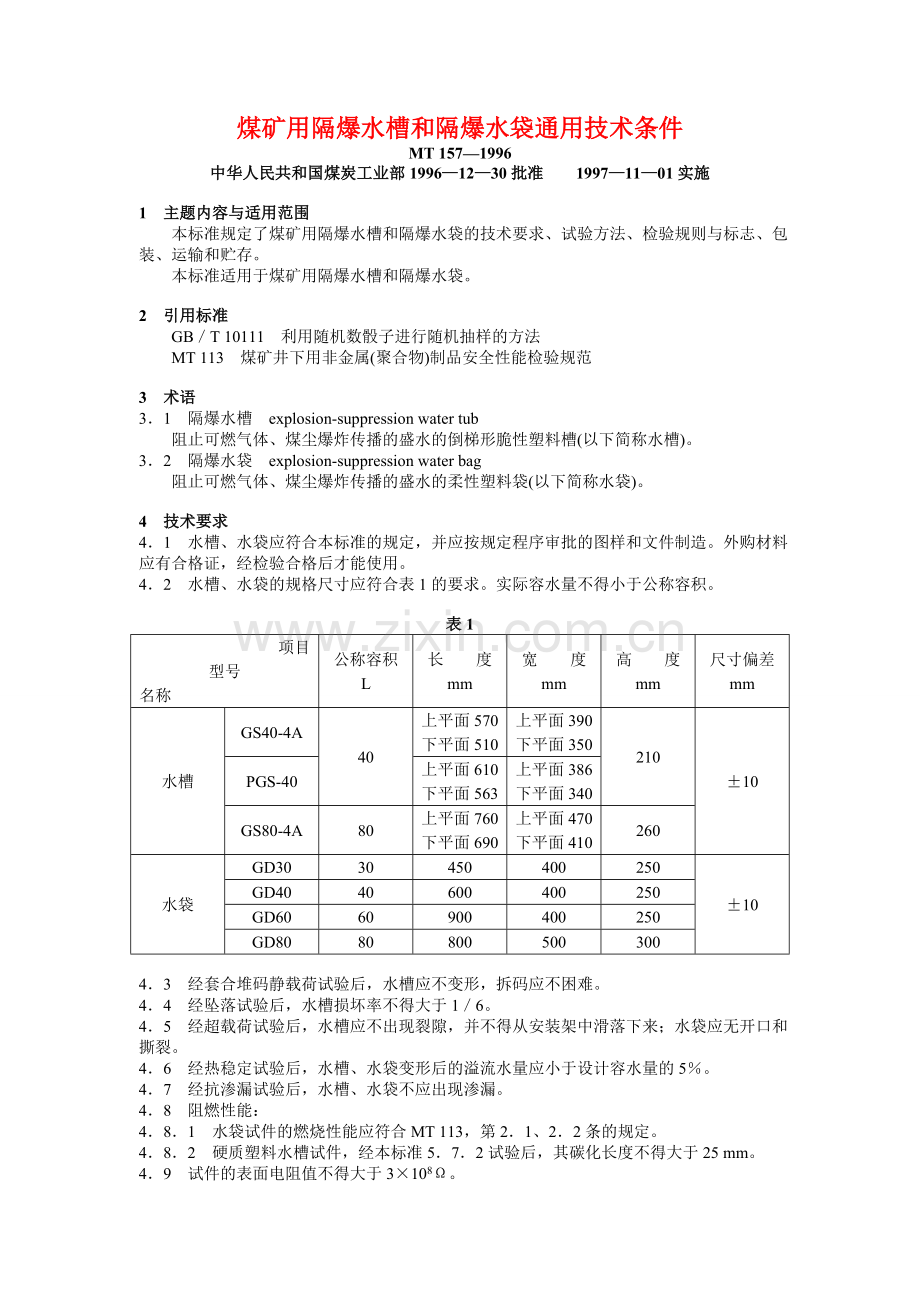

煤矿用隔爆水槽和隔爆水袋通用技术条件MT 1571996中华人民共和国煤炭工业部19961230批准 19971101实施1 主题内容与适用范围 本标准规定了煤矿用隔爆水槽和隔爆水袋的技术要求、试验方法、检验规则与标志、包装、运输和贮存。 本标准适用于煤矿用隔爆水槽和隔爆水袋。2 引用标准 GBT 10111 利用随机数骰子进行随机抽样的方法 MT 113 煤矿井下用非金属(聚合物)制品安全性能检验规范3 术语31 隔爆水槽 explosion-suppression water tub 阻止可燃气体、煤尘爆炸传播的盛水的倒梯形脆性塑料槽(以下简称水槽)。32 隔爆水袋 explosion-suppression water bag 阻止可燃气体、煤尘爆炸传播的盛水的柔性塑料袋(以下简称水袋)。4 技术要求41 水槽、水袋应符合本标准的规定，并应按规定程序审批的图样和文件制造。外购材料应有合格证，经检验合格后才能使用。42 水槽、水袋的规格尺寸应符合表1的要求。实际容水量不得小于公称容积。表1项目型号名称公称容积L长 度mm宽 度mm高 度mm尺寸偏差mm水槽GS40-4A40上平面570下平面510上平面390下平面35021010PGS-40上平面610下平面563上平面386下平面340GS80-4A80上平面760下平面690上平面470下平面410260水袋GD303045040025010GD4040600400250GD6060900400250GD808080050030043 经套合堆码静载荷试验后，水槽应不变形，拆码应不困难。44 经坠落试验后，水槽损坏率不得大于16。45 经超载荷试验后，水槽应不出现裂隙，并不得从安装架中滑落下来；水袋应无开口和撕裂。46 经热稳定试验后，水槽、水袋变形后的溢流水量应小于设计容水量的5。47 经抗渗漏试验后，水槽、水袋不应出现渗漏。48 阻燃性能：481 水袋试件的燃烧性能应符合MT 113，第21、22条的规定。482 硬质塑料水槽试件，经本标准572试验后，其碳化长度不得大于25 mm。49 试件的表面电阻值不得大于3108。410 水分布特性应满足下列要求：4101 水槽破碎所需爆炸压力(以静压表示)不得大于16 kPa；水袋动作所需爆炸压力(以静压表示)不得大于12kPa。4102 形成最佳水雾的动作时间不得大于150ms。4103 最佳水雾持续时间：对水槽不得小于250ms；对水袋不得小于160ms。4104 最佳水雾分散长度不得小于5 m。4105 最佳水雾分散宽度不得小于35m。4106 最佳水雾分散高度不得小于3m。411 隔爆性能应符合下列要求： 从爆源算起，爆炸火焰不得超过140m。5 试验方法51 规格尺寸检验 用测量范围01 m，最小分度值1 mm的钢直尺，对试件的长、宽、高进行测量。用测量范围050kg，感量50g的台称对试件的容水质量进行测量。52 套合堆码静载荷试验52l 仪器和设备 a 木板：宽度大于水槽上边缘宽度20mm，长度大于水槽上边缘长度20mm，厚度约30mm。 b 台秤：同51。522 试验步骤 10个水槽套合堆码，木板平放在水槽垛上，使木板四边都大于水槽外边缘约10mm。在木板上均匀堆放载荷，分别称量载荷和木板的质量，使载荷与木板质量之和为50005kg。在载荷的作用下持续1h，然后去掉载荷和木板，拆垛逐个取下水槽。 注：水袋不进行套合堆码静载荷试验。53 坠落试验 坠落高度1m，自由下落到平整的混凝土地面上。同1个水槽要分别作下列2种方式的试验： 水槽底部与地面平行，自由下落。见图1a。 水槽底部与地面垂直，自由下落。见图1b。图1 注：水袋不进行坠落试验。54 超载荷试验541 仪器和设备 a 水槽框架：用30mm 30mm的角钢制作，框架内空尺寸比水槽上平面外壁尺寸大35mm，框架高度12m。 b 水袋吊挂架：用30mm 30mm的角钢制作，两支承横梁上挂钩之间的距离比水袋的宽度大2030mm，吊挂高度12m。 c 台秤：同51。542 试验步骤 水槽嵌入安装在水槽框架中，水袋吊挂在水袋支承架上。在水槽、水袋底部铺设河砂，河砂的质量等于水槽、水袋设计容水质量，再把等于水槽、水袋设计容水量的12的水灌入水槽、水袋，放置1 h。55 热稳定性试验551 设备 a 恒温柜：柜的内空尺寸应大于试件四周200mm，可控制温度455。 b 水槽框架：嵌入安装水槽的框架同541a。 c 水袋安装架：同541b。552 试验步骤 对水槽取2个水槽试件嵌入安装在水槽架上(见图2a)；对水袋取2个试件吊挂在水袋安装架上(见图2b)。图2 把安装好的水槽或水袋试件置入恒温柜中，将455的水灌满水槽或水袋试件。然后在试件下方放置接水容器，关闭恒温柜门。当柜内温度上升到455后，恒温48h。561 仪器和设备 a 水槽框架：同541a。 b 水袋支承架：同541b。 c 台秤：同51。562 试验步骤 嵌入安装4个水槽试件或吊挂4个水袋试件。下方放置盛水容器，收集可能从试件渗漏出来的水。试验在常温下进行，观察24h。57 阻燃性能试验571 水袋试件的阻燃性能试验 按MT 113第二篇规定进行。572 硬质塑料水槽试件的阻燃性能试验5721 仪器和设备 a 秒表：最小分度值02s。 b 三角板：测量范围0300mm，最小分度值1 mm。 c 喷灯。5722 试验步骤 随机抽取1个水槽，用钢锯截取1b个试件。试件尺寸为125mmXl3mm。在试件两端25mm处用红笔划1标线。安装方式如图3。1试验架；2试件；3喷灯图3 把试件固定在试验架上，试件的纵轴保持水平，横轴与水平面成45倾角。调节喷灯火焰呈蓝色，火焰长度150180mm，使火焰外焰与试件的自由端接触30s，移开火焰观察试件自熄后的碳化长度。共进行10个试件的试验。58 表面电阻值测定 按MT 113第四篇规定进行。59 水分布试验591 仪器和设备 a 钢制爆炸管道1条：直径2m，长度29m。 b 高速摄影机或高速录像机1台；拍摄速度不小于250Bs。 c 压力传感器4个：测量范围098kPa，非线性05。 d 火焰传感器4个，响应波长125m。592 试验步骤 水槽或水袋试件安装在管口内03m处。水槽横向嵌入安装，水袋横向吊挂。安装高度为15m。在管口外7 m、偏离管道中轴线15 m处架设高速摄影机或高速录像机，与爆炸同步拍摄水雾分布状态。管道封闭端设容积为18m3或10m3甲烷爆炸室，甲烷浓度7480。用电桥丝药头引爆，使水槽或水袋试件安装处的爆炸压力(以静压表示)分别不超过16kPa或12kPa。试件破碎或脱勾后，水被分散成水雾。观察、记录试件的破碎状况和水雾在管口外的分布范围，并对高速摄影或高速录像资料进行分析。510 隔爆试验5101 仪器和设施 a 爆炸试验巷道：主平巷长398m，净断面积72m2。巷道断面呈半圆拱形，圆拱半径16m。巷道两帮安装传感器的间距：040m内每隔10m安装1个；40398m内每隔20m安装1个。 b 压力传感器：测量范围098kPa、0196kPa和0392kPa，非线性05，迟滞05。 c 火焰传感器：同591d。 d 测试系统：频率响应3kHz。5102 试验步骤 在主平巷距隔爆门7 m处，用014mm聚氯乙烯塑料薄膜封闭巷道，构成容积为50m3的甲烷爆炸室，充入甲烷含量为8086的空气混合气体。在巷道的7150m之间均匀布置试验煤尘，煤尘用量按巷道空间150gm3计算。用220V交流电源点燃距隔爆门2m、高度19m处的电桥丝药头，引爆甲烷空气混合气体，使试验煤尘飞扬形成煤尘云参与爆炸。水槽(或水袋)棚采用集中式布置，首列棚距隔爆门(爆源)100m，排间距123m，安装高度19195 m。水槽试件横向嵌入安装，水袋试件横向吊挂。试件在同1安装架上均匀放置。水槽(或水袋)棚每次用水量按巷道净断面积100Lm2计算。距爆源80100m之间的爆炸火焰的平均速度控制在100300ms范围，作3次试验，观其隔爆效果。6 检验规则61 出厂检验611 产品由制造厂质量检验部门检验，检验合格，并发给合格证后方可出厂。612 按GBT 10111在100个成品中随机抽取10个样品。按表2的规定进行检验。表2技术要求试验方法试件数量出厂检验型式试验42514435210445364554246552475644857249582410596411510见表3 注：为试验项目，为不试验项目。 水袋不作第43、44条检验。62 型式检验621 型式检验按本标准的技术要求全部项目进行(410条不合格的产品，不再作411条试验)检验。对同型号、同材质、同工艺、不同规格的系列产品，在抽样检验时，只抽取1种规格的产品作全项目检验。其余规格的产品应分别抽取6个样品作水分布试验。622 产品在下列情况之一时，应进行型式试验： a 试制的新产品； b 连续批量生产的产品，每3年进行1次； c 在设计、工艺、材料及配方有重大改变，影响产品性能时； d 转产时； e 停产1年后再生产时； f 技术监督部门抽查时。 注：凡符合本标准规定尺寸的水槽、水袋，在作型式检验时免作41l条检验。623 抽样方法 从500个出厂合格产品中，按GBT 10111进行随机抽样。 样品数量：见表3。表3容积，L总样品数，个隔爆性能试验样品数，个805227606136407954309772624 检验顺序和质量判定原则 检验顺序：水槽或水袋按表2的顺序进行。 判定原则：出厂检验或型式试验时，尺寸检验、超载试验、抗渗漏试验、阻燃试验、表面电阻值测定、水分布试验和隔爆性能试验等主要指标中任何1个项目不合格时，判定该批产品为不合格品；套合堆码试验、隧坠落试验和热稳定试验等一般指标中有2个项目不合格时，判定该批产品为不合格品。7 标志、包装、运输和贮存71 标志 每个水槽或水袋上均应有字迹清晰的铭牌，铭牌包括下列内容： a 厂名或厂标； b 产品名称和规格型号； c “安全标志”和编号； d 生产日期。72 包装721 产品包装外壁应有明显的文字和符号标志，内容包括： a 厂名或厂标； b 产品名称和规格型号； c 轻放、防雨淋标记； d 出厂日期。722 水槽采用纸箱包装，每箱水槽不超过10个，纸箱强度应能承受500N静压力；水袋用纸箱或编织袋包装，每箱或每袋装50个。723 包装箱或袋内应有下列文件： a 装箱清单； b 产品合格证； c 产品说明书。73 运输和贮存 产品包装应符合铁路、公路运输的有关规定。存放产品的库房应通风良好。水槽的堆码高度不得超过3箱。 附加说明： 本标准由煤炭工业部科技教育司提出。 本标准由煤矿安全标准化委员会归口。 本标准由煤炭科学研究总院重庆分院负责起草。 本标准主要起草人周奠邦、陈荣德。 本标准委托煤炭科学研究总院重庆分院负责解释。
