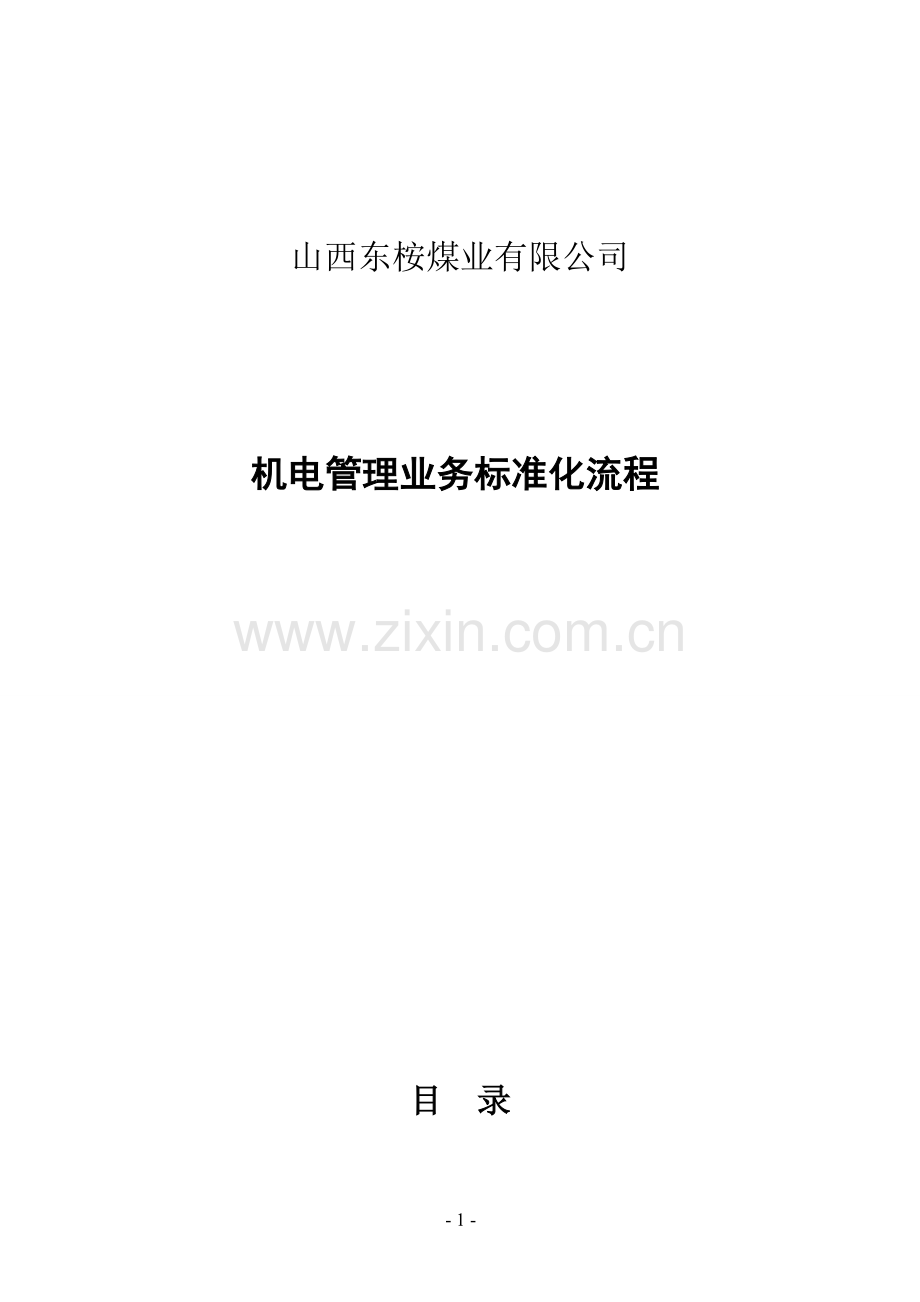

山西东桉煤业有限公司
机电管理业务标准化流程

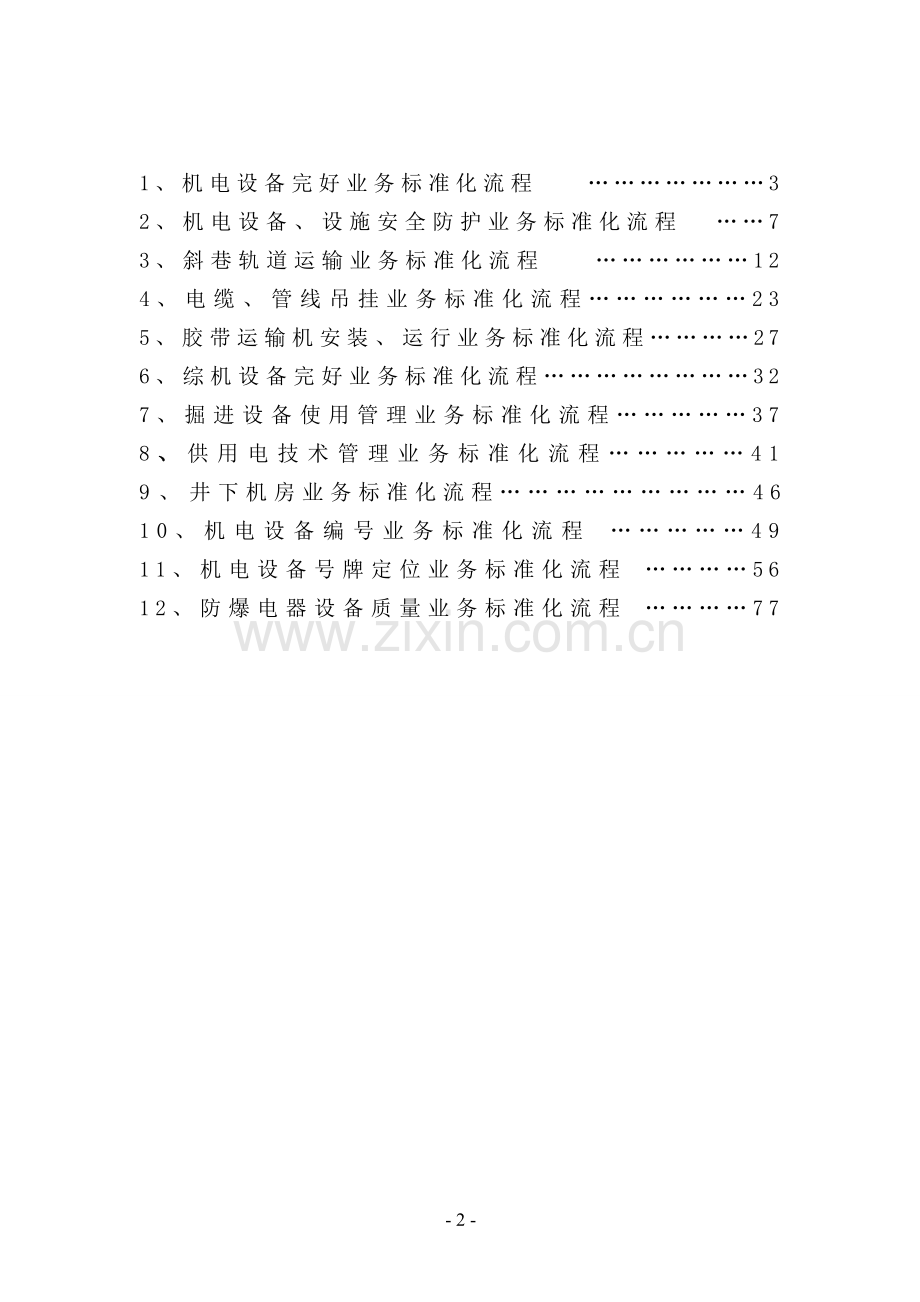

目 录
1、机电设备完好业务标准化流程 …………………3
2、机电设备、设施安全防护业务标准化流程 ……7
3、斜巷轨道运输业务标准化流程 ………………12
4、电缆、管线吊挂业务标准化流程………………23
5、胶带运输机安装、运行业务标准化流程…………27
6、综机设备完好业务标准化流程……………………32
7、掘进设备使用管理业务标准化流程……………37
8、供用电技术管理业务标准化流程……………41
9、井下机房业务标准化流程………………………46
10、机电设备编号业务标准化流程 ……………49
11、机电设备号牌定位业务标准化流程 …………56
12、防爆电器设备质量业务标准化流程 …………77
机电设备完好业务标准化流程
1 紧固件
1.1 螺纹连接件和锁紧件齐全,牢固可靠,螺栓头和螺母无铲中棱角严重变形,螺纹无乱扣或秃扣,紧固用的螺栓,螺母,垫圈等齐全,紧固无锈蚀。
1.2 螺栓拧入螺纹孔的长度不应小于螺栓直径,螺母拧紧后,螺栓螺纹应露出1-3个螺距,不得在螺母下面加多余的垫圈来减少螺栓的伸出长度。
1.3 同一部位的紧固件规格一致,平垫,弹垫的规格应与螺栓直径符合,紧固用的螺栓,螺母应有防松装置。
1.4 螺栓不得弯曲,螺栓,螺纹在连接件光孔中不小于两个螺距。
1.5 键不得松旷,键和槽之间不得加垫,露出键槽的长度不大于键长的20‰,大于键长的5‰。
1.6 铆钉必须紧固,不得有明显的歪斜现象。
2 轴和轴承
2.1 轴无裂纹,严重锈蚀或损伤,运行时无异常振动。
2.2 轴的水平度和多段轴的平行度均不得超过渡期0.2‰。
2.3 滑动轴承轴瓦合金层与轴瓦应粘合牢固,合金层无裂纹,无剥落,裂纹或剥落面积不超过程1.5cm2
2.4 滑动轴承润滑油质量合格,油量适当,油圈或没链转动灵活,润滑统油路畅通,不漏油。
2.5 轴承转动灵活,平稳,无异响,润滑脂合格,油量适当,占油腔的1/2-1/3,不漏油。
3 减速器和齿轮
3.1 减速器箱体无裂纹和变形,结合面配合紧密,不漏油。
3.2 运转平稳,无异响,油脂清洁,油量合适。润滑油面积不超过大齿轮直径的1/3。
3.3 轴的水平度不大于0.2%,轴和轴承的配合符合要求。
3.4 齿圈与轮心配合必须紧固,轮缘,副条纹裂纹,齿轮无断齿,个别齿断角宽度不超过齿宽的15%。
3.5 齿面无裂纹,剥落面累计不超过齿面的25%,点蚀坑面积不超过规定。
3.6 齿面出现的胶合区不超过齿高的1/3,齿长的1/2。
3.7 齿厚磨损不超过规定。
3.8 齿轮副啮合的接触斑点面积符合规定。
4 联轴器联
4.1 齿轮联轴器齿厚磨损不超过原齿厚的20%,键和螺栓不松动。
4.2 弹性联轴器的弹性圈外径磨损后与孔径差不大于3毫米,柱销螺母应有防松装置。
4.3 链式联轴器链轮无裂纹或严重咬伤,链轮齿厚磨损不超过去了3-5毫米。
4.4 木销联轴器的木销齐全,有防脱落装置。
5 五不漏
5.1 不漏油:固定设备静止结合部件无油迹,转动及滑动部件允许有油迹,擦干后3分钟不见油,半小时不见滴,移动设备的固定结合部件允许有油迹,擦干后30秒不见油,转动部位15分钟不成滴,非密闭转动部位不甩油。
5.2 不漏电:绝缘电阻符合要求,漏电继电器正常投入运行。
5.3 不漏水:静止的固定结合面不见水,转动部件允许滴水,但不成线。
5.4 不漏风
5.5 不漏汽
6 隔爆性能
6.1 快动式门或盖的隔爆面的最小有效长度不小于是25毫米。
6.2 隔爆结合面的表面粗糙度不大于6.3,操纵杆的表面粗糙度不大于3.2。
6.3 隔爆结合面的间隙,直径差或最小有效长度(宽度)必须符合规定。
6.4 操纵杆直径与隔爆面长度应符合规定。
6.5 隔爆结合面的法兰减薄厚度,应不小于原设计规定的维修余量。
6.6 螺纹隔爆结构,螺纹精度不低于3级,螺距不小于0.7毫米,螺纹的最小的啮合扣数最小拧入深度应符合规定。
6.7 隔爆结合面的缺陷或机械伤痕,将其两侧高于无伤表面的起部分磨平后,不得超过规定。产生的机械伤痕,宽度与深度不大于0.5毫米,其长度应保证剩余无伤,隔爆面有效长度不小地规定的2/3。
6.8 隔爆结合面不得有锈蚀及油漆,应涂防锈油。
6.9 用螺栓固定的隔爆结合面,其紧固程度应以压平弹簧垫圈不松动为合格,观察孔胶封及透明良好,无破损,无裂纹。
7 接线
7.1 进线嘴连接紧固,密封良好,密封圈材质须是邵尔硬度45-55度的橡胶制造。
7.1.1 密封圈外径与进线装置内径差应符合规定,密封圈无破损,不得割开使用。
7.1.2 低压隔爆开关空闲接线嘴用密封圈及厚度不小于2毫米的钢垫板和势圈封堵,压紧,从内到外依次是密封圈,垫板,垫圈,其压紧程度为螺旋线嘴用手拧紧为合格,压叠式线嘴用手晃不动为合格,高压隔爆开关空闲的接线嘴应用与线嘴厚度,直径相符的钢垫板封堵压紧,并符合防爆结合面的要求。
7.2 接线装置齐全,完整,紧固,导电良好,符合规定。
8 安全保护
8.1 高低压电器设备必须有短路,漏地,接地三大保护。
8.2 短路,过流,漏电保护装置整定合格,动作灵敏可靠。
8.3 检漏继电器必须有“MA”防爆标志。
8.4 接地装置的接地螺栓符合业务标准化流程。
8.4.1 接线盒内应设有接地螺栓并标出接地符号。
8.4.2 电气设备的金属外壳的外接接线螺栓应齐全完整,并标出接地符号。
9 涂饰
9.1 设备表面应涂防锈漆,开关腔,接线盒等内壁涂耐弧漆,颜色与机电科规定颜色一致。
9.2 设备的油标,注油孔及油塞的外表面涂红色油漆。
机电设备、设施安全防护装置业务标准化流程
1 主题内容及适用范围
本业务标准化流程规定了机电设备、设施危险部位或区域安全防护的设置业务标准化流程及检查办法,主要防护对象包括各运转或运行中设备的电动机、联轴器、耦合器、减速机、滚筒、胶带、钢丝绳等危险部位或区域,以及电气设备或配电硐室等。
本业务标准化流程适用于井上、下各生产现场
2 安全防护装置的设置原则
2.1 以操作人员所站立的平面为基准,凡高度在2m以内的各种运动零部件应设防护。
2.2 以操作人员所站立的平面为基准,凡高度在2m以上,有物料传输装置、皮带传动装置以及在施工机械施工处的下方,应设置防护。
2.3 凡在坠落高度基准面2m以上的作业位置,应设置防护。
2.4 为避免挤压伤害,直线运动部件之间或直线运动部件与静止部件之间的间距应符合安全距离的要求。
2.5 运动部件有行程距离要求的,应设置可靠的限位装置,防止因超行程运动而造成害伤。
2.6 对可能因超负荷发生部件损坏而造成伤害的,应设置负荷限制装置。
2.7 有惯性冲撞运动部件必须采取可靠的缓冲装置,防止因惯性而造成伤害事故。
2.8 运动中可能松脱的零部件必须采取有效措施加以紧固,防止由于启动、制动、冲击、振动而引起松动。
3 相关要求
3.1 防护装置结构和布局应设计合理,使人体不能直接进入危险区域。
3.2 防护装置应有足够的强度、刚度,一般应采用金属材料制造,在满足强度和刚度的条件下,也可用其它材料制造。
3.3 防护装置应尽量采用封闭结构,当现场需要不能采用封闭结构时应采用网状结构,且其安全距离(即防护装置外缘与危险区域之间的直线距离)和网眼的开口宽度应符合下列要求:
3.3.1 为防止指尖误通过而造成伤害时,其开口宽度:直径及边长或椭圆形孔的短轴尺寸应小于6.5mm,安全距离应不小于35mm。
3.3.2 为防止手指误通过而造成伤害时,其开口宽度:直径及边长或椭圆形孔的短轴尺寸应小于12.5mm,安全距离应不小于92mm(见图1)。
图1
a-网眼尺寸;b-安全距离
3.3.3 为防止手掌(不含第一掌指关节)误通过而造成伤害时,其开口宽度:直径及边长或椭圆形孔的短轴尺寸应小于20mm,安全距离应不小于135mm(见图2)。
图2
a-网眼尺寸;b-安全距离
3.3.4 为防止上肢误通过而造成伤害时,其开口宽度:直径及边张或椭圆形孔的短轴尺寸应小于47mm,安全距离应不小于460mm(见图3)。
图3
a-网眼尺寸;b-安全距离
3.3.5 为防止足尖误通过而造成伤害时,防护装置底部与地面(或站立台面)的间隙应小于76mm,安全距离应不小于150mm(见图4)。
图4
a-网眼尺寸;b-安全距离
3.3.6 为防止人员误入的护栏纵向间隔不大于200mm,高度不低于1200mm。
3.4 一般情况下,应采用固定式防护装置,经常进行调节和维护的运动部件,应优先采用联锁式防护装置,条件不允许时,可采用开启式或可调式防护装置。
3.5 对于封闭式防护装置,其局部结构需经常开启时,应优先考虑设置开启窗口,且窗口应采用可靠的固定方式固定。
3.6 防护装置表面应光滑无毛刺和尖锐棱角,不应成为新的危险源。
3.7 防护装置不应影响视线和正常操作,应便于设备的检查和维修。
3.8 防护装置应涂装警示色,并符合下列要求:
3.8.1 对于封闭式防护装置,其外部涂装颜色为黄色。
3.8.2 对于机械设备运转或运行部位的网状防护装置,其外部涂装颜色为黄色与黑色相间隔的条纹,两色宽度相等,一般为100mm。在较小的面积上,其宽度可适当缩小,每种颜色不应少于两条。
3.8.3 对于电气设备或配电硐室的网状防护装置,其外部涂装颜色为红色与白色相间隔的条纹,两色宽度相等,一般为100mm。在较小的面积上,其宽度可适当缩小,每种颜色不应少于两条。
3.9 各防护装置的设计、制造、安装应以本技术业务标准化流程为主要依据。
4 机电设备及相关设施刷漆业务标准化流程
4.1 防过人栅栏、栏杆、挡车棍、安全门等所有安全设施刷红白相间警示漆。
4.2 污水管刷黑漆,清水管刷绿漆,风管(引流泵局部管)刷兰漆,高压油管刷红漆(高压胶管除外),低压油管刷黄漆,截止阀根据原色统一颜色刷漆,托管梁-红色(防锈漆),固定管子的螺栓要涂油防锈,不准刷漆。
4.3 设备的防爆标志、防爆盖上的螺丝、截止阀上的标识、注油孔、观察孔螺丝等标志刷红漆。设备转动部位、护罩等危险、禁止和紧急停止的部件刷红漆。
4.4 隔爆移动变刷蓝灰漆,高防开关刷红漆。
4.5 30手提开关刷灰漆,80开关刷黄漆,400馈电开关刷红漆,630开关刷白漆,照明综保刷绿漆。
4.6 指令标志牌选用蓝蓝底白字,作为警告标志时选用黄色或黄色与黑色条纹,提示安全信息时选用绿色。
斜巷轨道运输业务标准化流程
1 主题内容及适用范围
本业务标准化流程规定了规定了斜巷运输管理的技术要求及检查办法。
本业务标准化流程适用于井下斜巷运输管理。
2 斜巷巷道、车场和峒室
2.1 斜巷巷道、各车场、甩车场及峒室必须有设计,其巷道断面、人行道宽度、设备设施及车辆相互之间安全间距、双轨车场安全间距等,必须符合《煤矿安全规程》第21、22、23条规定。斜巷下车场和各甩道口必须设有躲避硐。躲避硐内不得存放物料、工具、设备等。
2.2各车场具体要求:
2.2.1 采掘运输小斜巷各车场长度不小于一次提升串车长的1.5倍。
2.2.2 主要运输斜巷各车场的长度为一次提升串车长度的3倍以上。
2.2.3 上车场不得有负坡,以免车辆自溜下滑。
2.2.4 车场宽度符合《煤矿安全规程》第23条规定要求。
2.3 斜巷轨道运输中部及下部车场甩道的轨道半径必须有设计,应能满足安设业务标准化流程道岔的需要,轨道半径符合以下要求:
2.3.1 机采工作面使用支架和机组时,应安设4#道岔,曲率半径不小于12m。
2.3.2施工单位要按设计要求对斜巷轨道运输中部及下部车场甩道进行施工,并能满足安设业务标准化流程道岔的需要。
2.4 斜巷运输不应采用对拉绞车施工方式,如确需使用对拉绞车,必须制定专门措施,必须开凿绞车和设备峒室或在5m范围内把巷道拓宽1m以上。
2.5 倒拉绞车前方8至15米处必须支设有护身柱(不少于2根11#矿用工字钢)。
2.6 同一巷道内同时有轨道和皮带或溜子运输时,其相互之间安全间距必须符合《煤矿安全规程》第22条规定,在溜子和皮带机头处必须开凿司机操作室,禁止在轨道侧操作溜子和皮带。
2.7 斜巷内必须设计有正规水沟或安置专用排水管路,排水管路安置要符合要求,无滴、漏现象,流水不得冲刷道心。
2.8 绞车峒室应符合设计,其净高不小于1.8m,绞车最突出部分与巷道一侧距离不小于600mm,绞车后方要留有1米以上的操作空间,操作空间内不得有管线通过,峒室支护符合安全要求。
3 绞车
3.1 绞车滚筒中心线应与斜巷轨道中心线重合,安装稳固,操作方便。做到不爬绳,不咬绳,不跳绳,排列整齐。绞车滚筒最大容绳量,应距滚筒外沿2.5倍钢丝绳直径以上。
3.2 绞车发放审批由机电科具体负责。安装稳固好的井下所有绞车,在使用前必须经过机电科、安全科、生产科、调度室等科室专业人员组织的验收;未经过验收的绞车,不得使用。
3.3 运输任务完成后,绞车司机要把所使用过的绞车清理干净,根据现场情况确保钢丝绳不锈蚀;钢丝绳在滚筒上排列整齐;钩头放置在绞车前2m范围内并吊挂在巷道一侧,不得放置在轨道线路上,对于倒拉或对拉绞车的钢丝绳也必须吊挂在巷道一侧,吊挂应整齐有序。
3.4 对拉绞车只允许在直线段内往返牵引,禁止拐弯对拉,一台绞车禁止两个方向牵引矿车。
3.5 掘进上山施工倒拉绞车要安装在轨道外侧,绞车最突出部分与最近轨道的间距不得小于500毫米,迎头应装平式导向轮,其直径选择应符合《煤矿安全规程》第416条规定,禁止用小滑轮代替;导向不得超过两次,导向轮的固定方式及强度必须经过验算,并在作业规程中明确;绞车操作手把应有定位闭锁装置。
3.6 绞车基础必须使用地锚固定或打水泥基础固定,基础设计要符合绞车生产厂家设计要求。使用时间三个月内及25Kw以下的绞车,可使用四压两戗固定。使用地锚固定或打水泥基础固定时,地脚螺丝或垫圈应符合绞车地脚孔要求,其牢固强度必须经过验算。
3.6.1 使用地锚固定的绞车,必须使用矿用业务标准化流程螺纹钢金属锚杆;其直径为Ф20mm;长度为1800mm;锚固长度采用全长锚固。
3.6.2 采用四压两戗固定的绞车,戗柱角为65~75°,支柱必须生根牢固可靠。
3.6.3 地脚螺丝的螺母要紧固,外露长度应满足上一个匹配平垫圈和两个匹配螺母。
3.7 绞车附近30m范围内不得安装风机装置。
4 信号装置
4.1 信号要声光兼备,五小电器完好、不失爆,安全牢固、布置整齐合理,做到上板上墙,固定在信号峒室内;线路吊挂要整齐。
4.2 声光语音报警装置于斜巷上、下车场入口处,多水平提升时,各水平车场入口都要安设声光语音报警装置,其中部应设置红灯信号,信号距离以巷道中任何位置都能看到红灯为准。
4.3 斜巷上车场和绞车房不准共用一套信号装置。多甩道提升时,各车场信号应有区别。
5 钢丝绳及连接装置
5.1 钢丝绳规格应根据设计计算进行选择,并符合绞车技术要求。
5.1.1 绞车的钢丝绳在使用中,不得有打结、扭曲、弯折、严重锈蚀和磨损,断丝超规定(一个捻距内不超10%)的现象。
5.1.2 绞车在使用过程中,不得用铁料、钎子、锚杆、锚链等易导致钢丝绳磨损的物件拐绳。
5.1.3 在绞车滚筒上绳根端固定要牢固符合要求,不准剁股穿绳。
5.1.4 对使用中绞车的钢丝绳,责任单位必须每天安排专人检查一次,并认真做好记录。
5.2 斜巷运输时,矿车之间的连接,矿车和钢丝绳之间的连接,都必须使用不能自行脱落的连接装置;可以使用带丝扣的马镫,钢丝绳钩头必须有绳皮并且进行插接,插接长度不少于20倍的绳径,钩头、马镫强度应根据提升载荷选择,并符合要求。
5.3 倾斜巷道矿车提升时必须使用尾绳。尾绳一端必须与主提升绳相联,另一端必须挂在提升列车尾端车辆联结器上并捆绑牢固。当主绳直径小于Ф18.5mm时,尾绳规格应与主绳相同;当主绳直径大于Ф18.5mm时,尾绳规格应选用不小于Ф18.5mm的钢丝绳。
6 斜巷安全设施
6.1 在轨道运输的倾斜巷道中,必须装设跑车防护装置,凡装设跑车防护装置的斜巷必须坚持使用,并定期检查维修试验,责任到人。责任单位每天要安排专人对跑车防护装置进行检查维修试验,并包保到人实行挂牌管理。管理牌上要注明安装管理单位、包保人姓名。
6.2 选用的跑车防护装置,必须符合国家或行业安全业务标准化流程,并根据具体使用条件进行选型设计。
6.3 跑车防护装置必须做到监视灵敏、操纵灵活,挡车可靠。斜巷安装的跑车防护装置开启后与车辆的安全距离不得小于200mm。跑车防护装置要实现远控,拉动跑车防护装置外力应小于30kg。
6.4 斜巷上车场变坡点处必须安装使用挡车棍、挡车梁、卧闸、气动卧阻、气动挡车梁或挡车栏等阻车器。
6.5 斜巷“一坡三挡”规定:
6.5.1 上部平车场入口安设控制车辆进入摘挂钩地点的阻车器。
6.5.1.1 永久巷道或主要运输巷,安装气动卧轨式阻车器。
6.5.1.2 临时巷道安装地阻挡车棍,并在道轨的外侧操作方便的位置予埋一个套管,以便拉放时把挡车棍放在外侧备用,挡车棍刷红白漆相间。
6.5.2 上部平车场接近变坡点1~1.5米处,安设能阻止未连挂的车辆滑入斜巷的气动抱轨式阻车器,临时巷道可安装挡车棍作为第二档,第一档和第二档距离为一列车长度加1米。
6.5.3 在变坡点下方,一次提升串车长度加2-3米的斜巷地点,安设能防止未连挂的车辆继续往下跑车的设一道常闭远控挡车栏,该挡车栏要与第二档实现可靠闭锁。
6.6 斜巷中间应根据斜巷长度、倾角等安设常闭式挡车栏,间距不得大于100米;长度超过60m的斜巷段必须安装一道跑车防护装置(常闭式挡车栏),特殊情况下可安装一般超速吊梁。
6.7 斜巷下车场起坡点向上10~20米和各甩车道起坡点必须安设一道常闭远控跑车挡车栏,正常处于关闭,车辆通过时打开,车辆通过后立即关闭;
6.8 斜巷信号要声光兼备或语音报警。
6.9 下山掘进时,迎头向上要安设二道挡车栏,第一道距迎头或扒装机尾不超过10米,第二道距第一道不超过所提列车长度加3米,两道挡车栏随扒装机前移。
6.10 上山掘进时,下车场起坡点向上10~20米安设一道常闭挡车栏,距迎头或扒装机尾不超过10米安设第二道常闭挡车装置,随掘进前移。
6.11 斜巷下车场各甩道口常闭阻车器要实现远控,由下口挂钩工在下口躲避峒口通过钢丝绳、滑轮、杠杆等机构实现远控操作。
6.12 斜巷内必须根据斜巷坡度、长度等情况,装设若干道地滚,具体应以钢丝绳不拖底板为准,间距不大于20m,变坡点处要装大地滚,其直径不小于250mm,宽度200~250mm,轴径不小于40mm;地滚安装要平整、稳固,转动灵活。
6.13 斜巷高低起伏,绳磨顶板或棚梁时,要装天滚,数量以绳不磨顶板或棚梁为准;甩道或下车场侧帮要装立滚,甩道道芯要装扒绳轮和地滚,数量以不磨绳为准。
7 轨道质量要求
7.1 主要运输巷道轨道的铺设质量应符合《煤矿安全规程》第353条规定。
7.2 轨道线路的轨距、水平、接头平整度、道岔的尖轨、心轨和护轨工作边间距、扣件、轨枕间距等必须符合规定业务标准化流程。
7.3 木轨枕的铺设按业务标准化流程要求,保证道板中心间距。铺设的轨枕靠人行道一侧取齐。道渣埋没轨枕三分之二。
7.4 轨道线路严禁铺设使用非业务标准化流程道岔。所选用的业务标准化流程道岔,要按业务标准化流程铺设;要配用合格的搬道器,保证尖轨的侧压力。
7.5 不同型轨道要分段敷设,且长度不得小于50米,接头处要用异型夹板。
7.6 轨道接头不得设置在斜巷起坡点和变坡点处。
8 斜巷安全设施安设
8.1 地阻挡车棍外套用Ф108热轧无缝钢管制作,外套倾斜度约80°,用混凝土浇灌埋实,埋入部分长度不低于600mm,外露部分长度50mm~100mm;挡车棍采用Ф89热轧无缝钢管制作,并焊有方便提取的手把(按机电科业务标准化流程图纸加工),挡车棍插入外套部分长度不低于500mm,外露部分距离轨道面垂直高度不小于400mm。
8.2 手动挡车梁由11#矿用工字钢制作,顶部由钢丝绳套固定在两棵锚杆上(锚杆规格为Ф18*1800以上,用三块药卷锚固,外伸长度小于100mm),工字钢顶部距离顶板不大于200mm,挡车梁与巷道夹角约30~45°;钢丝绳(钢丝绳直径不小于Ф12.5mm)套必须用2个绳卡子固定牢固;挡车梁应处于常闭状态。挡车梁由把钩工在躲避硐内通过钢丝绳、滑轮和吊桶实现远距离操作。
8.3 气动挡车梁由两根11#矿用工字钢焊接而成,宽400mm,与巷道夹角约30~45°,顶部由专用耳座固定在四棵锚杆上(锚杆规格为Ф18*1800以上,用三块药卷锚固,外伸长度小于100mm);气动挡车梁应处于常闭状态,常闭时挡车梁最下端不高于轨面。挡车梁由把钩工在躲避硐内通过操作阀实现远距离操作。
8.4 气动卧阻、阻车器必须安装牢固、操作灵敏、复位及时、处于常闭状态。手动卧阻由把钩工在安全地点通过钢丝绳、滑轮和杠杆等机构进行远距离操作;气动卧阻、阻车器由把钩工在躲避硐内通过操作阀实现远距离操作。
8.5 斜巷超速吊梁的挡车梁由11#矿用工字钢制作,顶部由钢丝绳套固定在两棵锚杆上(锚杆规格为Ф18*1800以上,用三块药卷锚固,外伸长度小于100mm),工字钢顶部距离顶板不大于200mm,挡车梁落下后与巷道夹角约为30~45°,钢丝绳(钢丝绳直径不小于Ф12.5mm)套必须用2个绳卡子固定牢固;超速吊梁撞杆必须在轨道中心线上,撞杆最下端与道轨面的垂直距离应小于1100mm,撞杆与挡车粱的间距不得小于25m。远控使用的所有小滑子不低于1T,连接用钢丝绳不低于Φ6.2mm,编制钢丝绳套并用钢丝绳卡固定。超速吊梁打杆架固定采用专用连接卡(按机电科业务标准化流程图纸加工)。
8.6 挡车栏由钢丝绳(钢丝绳的绳径要求不小于21.5mm)和链子编织而成,钢丝绳不得少于3道,间距为350mm,最下面一道钢丝绳距道轨面垂直距离应小于300mm,宽度要大于轨道的宽度,挡车栏整体必须垂直于轨道面;钢丝绳两端必须生根牢固,生根每侧有3根锚杆锚固(锚杆为Ф18*1800以上,用三块药卷锚固,外伸长度小于100mm)。挡车栏要操作灵敏、复位及时、处于常闭状态,由把钩工在躲避硐内通过钢丝绳、滑轮和吊桶实现远距离操作。
8.7 所有挡车粱要用矿用11#工字钢加工制成,不得使用道轨代替,挡车粱要刷红白相间的醒目油漆(均匀分为四白四红)。
8.8 所有挡车粱、超速吊粱、卧阻等阻车设施必须按照《斜巷运输设施制作图集》统一业务标准化流程进行加工。
8.9 根据《煤矿安全规程》相关规定,依据我矿现场情况,现场使用的吊梁滑车均严格按照钢丝绳径与滑子滚轮最小直径比1:20使用。斜巷运输使用的单根吊梁使用1T单串旁开口式铁滑车吊挂、框架结构吊梁使用3T单串铁滑车吊挂。
9 制度及人员
9.1 各单位在所管辖运输斜巷起点要悬挂斜巷运输系统图,图中应标明斜巷内各类设备、设施的安设位置;斜巷各车场均须悬挂斜巷标志牌,注明斜巷长度、坡度、允许挂车数、以及钢丝绳规格和安全设施装备情况等。
9.2 对于斜巷新安设的运输设施,要建立运行前验收制度和运行许可证发放制度。矿机电科要组织安全科、生产科、调度室和使用单位的有关人员按设计要求对巷道及车场的安全距离、轨道道岔质量、绞车的安装位置及设备设施等进行检查验收,合格后机电科颁发运行许可证,统一悬挂在绞车硐室内,机电科建立管理台帐,注明地点、使用单位及负责人、验收人签字,做到范围明、责任清。
9.2.1 未通过运行前验收或未取得运行许可证的运输斜巷,不得运行。
9.2.2 运输斜巷在使用过程中,发现有不符合斜巷安全运行业务标准化流程的,坚决摘牌整顿不准运行,待重新验收合格方准挂牌恢复运行。
9.3 斜巷轨道运输工作,必须建立严格的岗位责任制,使用单位要有专人负责对轨道、钢丝绳、绞车、车辆、连接装置及各种安全设施和行车保护等进行检查、维修和调试,具体负责人姓名和设备设施包保牌要悬挂在现场,保证这些装置必须处于良好状态。
9.4 斜巷运输必须配齐岗位人员,每钩挂一辆车的斜巷,不得少于3人(绞车司机1人,上把钩处把钩工至少1人,下把钩处把钩工至少1人);挂二辆车的斜巷,不得少于4人,(绞车司机1人,上把钩处把钩工至少2人,下把钩处把钩工至少1人)。把钩工必须持有兼任信号工的资格证书。
9.5 绞车司机及把钩工必须经过培训取得合格证后持证上岗;上岗牌注明姓名、年龄、工种、编号、培训时间等;上岗牌要挂在岗位上,做到正规上岗、正规操作。
9.5.1 非绞车司机及把钩工禁止在绞车司机及把钩工的岗位上工作。
9.5.2 岗位人员中绞车司机与把钩工不得相互兼任。
9.6 斜巷运输严禁使用电瓶车在上车场向斜巷中顶车走钩,严禁用绞车向斜巷中裹车;车辆在斜巷中掉道禁止用绞车牵引拿道,斜巷下车场禁止用绞车主绳带车。
9.7 所用对拉绞车,只允许在直线段内往返牵引,禁止拐弯对拉,一台绞车禁止两个方向牵引矿车。
10 斜巷照明
10.1 井下主要斜巷、上下车场、绞车硐室等地点,需安装足够的照明。
10.2 防爆照明灯的吊挂要牢固,条形灯不得单点吊挂。
10.3 主要斜巷上下车场照明灯间距为5米,斜巷内照明间距为20米。
电缆、管线吊挂业务标准化流程
1 主题内容及适用范围
本业务标准化流程规定了规定了井下电缆、光缆、风水管路等敷设及吊挂要求及检查办法。
本业务标准化流程适用于井下电缆、风水管路业务标准化流程化管理。
2 电缆吊挂
2.1 固定使用的电缆必须使用电缆钩吊挂,不得使用电缆钩以外的任何东西吊挂电缆。不同电压等级的电缆不能挂在同一层电缆钩上。
2.2 喷浆巷道的电缆钩敷设,上端使用钢筋埋件(M12×200mm/单头带丝)固定;锚网巷道电缆钩要使用12#铁丝穿电缆钩上端孔固定在巷道网子上,电缆钩下端要紧贴帮,保证每条巷道统一电缆钩业务标准化流程,所有悬挂电缆钩必须与巷道底板垂直。
2.3 主要进风巷道相邻两个电缆钩的间距为1.5m,其它地点相邻两个电缆钩的间距为2m,相邻电缆钩的电缆不得相互交叉接触,同一层电缆钩上挂2根及以上电缆时,电缆间距不得大于20mm。
2.4 电缆钩吊挂高度距底板为1.5m,有腰线的要和腰线平行敷设,保证电缆坠落后不落在轨道上。所有电缆钩吊挂角度统一,应垂直于该段巷道的底板。
2.5 同一个电缆钩上,监测监控线在最上方,往下依次为电话线、控制线、负荷线、电源线,原则上一层电缆钩敷设一根电缆,不得留有闲置的电缆钩。所有信号、通讯、监控电缆要用尼龙扎带绑扎在电缆钩上,平巷绑扎间距不超过16m,斜巷不超过10m,且各层电缆钩的绑扎位置应在同一电缆钩上。
2.6 电缆吊挂不得受淋水,通过淋水区时必须有防水措施。
2.7 电缆钩(电缆)上面严禁悬挂任何物件,电缆不得带电盘圈或盘“8"字形(采掘机组供电电缆不受此项限制)。
2.8 电缆与风管、水管应分开巷道两侧敷设,必须在同侧敷设时,电缆必须敷设在管子上方,并保持0.3米以上的间距。
2.9 高低压电缆在同侧敷设时,高低压电缆之间的距离应大于0.1m。高压电缆之间、低压电缆之间的距离不得小于50mm。
2.10 井下巷道内敷设的电缆(光缆),沿线每隔100m贴一个标志牌,同一位置电缆标志牌要上下划一,标志牌数据朝外易于观察。
2.11 穿墙电缆墙两侧都要有标志牌,贴于距离穿墙管子头300mm处,电缆穿过墙壁部分应用套管保护,并严密封堵管口。
2.12 拐弯处和硐室口处电缆要贴有标志牌,贴于距拐弯处和硐室口帮600mm处。
2.13 连接不同直径电缆的接线盒两端及各类开关喇叭口100mm处贴电缆标志牌,如两设备紧挨着,则选择只在距出线侧喇叭口100mm处贴牌。电缆标志牌应注有编号、用途、电压、截面和长度等参数。
2.14 全矿的电缆钩规范为1#、3#及反光型电缆挂钩三类,其中采区进回风巷、顺槽及联络巷统一为1#电缆钩,长度为600mm,上端三个小钩下端三个大钩,上下均带Φ14mm孔;主要进风大巷统一为反光型组合电缆挂钩;其它地点统一为3#特殊电缆钩,具体尺寸根据现场实际情况报机电科审核,由机电科出加工图纸。各工区需要电缆钩时不再提供图纸,直接到机电科申请数量,由机电科统一安排机修厂加工。
3 井巷管线吊挂业务标准化流程
3.1 风水管路托管梁安装高度不低于2.4m,托管梁间距3m,托管梁U型卡必须齐全,风管在上,水管在下。防尘三通(Φ10)间距不超过40m,三通角度一律45°斜向下人行道;供风支管(Φ19)间距不超过200m,支管角度垂直向上。各采区、工作面开门口必须预留风、水两个Φ51直通(加截止阀)。
3.2 新施工的巷道内,风水管线不能与电缆同侧敷设,水管高度距离底板1.5m,风管在水管上方间距0.2m,风管、水管吊挂点间距为2m,风管、水管应在同一位置固定,两固定点应在同一巷道法线上。
3.3 喷浆巷道内吊挂点采用专用(Φ12×200mm)专用钢筋埋件,用12#铁丝绕埋件一圈进行吊挂。顺槽煤巷内吊挂高度同喷浆巷道,可采用12#铁丝拧在帮部的网子上。
3.4 所有新掘进巷道,不再使用1寸钢管供水,全部改用Φ51×20m高压胶管供水,防尘三通(Φ51/Φ10)间距为40m,三通角度垂直向下。
3.5 塑料压风管要每隔200m至少留一个Φ19三通(加截止阀),三通角度一律45°斜向人行道,以便接分支风管。
3.6 所有风水管路敷设到躲避硐时,水管高度不低于2m。
3.7 所有排水管路的吊挂点距离底板0.2m,固定位置应于风水管路吊挂位置同在一条巷道法线上。
3.9 所有注浆管用“凹”型木摆放,间距为6m紧贴帮敷设。
3.10 井下防火用管路吊挂点距底板0.2m,间距为2m,综采工作面供回液管路吊挂间距为1.5m。
3.11 井下巷道内敷设的风管、水管、塑管、注浆管等,沿线每隔50m标注管线参数,管线标志应注有编号、管径、用途、长度等参数,标志数据朝外易于观察。
3.12 穿墙管线两侧、拐弯处和硐室口处管线要标注相关参数,贴于距穿墙口、拐弯处和硐室口帮600mm处。
胶带运输机安装、运行业务标准化流程
1 主题内容及适用范围
本业务标准化流程规定了胶带运输机的安装技术要求及质量业务标准化流程。
本业务标准化流程适用于胶带运输机的安装和检查管理。
2 总体要求
2.1 皮带机巷道高度不低于2.4m,胶带输送机巷道行人侧输送机与巷帮的间隙不小于0.8m,非行人侧输送机与巷帮的间隙不小于0.5m。行人侧和机头、机尾处高度不得低于1.8m。
2.2 胶带输送机巷道平直,在纵向方向上,机头、机尾滚筒中心线及机身应成一条直线, 机头、机身、机尾的中心线,其偏差为≤2mm。机身要平,在水平面不允许有弯曲、折线,确需胶带机弯曲运行需有设计并做专题汇报。在铅垂面上允许有弯曲,上凸段的曲率半径不小于40m,下凹段经计算满足空载时不飘带。
2.3 司机有操作峒室,操作峒室设在机头的一侧或侧前方,严禁设在机头前方。操作峒室高度不小于2m,宽度不小于1.5m,深度不小于0.7m,若安设操作台后,操作台距输送机间距大于0.8m时,可不设操作硐室。
2.4 胶带输送机配套的电气设备不得占用人行道并且与巷邦的间隙不小于0.2m,不满足时要开壁龛,壁龛高度不小于1.8m,深度满足以上要求,长度根据设计的设备台数满足设备与设备之间距离不小于0.5m,非行人侧设备与巷邦之间的距离不小于0.2m。
2.5 胶带输送机巷道积水点,必须设有水仓,并安设排水装置,水仓的容积满足该积水点1小时的涌水量,但最小不得小于1m3。
2.6 沿胶带输送机巷道设有防尘灭火水管,并且每隔40m接出一个接头。
2.7 固定胶带输送机巷道的支护使用非易燃材料支护。胶带输送机巷道的风速0.25m/s,巷道温度不得超过26 ℃。
2.8 皮带输送机的选型符合设计要求,安装后皮带机试运转要有记录。两部皮带机搭接时,若中心线重合,搭接长度不低于800mm,卸载滚筒底皮带离上部皮带机胶带外缘高度不低于500mm,若中心线存在角度,要求卸载滚筒底皮带离上部皮带机胶待外缘高度不低于500mm,延皮带机中心线卸载煤流正好能卸载到上部皮带机中线线上。
2.9 机道有人横过的地方应设过桥且稳固可靠,一米皮带过煤高度不小于600mm,一米以下皮带过煤高度不小于400mm,过桥以上间隙不得小于800mm,过桥宽度不小于600mm,过桥有扶手。
2.10 各类电气设备有台架、有标志牌,开关整定值符合设计要求,信号灵敏可靠。
2.11 清扫器接触面积不小于85%。皮带机托辊的完好率不得低于97%。
2.12 皮带机驱动、拉紧、机尾安装时必须固定牢固,650mm伸缩皮带机可采用锚杆固定(Φ20*2400全长锚固),1m皮带机必须浇灌固定基础(承载整部皮带拉力的地脚螺栓长度不得低于800mm,直径不小于架基础眼直径减4mm)。
2.13 在机头和机尾防止人员与驱动滚筒和导向滚筒相接触的防护栏。现场安装的防护装置,但不能妨碍保护试验。
2.14 落地式皮带机架底脚垫稳垫实,联接件齐全。固定式胶带输送机底皮带距底板不小于400mm,伸缩式胶带输送机底皮带距底板不小于200mm。皮带涨紧后上皮带应保证不小于500mm的过煤高度。
2.15 皮带接头必须牢固合格,接头平整与皮带中心线垂直,长度不小于带宽的95%。
2.16 我矿井下使用的皮带机,必须装设驱动滚筒防滑保护、堆煤保护和防跑偏装置、温度保护、烟雾保护和自动洒水装置。各固定皮带机还必须装设输送带张紧力下降保护装置和防撕裂保护装置。
2.16.1 防滑保护装置应将磁铁安装在从动滚筒的侧面,速度传感器要安装在与磁铁相对应的支架上,传感器和磁铁间安装距离在30-60mm间为宜。
2.16.2 堆煤保护装置安装一般分两种情况:
一种是安装在煤仓上口,堆煤保护传感器的安装高度,应在低于机头下胶带200mm水平以下,其平面位置应在煤仓口范围之内,当煤堆积触及到堆煤保护探头时,保护器将自动停机报警。
另一种是安装在两部带式输送机搭接处,在两部皮带机搭接处堆煤保护传感器的安装高度,应在后部输送机机头滚筒轴线水平以下0-100mm,其平面位置应在前部胶带机的煤流方向,且距离应在前部胶带机卸载煤流与滚筒轴线水平交点前方200-300mm,当堆煤触及到堆煤保护探头时,保护器将自动停机报警。
2.16.3 防跑偏装置应安装在距离槽形托辊外沿50-100mm范围内,每50m安装一组。在用的固定带式输送机,中间部分安装自动纠偏装置,当胶带出现跑偏时,自动纠偏装置发生偏转,使胶带自动复位;采区伸缩皮带、650输送机应安装防跑偏抗轮,以阻碍皮带跑偏。
2.16.4 温度保护温度探头应安设在皮带机的主动
展开阅读全文
