煤矿突水隐患检测检验记录及作业指导.doc

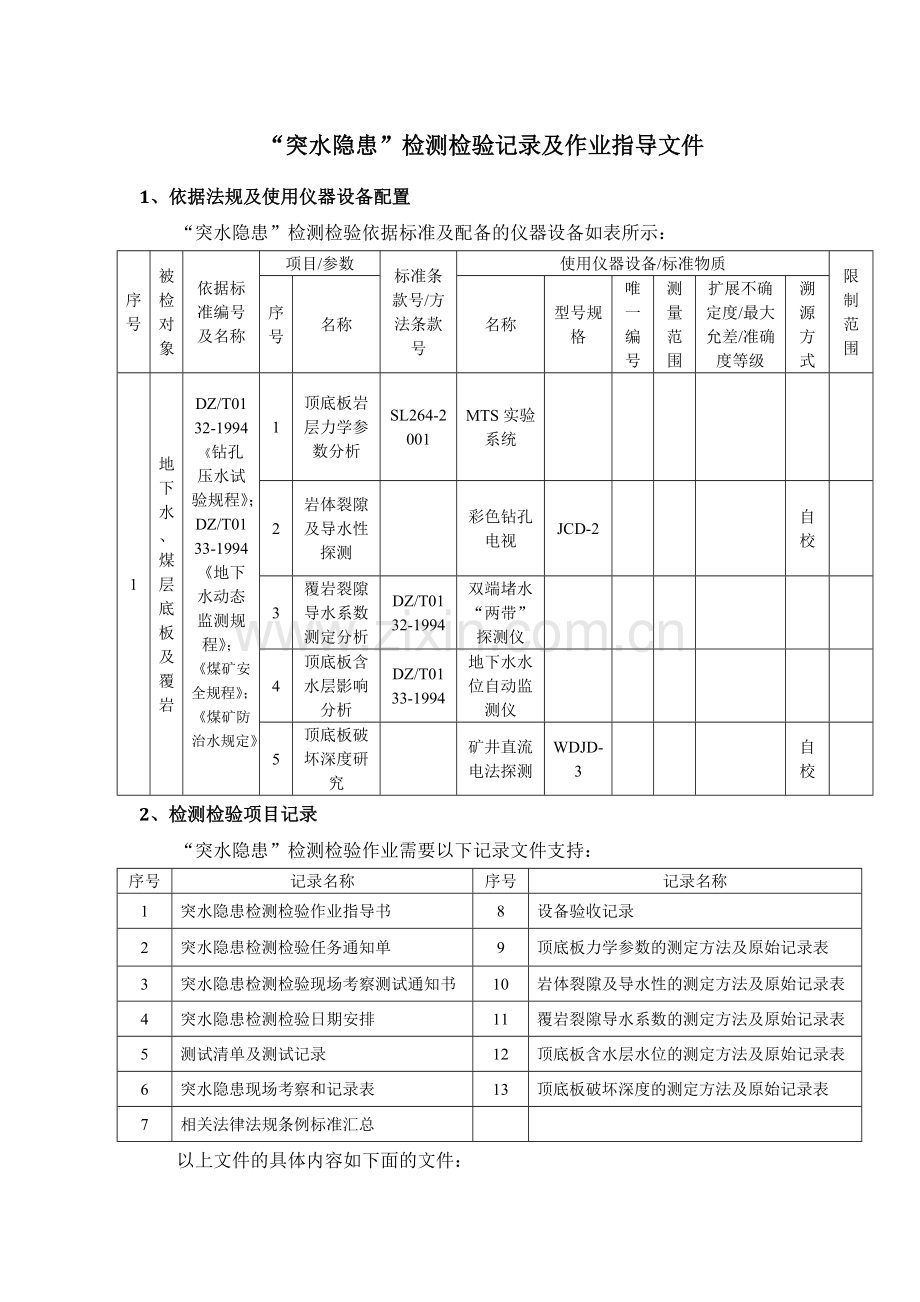

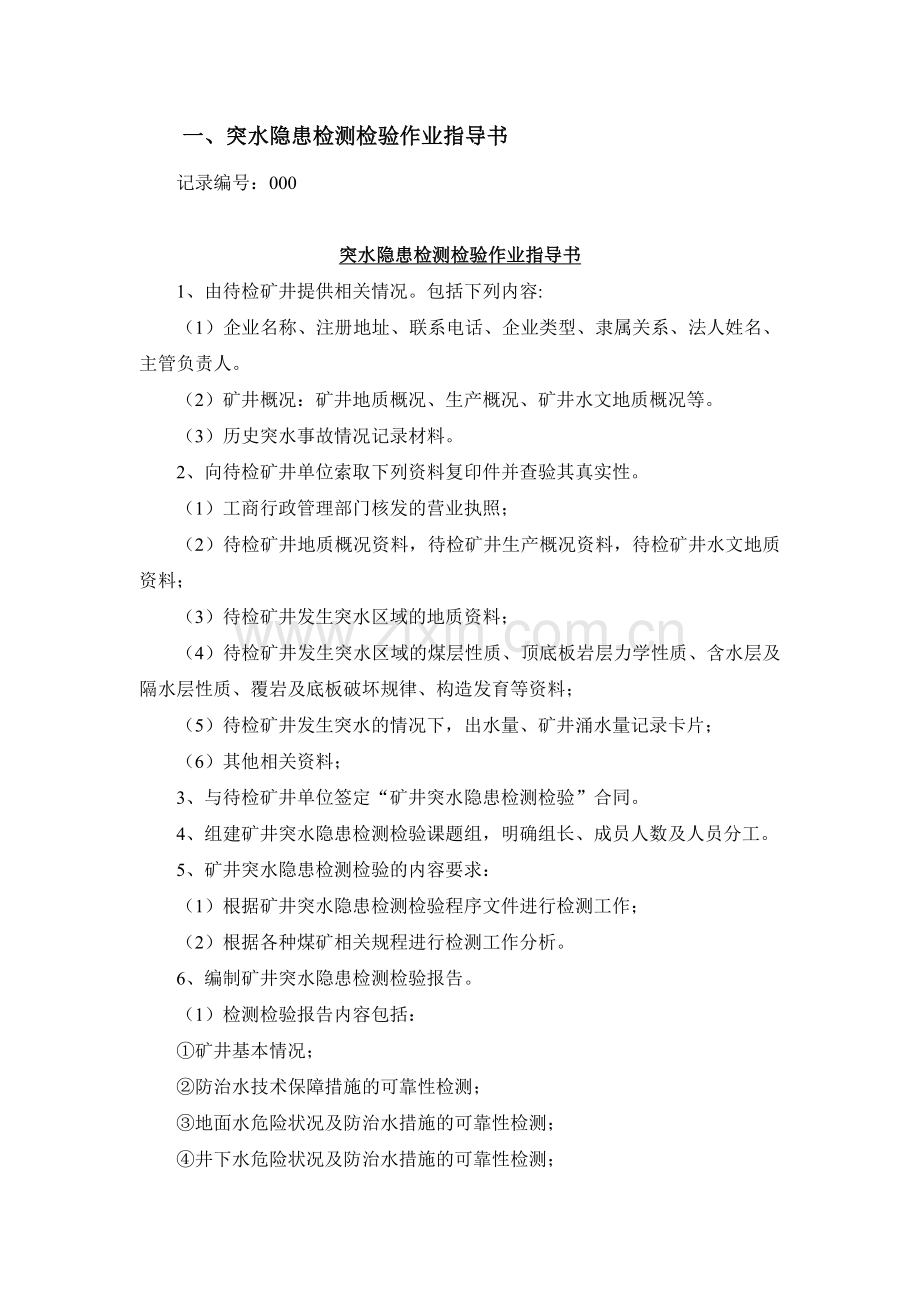

“突水隐患”检测检验记录及作业指导文件1、依据法规及使用仪器设备配置“突水隐患”检测检验依据标准及配备的仪器设备如表所示：序号被检对象依据标准编号及名称项目/参数标准条款号/方法条款号使用仪器设备/标准物质限制范围序号名称名称型号规格唯一编号测量范围扩展不确定度/最大允差/准确度等级溯源方式1地下水、煤层底板及覆岩DZ/T0132-1994钻孔压水试验规程；DZ/T0133-1994地下水动态监测规程；煤矿安全规程；煤矿防治水规定1顶底板岩层力学参数分析SL264-2001MTS实验系统2岩体裂隙及导水性探测彩色钻孔电视JCD-2自校3覆岩裂隙导水系数测定分析DZ/T0132-1994双端堵水“两带”探测仪4顶底板含水层影响分析DZ/T0133-1994地下水水位自动监测仪5顶底板破坏深度研究矿井直流电法探测WDJD-3自校2、检测检验项目记录“突水隐患”检测检验作业需要以下记录文件支持：序号记录名称序号记录名称1突水隐患检测检验作业指导书8设备验收记录2突水隐患检测检验任务通知单9顶底板力学参数的测定方法及原始记录表3突水隐患检测检验现场考察测试通知书10岩体裂隙及导水性的测定方法及原始记录表4突水隐患检测检验日期安排11覆岩裂隙导水系数的测定方法及原始记录表5测试清单及测试记录12顶底板含水层水位的测定方法及原始记录表6突水隐患现场考察和记录表13顶底板破坏深度的测定方法及原始记录表7相关法律法规条例标准汇总以上文件的具体内容如下面的文件：一、突水隐患检测检验作业指导书记录编号：000突水隐患检测检验作业指导书1、由待检矿井提供相关情况。包括下列内容:（1）企业名称、注册地址、联系电话、企业类型、隶属关系、法人姓名、主管负责人。（2）矿井概况：矿井地质概况、生产概况、矿井水文地质概况等。（3）历史突水事故情况记录材料。2、向待检矿井单位索取下列资料复印件并查验其真实性。（1）工商行政管理部门核发的营业执照；（2）待检矿井地质概况资料，待检矿井生产概况资料，待检矿井水文地质资料；（3）待检矿井发生突水区域的地质资料；（4）待检矿井发生突水区域的煤层性质、顶底板岩层力学性质、含水层及隔水层性质、覆岩及底板破坏规律、构造发育等资料；（5）待检矿井发生突水的情况下，出水量、矿井涌水量记录卡片；（6）其他相关资料；3、与待检矿井单位签定“矿井突水隐患检测检验”合同。4、组建矿井突水隐患检测检验课题组，明确组长、成员人数及人员分工。5、矿井突水隐患检测检验的内容要求：（1）根据矿井突水隐患检测检验程序文件进行检测工作；（2）根据各种煤矿相关规程进行检测工作分析。6、编制矿井突水隐患检测检验报告。（1）检测检验报告内容包括：矿井基本情况；防治水技术保障措施的可靠性检测；地面水危险状况及防治水措施的可靠性检测；井下水危险状况及防治水措施的可靠性检测；井下排水措施可靠性检测。探放水措施的合理性及可靠性检测；水体下安全采煤可靠性及审批程序的有效性检测；水害应急救援措施的有效性检测；矿井水害治理的中长期计划、年度计划的编制及落实情况检测；矿井水害治理规划及建议。（2）检测检验报告要求：报告应达到：内容全面、条理清楚、测试数据完整、测试数据分析准确、提出的建议措施具体可行、结论客观公正。二、突水隐患检测检验任务通知单记录编号：001突水隐患检测检验任务通知单 NO.（组长）：根据本机构工作安排，任命您担任本次检测组长，现将有关信息通知您，请做好检测准备工作并负责与企业及课题组成员联系。1、检测时间： 年 月 日至 年 月 日共 天2、待检方名称：电话： 传真：联系人： 地址：检测依据的标准：3、检测类型：4、本次检测范围：5、专业项目：6、本次检测的内容：7、本次检测课题组成员及联系电话：姓名职称资格（专业）主要工作联系电话 （签发）： 年 月 日三、突水隐患检测检验现场考察测试通知书记录编号：002突水隐患检测检验现场考察测试通知书NO.（企业名称）：本机构拟于 年 月 日至 年 月 日对贵单位进行突水隐患现场调研/检测，现将有关事项通知如下，请做好准备。1、 考察和测试目的为矿井突水隐患检测检验提供现场资料和数据。2、 考察和测试内容现场考察矿井地质类型、水文地质概况、矿井水害构成、矿井水害发生情况、矿井防排水设备及措施等。3、考察组由 人组成，分别是组长：组员：如对以上安排有异议，请及时提出，以便我们及时考虑调整，并请贵单位安排熟悉情况的人员陪同，配合考察测试工作期间考察组成员的相关工作。 （公章） 年 月 日四、突水隐患检测检验日期安排记录编号：003突水隐患检测检验日期安排起止时间项目检测及测试人员陪同人员五、测试清单及测试记录记录编号：004测试清单及测试记录项目名称： 测试时间： 年 月 日 时 分项目测试内容测试方式测试记录 测试员：六、突水隐患现场考察和记录表记录编号：005突水现场考察和记录表 NO. 项目考察或测试内容检查记录结论防治水技术保障1、防治水责任制度2、防治水人员的配备及相关教育培训3、矿井防治水地质类型划分4、防治水基础资料5、矿井水文地质补充调查、勘探，水文地质观测地面水危险及防治1、地面水文状况的认知掌握 2、井口位置及重大建筑物的安全性及其防治水措施3、地表水对矿井的威胁状况及防治水措施4、地面废弃物及钻孔透水危险情况井下水危险及防治1、防隔水煤岩柱留设合理性2、井下出水点、积水范围、探水线等水文资料标注情况3、工人井下突水征兆的判别能力及应对措施4、井下地质构造发育、含水层、水体、导水层、覆岩破坏高度的探明状况5、设置防水闸门、闸墙的必要性、合理性井下排水措施1、井下排水设备、泵房、水仓的完备性，排水能力的可靠性2、矿井联合排水实验等探放水措施1、矿井对水害的探放水设计及措施2、有突水危险的工作面探放水设计及措施3、探水钻孔施工的安全技术措施4、排除井下积水安全技术措施水害应急救援措施1、应急预案及措施的有效性2、排水恢复被淹井巷措施的有效性考察员： 记录员：七、相关法律法规条例标准汇总记录编号：006相关法律法规条例标准汇总NO. 序号标准名称标准编号有效性备注1煤矿安全规程国家安全生产监督管理总局令 第 37 号现行有效2煤矿防治水规定国家安全生产监督管理总局令 第 28号现行有效3地下水动态监测规程DZ/T0133-1994现行有效4煤矿水害防治水化学分析方法MT/T672-1997现行有效5钻孔压水试验规程DZ/T0132-1994现行有效6水利水电工程岩石试验规程SL264-2001现行有效7工程岩体试验方法标准GBT50266-1999 现行有效8水利水电工程物探规程SL326-2005现行有效9电阻率测深法技术规程DZ/T00721993现行有效10岩土工程勘察规范GB50021-2001现行有效八、设备验收记录记录编号：007设备验收记录 NO. 编 号名 称型 号规 格国 别公司或厂家到货日期年 月 日重 量金 额美 元用 途安装地点验收记录包装情况（包装种类、物箱表面标注、表面检查、箱内检查情况等）功能、技术指标验收项目说明书规定指标实际测试指标备注验收结论及处理意见合格验收、限期维修、更换、退货、索赔等验收组成员 (签字/签章) 年 月 日负责人(签字/签章) 年 月 日保存期限：长期 九、顶底板力学参数的测定方法及原始记录表记录编号：008顶底板力学参数的测定方法在现场合适位置施工钻孔取岩芯试样，将所取岩芯进行实验室土工、强度试验：1、对砂土进行物理、力学、颗粒分析，渗透，给水度等试验；2、对粘土进行物理、力学，三轴剪切，固结等试验。3、对岩石进行块体密度、单轴抗压强度、抗拉强度、单轴压缩变形、三轴抗压强度、直剪、声波等试验。MTS试验系统简介：该试验系统是由美国MTS公司生产的专门用于岩石及混凝土实验的多功能电液伺服控制的刚性试验机系统，具备轴压、围压和孔隙水压三套独立的闭环伺服控制功能。可进行岩石、混凝土等材料的单轴压缩、三轴压缩、孔隙水压试验。MTS试验系统由加载系统、控制器、测量系统等部分组成。（1）加载系统包括液压源、载荷框架、作动器、伺服阀、三轴试验系统及孔隙水压试验系统等组成；（2）测量系统由机架力与位移传感器、测力传感器、引伸计、三轴室压力及位移传感器、孔隙水压力和位移等多种传感器组成；（3）控制部分由反馈控制系统、数据采集器、计算机等控制软硬件组成，其中程序控制包括函数发生器、反馈信号发生器、数据采集、油泵控制和伺服阀控制等。MTS试验系统具有优异的的手动及程序控制功能，可以根据通过站管理器软件设计不同的的试验手段及加载方式，其每个内置的传感器均可以用作控制方式。试验机常用的控制方式包括：轴向冲程力控制、轴向冲程位移控制、内置力传感器力控制、轴向引伸计位移控制、环向引伸计位移控制等。该试验系统的主要技术参数包括：试验框架整体刚度11.0109N/m，最大轴向力4600kN,最大轴向拉力出力2300kN,最大围压140MPa，最大孔隙水压力140MPa。轴向液压缸活塞冲程：行程100mm；测试空间高度最大1262mm，最小1160mm。液压动力组件的主要技术参数有：液压油流量26.5升/分钟，工作压力21Mpa；三轴试验系统的主要测试参数为：最大岩样尺寸直径100mm高250mm（含标准端盖），最大动态围压140Mpa内置式轴向应变测量包主要测试参数为：型号为632.90F-04轴向引伸计，标距50mm，轴向行程+5.0 mm, -2.5 mm，内置式轴向应变测量包主要测试参数为：型号为632.92H-03环向引伸计，+8.0 mm, -2.5 mm。顶底板所取岩芯试验原始记录表表1（砂土、砂岩类）土样编号取样深度颗粒百分比%含水率w密度干密度d比重Gs孔隙比eO砂粒20220.50.50.250.250.0750.075mmm%表2（粘土类）土样编号取样深度饱和度Sr液限wL塑限wP塑性指数Ip压缩系数a0.1-0.2IL压缩模量Es0.1-0.2快剪(q)粘聚力c内摩擦角m%MPa-1MPakPa度表3（岩石类）土样编号取样深度三轴(UU)回弹指数Cs垂直渗透系数Kv相对密度Dr自由膨胀率ef粘聚力c内摩擦角保存期限：长期十、岩体裂隙及导水性的测定方法及原始记录表记录编号：009岩体裂隙及导水性的测定方法简介JCD-2钻孔电视：1、钻孔电视主要由地面部分和井下部分组成（1）地面部分包括控制器、电脑、三脚架、绞车、滑轮和深度计数器；（2）地下部分包括摄像探头和电缆，摄像探头由CCD摄像机、LED灯、玻璃罩和锥形镜组成。2、钻孔孔壁经LED光源照亮，CCD摄像机摄取由锥形镜反射的孔壁图象，图象信息经电缆传送至控制器和电脑，整个采集过程由图象采集控制软件系统完成，此系统把采集的图象展开和合并，记录在电脑上。3、安装在探头内的数字罗盘用来标定图象的方位，一般把测试地点的磁北经磁偏角校正后的真北设为0，顺时针方向角度增加。4、对钻孔孔壁的信息采集后，形成二种孔壁图像资料，所有的解释都基于对这二种图象的观察及计算。（1）一种是称为数字岩芯的图像，它是对孔壁图像进行数字合成，使它看起来类似于岩芯。岩芯可以自由旋转，这样就可以在任意角度来观察岩芯；（2）另一种是360展开图，相当于把孔壁的图象剖开并摊开。5、钻孔电视资料的解释主要是对裂隙或不连续面的解释，包括裂隙的埋深、倾向、倾角、宽度、裂隙面的粗糙度、充填物等性质。（1）解释结果按每2m形成一幅图象，对裂隙依次编号，裂隙的特性列成表，图象和解释结果一目了然。 （2）对倾向和倾角还要做成裂隙等值线图和裂隙玫瑰图，从这二种图上可以很清楚地看出一个孔或一个区域的裂隙的分布情况。岩体裂隙及导水性原始记录表1、干孔岩体裂隙观测原始记录表孔号： 位置： 孔口高程：原始水位标高： 启用日期：裂隙编号裂隙埋深（m）倾向倾角宽度裂隙面粗糙程度充填物记录员：保存期限：长期2、加水岩体裂隙导水性观测原始记录表孔号： 位置： 孔口高程：原始水位标高： 启用日期：时间（时：分）水位垂深（m）时间差（时：分）水位差（m）水位下降速度（m/min）记录员：保存期限：长期十一、覆岩裂隙导水系数的测定方法及原始记录表记录编号：010覆岩裂隙导水系数的测定方法简介双端堵水“两带”探测仪：1、探测原理在钻孔任意深度，将一定长度的钻孔进行封闭，通过向封闭孔段注水，根据注水量的大小，来确定该位置处岩层的裂隙发育情况，注水量大说明裂隙比较发育，注水量小或没有，则说明裂隙不发育或没有裂隙。通过沿不同方位施工的钻孔，根据各个钻孔深度范围内的裂隙发育情况，来判定该地区岩层的破坏情况，从而实现测试岩层破坏范围的目的。2、探测系统双端堵水器是由两个连在一起的胶囊及相应的管路构成，胶囊起胀与孔内注水是通过各自独立的两趟管路来完成的。观测平台由流量测试仪表、压力表、调节阀门等组成；孔内测试系统由双端双路堵水器、耐压软管、推进杆组成；测试辅助设备还包括记时器及专用工具一套。3、现场探测方法在钻孔中进行现场观测时，把具有一定压力的外接水源通过观测台与注水管路连接，把具有一定压力的外接气源通过观测台与起涨管路连接，用推进杆将堵水器送至欲测深度。观测时先打开起胀系统阀门，通过胶管将气体压入孔内胶囊，调节气压使胶囊的起胀压力达到规定值，这时胶囊起胀将测试孔段两端封堵。然后开启注水系统，保持规定的注水压力值(小于胶囊压力) ，待测试孔段的注水流量稳定后，即可通过流量仪表测定单位时间内的注水量，亦即孔壁的漏失量。测试完毕，打开胶囊阀门，气压迅速下将，胶囊收缩，然后关闭注水阀门，将装置推到新的测试位置，重复上述过程，根据钻孔内孔壁的注水漏失量大小即可判断岩层的破坏状况，确定岩层破坏范围及裂隙发育情况。覆岩裂隙导水系数测定原始记录表钻孔号： 位置： 孔口高程： 孔深： 钻孔倾角： 起胀压力： 孔内注水压力： 注水压力=高程静压+0.1MPa序号斜距（m）垂高（m）高程静压（MPa）注水压力（MPa）渗透量(L/min)记录员：保存期限：长期十二、顶底板含水层水位的测定方法及原始记录表记录编号：011顶底板含水层水位的测定方法1、首先根据现场实际情况施工水位监测孔；2、将水位计放到水位监测孔水管中；3、安排观测人员定时观测记录即时水位数据。顶底板含水层水位的原始记录表孔号： 位置： 孔口高程：观测段深度： 原始水位标高： 启用日期：观测时间 （年/月/日/时/分）时间间隔 （min）观测水位高度（m）水位变化量（m）备注记录员：保存期限：长期十三、顶底板破坏深度的测定方法及原始记录表记录编号：012顶底板破坏深度的测定方法应用直流电法观测顶底板破坏深度：1、观测原理矿井直流电法又称为矿井电阻率法，其原理与地面电阻率法相同，它通过一对接地电极把电流供入大地中，而通过另一对接地电极观测用于计算岩石电阻率必须的电位或电位差信息。对于矿井电阻率而言，供电、测量电极通常布置在巷道顶、底板或者巷道侧帮上，用各种方法去观测巷道周围稳定电流场的分布、变化规律，借以了解巷道顶、底板或所在岩层内的地质情况。2、观测设备采用的是WDJD-3多功能数字直流激电仪，该仪器广泛应用于金属与非金属矿产资源勘探、城市物探、铁道桥梁勘探等方面，亦用于寻找地下水确定水库坝基和防洪大堤隐患位置等水文工程地质勘探中，还能用于地热勘探。另外，还有一定长度且布有观测电极的电缆以及接线装置等等。3、观测方法在工作面前方适当位置，施工顶底板破坏观测钻孔，在钻孔中埋设电极电缆，采用直流电法仪，观测工作面开采前以及开采过程中，顶底板钻孔周围地层的视电阻率变化情况。根据视电阻率变化情况确定顶底板岩体的破坏过程及深度。4、具体步骤1、首先搜集分析现场资料、提出对应的观测方案；2、根据方案施工测站和钻孔、准备观测仪器、加工电缆电极；3、埋设电缆、注浆封孔，背景值观测；4、开始持续观测并记录数据。钻孔原始数据及顶底板破坏深度原始记录表 号钻窝 号钻孔观测记录表钻孔性质（角度）观测记录结果钻孔斜深(M)垂直高度(M)一倍距二倍距三倍距
