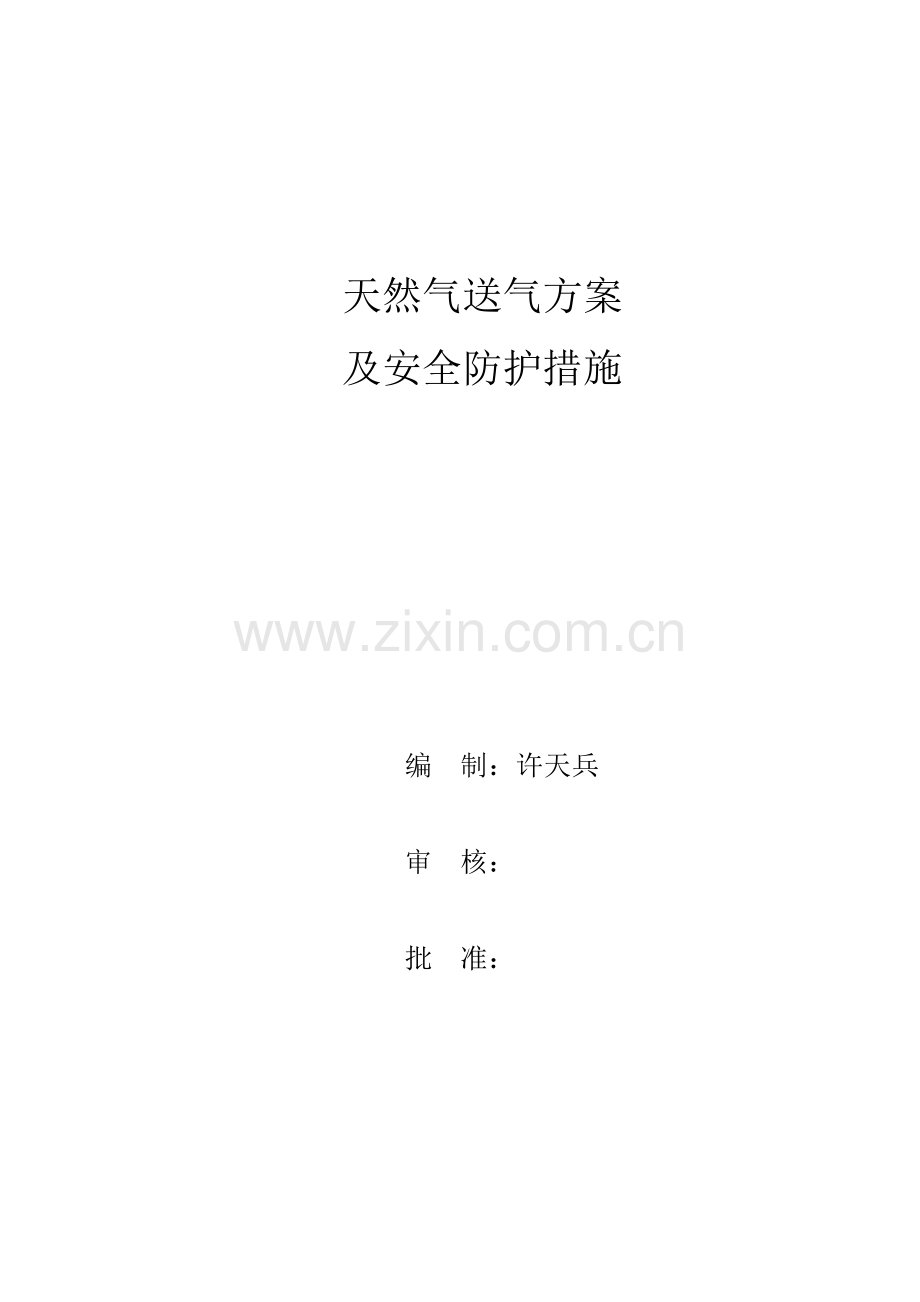

天然气送气方案
及安全防护措施

编 制：许天兵

审 核：

批 准：

天然气送气方案
及安全防护措施

一、组织机构
组长：设备室主任，
副组长：
技术指导：
组员：安全组：
设备室：
转炉作业二区：
连铸作业二区：
公辅作业二区：
生产调度：
设备室检修队：
一达燃气：
二、送气方案
实施日期：2015年1月 9 日
1、送气前准备
1) 总包单位中冶赛迪、北雷监理
A. 做好送气前隐患排查工作；
B. 做好整改后的检查、确认工作；
C. 做好平台杂物清理工作；
D. 做好天然气放散区域施工单位的告知及警戒工作；
E. 提供监理签字的检查、打压记录；
F. 接通知后到K列1线做现场安全确认并签字；
G. 送气当天协调4名以上应急处置人员配备工具到K列1线待命。
2) 连铸作业二区、转炉作业二区、公辅作业二区
A. 做好氮气吹扫及天然气送气前，区域内点阀箱阀门处于关闭状态的确认工作；
B. 参照附表1划分的责任区域，熟悉现场放散点阀门位置；
C. 做好放散阀门操作人员安全交底及放散区域的告知、警戒工作；
D. 提前准备可燃气体报警仪、氧含量报警仪；
E. 各放散点氧气浓度、天然气浓度检测；
F. 接通知后到K列1线做现场安全确认并签字。
3）设备室
A. 做好送气前的检查及确认工作；
B. 做好吹扫用气的连接工作；
C. 提前准备可燃气体报警仪、氧含量报警仪、空气呼吸器、安全带及其他工器具；
D. 成立组织机构、拟定送气方案、安全手续审批；
E. 做好送气协调、组织工作；
F. 做好现场协调、指挥工作、通知放散点、用户点开关阀门操作、并组织现场安全确认；
G. 操作K列平台总管氮气吹扫阀门；
H. 操作K列平台天然气总管送气阀门；
4） 安全组
A. 负责各作业区可燃气体报警仪、氧含量报警仪等安全器材的协调准备工作；
B. 做好送气前的安全检查及确认工作；
C. 做好现场安全技术指导；
5) 一达燃气
A. 准备天然气爆发试验的工器具及人员；
B. 做好送气期间的配合工作；
2、80T区域天然气管道吹扫、送气作业：
氮气置换空气作业：
1) 厂房内各用户端（点阀箱、火切机等）支管阀门关闭，用户端分工见附表，到K列1线彭学华处签字确认；责任单位：各作业区张华、责任人：*****、*现场外委施工人员、厂内作业人员撤离放散区域；责任单位：各作业区、设备室、总包单位中冶赛迪，责任人：*****；
2) 打开末端A列放散点阀门，分工见附表，通知许天兵“XX区域放散阀门已打开”；责开始氮气置换空气，打开K列DN219管道氮气吹扫点持续置换；责任单位：设备室，责任人：********；
3) 约10分钟后接****通知对末端A列放散点及A列所属点阀箱氧气含量进行检测，浓度低于0.5%时，依次打开B列放散点及所属点阀箱，关闭A列放散点及所属点阀箱、检测氧气浓度低于0.5%时，关闭B列放散放散点及所属点阀箱，打开C列放散点及所属点阀箱、检测氧气浓度、E、F、G、H、K列各放散点及所属点阀箱依次进行检测（由许天兵通知区域责任人）。责任单位：各作业区、设备室，责任人：******、*******、**；
4) 在氮气置换空气期间各作业区对所属区域的管道、法兰、阀门等用户设施进行检查，发现漏点立即反馈给作业区负责人告知许天兵，组织应急人员检修，（前期已做打压试验，应对突发情况）；责任单位：各作业区、设备室、总包单位中冶赛迪，责任人：******；
5) 各作业区负责人到K列1线彭学华处签字确认所辖区域无漏点；责任单位：各作业区、设备室，责任人：******；
6) 确保各放散点氧气浓度低于0.5%时关闭K列DN219管道氮气吹扫，结束氮气置换空气工作。责任单位：各作业区、设备室，责任人：***********；
天然气置换氮气作业：
1) 打开末端A列放散点阀门，通知许天兵“XX区域放散阀门已打开”；责任单位：连铸作业二区，责任人：******；
2) 打开K列DN219天然气管道阀门。责任单位：设备室，责任人：******；
3) 约10分钟后接许天兵通知对末端A列放散点及所属点阀箱天然气含量进行检测，浓度大于80%时，依次打开B列放散点及所属点阀箱，关闭A列放散点及所属点阀箱、检测天然气浓度大于80%时，关闭B列放散点及所属点阀箱，打开C列放散点及所属点阀箱、检测氧气浓度、E、F、G、H、K列各放散点及所属点阀箱依次进行天然气浓度检测（由*****通知区域责任人）。责任单位：各作业区、设备室，责任人：*******；
4) 确保各放散点天然气浓度达到80%含量以上时，关闭放散点阀门，到K列1线***处签字确认；责任单位：各作业区、设备室，责任人：**********；
5) 通知一达燃气到各用户点做爆发试验。责任单位：设备室，责任人：**********；
7) 爆发试验合格后，开始点火。责任单位：连铸作业二区，责任人：****
结束天然气送气工作。
三、注意事项及安全措施：
1、 各作业区加强对操作人员安全技术教育，做好安全事故的预控、预防、分析、应急处置等工作。
2、 认真贯彻落实“安全第一”的方针；贯彻执行公司《安全生产责任制管理规定》，杜绝重大伤亡事故。
3、 作业前办理相关作业手续。
4、 严格执行送气前确认制度，填写现场确认表，确保安全。
5、 作业前做好对空气呼吸器、可燃气体报警仪、氧气报警仪、安全带等防护物品检查、确认工作；
6、 放散时做好全程安全监护、人员疏散、警戒工作，放散点40m内不得有动火作业或明火；
7、 送气前确保管道系统、平台、爬梯、放散阀门、吹扫阀门完全具备送气条件；
8、 点火前做爆发试验，检验合格后方可点火；
9、 登高作业必须系安全带，不准上下抛物，设专人监护。
10、 全过程要求参加各作业区参加人员必须服从指挥，送气过程中各区域作业人员填写确认单，明确责任人，出现问题及时反馈，若出现不服从指挥者严肃处理。
附图如下：

燃气示意图：

DN219

放散阀
K列 DN57
点阀箱 放散阀
H列 DN57
点阀箱 放散阀
G列 DN57
点阀箱 放散阀
F列 DN57
点阀箱 放散阀
E列 DN57
点阀箱 放散阀
放散阀
D列 DN108
DN150 (厂房外平台)
点阀箱 放散阀
C列 DN159
火切控制柜
放散阀
B列 DN76
点阀箱 放散阀

A列 DN45
点阀箱

天燃气送气责任区划分、确认表
序号
柱列管道用户点、管径
标高（米）
责任单位
责任人
确认签字1
确认签字2
确认签字3
确认签字4
一、
A列

连铸作业二区

2线
天然气（NG)D32×3.5接天然气点阀箱

12线
A列2线行车走台天然气放散管

二、
B列

连铸作业二区

2线
天然气（NG)D32×3.5接天然气点阀箱

3线
天然气（NG)D32×3.5接天然气点阀箱

9线
天然气（NG)D32×3.5接天然气点阀箱

11线
天然气（NG)D32×3.5接天然气点阀箱

12线
天然气（NG)D32×3.5接天然气点阀箱

12线
B列12线行车走台天然气放散管

三、
C列

连铸作业二区

4线
天然气（NG)D32×3.5接天然气点阀箱

5线
天然气（NG)D32×3.5接天然气点阀箱和连铸燃气用户

7线
天然气（NG)D32×3.5接天然气点阀箱

8线
天然气（NG)D45×3.5接连铸燃气用户

8线
天然气（NG)D32×3.5接天然气点阀箱

9线
天然气（NG)D32×3.5接天然气点阀箱

11线
天然气（NG)D32×3.5接天然气点阀箱

12线
天然气（NG)D32×3.5接天然气点阀箱

12线
C列12线行车走台天然气放散管

四、
D列

连铸作业二区

3线
天然气（NG)D32×3.5接烘烤器预留

4线
天然气（NG)D32×3.5接天然气点阀箱

4线
天然气（NG)D38×3.5接2个天然气点阀箱

5线
天然气（NG)D32×3.5接烘烤器预留

5线
天然气（NG)D32×3.5接天然气点阀箱

5线
天然气（NG)D38×3.5接2个天然气点阀箱

6线
天然气（NG)D32×3.5接烘烤器预留

7线
天然气（NG)D38×3.5接2个天然气点阀箱

7线
天然气（NG)D32×3.5接天然气点阀箱

8线
天然气（NG)D32×3.5接天然气点阀箱和烘烤器预留

8线
天然气（NG)D38×3.5接2个天然气点阀箱

9线
天然气（NG)D32×3.5接烘烤器预留

10线
D列10线行车走台天然气放散管

五、
E列

连铸作业二区

9线
天然气（NG)D32×3.5接烘烤器预留

10线
天然气（NG)D32×3.5接烘烤器预留

2线
天然气(NG)DN25点阀箱1个
1.2

4线
天然气(NG)DN25点阀箱1个
1.2

10线
E列10线行车走台天然气放散管

二、
F列

连铸作业二区

2线
LF炉点阀箱天然气（NG)DN25
5.25

1/3线
LF炉点阀箱天然气（NG)DN25
15.65

4线
炉下区域用天然气气点阀箱(NG)DN25
1.2

5线
炉下区域用天然气气点阀箱(NG)DN25
1.2

5线
塔楼用天然气点阀箱(NG)DN25
28

5线
吹氩喂丝站天然气点阀箱(NG)DN25
7.2

8线
LF炉点阀箱天然气（NG)DN25
5.25

9线
LF炉点阀箱天然气（NG)DN25
15.65

10线
氧枪修理间点阀箱天然气（NG)DN25
1

10线
F列10线行车走台天然气放散管

三、
G列

转炉作业二区

4线
氧枪口点阀箱天然气（NG)DN25
22

5线
氧枪口点阀箱天然气（NG)DN25
22

6线
氧枪口点阀箱天然气（NG)DN25
22

7线
炉前区域点阀箱天然气（NG)DN25
9

8线
塔楼用天然气点阀箱(NG)DN25
35

10线
氧枪修理间点阀箱天然气（NG)DN24
1

10线
G列10线行车走台天然气放散管

四、
H列

转炉作业二区

10线
废钢配料区点阀箱天然气（NG)DN25
1.2

10线
H列10线行车走台天然气放散管

五、
K列

转炉作业二区

2线
混铁炉点阀箱天然气（NG)DN25、2个
3.34和9.5

5线
钢水罐冷修区点阀箱天然气（NG)DN25
1.2

1/7线
钢水罐区拆罐区点阀箱天然气（NG)DN25
1.2

8线
K列8线行车走台天然气放散管
