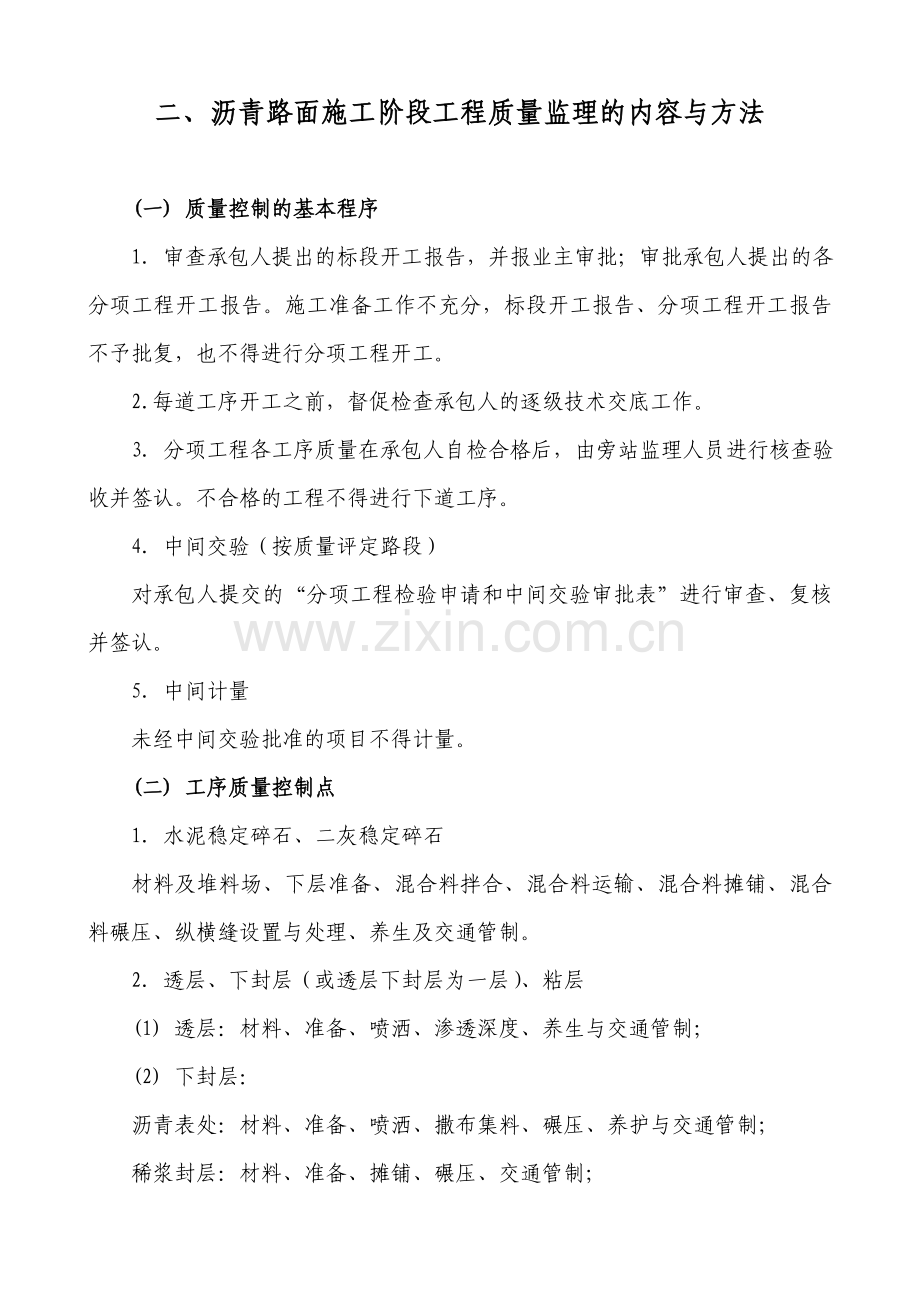

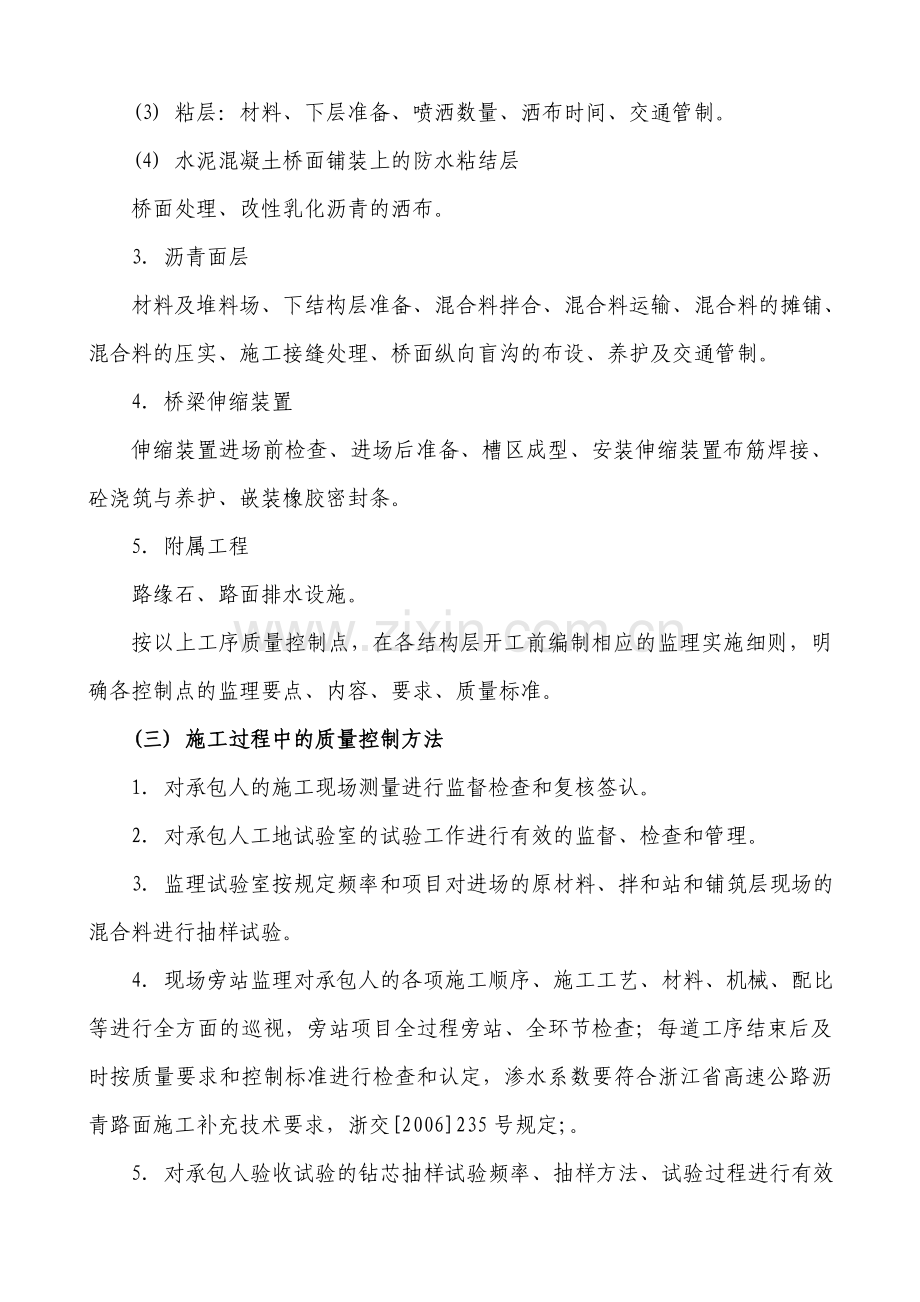

二、沥青路面施工阶段工程质量监理的内容与方法 (一) 质量控制的基本程序 1. 审查承包人提出的标段开工报告，并报业主审批；审批承包人提出的各分项工程开工报告。施工准备工作不充分，标段开工报告、分项工程开工报告不予批复，也不得进行分项工程开工。 2.每道工序开工之前，督促检查承包人的逐级技术交底工作。 3. 分项工程各工序质量在承包人自检合格后，由旁站监理人员进行核查验收并签认。不合格的工程不得进行下道工序。 4. 中间交验（按质量评定路段）对承包人提交的“分项工程检验申请和中间交验审批表”进行审查、复核并签认。 5. 中间计量未经中间交验批准的项目不得计量。 (二) 工序质量控制点 1. 水泥稳定碎石、二灰稳定碎石材料及堆料场、下层准备、混合料拌合、混合料运输、混合料摊铺、混合料碾压、纵横缝设置与处理、养生及交通管制。 2. 透层、下封层（或透层下封层为一层）、粘层 (1) 透层：材料、准备、喷洒、渗透深度、养生与交通管制； (2) 下封层：沥青表处：材料、准备、喷洒、撒布集料、碾压、养护与交通管制；稀浆封层：材料、准备、摊铺、碾压、交通管制； (3) 粘层：材料、下层准备、喷洒数量、洒布时间、交通管制。 (4) 水泥混凝土桥面铺装上的防水粘结层桥面处理、改性乳化沥青的洒布。 3. 沥青面层材料及堆料场、下结构层准备、混合料拌合、混合料运输、混合料的摊铺、混合料的压实、施工接缝处理、桥面纵向盲沟的布设、养护及交通管制。 4. 桥梁伸缩装置伸缩装置进场前检查、进场后准备、槽区成型、安装伸缩装置布筋焊接、砼浇筑与养护、嵌装橡胶密封条。 5. 附属工程路缘石、路面排水设施。按以上工序质量控制点，在各结构层开工前编制相应的监理实施细则，明确各控制点的监理要点、内容、要求、质量标准。 (三) 施工过程中的质量控制方法 1. 对承包人的施工现场测量进行监督检查和复核签认。 2. 对承包人工地试验室的试验工作进行有效的监督、检查和管理。 3. 监理试验室按规定频率和项目对进场的原材料、拌和站和铺筑层现场的混合料进行抽样试验。 4. 现场旁站监理对承包人的各项施工顺序、施工工艺、材料、机械、配比等进行全方面的巡视，旁站项目全过程旁站、全环节检查；每道工序结束后及时按质量要求和控制标准进行检查和认定，渗水系数要符合浙江省高速公路沥青路面施工补充技术要求，浙交[2006]235号规定；。 5. 对承包人验收试验的钻芯抽样试验频率、抽样方法、试验过程进行有效的监督。 6. 驻地监理工程师每天对工地巡视1-2次，现场发现并处理施工质量问题。 7. 定期核查承包人的自检质量保证体系的运行情况 8. 要求承包人在计划安排上作到工序衔接紧凑有序 (1) 透层油半刚性基层碾压成型后表面稍变干燥，但尚未硬化的情况下喷洒，保证透层油完全渗入基层。 (2) 下封层透层油洒布后，液体沥青中的稀释剂全部挥发，乳化沥青全部渗透、水分蒸发，不粘轮后，尽早进行下封层施工，防止施工车辆损坏透层或污染。 (3) 沥青下面层下封层开放交通后，下封层得到补充压实，成型稳定，在行车作用下不飞散并且完全密水后，可以铺筑下面层。 (4) 粘层 1) 宜在当天撒布； 2) 在中、上面层施工2-4天前洒布； 3) 乳化沥青破乳、水分蒸发完成，或稀释沥青中的稀释剂基本挥发完成后，紧跟着铺筑中、上层面层，确保粘层不受污染。 (5) 合理按排每日工程进度。 9. 在各项工程的施工过程中或完工以后，如发现工程项目存在着技术规范所不允许的质量缺陷、质量事故，按招标文件、国家有关规定，本着三不放过的原则进行调查、处理。水泥稳定碎石、二灰稳定碎石施工监理程序图主要监理工作施工程序按规定进行检查验收。检查反射裂缝处理、表面清理、松散和离析处理路基及下卧层准备检查接缝处理情况接缝处理全过程旁站。按规定进行在线抽样试验、签认。混合料拌合检查运输时间、覆盖混合料运输混合料摊铺全过程旁站。检查标高控制线、连续性、厚度、宽度、缺陷处理混合料碾压全过程旁站。检查机械组合、程序、遍数，按规定项目进行抽检、签认。全过程旁站。检查位置、纵向平整度接缝处理养生、交通管制检查养生期、覆盖、洒水、交通管制情况每天总量检验核验、认定、查找问题 1km路段自检、自评复核、抽检、评定、验收透层、沥青表面处治下封层施工监理程序图主要监理工作施工程序检查基层表面洁净情况基层准备全过程旁站。检查透油层粘度、洒布量、渗透深度透层油喷洒检查交通管制，养护情况养生、交通管制检查污染处理情况，签批下封层开工透层油层清理喷洒乳化改性沥青全过程旁站。检查数量与均匀性撒布集料全过程旁站。检查洒布置、均匀性全过程旁站。检查遍数、重叠、抽检与签认。碾压养护与交通管制检查交通管制情况、养生情况每天总量检验核查、认定、查找问题透层、稀浆下封层施工监理程序图主要监理工作施工程序检查基层表面洁净情况基层准备全过程旁站。检查透油层粘度、洒布量、渗透深度透层油喷洒检查交通管制，养护情况养生、交通管制检查污染处理情况，签批下封层开工透层油层清理拌合全过程旁站。检查配合比摊铺全过程旁站。检查有无划痕、接缝情况全过程旁站。检查遍数、重叠、按规定抽检与签认。碾压养护与交通管制检查交通管制情况、养生情况每天总量检验核查、认定、查找问题沥青路面下面层施工监理程序图主要监理工作施工程序检查下封层的完整性与基层表面的粘结性、反射裂缝和洁净状况。基层准备全过程旁站。检查接缝位置及处理方式、接缝的紧密、顺直情况。纵向、横向接缝处理检查出厂和到达现场温度，检查运输车的装料、卸料。全过程旁站。拌合设备检查、混合料外观检查、对原材料和混合料抽检、在线监测和质量检验。混合料拌制混合料的运输混合料的摊铺合过程旁站。检查摊铺的连续性、高程控制、级配离析、温度离析、摊铺温度。混合料的碾压成型全过程旁站。压路机组合、碾压步骤、碾压温度、对铺筑层抽检、检查不规范的施工行为全过程旁站。检查接缝位置及处理方式、接缝的紧密、顺直情况。纵向、横向接缝处理养护与交通管制检查开放交通时间每天在线监测与总量检验总结核验、认定、查找问题进入分部工程质量管理工作程序复核、抽检、评定、验收 1-3KM评定段自检、自评沥青路面中、上面层施工监理程序图检查下卧层缺陷处理、洁净情况、干燥情况、中面层铺筑前核检纵向碎石盲沟。主要监理工作施工程序下卧层准备(中面层铺筑前自检纵向碎石盲沟) 喷洒粘层油全过程旁站。检查洒布量和均匀性。养生、交通管制（时间2-4天）巡视检查交通管制情况污染处理检查有无污染全过程旁站。检查接缝位置及处理方式、接缝的紧密、顺直情况。纵向、横向接缝处理混合料拌制全过程旁站。拌合设备检查、混合料外观检查、对原材料和混合料抽检、在线监测和质量检验。检查出厂和到达现场温度，检查运输车的装料、卸料。混合料的运输合过程旁站。检查摊铺的连续性、高程控制、级配离析、温度离析、摊铺温度。混合料的摊铺混合料的碾压成型全过程旁站。压路机组合、碾压步骤、碾压温度、对铺筑层抽检、检查不规范的施工行为全过程旁站。检查接缝位置及处理方式、接缝的紧密、顺直情况。纵向、横向接缝处理检查开放交通时间养护与交通管制每天在线监测与总量检验总结核验、认定、查找问题 1-3KM评定段自检、自评复核、抽检、评定、验收进入分部工程质量管理工作程序伸缩缝施工监理程序图主要监理工作施工程序检查型号、长度，有无损坏伸缩装置准备检查预埋筋位置，中心线两侧各1.5m范围内有无损坏、槽区、清理。槽区成型检查型钢间隙、弯曲度、位置、预埋筋位置与锚固筋对应情况、型钢顶面平整度、安装完后核验与签认。安装伸缩装置布筋焊接全过程旁站。检查钢纤维砼配比、槽区清理情况、两侧路面保护情况。砼浇筑砼养护与交通管制检查湿养情况、封闭交通情况嵌装橡胶密封条检查密封条与型腔密贴情况按规定进行检查、验收竣工验收
