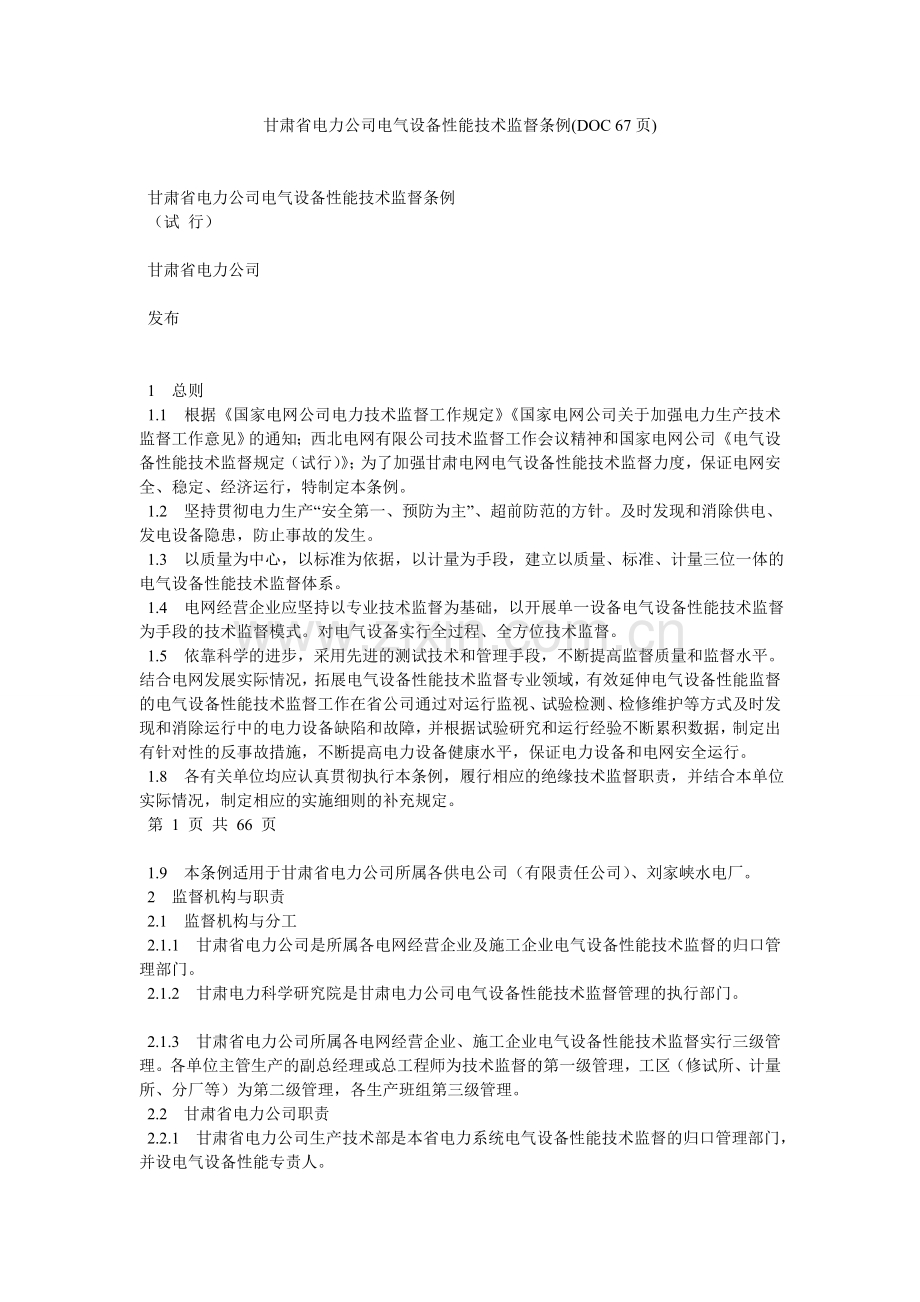

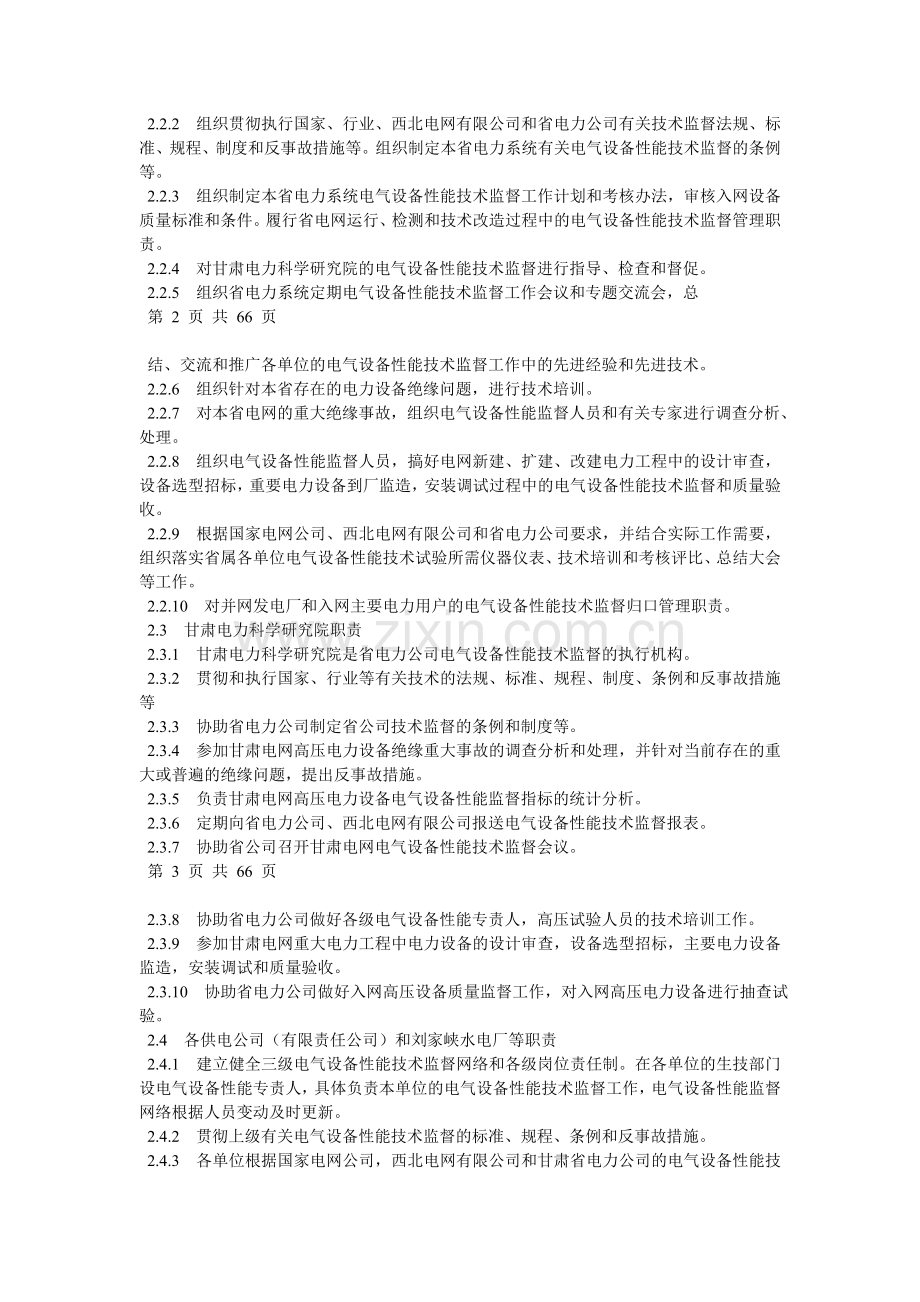

甘肃省电力公司电气设备性能技术监督条例(DOC 67页) 甘肃省电力公司电气设备性能技术监督条例 （试 行） 甘肃省电力公司 发布 1 总则 1.1 根据国家电网公司电力技术监督工作规定国家电网公司关于加强电力生产技术监督工作意见的通知；西北电网有限公司技术监督工作会议精神和国家电网公司电气设备性能技术监督规定（试行）；为了加强甘肃电网电气设备性能技术监督力度，保证电网安全、稳定、经济运行，特制定本条例。 1.2 坚持贯彻电力生产“安全第一、预防为主”、超前防范的方针。及时发现和消除供电、发电设备隐患，防止事故的发生。 1.3 以质量为中心，以标准为依据，以计量为手段，建立以质量、标准、计量三位一体的电气设备性能技术监督体系。 1.4 电网经营企业应坚持以专业技术监督为基础，以开展单一设备电气设备性能技术监督为手段的技术监督模式。对电气设备实行全过程、全方位技术监督。 1.5 依靠科学的进步，采用先进的测试技术和管理手段，不断提高监督质量和监督水平。结合电网发展实际情况，拓展电气设备性能技术监督专业领域，有效延伸电气设备性能监督的电气设备性能技术监督工作在省公司通过对运行监视、试验检测、检修维护等方式及时发现和消除运行中的电力设备缺陷和故障，并根据试验研究和运行经验不断累积数据，制定出有针对性的反事故措施，不断提高电力设备健康水平，保证电力设备和电网安全运行。 1.8 各有关单位均应认真贯彻执行本条例，履行相应的绝缘技术监督职责，并结合本单位实际情况，制定相应的实施细则的补充规定。 第 1 页 共 66 页 1.9 本条例适用于甘肃省电力公司所属各供电公司（有限责任公司）、刘家峡水电厂。 2 监督机构与职责 2.1 监督机构与分工 2.1.1 甘肃省电力公司是所属各电网经营企业及施工企业电气设备性能技术监督的归口管理部门。 2.1.2 甘肃电力科学研究院是甘肃电力公司电气设备性能技术监督管理的执行部门。 2.1.3 甘肃省电力公司所属各电网经营企业、施工企业电气设备性能技术监督实行三级管理。各单位主管生产的副总经理或总工程师为技术监督的第一级管理，工区（修试所、计量所、分厂等）为第二级管理，各生产班组第三级管理。 2.2 甘肃省电力公司职责 2.2.1 甘肃省电力公司生产技术部是本省电力系统电气设备性能技术监督的归口管理部门，并设电气设备性能专责人。 2.2.2 组织贯彻执行国家、行业、西北电网有限公司和省电力公司有关技术监督法规、标准、规程、制度和反事故措施等。组织制定本省电力系统有关电气设备性能技术监督的条例等。 2.2.3 组织制定本省电力系统电气设备性能技术监督工作计划和考核办法，审核入网设备质量标准和条件。履行省电网运行、检测和技术改造过程中的电气设备性能技术监督管理职责。 2.2.4 对甘肃电力科学研究院的电气设备性能技术监督进行指导、检查和督促。 2.2.5 组织省电力系统定期电气设备性能技术监督工作会议和专题交流会，总 第 2 页 共 66 页 结、交流和推广各单位的电气设备性能技术监督工作中的先进经验和先进技术。 2.2.6 组织针对本省存在的电力设备绝缘问题，进行技术培训。 2.2.7 对本省电网的重大绝缘事故，组织电气设备性能监督人员和有关专家进行调查分析、处理。 2.2.8 组织电气设备性能监督人员，搞好电网新建、扩建、改建电力工程中的设计审查，设备选型招标，重要电力设备到厂监造，安装调试过程中的电气设备性能技术监督和质量验收。 2.2.9 根据国家电网公司、西北电网有限公司和省电力公司要求，并结合实际工作需要，组织落实省属各单位电气设备性能技术试验所需仪器仪表、技术培训和考核评比、总结大会等工作。 2.2.10 对并网发电厂和入网主要电力用户的电气设备性能技术监督归口管理职责。 2.3 甘肃电力科学研究院职责 2.3.1 甘肃电力科学研究院是省电力公司电气设备性能技术监督的执行机构。 2.3.2 贯彻和执行国家、行业等有关技术的法规、标准、规程、制度、条例和反事故措施等 2.3.3 协助省电力公司制定省公司技术监督的条例和制度等。 2.3.4 参加甘肃电网高压电力设备绝缘重大事故的调查分析和处理，并针对当前存在的重大或普遍的绝缘问题，提出反事故措施。 2.3.5 负责甘肃电网高压电力设备电气设备性能监督指标的统计分析。 2.3.6 定期向省电力公司、西北电网有限公司报送电气设备性能技术监督报表。 2.3.7 协助省公司召开甘肃电网电气设备性能技术监督会议。 第 3 页 共 66 页 2.3.8 协助省电力公司做好各级电气设备性能专责人，高压试验人员的技术培训工作。 2.3.9 参加甘肃电网重大电力工程中电力设备的设计审查，设备选型招标，主要电力设备监造，安装调试和质量验收。 2.3.10 协助省电力公司做好入网高压设备质量监督工作，对入网高压电力设备进行抽查试验。 2.4 各供电公司（有限责任公司）和刘家峡水电厂等职责 2.4.1 建立健全三级电气设备性能技术监督网络和各级岗位责任制。在各单位的生技部门设电气设备性能专责人，具体负责本单位的电气设备性能技术监督工作，电气设备性能监督网络根据人员变动及时更新。 2.4.2 贯彻上级有关电气设备性能技术监督的标准、规程、条例和反事故措施。 2.4.3 各单位根据国家电网公司，西北电网有限公司和甘肃省电力公司的电气设备性能技术监督要求，结合本单位实际，制定本单位电气设备性能技术监督实施细则。 2.4.4 组织制定本单位的电气设备性能监督计划、年度预防性试验计划、技术培训计划、反事故措施。 2.4.5 完成电气设备性能监督任务、年度预防性试验任务、技术培训任务、反事故措施。 2.4.6 定期召开电气设备性能技术监督例会，传达上级有关要求，听取各级监督专责人的汇报，分析高压电力设备的运行和检修、试验情况，对存在的电力设备绝缘问题，制订出反事故措施，形成会议纪要并下发。 2.4.7 参加绝缘事故调查分析和处理，编写事故报告，并提出整改意见和反事 第 4 页 共 66 页 故措施。 2.4.8 督促检修、运行部门及时处理并消除电力设备的绝缘缺陷，提高电力设备的健康水平。 2.4.9 参加本单位高压电力设备选型订货，检修质量验收和电力设备评级等工作。 2.4.10 即时报送本单位的电气设备性能技术监督季度报表，年度报表和年度电气设备性能技术监督工作总结。 3 监督监督电气设备性能技术监督分为绝缘、过电压和防污闪三个方面的工作。 3.1.2 各供电公司（有限责任）主要监督电力一次设备的绝缘性能技术监督包括电气设备的绝缘用油（气）性能； 3.1.2.3 防雷设施； 3.1.2.4 接地系统； 3.1.2.5 高压电力设备防污闪； 3.1.3 刘家峡水电厂主要监督电力一次设备的绝缘性能技术监督包括电气设备的绝缘用油（气）性能； 3.1.3.3 防雷设施； 第 5 页 共 66 页 3.1.3.4 接地系统； 3.1.3.5 高压电力设备防污闪； 3.2 监督范围 3.2.1 发电机、调相机和高压电动机； 3.2.2 电力变压器、电抗器、互感器； 3.2.3 组合电器、断路器和隔离开关； 3.2.4 高压套管、绝缘子、耦合电容器和电力电容器和晶闸管； 3.2.5 避雷器、消弧线圈、接地装置和其他过电压保护装置； 3.2.6 高压输电线路和电力电缆； 3.3 监督要求 3.3.1 在电力工程的规划、可行性论证、设计、招标采购阶段，应根据相关技术标准、运行经验、反事故措施等提出电气设备性能技术监督的意见和要求。如变压器承受短路能力等要求；根据污湿特征、运行经验等综合考虑绝缘子的选型；室对入网新设备、新技术的应用，应提出电气设备性能技术监督的具体要求，并对使用情况进行跟踪检查。 3.3.3 在设备采购合同中，明确制造和出厂验收过程中电气设备性能技术监督的要求，加强对设备进行监造和出厂验收。监造工作应依据电力设备用户监造技术导则和有关技术标准进行。 3.3.4 重要设备运输至现场后，应按合同规定进行验收并形成验收报告。重点检查有可能影响绝缘性能的冲击记录、密封（渗漏或压力变化）等情况。 第 6 页 共 66 页 3.3.5 在设备安装阶段，按照有关标准、规定和技术合同，做好交接试验工作，形成完整的设备交接资料，及时移交生产单位。重要设备的主要试验项目，如变压器局部放电测量、GIS耐压、接地网测试、发电机进相运行等应由具体相当技术力量和资质的单位负责实施。 3.3.6 在设备的验收启动阶段，应对设备的安装、调试进行电气设备性能技术监督检查验收，出具电气设备性能技术监督检查报告，提交运行和建设单位，建设单位应对存在问题进行整改。 3.3.7 在设备的生产运行过程中，应根据设备特点、运行情况、季节变化等加强运行监测和数据分析。如变压器（电抗器）的油温、油位、绝缘油色谱；SF6气体绝缘设备的气体压力；避雷器的泄流电流；发电机的机生产单位应注重全过程的数据积累，及时更新电气设备性能技术监督数据。 3.3.9 技术监督执行单位应根据季节特点和设备运行情况，开展电气设备性能技术监督专项检查，根据设备的检测试验结果、运行参数和设备的运行情况等，进行设备的诊断与状态评估，及时提出分析意见和改进措施。 3.3.10 生产运行和技术监督执行单位应积极采用先进可靠的试验和检测手段，如红外、紫外、超声波、光电技术、带电检测技术、雷电定位系统等，对受益设备进行诊断和状态评估，为设备检修维护策略、技术改造方案等提供策略依据。 3.3.11 应加强在线监测装置的入网和运行管理，在线监测装置的选用应遵循技术成熟、安全可靠的原则。 3.3.12 对于典型性、频发性缺陷的重要设备，要重点进行技术监督检查，并提 第 7 页 共 66 页 出整改措施和建议。 3.3.13 大修、技术改造项目应实行全过程电气设备性能技术监督，在方案审查、施工单位的资质审查、施工单位的资质审查、施工过程的质量控制、隐蔽工程的质量检查验收等环节，落实电气设备性能技术监督的要求。项目完成后，要形成完整的记录资料 3.3.14 总结运行经验和试验数据，采取相应的过电压保护措施，防止或减少产生电力设备过电压和雷害事故。 3.3.15 坚持运行检测和维护，采取有效防污闪措施，防止或减少，户电气设备性能技术监督的分类管理 4.1 电气设备性能技术监督的高压电力设备按电压等级和设备容量划分为三类，并按设备类别进行分级监督管理。 A类高压电力设备： (a)330-750kV的电力变压器、电抗器、互感器； (b)330-750kV的组合电器，断路器和隔离开关； (c)330-750kV的套管、绝缘子、耦合电容器和其他电器； (d)330-750kV的输电线路和电力电缆； (e)330-750kV的避雷器、接地装置和其他过电压保护装置； (f)200MW及以上容量的发电机。 B类高压电力设备： (a)110-220kV的电力变压器、电抗器和互感器； (b)110-220kV的组合电器、断路器和隔离开关； 第 8 页 共 66 页 (c)110-220kV的高压套管、绝缘子、耦合电容器和其他高压电器； (d)110-220kV的避雷器、接地装置和其他过电压保护装置； (e)110-220kV的输电线路和电力电缆； (f)10-35kV的消弧线圈和集合式电容器； (g)30-150MW容量的发电机； (h)500kW以上容量的电动机 C类高压电力设备： (a)6-35 kV的电力变压器、电力电抗器、互感器； (b)6-35kV的组合电器、断路器和隔离开关； (c)6-35kV的套管、绝缘子、耦合电容器、电力电容器和其他高压电器； (d)6-35kV的避雷器、消弧线圈、接地装置和其他过电压保护装置； (e)6-35kV输电线路和电力电缆； (f)25MW及以下容量的发电机、调相机； (g)容量小于500kW的高压电动机。 4.2 三级高压电力设备的管理 4.2.1 A类高压电力设备的电气设备性能技术监督由西北电网有限公司和省电力公司共同管理；甘肃电力科学研究院和西北电力试验研究院共同负责技术管理工作。 4.2.2 B类高压电力设备的电气设备性能技术监督由省电力公司归口管理，甘肃电力科学研究院负责技术管理工作。 4.2.3 C类高压电力设备的电气设备性能技术管理由各供电公司（有限责任公司）和刘家峡水电厂自行管理。 第 9 页 共 66 页 4.3 A、B类高压电力设备运行中发生的事故、故障和绝缘缺陷、每季度由各供电公司（有限责任公司）和刘家峡水电厂电气设备性能专责人定期向省电力科学研究院上报电气设备性能监督季报表。省电力科学研究院将季报表汇总整理后上报省电力公司生技部，并报送西北电力试验研究院。 4.4 对A类高压电力设备发生的重大事故，省电力公司应组织省电力科学研究院等方面专业人员参加西北电网有限公司的调查分析。而对A类高压电力设备重大缺陷，省电力公司汇报，以便迅速采取措施，消除重大事故隐患。 4.5 对B类高压电力设备发生的事故，由省电力公司组织本省电力科学研究院等单位专业人员调查分析。B类高压电力设备重大缺陷，应及时向省电力公司汇报，并迅速采取措施。 4.6 对C类高压电力设备各供电公司（有限责任公司）和刘家峡水电厂应及时消除缺陷，防止发生设备损坏事故。C类高压电力设备重大技术问题和故障检测委托省电力科学研究院协助解决。 5 技术管理 5.1 省电力公司应组织本省的电气设备性能专责人参加西北电力有限公司召开的电气设备性能专业会议；省电力公司每年组织召开一次年度电气设备性能工作会议。 5.2 电气设备性能技术监督总结 5.2.1 标准、规程、反措执行情况。 5.2.2 电气设备性能技术监督管理工作开展情况。 5.2.3 预试率、消缺率、完好率等技术指标完成情况。 5.2.4 受监设备的绝缘事故、故障、异常及缺陷消除情况。 第 10 页 共 66 页 5.2.5 新技术、新仪器应用情况。 5.2.6 存在问题及下阶段的工作重点。 5.2.7 绝缘、过电压、防污闪等电气设备性能技术监督汇总表见A1-A5. 5.3 电气设备性能监督管理制度 a)电气设备性能监督实施细则和管理制度； b)电气设备性能监督岗位责任制度； c)电气设备性能监督考核制度； d)高压电气设备缺陷管理制度； e)绝缘试验和油化试验仪器仪表管理制度； f)电气设备性能监督年度工作计划； g)电气设备性能监督技术培训制度。 5.4 电气设备性能监督技术档案 各供电公司（有限责任公司）和刘家峡水电厂等电气设备性能专责人应建立建全电气设备性能技术监督档案资料； 5.5 专业技术培训 应加强电气设备性能专业技术培训工作，逐步提高电气设备性能专责人和高压试验人员的技术水平。 6 监督指标 针对电气设备性能技术监督中绝缘、过电压、防污闪三个方面的工作，电气设备性能监督有以下6个考核指标。 6.1 预防性试验完成率(简称预试率)为: 预试率=(实际完成预试的设备台数/计划预试的设备台数)100% 第 11 页 共 66 页 要求各单位每年110kV及以上高压电气设备的预试率应大于98%. 6.2 110kV及以上高压电气设备的缺陷消除率(简称消缺率)为: 消缺率=(设备缺陷已消除台数/设备消缺总台数) 100% 要求各单位110kV及以上高压电气设备的消缺率应大于85%. 6.3 110kV及以上高压电气设备的事故率为: 事故率=(设备事故台数/设备总台数) 100% 要求110kV及以上高压电气设备的事故率应小于0.2%. 6.4 110kV及以上输电线路的雷击跳闸率为:雷击跳闸率为: 雷击跳闸率=(线路雷击跳闸次数40)/(线路总长度雷电日数) 要求110kV及以上输电线路的雷击跳闸率应小于0.02次/百公里年. 6.5 110kV及以上输电线路的污闪跳闸率为: 线路污闪跳闸率=线路污闪跳闸/次数线路总长度 要求110kV及以上输电线路的污闪跳闸率应小于0.08次/百公里年. 6.6 110kV及以上变电站的污闪跳闸率为: 变电站污闪跳闸率=变电站污闪跳闸次数/变电站总数 要求110kV及以上变电站的污闪跳闸率应小于0.05次/百座年. 7 监督统计报表 7.1 高压电力设备(线路)事故缺陷季报表; 7.2 各供电公司（有限责任公司）和刘家峡水电厂电气设备性能责任人应于下季度第一个月的3日前向甘肃电力科学研究院的电气设备性能专责人报送上一季度的季度报表（节假日顺延）报表方式有电子邮件、传真和邮寄等。(见表 A.1A.5); 第 12 页 共 66 页 7.3 各供电公司（有限责任公司）和刘家峡水电厂电气设备性能责任人应于每年1月3日前向甘肃电力科学研究院专责人报送上年度工作总结和各种年度统计报表。 7.4 甘肃电力科学研究院专责人应及时向省电力公司和西北电网有限公司报送省电力公司电气设备性能监督的年度工作总结。 报表如下： 第 13 页 共 66 页 表 Al: 电气设备绝缘定级汇总表 填 填报日期 : 报 单 位 : 第 1 页 共 66 页 第 2 页 共 66 页 准批 、 表 A2: 电气设备绝缘缺陷汇总表 填填报日期 : 报 单 位 : 第 3 页 共 66 页 第 4 页 共 66 页 批准 : 表 A3: 电气设备绝缘事故情况汇总表 填报单位: 填报日 期 : 第 5 页 共 66 页 第 6 页 共 66 页 批准 : 表 A4: 线路雷击跳闹情况汇总表 填报单位: 填报日期 : 第 7 页 共 66 页 雷击跳闸率 ( 事故率 )=( 实际雷击跳闸 ( 事故 ) 次数 / 线路总长度 ( 百公里 )(40 雷电日 / 实际雷电日 ) 单位为 : 次 / 第 8 页 共 66 页 百公里年 (40 雷电日 ) 2. 事故次数指线路跳闸后 , 重合闸未动或重合闸动作后未成功的次教. 3. 跳闸率、事故率和线路总长度按 750KV 、 500KV 、 330KV 、 220KV 、110KV 分别统计 . 填写: 审核 : 批准 : 表 A5: 线路污闪跳闹情况汇总表 填报单位: 填报日期 第 9 页 共 66 页 第 10 页 共 66 页 批准 : 第 11 页 共 66 页 甘肃省电力公司电气设备性能技术监督考核表 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 附件1：电气设备性能监督常用标准 1. DL/T596-1996 电力设备预防性试验规程 2. GB 50150-2004 电气装置安装工程电气设备交接试验标准 3. 甘肃省电力公司 电气电气设备性能技术监督制度 5. DL/T 620-1997 交流电气装置的过电压和绝缘配合 29 6. DL/T6211997 交流电气装置的接地 7.GB50169-92 电气装置安装工程 接地装置及验收规范 8.GB/T 5582-93 高压电力设备外绝缘污秽等级 9.DL/T 573-95 电力电力变压器检修导则 10.DL/T 595-1996 六氟化硫电气设备气体监督导则 11国家电网公司十八项电网重大反事故措施 附件2：应具备的电气设备性能监督资料 1.符合实际情况的电气设备一次系统图、防雷保护与接地网图纸; 2. 电气设备的出厂试验报告,安装使用说明书和随设备提供的图纸资料； 3. 电气设备的安装验收记录和交接试验报告； 4. 电气设备的台帐； 5. 电气设备大修和技术改造报告； 30 6. 电气设备运行中的缺陷和缺陷处理记录； 7. 电气设备事故分析报告和反事故措施； 8. 电气设备历年预防性试验计划和年度工作总结； 9. 电气设备预防性试验报告； 10.电气仪器仪表和测试设备的技术档案和定期校验记录。 31 甘肃省电力公司系统内电厂电气设备性能监督考核办法 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 4. DL/T596-1996 电力设备预防性试验规程 5. GB 50150-1991 电气装置安装工程电气设备交接试验标准 6. 甘肃省电网公司 电气电气设备性能技术监督制度 5. DL/T 620-1997 交流电气装置的过电压和绝缘配合 6. DL/T6211997 交流电气装置的接地 7.GB50169-92 电气装置安装工程 接地装置及验收规范 50 8.GB/T 5582-93 高压电力设备外绝缘污秽等级 9.DL/T 573-95 电力电力变压器检修导则 10.DL/T 595-1996 六氟化硫电气设备气体监督导则 11国家电力公司防止电力生产重大事故的二十五项重点要求 附件2：应具备的电气设备性能监督资料 1.符合实际情况的电气设备一次系统图、防雷保护与接地网图纸; 2. 电气设备的出厂试验报告,安装使用说明书和随设备提供的图纸资料； 3. 电气设备的安装验收记录和交接试验报告； 4. 电气设备的台帐； 5. 电气设备大修和技术改造报告； 6. 电气设备运行中的缺陷和缺陷处理记录； 7. 电气设备事故分析报告和反事故措施； 8. 电气设备历年预防性试验计划和年度工作总结； 51 9. 电气设备预防性试验报告； 10.电气仪器仪表和测试设备的技术档案和定期校验记录。 52
