公路工程监理工作程序及质量控制节点.pptx

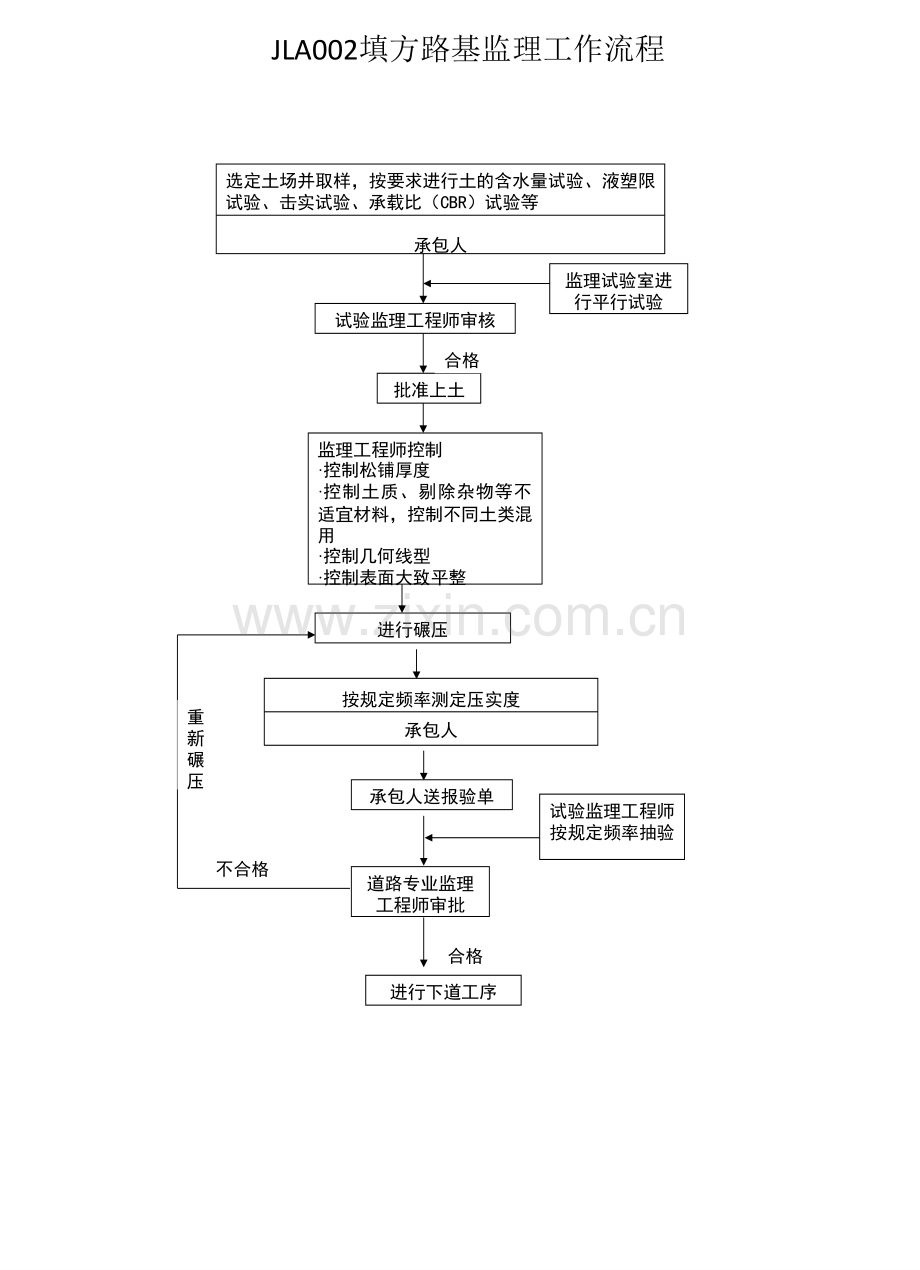

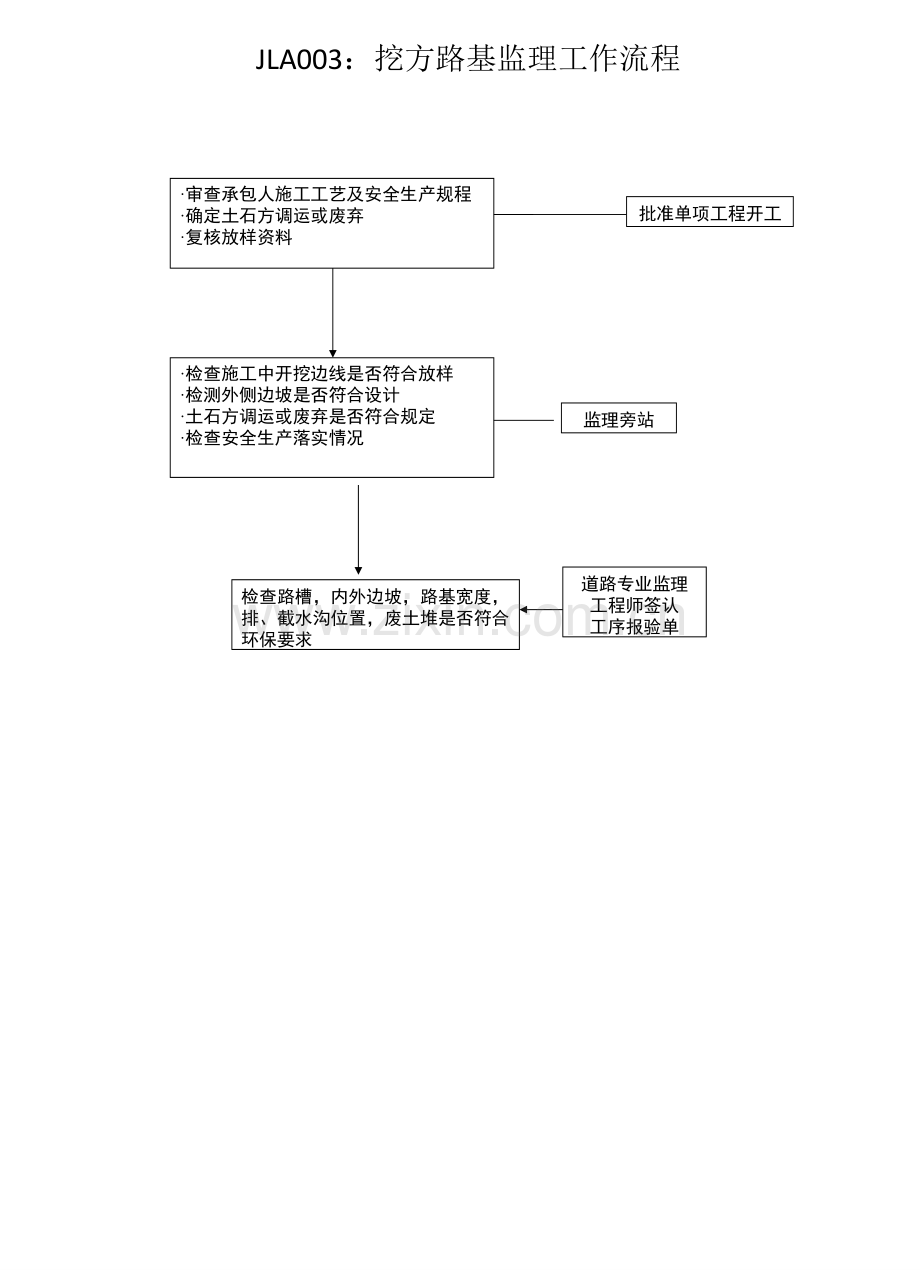

JLA002填方路基监理工作流程试验监理工程师审核批准上土监理工程师控制控制松铺厚度控制土质、剔除杂物等不适宜材料，控制不同土类混用控制几何线型控制表面大致平整进行碾压承包人送报验单道路专业监理工程师审批进行下道工序不合格重新碾压试验监理工程师按规定频率抽验监理试验室进行平行试验选定土场并取样，按要求进行土的含水量试验、液塑限试验、击实试验、承载比（CBR）试验等承包人合格合格按规定频率测定压实度承包人JLA003：挖方路基监理工作流程 检查路槽，内外边坡，路基宽度，排、截水沟位置，废土堆是否符合环保要求批准单项工程开工审查承包人施工工艺及安全生产规程确定土石方调运或废弃复核放样资料检查施工中开挖边线是否符合放样检测外侧边坡是否符合设计土石方调运或废弃是否符合规定检查安全生产落实情况道路专业监理工程师签认工序报验单监理旁站JLA004：软基处理监理工作流程施工前准备工作熟悉图纸、试验程序方法检查机具、设备场地清理、平整试验桩测试符合要求测量、放样、定位软基处理(根据实际情况选择处理方法)现场监理旁站符合要求检测验收承包人自检监理抽检合格中间交工JLA005：路基整修监理工作流程复核承包人放样资料批准承包人整修方法及资料检验高程、平面位置、宽度、横坡度、平整度（表面无干松裂纹、弹簧）、边坡坡比、边沟尺寸及其外观质量监理工程师组织验收并签署中间交工证书不合格合格合格JLB001：分项工程开工申请流程图 不合格承包人开工前准备工作备工作承包人递交开工申请报告开工报告主要内容：测量坐标计算试验工程师确认的建材报验单和施工配合比施工组织和施工技术方案、质量、安全保证体系施工进度计划，施工人员安排施工材料、机具准备情况施工详图监 理 审 核开工条件审核内容施工场地及测量数据放样情况建材进场情况及试验结果施工详图，施工技术方案及工艺主要施工技术人员的资质，数量专业工程师审查高审核机具进场情况质量，安全,环保的保证体系等设施情况签署开工报告分项工程开工1施工内容及基本情况2施工详图，大样图3施工计划，进度图表4施工技术方案，方法，措施5施工工艺流程图6测量坐标计算，放样7安全，质量保证体系8材料试验9机具准备10环保措施11临时设施合格JLB002：分项工程交工流程图分项工程开工每道工序完工后开工准备补充承包人自检填报工序质量检验申请批复单专业监理工程师进行质量检查分项工程完工承包人自检填报分项工程中间交工验收申请报告监理工程师接到承包人申请报告后主持中间交工验收签认分项工程中间交工证书返工合格不合格不合格不合格合格合格不合格合格合格JLB003：桥梁工程监理流程图 桥梁工程开工申请审批检查批准测量控制网检查批准施工技术方案和进度计划检查工地实验室检查施工材料，施工控制指标，做对比试验审核施工人员、设备及材料准备情况检查安全、环保措施桥面系监理横隔板施工监理防撞墙、栏杆、灯柱、人行道等监理桥面附属工程监理 批准开工 交工验收竣工验收下部工程监理下部工程开工申请审批基础工程施工监理承台、墩身、墩柱、盖梁、桥台监理台背回填和锥坡砌筑监理上部工程监理预制梁，预制构件施工监理支座安装施工监理预制梁安施工监理现浇箱梁施工监理悬臂浇筑，悬臂安装施工监理拱桥、拱圈、拱上结构施工监理斜拉桥、索塔、主梁系、缆索施工监理JLB004：明挖基础施工监理工作流程基础测量定位检查审批开工报告审核工料机准备情况混凝土配合对比试验基底检 标高 平面位置查认可 地质复查 承载力试验审核结果模板检查（常规）审核结果钢筋检查（常规）审核结果混凝土浇筑（常规旁站）审核结果混凝土成品检查中间交工检查验收承包人重测不合格作地基处理，设计变更不合格承包人返工修补不合格承包人返工修补不合格承包人作返工修补取芯试验不合格合格合格合格合格合格LB005：钻孔灌注桩施工监理工作流程测量定位检查审核结果检查埋设护筒合格审批开工申请人、材料、机械审批试桩总结审批混凝土设计、对比试验材料抽验试验承包人重测试桩检验审批试桩报告审批试验工艺试验核定的指标监理旁站，检查试桩施工同意开工钻孔、清孔检查检查孔深、孔径、偏位、泥浆、沉淀层承包人返工审核结果不合格钢筋检查合格审核结果不合格承包人返工合格混凝土灌注监理旁站导管悬高、埋深混凝土标高、进尺无破损检测确定数量、桩位审定测桩资格认可测桩报告检查试验报告分项工程交工验收不合格合格JLB006：钢筋混凝土工程施工监理工作流程测量放样检查轴线位置外形尺寸支撑 接头 焊接 位置拌和坍落度振捣外观外形尺寸模板检查钢筋检查混凝土浇筑监理旁站检查混凝土成品检查验收中间交工验收JLB007：后张法预应力混凝土预制梁施工监理工作流程底模检查不变形扭曲强度合格不影响振捣审核结果不合格承包人修整合格审核开工报告审核人、材料、机械仪器的检验，标定工艺设计和计算复核材料抽检试验报告混凝土设计、对比试验审核结果补充开工报告不同意同意钢筋、预埋件检查（常规）养生检查蒸气养生控制温度、湿度、时间混凝土强度检查张拉监理旁站应力伸长量施工应力程序断丝及滑丝混凝土强度继续养生发现问题承包人及 时调 整不符合规定压浆监理旁站水泥浆稠度、配合比压浆次序灌浆压力审核结果返工修整不合格合格模板检查（常规）审核结果返工修整不合格合格混凝土浇筑常规旁站责令承包人及时调整生产，改进工艺封 堵外形尺寸凿毛清洗及时调整发现问题混凝土成品检验（常规）分项工程交工验收JLB008：先张法预应力混凝土预制梁施工监理工作流程张拉台检查l台座稳定性l钢梁刚度l松张设施l底模检查l场地排水审核结果修整开工报告审批l复核：人、材料、机械l材料抽样试验l油压表、千斤顶标志l审核施工工艺、张拉应力l混凝土设计、对比试验l锚具检查审批结果l应力、伸长量l应力程序l张拉次序l断丝及滑丝合格不合格补充开工报告不同意同意张拉监理旁站检查随时调整发现不正常钢筋检查（常规）蒸汽的温度、湿度、时间养生检查l强度符合设计l不引起混凝土损伤松张检查强度合格继续养生不合格（常规）混凝土成品检验分项工程交工验收审核结果返工处理模板检查（常规）审核结果返工处理混凝土浇筑（常规旁站）发现不合格随时调整不合格合格不合格合格JLB009：桥梁支座安装监理工作流程l厂家出厂合格证l抽样检验支座成品检查审批结果测量检查审核结果l全数检验l更换厂家审核开工报告审批结果补充开工准备l标高l平面偏位l顶面倾斜度支座垫石检查审批结果承包人返工l标高l平面位置l四周高差l气温及距离调整支座安装检查承包人返工审批结果签认检验单分项工程交工验收不合格合格不合格不同意同意合格不合格合格不合格承包人返工JLB010：预制梁安装监理工作流程l审查工、料、机到位情况l吊装方案l承载试验报告l安全措施审批开工报告审批结果承包人重作开工准备l梁体损伤l外形尺寸l裂纹调查构件检查l平面位置l倾斜度吊装就位检查l全跨安装就位后，重新检查调整l焊接固定认可后临时固定审批结果审批结果横隔板施工、安装分项工程交工验收不同意同意合格承包人整修承包人调整合格不合格不合格JLB009：桥面工程监理工作流程审查施工工艺审核混凝土配合比原材料检验复核各部位放样批准桥面系开工检查进场成品，合格验收按施工工艺施工要求检查各项目施工检查各部位几何尺寸、位置正确签 认工 序报验单JLB010：砌体工程监理工作流程 备料检查强度试验块度、厚度修凿规格材料作废停止收料审核结果不合格合格开工报告审批人、材料、设备测量合格砂浆试验备料合格承包人重测定位测量检查审核结果不合格合格同意开工拆除返工审核结果不合格砌体砌筑砂浆检查平整度缝宽外形尺寸勾缝检查砂浆标号嵌深缝宽合格审核结果凿除重勾不合格养 生中间交工验收合格JLB011：排水及小型结构物工程监理工作流程 审查施工工艺按承包人开工先后安排监理工作检查施工放样复核承包人的砂浆、混凝土配合比检查预制场检查钢筋模板混凝土压试件检查混凝土强度构件预制以中心桩为依据检验开挖断面测定基底标高检验基底承载力基础工程预制件进场检验基坑开挖尺寸检查圬工砌体质量检查混凝土强度、模板、钢筋检查施工缝、沉降缝检查下部工程预制安装洞口铺筑处理检查符合要求批准开工报告生产厂考察抽查模板钢筋混凝土抽取试件预制件工艺检查合格，签认隐蔽工程报验单检查合格，签认工序报验单检验合格，签认中间交工证书JLB012：护坡、挡土墙、护肩工程监理工作流程 检查结果返工承包人根据合同要求、规范规定，自检合格，并报有关资料填报施工放样检验单承包人检查施工放样监理验槽（基坑）现场监理人员检测砌筑材料双方选择试样、承包人自检进行砌筑监理旁站砌体构筑物检测双方选择位置、承包人自检填写质量检验单承包人填写监理签认抽检监理工程师审批签发交工证书监理工程师同时附上测量及放样资料不合格重测合格控制各部尺寸及高程按规定频率随机抽样检测强度试验监理旁站控制砌体咬扣、错缝 及砂浆饱满检查泄水孔位置及防 水设施等按规定频率检验不合格合格JLC001：路面底基层、基层施工监理工作流程经配合比设计及试验确定混合料的配合比、最大干密度、最佳含水量并报验承包人监理试验室进行平行试验重配按规定检验频率、承包人自检混合料的灰剂量、压实度及无侧限抗压强度进行下道工序合格合格开工前准备现场监理人员或试验人员按抽检频率取样送监理试验室试验试验路监理试验机具组合、松铺厚度、压实度、碾压遍数试验路合格，并作为工程一部分，批准承包人正式开工底基层、基层大面积施工施工监理逐层逐段检验合格后签认承包人填写检验报告单路面监理工程师审批不合格监理工程师审核不合格JLC002：沥青混合料施工监理工作流程 监理、承包双方共同取样检测原材料现场摊铺碾压合格承包人及监理各自按规定频率检测铲除重铺合格监理工程师审核不合格承包人自检厂（场）质保书承包人填报材料报验单监理试验室平行试验合格承包人进行混合料配合比设计监理工程师审核配合比设计不合格监理试验室平行试验拌合站试拌合格不合格监理工程师审批不合格签认 JLC003：沥青面层施工监理工作流程 分项工程完工 检验合格签署中间交工证书审查施工工艺流程 沥青混合料配合比 以承包人申请的配合比做对比试验检查承包人进场的机械、试验设备检查放样及下承层整修、清扫情况检查拌和站环保措施施工前期沥青混合料级配、含油量随时检测拌合、摊铺、碾压各阶段温度测定压实度、厚度及各项几何指标试验路检测不合格批准试验路施工控制混合料加热温度、出厂温度，进料计量，抽查拌合料的集料级配、沥青含量；外观均匀、无粒料分离 无花白、无成团结块拌合运输车辆覆盖、防止污染、降温控制混合料运达工地温度运输车底应无积水，为便于卸料只能涂刷经监理工程师同意的涂料外观均匀、无粒料分离 无花白、无成团结块运输正确放样（宽度、标高、横坡等）清扫表面透层油符合要求，保持铺筑连续，尽可能减少中间停机次数随铺挂线检查平整度等摊铺控制初、复、终压沥青混合料温度控制顺序、遍数、检测压实度外观平整，无轮迹、松散、裂缝、推挤、啃边、离析、拉沟等现象。碾压接缝紧密、平顺、无明显缝隙上、下层接缝不应设在同一位置接缝检查验收按交通部规范进行，并对各项检测指标进行质量评定接缝应与路中心垂直监理工程师施工控制合格合格工艺流程可行。拌合配合比与标准的一致。拌、运、铺、压各工序机械完好可以施工试验设备标定正确监理旁站签认工序报验单批准单项工程开工合格签认工序报验单不合格部分返工处理JLC004:沥青混凝土拌合工艺流程除尘处理贮 存、输 送、皮带机、料斗计 量定量料斗石粉配料翻斗车或小四轮牵引车冷料输送装载机烘干加热矿料热烘干机皮带机斗式提升机筛分贮存计量矿料热烘干机砂 子石料搅拌混 合料搅拌机成品料贮存监理旁站取样：作抽提及马氏试验带送熔化脱水沥青加热器（油锅）加热保温沥青输送泵计量沥青贮存罐沥青废气废水处理JLC005:水泥混凝土面层滑模摊铺监理工作流程 审查施工工艺流程、水泥混凝土配合比以承包人申请的配合比做对比试验检查承包人进场的机具设备、试验设备检查放样及下承层整修施工前期验证水泥混凝土配合比验证施工工艺验证机械设备检查各项几何尺寸试验路不合格合格监理工程师批准试验路开工监理旁站并抽样制作混凝土试件滑模支立高程、横坡、厚度必须符合要求挂线滑模检验进场材料及拌合投入料制做试件、控制拌合时间控制拌合到浇筑完毕时间混凝土拌制防止卸料斗内砼离折防止料车挂线；严格保证缝间距顺直、上下垂直；标高平面位置人工局部修整，拉毛胀缝、缩缝的设置摊铺表面喷洒养护剂适时切缝封闭交通、保湿养生灌缝养生切缝（纵横缝）、灌缝刻槽（拉毛）、路面清扫组织验收，按交通部规范要求验收，质量评定监理旁站，检测，合格后监理工程师签认工序报验单。不合格，承包人返工施工阶段监理工程师批准大面积施工JLD001:原材料质量控制监理工作总流程 注：1、此流程为各种材料监理抽样总流程。2、监理工程师进场后对各种材料抽样试验均由试验专业工程师负责实施；3、按施工规范要求承包人进场后应对所进料进行自检，承包人工地料场、料库监理按规定频率抽取料样不同材料分别试验试验结果合格试验结果不合格批准承包人使用通知承包人更换材料更换材料合格不合格工地承包人所用的各种材料在使用一定周期时、按规范要求重新抽样试验材料试验合格材料试验不合格JLD002:粗细集料质量控制监理工作流程承包人料场承包人自检细集料：级配，细度模数，含泥量粗集料：级配、压碎值、针片状含量监理工程师对料场进行鉴定监理工程师审批粗细集料进场使用合格承包人按规定频率自检、填写报验单监理按规定频率抽检监理工程师审批合格不合格通知禁止使用、自费运出现场继续使用不合格换料场JLD003:钢材质量控制监理工作流程钢材报验单监理试验室复验记录监理试验工程师审批合格钢材进入施工现场按规定频率自检承包人监理发现材料有问题时随时进行抽样检查报监理工程师审批禁止进入现场或降级使用不合格继续使用自检记录承包人厂方质保书钢材生产厂不合格换厂家或降级使用合格JLD004:砂浆质量控制监理工作流程承包人、监理按各自规定频率取样制作砂浆试件并养护配合比设计砌体工程开工承包人、监理各自填写取样试件的强度报告不合格试件试压，监理旁站监理工程师审批强度不合格，工程返工不合格认 可合格合格监理工程师批准JLD005:混凝土质量控制监理工作流程承包人进行配合比设计监理试验工程师审核监理试验室进行复核性试验监理工程师批准不合格重配合格现场混凝土拌合监理、承包人双方按各自规定频率取样制定砼试件、养护并按龄期试压填写混凝土强度报告监理工程师批准认可不合格钻芯取样检测监理、承包双方选择位置，取样后送监理试验室试验返工或补强认可合格合格JLE001:隧道工程质量控制监理工作总流程隧道支护质量监理：喷射砼材料如砂、石、配合比是否符合设计要求；喷射工艺、机械设备是否符合设计要求。签发开工申请隧道工程开工申请审批；施工现场调查隧道施工方案审核；隧道施工组织计划审批；隧道施工准备工作检查（包括人员、机具、测量、原材料试验）；质量安全保证措施；环保措施。洞口施工监理：洞口开挖放样检查；边界桩位、截水沟、中心线桩位、洞口位置桩检查；截水沟布设检查；土石方开挖情况的检查；洞口边、仰坡处的截水沟检查；随时纠正工程中的缺陷。隧道掘进质量监理：洞口导线布设检查；洞内施工测量监督（洞内水准点加密、水准测量精度满足要求）；竖井联系测量监督；贯通误差调整监控；隧道开挖的方法程序监控，特别是药室的布设；安全设施及措施的检查环保措施检查洞口坡面防护监理要求：喷锚加固检查；植草护坡检查；砌石护面检查；砌石挡土墙检查洞口建筑检查；喷锚支护法施工流程图确定施工方法开 挖监控量测量初期支护围岩稳定防水设施二次衬砌结 束否质量验收承包人自检监理抽检中间计量支付隧道内路面工程 质量监理与路面质量监理流程相同不合格不合格合格JLE002:明洞及洞门施工监理工作流程明洞及洞门土石方开挖1坡面防护、喷锚支护2洞面喷锚支护及长管棚施工逐层逐项质量自检，并报验监理工程师检查、抽验铺设防水层明洞及洞门配筋、混凝土浇筑洞门砌筑回填碎石排水沟砌筑、混凝土预制块、铺砌、草皮铺植监理工程师抽检监理工程师签发中间交工证书分项工程开工申请监理工程师审查合格不合格不合格合格JLE003:洞内开挖施工监理工作流程爆破作业承包人提交洞内开挖方案监理审查开挖方案钻炮眼炮眼的位置、深度、角度、间距监理按炮眼布置图检查检查炮眼装药和堵塞炮泥 安全检查 起 爆 采取措施合格不合格合格不妥之处，完善 安全检查 采取措施不合格 装渣运输开挖断面尺寸验收、检查围岩稳定、判断围岩类别不合格整修合格填报工序质量检验单监理工程师进行质量检查，签认质检单进行下道工序合格JLE004:喷射混凝土施工监理工作流程 检查钢架加工制作及安装型钢、格栅钢架制作形式和尺寸，钢架地强度和刚度，钢架安装位置、间距、纵向联接筋，钢架应与垂直隧道中线，钢架与锚杆头、钢筋焊接 喷射砼质量控制喷射距离、角度，现场制作试件喷射密度、均匀，喷射工艺及控制回弹量和减少粉尘，控制分层喷射的厚度和间隔时间检查养生监理验收进行下道工序监理旁站全过程并记录不合格合格不合格，完善不合格，完善不合格，完善检查施工准备情况：人、料、机到位，钢筋，砼配合比及外掺剂用量，施工工艺及安全措施锚杆验收合格 检查钢筋加工制作及安装钢筋直径及网格间距钢筋网随受喷面起伏铺设固定结点满足喷射要求保护层厚度及搭接宽度可选择使用JLE005:锚杆施工监理工作流程 检查施工准备情况人、料、机到位，锚杆基材抽验砂浆配合比及外掺剂用量检查审核施工工艺及安全措施开挖断面尺寸大小验收合格初喷砼厚度确定锚杆安装尺寸开挖断面尺寸大小验收合格初喷砼厚度 钻孔施工高压冲洗孔眼 检查孔眼注浆注浆饱满、无孔洞现场制作试件插装锚杆并固定 监理验收 砂浆养生进行下道工序旁站监理、检查孔深并记录 锚杆加工质量检查1.锚杆材料抗拉强度、延展性及弹性2.锚杆规格3.加工质量旁站插装锚杆确保锚杆长度合格不合格合格JLE006:隧道排水系统施工监理工作流程检查施工准备1.审核施工工艺2.充分调查围岩渗水情况3.各种排水管质保证明和抽检检查环向排水管埋设1.埋设间距，2.圆顺且紧贴渗水岩壁3.固定结点牢固，满足要求4.与纵向排水盲管连接紧密检查纵向排水盲管埋设1.盲管坡度，水流方向，2.盲管包裹安装情况，3.与上下排水管连接紧密检查横向排水盲管埋设1.盲管坡度，2.接头，3.上部缓冲层中央排水管基坑检查 基底是否需处理？铺设管节1.坡度、水流畅通，2.透水孔的一面朝上，3.接缝密封填实透水试验 基坑回填环向排水管外观检查1.玻璃纤维布或塑料滤布是否套紧2.涂塑层是否均匀、老化3.管径及塑性变形情况盲管材质及规格检查1.是否老化、变脆、变形，2.管径、管壁厚度，3.管身透水孔孔径和间距合格土工布覆盖透水孔不合格基底换填是 预制管检查1.管径、管壁厚度，2.是否变形或严重裂缝，3.管身透水孔是否畅通合格JLE007:隧道防水层施工监理工作流程检查承包人施工准备1.审核施工工艺2.防水层材料质保证明和抽检 检查承包人施工准备1.表面显著凹凸喷射找平2.欠挖加以凿除3.外露锚杆头及钢筋切除4.检查喷层表面是否漏水及处理检查防水卷材铺设1.与喷射砼凹凸面相密贴，2.固定结点满足要求，3.预留搭接宽度4.检查是否划破、扯破、扎破防水卷材搭接处理1.搭接宽度满足要求2.焊接或粘贴连接紧密3.接头无气泡、折皱及空隙进行下道工序监理验收 防水材料外观检查无断裂、变形、穿孔等缺陷不合格合格JLE008:二次衬砌施工监理工作流程开工报告1.承包人衬砌施工方案，2.原材料加工及堆放，防水砼配合比试验报告，3.模板台车、运输、输送泵机械设备的配备4.技术负责、质检员、施工人员调配5.安全环保措施监理审核1.洞身开挖后超欠挖检查，严禁欠挖；2.围岩收敛量测，检验围岩的稳定性；3.初期支护喷射混凝土表面是否平顺，有否钢筋、锚杆露头；4.预埋（挂）软式透水管，铺设复合防水卷材及搭接质量监理工程师审核，签认检验单 衬砌监理旁站1.水泥、钢筋、水、外加剂及粗集料等原材料质量及砂、石料级配试验、砼配合比、钢材强度等；2.衬砌模板台车调试安装测量放样；3.钢筋混凝土中钢筋绑扎；4.沉降缝、施工缝、止水带、止水条的设置与砼浇筑、浇水养护；5.抽检砼塌落度；在拱、墙浇筑处各取试块抽检砼强度监理工程师审核，签认检验单签认检验单，监理工程师和承包人共同计量不合格、完善合格不合格，返工合格不合格，返工合格JLE009:衬砌装饰工程施工监理工作流程分项工程开工申请监理工程师审查材料、人员、试验、施工组织、施工质量保证体系，并审批该单项工程开工监理检查贴面瓷砖、涂料出厂合格证，合格后同意该材料进场 原材料清退出场不合格监理抽样瓷砖、涂料送到有关单位鉴定 承包人自行将原材料清出场外不合格监理工程师对已完二次衬砌的隧道系统检查：隧道净空；衬砌外观。衬砌错台情况；预留洞室；预埋管；电缆沟、排水沟监理工程师检查瓷砖贴后表面平整度、接缝平顺度、其高低差在允许范围内，检查喷涂后外观质量，并签认填写质量检验报告单，分项工程完成验收不合格，处理JLF001:交通工程质量控制监理工作总流程承包人：1.提交开工申请表，检查批复单 2.提交原材料质检、鉴定资料 3.施工组织设计监理工程师按规定频率进行抽检：1.标志牌：同规格的钢管的材质、内外径、壁厚，不同规格的铝板的材质、反光膜。2.波 形 护 栏：波 形 板 镀 锌 层 厚 度、几 何 尺 寸、圆 柱 长 度、内外径镀锌层厚度。3.标线材料：标线漆的质量、反光珠的质量、反光扭的反光程度，资料是否齐全。4.放样机、划线器、热熔炉、水线器等机具的检查。监理旁站监理批复：1.签认开工申请表和检验批复单；2.同意构件加工制作；3.同意标志牌基础定位、开挖、浇筑砼基础；4.标线试验段开工；5.波形护栏桩及轮廓标施工。不合格验收：构件制作、标志牌基础砼、标线试验等标志牌安装（各种不同型号德标志牌），全线标线施工（主车道线、斑马线、减速线），波形板的安装、调试，反光扭的安装，轮廓标的安装（立式、附着式）。监理、承包人联合检查 交工验收合格JLF002:交通工程设施原材料监理工作流程生产厂家资质审查，考查其生产设备、工艺及质保体系生产厂商的确定 材料抽查试验防锈层厚度无气泡、裂纹、疤痕、折叠端的分层基材的抗拉强度、屈服强度、延伸率所有扣件质量监理审批审查承包人设备及施工工艺材料进场运输质量控制材料堆放场地检查排水系统检查安全措施进行下一道工序不合格合格JLF003:交通标志安装监理工作流程签发交工证书检查承包人施工准备情况审核承包人施工方案及计划基础砼配合比设计及对比试验原材料的选择及抽检复核安装平面位置测量放样交 通 标 志 原 材 料 质 量 监 理（详 见JLF002）检查标志牌文字字体、大小、颜色反光膜等级文字拼写正确表面平整、反光良好监理审核 检查基础开挖地质条件尺寸大小、平面位置、深度基底承载力砼浇筑施工基础回填压实监理审核基础预埋件检查平面位置准确预埋牢固交通标志安装检查吊装工艺及安全措施扣件牢固竖直、方向正确监理审核合格不合格合格不合格合格不合格JLF004:波形梁安装监理工作流程检查承包人安装准备情况人、料、机到位材料抽检审核安装工艺波 形 梁 材 质 质 量 监 理（详 见JLF002）承包人测量放样 监理审核立柱埋设立柱间距、高度立柱竖直度、顺直度立柱牢固波形梁板安装扣件牢固线型顺直拼合接头开口朝向与交通流方向相同监理审核签发交工证书不合格合格合格不合格JLF005:隔离墙、隔离栅安装监理工作流程检查承包人安装准备情况审核安装工艺及安全措施基础砼配合比原材料的选择及抽检原材料质量监理（详见JLF002）承包人测量放样监理复核检查基础开挖地质条件、平面位置、尺寸大小和埋置深度立柱安装浇筑基础砼立柱竖直度调整固定隔离墙、隔离栅安装线型平顺扣件牢固监理验收签发交工证书JLF006:路面标线监理工作流程检查承包人施工准备情况人料机到位原材料的选择与抽检审核施工工艺标线材料质量监理（详见JLF002）承包人测量放样监理审核喷涂位置清扫或凿毛涂料质量控制涂料颜色选择涂料加热温度标线喷涂或刮板施工控制划线机连续工作、匀速反光球珠撒布均匀标线搭接处理线型顺直流畅厚度、宽度检查交通管制及养生情况监理验收签发交工证书不合格不合格重新放样合格JLF007:反光路钮安装监理工作流程反光路钮材料质量监理（见JLF002）承包人测量放样监理审核安装位置凿毛清扫洁净、干燥涂刷粘合剂反光路钮安装方向、间距正确线型顺直流畅反光面朝向正确检查交通管制及养生监理验收签发交工证书合格不合格合格不合格重新放样JLF008:通信及电力管道预埋施工监理工作流程管道材料质量监理（见JLF002）基坑放样检查基坑开挖检查平面位置、尺寸大小、预埋深度排水状况监理验收 铺筑砂垫层检查砂垫层厚度、表面找平 管道铺设检查管道排列顺序正确管道捆绑结点间距满足要求结点牢固管道接口紧密防水基坑回填、适当压实管道试通检验检查试通设备试吹长度监理验收签发交工证书合格不合格返工处理不合格返工合格JLF009:苗木种植监理工作流程检查承包人施工准备情况审核苗木种植方案和计划苗木病虫害检查苗木和肥料选择确定苗木种类和大小监理批准开工 检查种植区域内清理情况坡度表面平整度土质换土否检查种植坑开挖种植坑平面位置、尺寸大小种植坑深度监理验收检查底肥撒铺苗木种植及填土覆盖 定期浇水、除虫和覆盖苗木成活率自检承包人提交报验单监理验收签发交工证书合格不合格补植选择种植土换填是JLF010:草皮铺植监理工作流程检查承包人施工准备情况审核草皮铺植方案和计划草皮种类肥料选择草皮病虫害检查 监理批准开工检查种植区域内清理情况草皮表面平整度土质换土否检查底肥撒铺草皮铺设及固定 定期浇水、除虫和覆盖草皮成活率自检承包人提交报验单监理验收签发交工证书合格不合格补植选择种植土换填是否JLF011:播种绿化监理工作流程检查承包人施工准备情况审核播种方案和计划种子和肥料选择播种坡面施工到位监理批准开工检查种植区域内清理情况坡度表面平整度土质换土否检查底肥撒铺 均匀播种薄膜覆盖发芽检查定期浇水和除虫承包人提交报验单监理验收签发交工证书合格不合格补播选择种植土换填是否JLF012:改良喷播和客土喷播监理工作流程检查承包人施工准备情况人料机到位情况客土、种子、肥料的选择和拌和比例确定审查施工工艺和安全措施监理批准开工检查挂网施工网的固定网与网搭接宽度检查喷播区域内清理情况剔除孤石、悬石表面平整监理验收检查底土泥浆喷撒底土土质检验底土拌和及泥浆稠度检验喷撒均匀 检查客土喷播控制客土、种子、肥料拌和比例拌和均匀性检查喷播均匀检查发芽情况，承包人定期浇水和除虫薄膜覆盖承包人自检成活率并提交报验单监理验收签发交工证书不合格不合格补播合格合格
