水利水电工程

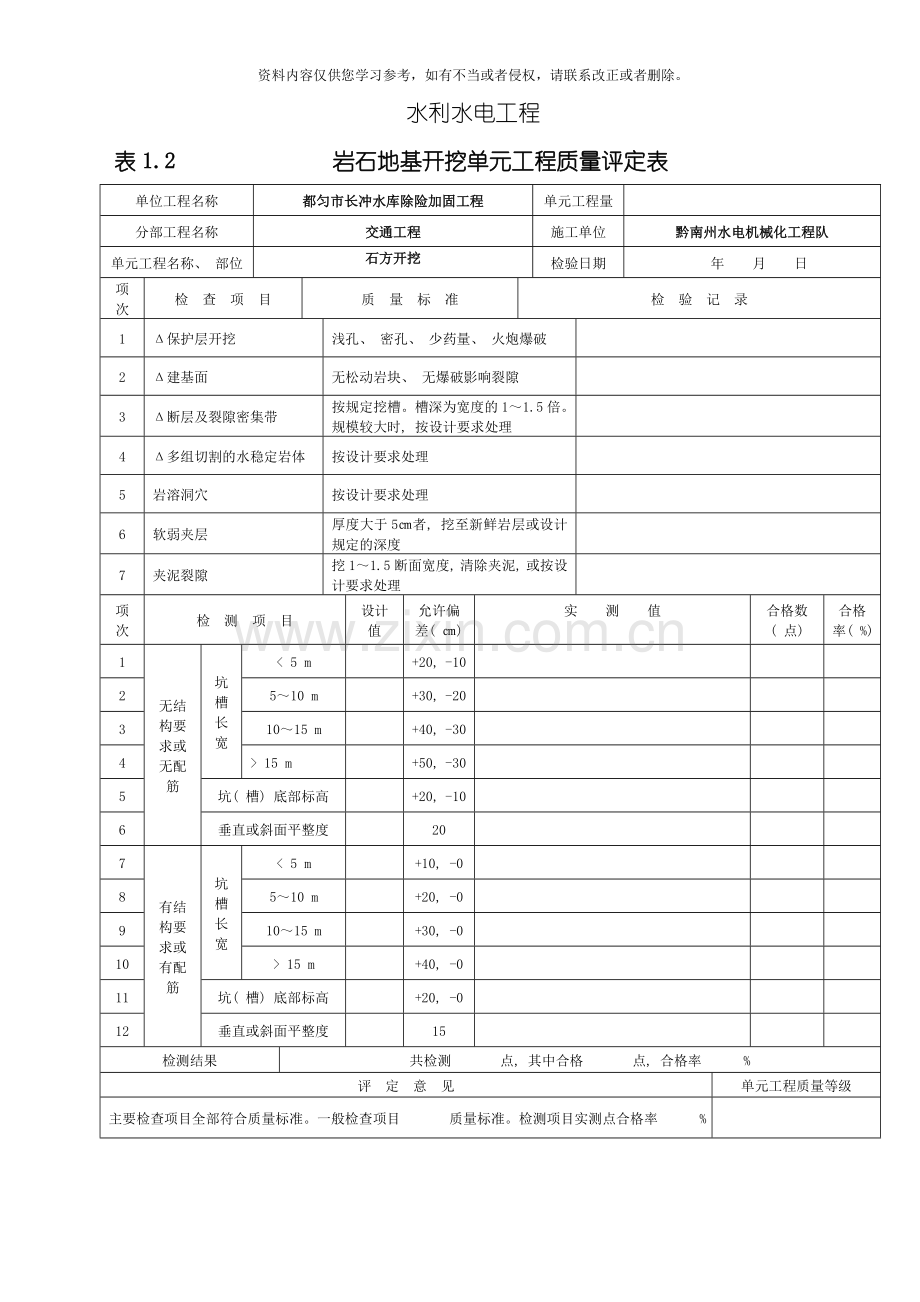

表1.2 岩石地基开挖单元工程质量评定表
单位工程名称
都匀市长冲水库除险加固工程
单元工程量

分部工程名称
交通工程
施工单位
黔南州水电机械化工程队
单元工程名称、 部位
石方开挖
检验日期
年 月 日
项次
检 查 项 目
质 量 标 准
检 验 记 录
1
Δ保护层开挖
浅孔、 密孔、 少药量、 火炮爆破

2
Δ建基面
无松动岩块、 无爆破影响裂隙

3
Δ断层及裂隙密集带
按规定挖槽。槽深为宽度的1～1.5倍。规模较大时, 按设计要求处理

4
Δ多组切割的水稳定岩体
按设计要求处理

5
岩溶洞穴
按设计要求处理

6
软弱夹层
厚度大于5㎝者, 挖至新鲜岩层或设计规定的深度

7
夹泥裂隙
挖1～1.5断面宽度, 清除夹泥, 或按设计要求处理

项次
检 测 项 目
设计值
允许偏差( ㎝)
实 测 值

合格数( 点)
合格率( %)
1
无结构要求或无配筋
坑槽长宽
< 5 m

+20, -10

2
5～10 m

+30, -20

3
10～15 m

+40, -30

4
> 15 m

+50, -30

5
坑( 槽) 底部标高

+20, -10

6
垂直或斜面平整度

20

7
有结构要求或有配筋
坑槽长宽
< 5 m

+10, -0

8
5～10 m

+20, -0

9
10～15 m

+30, -0

10
> 15 m

+40, -0

11
坑( 槽) 底部标高

+20, -0

12
垂直或斜面平整度

15

检测结果
共检测 点, 其中合格 点, 合格率 %
评 定 意 见
单元工程质量等级
主要检查项目全部符合质量标准。一般检查项目 质量标准。检测项目实测点合格率 %

施工单位

年 月 日
建设( 监理)
单位

年 月 日
注”+”为超挖, ”-”为欠挖。
水利水电工程

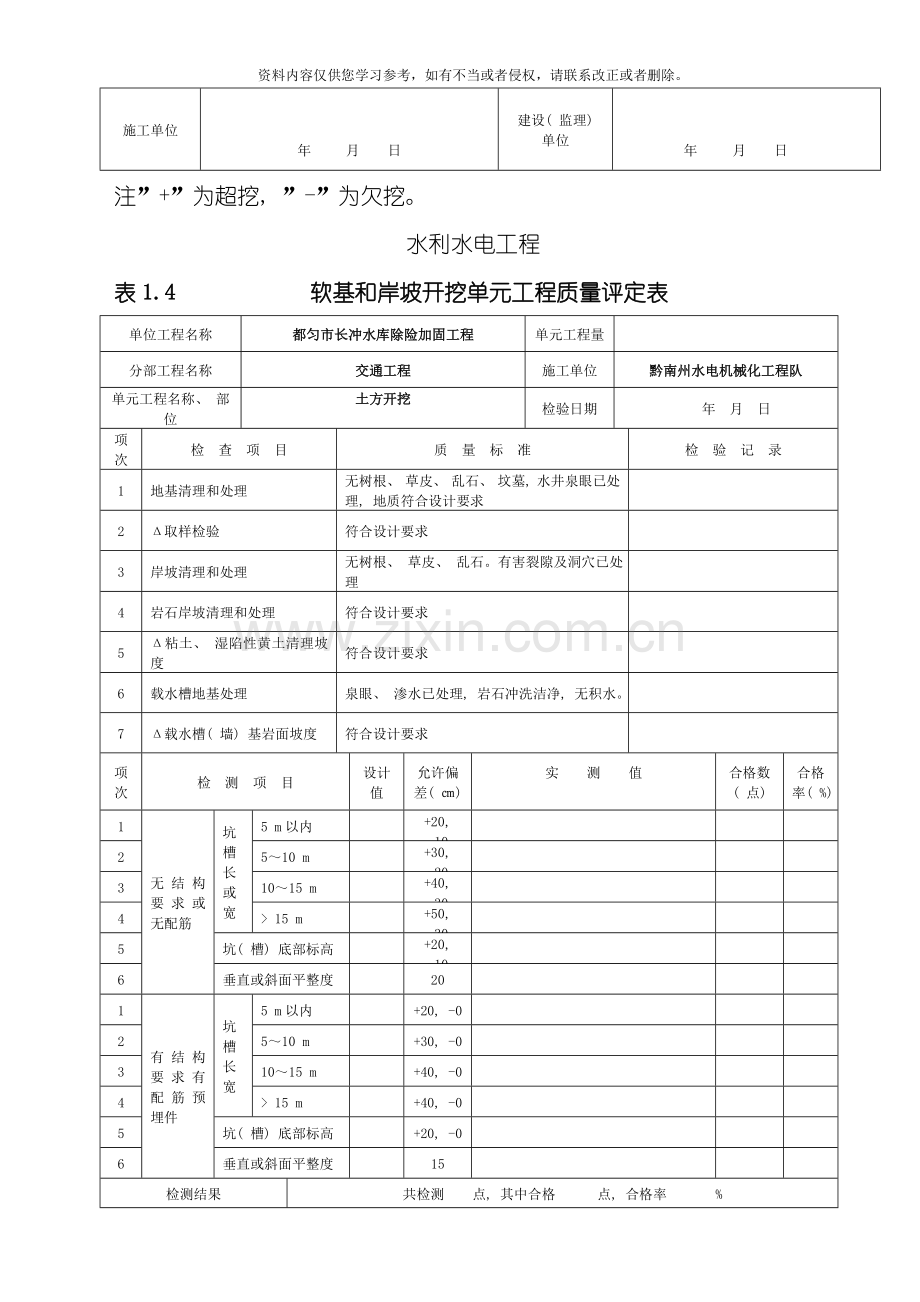

表1.4 软基和岸坡开挖单元工程质量评定表
单位工程名称
都匀市长冲水库除险加固工程
单元工程量

分部工程名称
交通工程
施工单位
黔南州水电机械化工程队
单元工程名称、 部位
土方开挖
检验日期
年 月 日
项次
检 查 项 目
质 量 标 准
检 验 记 录
1
地基清理和处理
无树根、 草皮、 乱石、 坟墓, 水井泉眼已处理, 地质符合设计要求

2
Δ取样检验
符合设计要求

3
岸坡清理和处理
无树根、 草皮、 乱石。有害裂隙及洞穴已处理

4
岩石岸坡清理和处理
符合设计要求

5
Δ粘土、 湿陷性黄土清理坡度
符合设计要求

6
载水槽地基处理
泉眼、 渗水已处理, 岩石冲洗洁净, 无积水。

7
Δ载水槽( 墙) 基岩面坡度
符合设计要求

项次
检 测 项 目
设计值
允许偏差( ㎝)
实 测 值

合格数( 点)
合格率( %)
1
无结构要求或无配筋
坑槽长或宽
5 m以内

+20, -10

2
5～10 m

+30, -20

3
10～15 m

+40, -30

4
> 15 m

+50, -30

5
坑( 槽) 底部标高

+20, -10

6
垂直或斜面平整度

20

1
有结构要求有配筋预埋件
坑槽长宽
5 m以内

+20, -0

2
5～10 m

+30, -0

3
10～15 m

+40, -0

4
> 15 m

+40, -0

5
坑( 槽) 底部标高

+20, -0

6
垂直或斜面平整度

15

检测结果
共检测 点, 其中合格 点, 合格率 %
评 定 意 见
单元工程质量等级
主要检查项目全部符合质量标准。一般检查项目 质量标准。检测项目实测点合格率 %

施工单位

年 月 日
建设( 监理)
单位

年 月 日
注”+”为超挖, ”-”为欠挖。
水利水电工程
表1.5 混凝土单元工程质量评定表
单位工程名称
黔南州暗山水库除险加固工程
单元工程量

分部工程名称
护坦工程
施工单位
黔南州水电机械化工程队
单元工程名称、 部位
C20钢筋砼
评定日期
年 月 日
项次
工 序 名 称
工 序 质 量 等 级
1
基础面或混凝土施工缝处理

2
模板

3
Δ钢筋

4
止水、 伸缩缝和排水管安装

5
Δ混凝土浇筑

评 定 意 见
单元工程质量等级
工序质量全部合格, 主要工序—钢筋、 混凝土浇筑两工序质量 , 工序质量优良率为 %

施工单位

年 月 日
建设( 监理)
单位

年 月 日
水利水电工程
表1.5-1 基础面或混凝土施工缝处理工序质量评定表
单位工程名称
黔南州暗山水库除险加固工程
单元工程量

分部工程名称
护坦工程
施工单位
黔南州水电机械化工程队
单元工程名称、 部位
C20钢筋砼
检验日期
年 月 日
项次
检 查 项 目
质 量 标 准
检 验 记 录
1
基 础 岩 面
⑴
Δ建基面
无松动岩块

⑵
Δ地表水和地下水
妥善引排或封堵

⑶
岩面清洗
清洗洁净, 无积水, 无积渣杂物

2
混 凝 土 施 工 缝
⑴
Δ表面处理
无乳皮、 成毛面

⑵
混凝土表面清洗
清洗洁净, 无积水, 无积渣杂物

3
软 基 面
⑴
Δ建基面
预留保护层已挖除, 地质符合设计要求

⑵
垫层铺填
符合设计要求

⑶
基础面清理
无乱石、 杂物, 坑洞分层回填夯实

评 定 意 见
工序质量等级
主要检查项目全部符合质量标准, 一般检查项目 质量标准

施工单位

年 月 日
建设( 监理) 单位

年 月 日
水利水电工程
单位工程名称
黔南州暗山水库除险加固工程
单元工程量

分部工程名称
护坦工程
施工单位
黔南州水电机械化工程队
单元工程名称、 部位
C20钢筋砼
检验日期
年 月 日
项次
检 查 项 目
质 量 标 准
检 验 记 录
1
Δ稳定性、 刚度和强度
符合设计要求( )

2
模板表面
光洁、 无污物、 接缝严密

项次
检测项目
设计值
允许偏差( ㎜)

实测值
( 单位: 项次1～3㎜;
项次6m)
合格数( 点)
合格率
( %)
外露表面
隐蔽内面
√钢模
木模
1
模板平整度: 相邻两板面高差

2
3
5

2
局部不平( 用2m直尺检查)

2
5
10

3
板面缝隙

1
2
2

4
结构物边线与设计边线

10

15

5
结构物水平断面内部尺寸

±20

6
承重模板标高

±5

7
预留孔、 洞尺寸及位置

±10

检测结果
共测 点, 其中合格 点, 合格率 %
评 定 意 见
工序质量等级
主要检查项目全部符合质量标准。一般检查项目 质量标准。检测项目实测点合格率 %

施工
单位

年 月 日
建设(监理)
单位

年 月 日
表1.5-2 混凝土模板工序质量评定表
水利水电工程
表1.5-3 混凝土钢筋工序质量评定表
单位工程名称
黔南州暗山水库除险加固工程
单元工程量

分部工程名称
护坦工程
施工单位
黔南州水电机械化工程队
单元工程名称、 部位
C20钢筋砼
检验日期
年 月 日
项次
检 查 项 目
质 量 标 准
检 验 记 录
1
Δ钢筋的数量、 规格尺寸、 安装位置
符合设计图纸( )

2
焊缝表面和焊缝中
不允许有裂缝

3
Δ脱焊点和漏焊点
无

项次
检 测 项 目
设计值
( ㎜)
允许偏差
( ㎜)
实测值
㎜
合格数( 点)
合格率
( %)
1

点
焊
及
电
弧
焊
帮条对焊接头中心的纵向偏移差

0.5d

2
接头处钢筋轴线的曲折

4度

3

Δ
焊缝
长度( d=20)

-0.5d( -10)

高度

-0.05d( -1)

宽度

-0.1d( -2)

咬边深度

0.05d不大于1

表面气孔夹渣
在2d长度上

不多于2个

气孔、 夹渣直径

不大于3

4
Δ
绑
扎
缺扣、 松扣

≤20%且不集中

弯钩朝向正确

符合设计图纸

搭接长度

-0.05设计值

5

对
焊
及
溶
槽
焊
Δ焊接接头根部未焊透深度
Φ25～40㎜钢筋

0.15d

Φ40～70㎜钢筋

0.10d

接头处钢筋中心线的位移

0.1d不大于2

焊缝表面( 长为2d) 和焊缝载面上蜂窝、 气孔、 非金属杂质

不大于1.5d, 3个

6
钢筋长度方向的偏差( 净保护层50㎜)

±1/2净保护层厚

7
同一排受力钢筋间距的局部偏差
柱及梁

±0.5d

板、 墙

±0.1间距
( ±20)

8
同一排中分布钢筋间距的偏差

±0.1间距

9
双排钢筋、 其排与排间距的局部偏差

±0.1间距

10
梁与柱中钢箍间距的偏差

0.1箍筋间距

11
保护层厚度的局部偏差

±1/4净保护层厚度( ±12.5)

检测结果
共测 点, 其中合格 点, 合格率 %
评 定 意 见
工序质量等级
主要检查项目全部符合质量标准。一般检查项目 质量标准。检测项目实测点合格率 %

施工
单位

年 月 日
建设(监理)
单位

年 月 日
水利水电工程
表1.5-4 混凝土止水、 伸缩缝和排水管安装工序质量评定表
单位工程名称
黔南州暗山水库除险加固工程
单元工程量

分部工程名称
护坦工程
施工单位
黔南州水电机械化工程队
单元工程名称、 部位
C20钢筋砼
检验日期
年 月 日
项次
检 查 项 目
质 量 标 准
检 验 记 录
1
伸
缩
缝
制
作
及
安
装
涂敷沥青料
混凝土表面洁净干燥, 涂刷均匀平整, 与混凝土粘接紧密, 无气泡及隆起现象

2
粘贴沥青油毛毡
伸缩缝表面清洁干燥, 蜂窝麻面已处理并填平, 外露施工铁件割除, 铺设厚度均匀平整, 搭接紧密

3
铺设预制油毛毡
混凝土表面清洁, 蜂窝麻面已处理并填平, 外露施工铁件割除, 铺设厚度均匀平整、 牢固, 相邻块安装紧密平整无缝

4
Δ沥青井、 柱安装
电热原件及绝缘材料置放准确牢固, 不短路, 沥青填塞密实, 安装位置准确、 稳固, 上下层衔接好

项次

检 测 项 目
设计值
( ㎜)
允许偏差
( ㎜)
实测值
( ㎜)
合格数( 点)
合格率
( %)
1

金属塑料橡胶止水

金属止水片的几何尺 寸
宽

±5

2

高( 牛鼻子)

±2

长

±20

3
Δ金属止水片搭接长度

不小于20双面氧焊

4
安装
偏差
大致积混凝土

±30

细部结构

20

5
Δ插入基岩部分

符合设计要求

6
坝体排水管安装
拨管排水管
平面位置

≤100

7
倾斜度

≤4%

8
多孔性排水管
平面位置

≤100

9
倾斜度

≤4%

10
Δ排水管通畅性

通畅

检测结果
共测 点, 其中合格 点, 合格率 %
评 定 意 见
工序质量等级
主要检查项目全部符合质量标准。一般检查项目 质量标准。检测项目实测点合格率 %

施工
单位

年 月 日
建设(监理)
单位

年 月 日
水利水电工程
表1.5-5 混凝土浇筑工序质量评定表
单位工程名称
黔南州暗山水库除险加固工程
单元工程量

分部工程名称
护坦工程
施工单位
黔南州水电机械化工程队
单元工程名称、 部位
C20钢筋砼
检验日期
年 月 日
项次
检 查 项 目
质 量 标 准
检 验 记 录
优 良
合 格
1
砂浆铺筑
厚度不大于3㎝, 均匀平整、 无漏铺
厚度不大于3㎝,

2
Δ入仓混凝土料
无不合格料入仓
少量不合格料入仓, 经处理尚能基本满足设计要求

3

Δ平仓分层
厚度不大于50㎝, 铺设均匀, 分层清楚, 无骨料集中现象

局部稍差

4
Δ混凝土振捣
垂直插入下层5㎝, 有次序, 无漏振
无架空和漏振

5
Δ铺料间歇时间
符合要求, 无初凝现象
上游15m以内无初凝现象, 其它部位初凝累计面积不超过1%并经处理合格

6
积水和泌水
无外部水流入, 泌水排除及时
无外部水流入, 有少量泌水, 排除不够及时

7
插筋、 管路等埋设件保护
保护好, 符合要求
有少量位移, 但不影响使用

8
混凝土养护
混凝土表面保持湿润, 无时干时湿现象
混凝土表面保持湿润, 但局部短时间有时干时湿现象

9
Δ有表面平整要求的部位
符合设计要求
局部稍超出规定, 但累计面积不超过0.5%

10
麻面
无
少量麻面, 但累计面积不超过0.5%

11

蜂窝狗洞

无
轻微、 少量、 不连续, 单个面积不超过0.1㎡, 深度不超过骨料最大粒径, 已按要求处理

12
Δ露筋
无
无主筋外露, 箍、 副筋个别微露, 已按要求处理

13
碰损掉角
无
重要部位不允许, 其它部位轻微少量, 已按要求处理

14
表面裂缝
无
有短小, 不跨层的表面裂缝, 已按要求处理

15
Δ深层及贯穿裂缝
无
无

评 定 意 见
工序质量等级
主要检查项目符合 质量标准, 一般检查项目

施工
单位

年 月 日
建设(监理)
单位

年 月 日
水利水电工程
表1.6 混凝土预制构件安装单元工程质量评定表
单位工程名称
都匀市四岔路水库除险加固工程
单元工程量

分部工程名称

施工单位
黔南州水电机械化工程队
单元工程名称、 部位

检验日期
年 月 日
项次
检 查 项 目
质 量 标 准
检 验 记 录
1
Δ构件型号和安装位置
符合设计要求

2
Δ构件吊装时的混凝土强度
符合设计要求

3
Δ构件预制质量
符合设计要求

项次
检 测 项 目
允许偏差( ㎜)
实 测 值
( ㎜)
合格数( 点)
合格率( %)
1
杯形基础
中心线和轴线的位移
±10

2
杯形基础底标高
+0～-10

3

柱
中心线和轴线的位移
±5

4
垂直度
柱高10m以下
10

5
柱高10m及其以上
20

6
牛腿上表面和柱顶标高
±8

7
吊车梁
中心线和轴线的位移
±5

8
梁顶面标高
+10～-5

9

屋架
下弦中心线和轴线的位移
±5

10
垂直度
桁架、 拱型屋架
1/250
屋架高

11
薄腹梁
5

12
预制廊道、 井筒板( 埋入建筑物)
中心线和轴线的位移
±20

13
相邻两构件的表面平整
10

14
建筑物外表面模板
相邻两板面高差
3( 局部) 5

15
外边线与结构物边线
±10

检测结果
共检测 点, 其中合格 点, 合格率 %
评 定 意 见
单元工程质量等级
主要检查项目全部符合质量标准, 检测项目实测点合格率 %

施工
单位

年 月 日
建设(监理)
单位

年 月 日
水利水电工程
表1.8 岩石地基帷幕灌浆单元工程质量评定表
单位工程名称
都匀市四岔路水库除险加固工程
单元工程量

分部工程名称

施工单位
黔南州水电机械化工程队
单元工程名称、 部位

检验日期
年 月 日
项次
检 查 项 目
质 量 标 准
各 孔 检 测 结 果
1
2
3
4
5
6
7
8
9
10
1

钻孔
孔序
应符合设计要求

2
孔位
允许偏差±10㎝

3
△孔深
不得小于设计孔深

4
偏斜率
应符合规范或设计要求

5

灌

浆
灌浆段长
应符合设计要求

6
钻孔冲洗
应符合设计要求

7
先导孔灌前压水试验。或灌浆孔灌前简易压水
应符合规范或设计要求

8
△灌浆压力
应符合设计要求()MPa

9
△浆液变换和结束标准
应符合规范或设计要求

10
灌浆管或射浆管管口距灌浆段底距离
≤50㎝

11
有无中断及其影响质量程度
应无中断或虽有中断,但经”检查分析尚不影响灌浆质量”

12
封孔
应符合规范或设计要求

13
△灌浆记录
齐全、 清晰、 准确

各孔质量评定

本单元工程内共有 孔, 其中优良 孔, 优良率 %

单元工程效果检查
检查孔压水试验
Q= Lu (防渗标准为 )
检查孔单位水泥注入量
C= Kg/m
其它

评 定 意 见
单元工程质量等级
单元工程效果检查符合压水试验要求, 灌浆孔全部合格, 其中优良孔占 %

施工
单位

年 月 日
建设(监理)
单位

年 月 日
注 项次10, 系采用”孔口封闭灌浆法”或”自上而下分段灌浆法”时, 应遵循的质量标准。
水利水电工程
表7.16 水泥砂浆砌石体单元工程质量评定表
单位工程名称
黔南州暗山水库除险加固工程
单元工程量

分部工程名称
护坦工程
施工单位
黔南州水电机械化工程队
单元工程名称、 部位
M7.5浆砌石
评定日期
年 月 日
项次
工序名称
工序质量等级
1
浆砌石体层面处理

2
Δ砌筑

评 定 意 见
单元工程质量等级
两个工序质量达到合格标准, 其中砌筑工序质量

施工
单位

年 月 日

建设( 监理) 单位

年 月 日
水利水电工程
单位工程名称
黔南州暗山水库除险加固工程
单元工程量

分部工程名称
护坦工程
施工单位
黔南州水电机械化工程队
单元工程名称、 部位
M7.5浆砌石
检验日期
年 月 日
项次
保 证 项 目
质 量 标 准
检 验 记 录
1
前一层砌体表面
符合设计与《规定》要求, 无松动石块

项次
基 本 项 目
质 量 标 准
检 验 记 录
质量等级
合 格
优 良
合格
优良
1
前一层砌体表面
浮渣基本清除干净, 无积水和积渣
浮渣全部清除干净, 无积水和积渣

2
局部光滑的砂浆表面
凿毛面大于等于80%
凿毛面大于等于85%

评 定 意 见
单元工程质量等级
保证项目符合设计规定质量标准; 基本项目全部符合质量标准, 其中 项达到优良标准

施工单位

年 月 日
建设( 监理) 单位

年 月 日
表7.16-1 水泥砂浆砌石体浆砌石体层面处理
水利水电工程
表7.16-2 水泥砂浆砌石体砌筑工序质量评定表
单位工程名称
黔南州暗山水库除险加固工程
单元工程量

分部工程名称
护坦工程
施工单位
黔南州水电机械化工程队
单元工程名称、 部位
M7.5浆砌石
检验日期
年 月 日
项次
保 证 项 目
质 量 标 准
检 验 记 录
1
水泥砂浆的标号、 配合比
符合设计要求和规范要求

2
石料规格
符合规范要求; 砌筑时石块表面清洁湿润

3
铺浆
均匀、 无裸露石块,

4
砌缝灌浆
饱满密实, 无架空

5
砌石体的密度、 空隙率、 吸水率
符合设计要求

项次
基 本 项 目
质 量 标 准
检 验 记 录
质量等级
合 格
优 良
合格
优良
1
砂浆沉入度
总检测次数中大于等于70%符合质量要求
总检测次数中大于等于90%符合质量要求

2
砌缝宽度
平缝
√粗料石15-20㎜
总检测次数中大于等于70%符合质量要求
总检测次数中大于等于90%符合质量要求

预制块10-20㎜
块石20-25㎜
竖缝
√粗料石20-30㎜
预制块15-20㎜
块石20-40㎜
项次
允许偏差项目
设计值
( m)
允许偏差( ㎝)
实 测 值

合格数( 点)
合格率( %)
1
轮廓线
平面

±4

2
高程
√ 重力坝

±3

3
拱坝、 支墩坝

±2

评 定 意 见
单元工程质量等级
保证项目符合质量标准; 基本项目全部符合合格标准, 其中 2 项达到优良标准; 允许偏差项目实测点合格率为 %

施工
单位

年 月 日
建设( 监理) 单位

年 月 日
水利水电工程
砌砖单元工程质量评定表
单位工程名称
都匀市长冲水库除险加固工程
单元工程量

分部工程名称
管理房及交通工程
施工单位
黔州水电机械化工程队
单元工程名称、 部位
管理房工程
评定日期
年 月 日
项次
保证项目
质量标准
检 验 记 录
1
砖的品种及标号
符合设计要求

2
砂浆的标号及配合比
符合设计要求

3
砌体砂浆饱满度
饱满度不小于80%

4
留槎
符合施工规范的规定

项次
基本
项目
质量标准
检 验 记 录
质量等级
合格
优良
合格
优良
1
错缝
4—6皮砖的通缝不超过3处
无4皮砖的通缝

2
接槎
灰缝厚度小于5mm或透亮缺陷不超10个
在合格基础上, 缺陷不超过5个

项次
允许偏差项目
设计值
( mm)
允许偏差( mm)
实测值( mm)
合格数( 点)
合格率( %)
1
轴线位移

10

2
基础和墙砌体顶面标高

±15

3
垂直度
每层

5

全高
≤10m

10

＜10m

20

4
表面平整度

8

5
水平灰缝平直度

10

6
水平灰缝厚度
( 10皮砖累计)

±8

7
门窗洞口( 后塞口)
宽 度

±5

门口高度

+15
-5

8
外墙上下窗口偏差

20

检 测 结 果
实测 点, 合格 点, 合格率 %
评 定 意 见
单元工程质量等级
保证项目全部符合标准。基本项目全部合格, 其中优良项目占 %; 允许偏差项目实测点合格率 为 %。

施工单位

建设( 监理) 单位

水利水电工程
表2.16 固定卷扬式启闭机安装单元工程质量评定表
单位工程名称
都匀市四岔路水库除险加固工程
单元工程量

分部工程名称

施工单位
黔南州水电机械化工程队
单元工程名称、 部位

评定日期
年 月 日
项次
项 目
主要项目( 个)
一般项目( 个)
合 格
优 良
合 格
优 良
1
启闭机中心、 高程和水平线

2
制动器安装(质量标准同表2.14-1)

3
联轴器安装(质量标准同表2.14-2、 表2.14-3)

4
无负荷、 静负荷试运转

合 计

优良项目占全部项目的百分数 ( %)

评 定 意 见
单元工程质量等级
主要项目全部符合质量标准。一般项目检验的实测点 %符合质量标准, 其余基本符合质量标准。优良项目占全部项目的 %。其中主要项目优良率 %, 试运转

测量人

年 月 日
施工单位

年 月 日
建设( 监理)
单位

年 月 日
水利水电工程
表2.16-1 固定卷扬式启闭机中心、 高程和水平安装质量评定表
单位工程名称
都匀市四岔路水库除险加固工程
单元工程量

分部工程名称

施工单位
黔南州水电机械化工程队
单元工程名称、 部位

检验日期
年 月 日
项次
项目
设计值( m)
允许偏差( ㎜)
实测值( ㎜)
合格数( 点)
合格率( %)
合格
优良
1
Δ纵、 横向中心线

3
2.5

2
高程

±5
±4

3
Δ水平

0.5/m
0.4/m

检验结果
主要项目共测 点, 合格 点, 合格率 %
一般项目共测 点, 合格 点, 合格率 %
评 定 意 见
质 量 等 级
主要项目 项, 全部合格, 其中 项优良, 一般项目 项, 质量

测量人

年 月 日
施工
单位

年 月 日

建设( 监理) 单位

年 月 日
水利水电工程
表2.16-2 固定卷扬式启闭机试运转质量评定表
单位工程名称
都匀市四岔路水库除险加固工程
单元工程量

分部工程名称

施工单位
黔南州水电机械化工程队
单元工程名称、 部位

检验日期
年 月 日
项次
项 目
质 量 标 准
检 验 记 录
1
无
负
荷试运转
电动机
运行平稳、 三相电流平衡

2
电气设备
无异常发热现象

3
控制器接头
接头无烧损现象

4
限位开关
动作正确、 可靠

5
高度指示器
指示正确, 主令装置动作准确可靠

6
机械部件
运转时, 无冲击声及异常声音

7
构件连接处
无松动、 裂纹和损坏现象, 机箱无渗油

8
制动闸瓦
运行时全部离开制动轮, 无任何磨擦

9
钢丝绳
无碰刮, 定、 动滑轮运转灵活, 无卡阻

10
静负荷试运转
1.25倍额定负荷时
电气、 机械部分正常, 制动器能制止1.25倍额定负荷的升降, 动作平稳、 可靠

11
闸门无水压及有水压全行程启闭时
电气与机械部分正常, 制动器能制止闸门升降动作平稳、 可靠。负荷控制器动作准确、 可靠

评 定 意 见
质 量 等 级
试运转质量

测量人

年 月 日

施工
单位

年 月 日

建设( 监理) 单位

年 月 日

水利水电工程
表2.7 平面闸门门体安装单元工程质量评定表
单位工程名称
都匀市四岔路水库除险加固工程
单元工程量

分部工程名称

施工单位
黔南州水电机械化工程队
单元工程名称、 部位

检验日期
年 月 日
项次
项 目
主要项目( 个)
一般项目( 个)
合 格
优 良
合 格
优 良
1
止水橡皮、 反向滑块安装

2
焊缝对口错位( 质量标准同表2.4-1中项次6、 7)

3
一、 二类焊缝内部焊接质量、 门体表面清除和局部凹坑焊补( 质量标准同表2.4-3)

4
焊缝外观质量( 质量标准同表2.4-2)

5
门体防腐蚀表面处理、 涂料涂装( 质量标准同表2.5-2)

6
门体防腐蚀金属喷镀

合 计

优良项目占全部项目的百分数 ( %)

评 定 意 见
单元工程质量等级
主要项目全部符合质量标准。一般项目检验的实测点 %, 符合质量标准, 其余基本符合质量标准。优良项目占全部项目的 %。其中主要项目优良率 %

测量人

年 月 日
施工单位

年 月 日
建设( 监理)
单位

年 月 日
水利水电工程
表2.7-1 平面闸门门体止水橡皮、 反向滑块安装质量评定表
单位工程名称
都匀市四岔路水库除险加固工程
单元工程量

分部工程名称

施工单位
黔南州水电机械化工程队
单元工程名称、 部位

检验日期
年 月 日
项次
项 目
设计值( mm)
允许偏差( mm)
实测值
( mm)
合格数
( 点)
合格率
( %)
合格
优良
1
△止水橡皮顶面平度

2

2
△止水橡皮与滚轮或滑道面距离

+2, -1
±1

3
△反向滑块至滑道或滚轮的距离( 反向滑块自由状态)

±2
+2
-1

4
两侧止水中心距离和顶止水至底止水边缘距离

±3

5
闸门处于工作状态时, 止水橡皮预压缩量应符合图纸要求

+2
-1

6
单吊点闸门应做静平衡试验。倾斜度不超过门高的1/1000且≤8

检验结果

主要项目共测 点, 合格 点, 合格率 %
一般项目共测 点, 合格 点, 合格率 %
评 定 意 见
质 量 等 级
主要项目 项,
