2017年成龙线路灯工程

施
工
组
织
设
计

编制： 林健
审核： 高云

2017 年5月

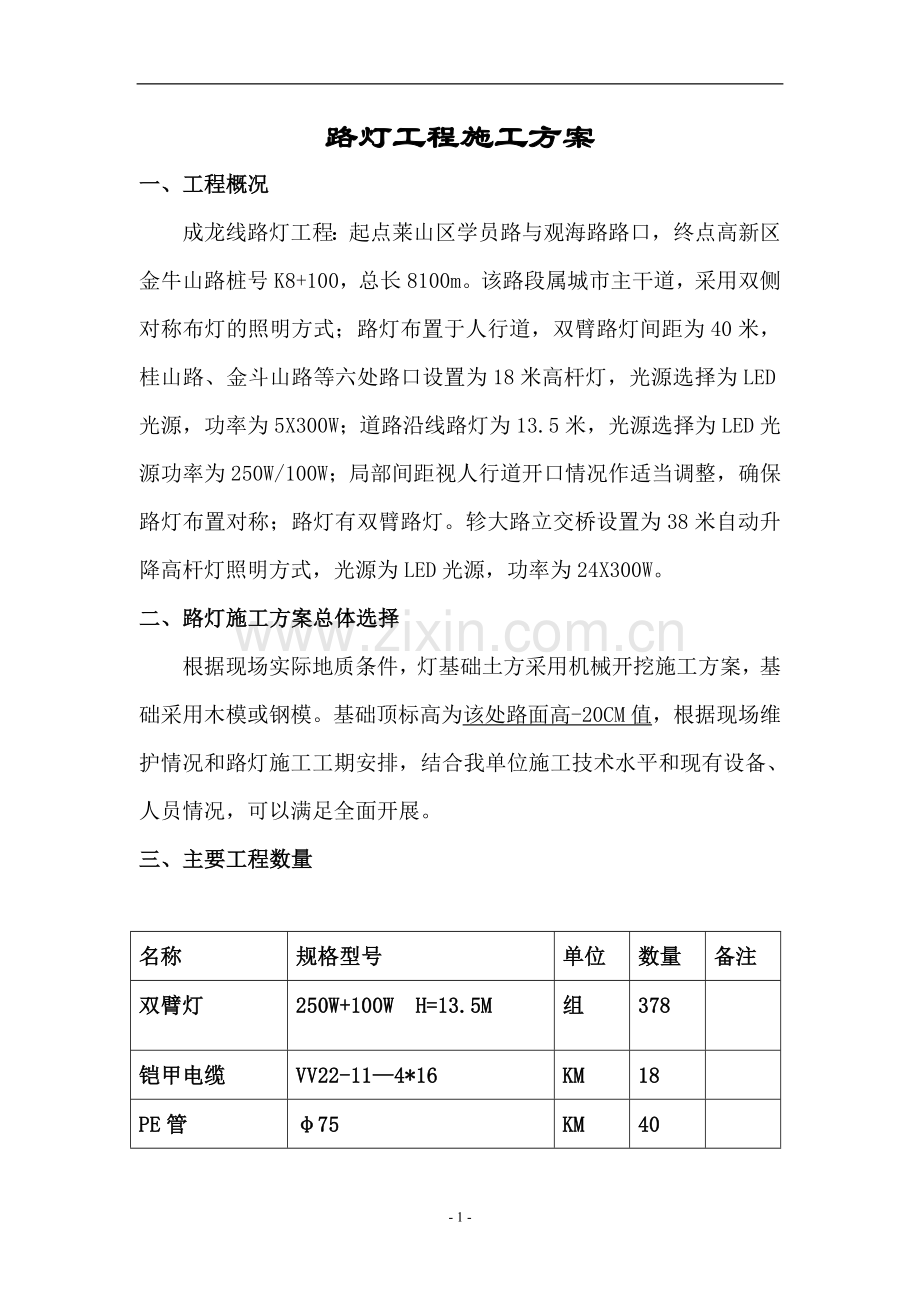

路灯工程施工方案
一、工程概况
成龙线路灯工程：起点莱山区学员路与观海路路口，终点高新区金牛山路桩号K8+100，总长8100m。该路段属城市主干道，采用双侧对称布灯的照明方式；路灯布置于人行道，双臂路灯间距为40米，桂山路、金斗山路等六处路口设置为18米高杆灯，光源选择为LED光源，功率为5X300W；道路沿线路灯为13.5米，光源选择为LED光源功率为250W/100W；局部间距视人行道开口情况作适当调整，确保路灯布置对称；路灯有双臂路灯。轸大路立交桥设置为38米自动升降高杆灯照明方式，光源为LED光源，功率为24X300W。
二、路灯施工方案总体选择
根据现场实际地质条件，灯基础土方采用机械开挖施工方案，基础采用木模或钢模。基础顶标高为该处路面高-20CM值，根据现场维护情况和路灯施工工期安排，结合我单位施工技术水平和现有设备、人员情况，可以满足全面开展。
三、主要工程数量

名称
规格型号
单位
数量
备注
双臂灯
250W+100W H=13.5M
组
378

铠甲电缆
VV22-11—4*16
KM
18

PE管
φ75
KM
40

CPVC管
φ110
米
600

电缆手孔井
500*500*1000mm
座
419

电力电缆
VV-1KV-4X25
KM
2.8

电力电缆
VV-1KV-4X16
KM
1.35

路灯基础
1000X1000X2200mm
个
384

路灯基础
2000X2000X2000mm
个
14

顶管

KM
2.8

箱式变电站
160KVA
座
5

箱式变电站
200KVA
座
1

四、施工计划
协调莱山公路局，尽早开工。
五、路灯施工方案
5．1路灯施工工艺
施工工艺流程图见图1。
5．2、施工工艺和方法
5．2.1、老路基开挖
与各管线所属部门联系，掌握大概分布资料，通过开挖探槽了解地下管线详细分部情况，要求有序地开挖，并施作雨天临时排水沟，开挖时应有测量配合指导，切勿超挖、欠挖。
5．2.2、测量定位
根据图纸设计测设基础的位置，基础定位后经复核无误，机械开挖。
5．2.3、基础土方开挖
人工对基坑的深、长、宽度土方进行开挖。

路灯竣工
电缆敷设
人行道70CM深开挖

路灯基础测量定位

人工配合挖机开挖基础

基坑报检

绑扎钢筋、预埋铁件（用胶带包裹外露螺栓丝扣）

浇混凝土并养生7d，达到75%强度

立外模、加固

拆模、穿线、基础回填
提前安装灯泡吊装路灯杆

5．2.4、基坑报检
根据监理程序要求，将填报隐蔽工程基础开挖资料，具体检测内容参见相关验收规范标准。
5．2.5、钢筋、预埋件安装
根据规范要求安装钢筋：骨架尺寸、间距、垂直度、保护层设置、预埋件位置及加固等严格执行验收规范标准。
5．2.6、模板安装
模板采用木模或组合钢模，几何尺寸不得小于设计值，加固须满足刚度、稳定性要求，确保浇注混凝土时模板不跑模、胀模。

5．2.7、混凝土浇筑
砼浇注时应对称、分层进行，每层厚度控制在25-30cm，采用插入式振捣器施工。掌握混凝土的初凝时间，确保混凝土层面衔接质量，实现中间吊模的浇注时不翻浆而且能加高混凝土。
在砼强度达到2.5MPa时才可拆模。洒水养生时应用细水均匀浇养，或采用聚酯薄膜保湿、保温养生7d。

5．2.8、基础回填
待基础混凝土达到设计强度达75%以上时方可进行。确保不碰坏基础成品，力求对称、分层回填，采用冲击夯压实。
5．2.9、清理基础预埋件丝扣胶带、安装灯杆
使用吊车、特制的锁扣（防滑、牢固、能自松卸方便拆缷）、绳，控制吊点（杆高的1/3处），超过4级风不得安装。用垂球法找正，立正后立即安装螺丝。

5．2.10、施工的质量控制要求和安全注意事项
（1）路灯施工的全过程应顺序作业，灯杆外观顺直、流线、平滑、垂直；
（2）灯泡朝向统一、角度一致；
（3）灯杆的防锈层不得破坏；
（4）电缆线接头牢固可靠、防水绝缘、不易暴露；
（5）灯杆间距注意内外弧长修正；
（6）吊装时注意交通行人、行车的安全；
（7）灯杆在吊装时，一定要系遛绳，控制起重物的姿态稳定；
（8）吊装时要设置警示标志。
六、施工主要设备和人员组织
6.1施工主要机械设备和材料见表1。
表1 施工主要机械设备和材料
序号
设备或材料名称
规 格
单位
数量
备 注
1
汽车吊

台
1

2
8T吊车

台
1

3
小型挖掘机

台
1

4
水泵

台
1

5
自卸车
T815-2
辆
2

6
电焊机
BX-500
台
1

7
气割设备
氧气乙炔
套
2

8

9

6.2施工人员组织见表2
表2 施工人员组织和分工表
序号
姓名
职务
从事工作内容
备注
1
高云
总工
方案制定，组织实施
项目部
2
王罡
工程负责人
组织实施，现场指导
项目部
3
林健
质检负责人
现场验收
项目部
4
王罡
技术员
现场指导，现场验收
项目部
5
金靖媛
资料员
整理资料、记录数据
项目部
6
刘伟伟
安全员
现场安全
项目部
七、路灯施工工期安排
根据工程总体进度计划安排，结合施工现场的实际情况，协调莱山公路局尽早开工。基础完成以后立即进行穿管、穿线、接线施工。
八、路灯施工质量保证措施
8.1、路灯所需的主要材料应符合设计文件和现行标准要求，并须有出厂合格证，必要时应作试验。
8.2、路灯施工严格按规范中要求进行质量控制。并实行工序检验，当上道工序合格后，下道工序方可施工。
8.3、高程的允许偏差、倾斜率、中心位移等应在规范要求内。
8.4、强化质量意识，严格按设计图纸，现行施工规范、规则，以及业主的特殊技术要求、监理工程师现场指示组织施工，把创优工作贯彻到施工生产全过程，确保工程质量。
8.5、建立健全各级全面质量管理与质量保证体系。制定有效防范措施，提高工程质量水平。
8.6、加强工序质量控制，严格按质量保证体系组织生产，制定各工序、各环节的操作标准、工艺标准、检查标准，对工序标准执行情况作好记录，使各工序衔接有序并实现可追溯性。
8.7、强化工程管理，落实技术责任制，制定有针对性的专项施工方案，认真做好技术交底。
8.8、做好工程测量、试验及复核工作，确保中线、标高等测量项目符合设计要求，并做好相应记录。
8.9、特殊工种人员均需持证上岗，并接受岗前培训教育。
8.10、在施工中保证每个分项工程以优质为标准，全部质量合格，并树立样板项目，以样板工程带动全部工程实施。
九、工期保证措施
9.1、加强技术指导，严格管理，进行有效的组织和协调。
9.2、强化管理、健全内部经济责任制，发挥经济杠杆的作用，充分调动施工队的积极性、自觉性，作为保证工期的组织和思想保证。
9.3、组织经验丰富和施工能力强的队伍上场；人员、机械设备配置优良，齐全，确保每天完成施工计划。
9.4、根据总体施工计划,合理安排各个工序，牢牢抓住关键工序的管理与施工，安排好四个工区平行作业，尽量缩短工序衔接时间，提高施工速度。
9.5、分阶段把握节点目标。为便于检查考核调整，在总体施工计划的控制之下，编制分左右幅施工计划目标。
9.6、加强物资采购供应管理，及时保障物资供应满足工程建设需要。
9.7、积极协调关系，创造良好的建设施工环境。按照程序进行组织施工，使影响进度各种因素得到有效控制。
十、安全保证措施
安全工作是项目施工管理的重要内容，确保施工安全、避免事故发生是参加施工的全体职工的重要任务，正确贯彻“安全第一，预防为主，综合治理”的方针，建立健全安全保证体系，建立安全责任制，开展安全教育，强化安全意识，加强安全监督检查，在确保安全的前提下，全面完成施工任务。
10.1 安全施工管理措施
10.1．1、一般要求
实施过程中，严格遵守市政工程施工安全技术规程，遵守有关安全、健康及环境卫生方面的法规和规范，并切实做好彩钢板围挡安全装置、设备与保护器材及采取其他有效措施，以保护现场施工和监理人员的生命、健康及安全；
10.1．2、安全员
在工程施工期间，现场安全员由已经培训过的具有安全员资格的人员担任，其工作任务包括制订健康保护与事故预防措施和检查，查看所有安全规则与条例的实施情况，管理人员一律佩证上岗。
10.1．3、安全标志
①道路施工现场配备、架立并维修必要的标志牌，为工人和现场管理人员提供安全和防护。
②在主车道围挡端部设置警示灯，警告与危险标志；安全与控制标志等。
10.1．4、进行安全技术交底
工程开工之前进行书面安全技术交底，进行安全教育。
10.1．5、加强安全生产教育，提高全员安全意识。重点进行安全基本知识和技能的教育；遵守规章制度和岗位标准化作业的教育；文明施工的教育。激发安全生产自觉性。
10.1．6、严格安全监督，建立和完善定期安全检查制度。各级安全领导小组要定期组织检查，各级安全监督人员要经常检查，把事故消灭在萌芽状态,同时严格事故报告和奖罚制度。
10.1．7、加强安全防护，设置安全防护标志。
10.2施工用电安全措施
(1)配电箱开关分开设置，必须坚持一机一闸用电，并采用两级漏电保护装置；配电箱、开关箱必须安装牢固，电具齐全完好，注意防潮。
(2)现场照明：照明电线绝缘良好，导线不得随地拖拉或绑在围挡角钢上。
(3)配电箱、开关箱：使用标准配电箱，配电箱内开关电器必须完整无损，接线正确，电箱内设置漏电保护器，选用合理的额定漏电动作电流进行分级匹配。配电箱设总熔丝、分开关，动力和照明分开设置。金属外壳电箱作接地或接零保护。
(4)接地接零：接地采用角钢，接地电阻符合规定，电杆、中断杆及总箱，分配电箱必须有重复接地。
(5)用电管理：安装、维修拆除临时用电工程，必须由电工完成，电工必须持证上岗，实行定期检查制度，并做好检查记录。
十一、环境保护措施
(1)强化环保管理，健全环保管理机制，定期进行环保检查，及时处理违章事宜，并与当地的环保部门建立工作联系，接受社会及有关部门监督。
(2)加强环保教育，宣传有关环保政策，强化职工的环保意识，使保护环境成为参建职工的自觉行为。
(3)废弃物的处理:不适宜填筑的材料及时分别堆放整齐或运至城市规划指定场所。
(4) 采用有效措施，消除施工污染
施工废水及时排放到下水道，不得污染自然水源。施工地点要防治噪音污染，施工车辆不得鸣笛。
(5)防大气污染
进入工区的机动车辆消音排烟净化系统一定要完好。
运输车辆配备两边和尾部挡板，对易洒落的土粒须用带盖板的车辆外运，且装料适中，不得超限；车辆轮胎及车外表用水冲洗干净，不得污染市区道路。
防止开挖出的泥土被雨水冲散或流溢，遇上干燥天气容易产生二次扬尘。挖机附近的运输道口须有专人及时清扫。

2017年1月9日
