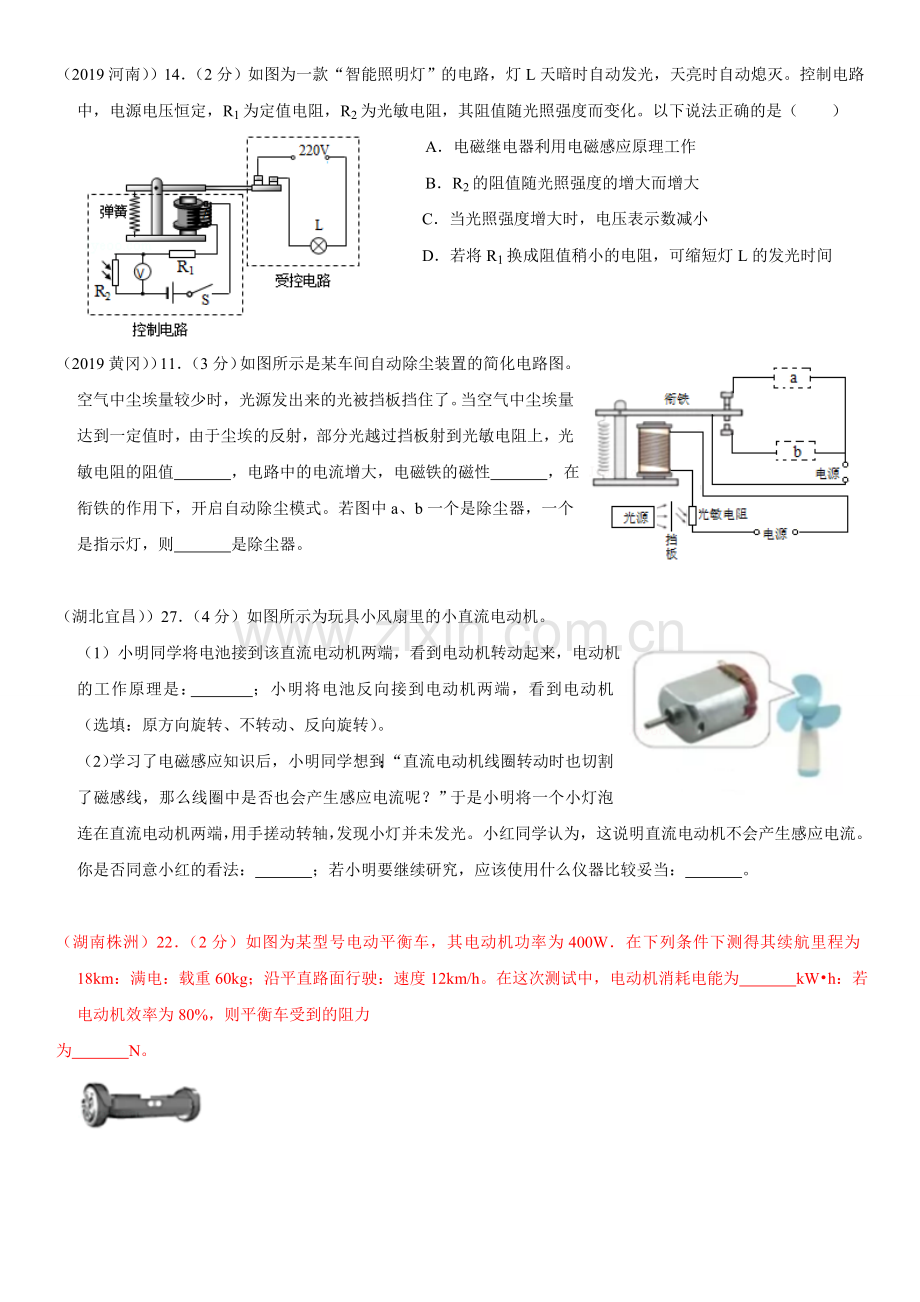

（2019河南））14．（2分）如图为一款“智能照明灯”的电路，灯L天暗时自动发光，天亮时自动熄灭。控制电路中，电源电压恒定，R1为定值电阻，R2为光敏电阻，其阻值随光照强度而变化。以下说法正确的是（ ）
A．电磁继电器利用电磁感应原理工作
B．R2的阻值随光照强度的增大而增大
C．当光照强度增大时，电压表示数减小
D．若将R1换成阻值稍小的电阻，可缩短灯L的发光时间
（2019黄冈））11．（3分）如图所示是某车间自动除尘装置的简化电路图。空气中尘埃量较少时，光源发出来的光被挡板挡住了。当空气中尘埃量达到一定值时，由于尘埃的反射，部分光越过挡板射到光敏电阻上，光敏电阻的阻值 ，电路中的电流增大，电磁铁的磁性 ，在衔铁的作用下，开启自动除尘模式。若图中a、b一个是除尘器，一个是指示灯，则 是除尘器。
（湖北宜昌））27．（4分）如图所示为玩具小风扇里的小直流电动机。
（1）小明同学将电池接到该直流电动机两端，看到电动机转动起来，电动机的工作原理是： ；小明将电池反向接到电动机两端，看到电动机 （选填：原方向旋转、不转动、反向旋转）。
（2）学习了电磁感应知识后，小明同学想到：“直流电动机线圈转动时也切割了磁感线，那么线圈中是否也会产生感应电流呢？”于是小明将一个小灯泡连在直流电动机两端，用手搓动转轴，发现小灯并未发光。小红同学认为，这说明直流电动机不会产生感应电流。你是否同意小红的看法： ；若小明要继续研究，应该使用什么仪器比较妥当： 。
（湖南株洲）22．（2分）如图为某型号电动平衡车，其电动机功率为400W．在下列条件下测得其续航里程为18km：满电：载重60kg；沿平直路面行驶：速度12km/h。在这次测试中，电动机消耗电能为 kW•h：若电动机效率为80%，则平衡车受到的阻力
为 N。

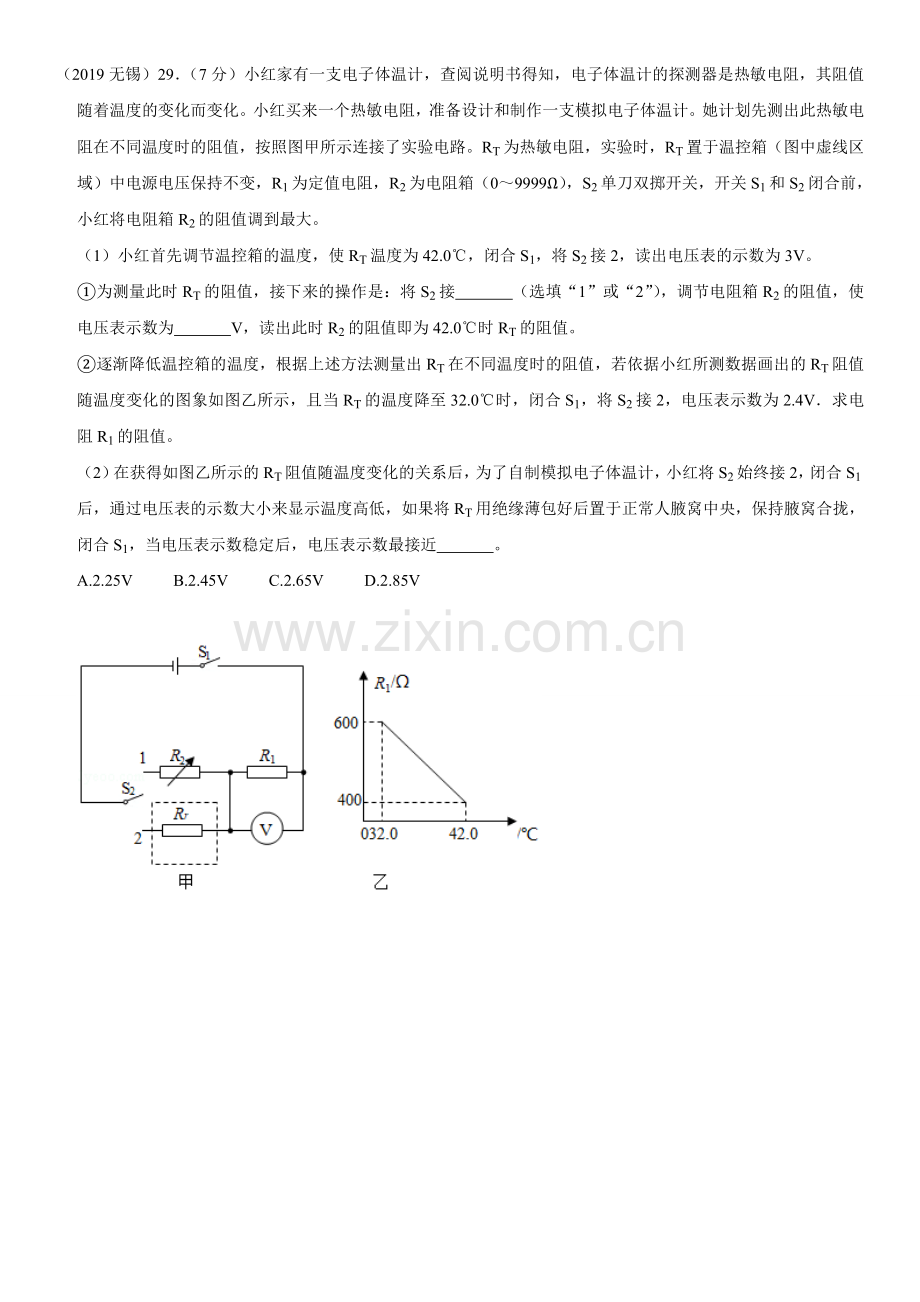

（2019无锡）29．（7分）小红家有一支电子体温计，查阅说明书得知，电子体温计的探测器是热敏电阻，其阻值随着温度的变化而变化。小红买来一个热敏电阻，准备设计和制作一支模拟电子体温计。她计划先测出此热敏电阻在不同温度时的阻值，按照图甲所示连接了实验电路。RT为热敏电阻，实验时，RT置于温控箱（图中虚线区域）中电源电压保持不变，R1为定值电阻，R2为电阻箱（0～9999Ω），S2单刀双掷开关，开关S1和S2闭合前，小红将电阻箱R2的阻值调到最大。
（1）小红首先调节温控箱的温度，使RT温度为42.0℃，闭合S1，将S2接2，读出电压表的示数为3V。
①为测量此时RT的阻值，接下来的操作是：将S2接 （选填“1”或“2”），调节电阻箱R2的阻值，使电压表示数为 V，读出此时R2的阻值即为42.0℃时RT的阻值。
②逐渐降低温控箱的温度，根据上述方法测量出RT在不同温度时的阻值，若依据小红所测数据画出的RT阻值随温度变化的图象如图乙所示，且当RT的温度降至32.0℃时，闭合S1，将S2接2，电压表示数为2.4V．求电阻R1的阻值。
（2）在获得如图乙所示的RT阻值随温度变化的关系后，为了自制模拟电子体温计，小红将S2始终接2，闭合S1后，通过电压表的示数大小来显示温度高低，如果将RT用绝缘薄包好后置于正常人腋窝中央，保持腋窝合拢，闭合S1，当电压表示数稳定后，电压表示数最接近 。
A.2.25V B.2.45V C.2.65V D.2.85V
（陕西）20．（8分）如图﹣1为某校物理小组设计的具有加热和保温功能的电热器内部简化电路。Rt为热敏电阻，阻值随温度升高而减小。R1、R2、R3均为电热丝，且R1＝R2＝400Ω．闭合开关S1、S2，电热器开始加热。
（1）控制电路中，电磁铁的上端是 极。
（2）加热时，动触点a与上方静触点b，c接通，工作电路的总功率是多少？
（3）电磁铁对衔铁的吸引力F与控制电路中电流I的关系如图﹣2所示。当电磁铁对衔铁的吸引力为1N时，动触点a与下方静触点d接通，进入保温状态，此时热敏电阻Rt的阻值是多少？
（4）保温状态下，R1的功率为64W，则工作电路30s消耗的电能是多少？
（2019绍兴）4．（4分）如图是小敏设计的汽车尾气中CO排放量的检测电路。当CO浓度高于某一设定值时，电铃发声报警。图中气敏电阻R1阻值随CO浓度的增大而减小。下列说法正确的是（ ）
A．电铃应接在A和C之间 B．当CO浓度升高，电磁铁磁性减弱
C．用久后，电源电压U1会减小，报警时CO最小浓度比设定值高
D．为使该检测电路在CO浓度更低时报警，可将R2的滑片向下移
