隔爆型高压真空电磁启动器技术条件书
一、供货范围
设备名称：隔爆型高压真空电磁启动器(型号：QBGZ-50)
电压等级：10KV
额定电流：50A
二、技术参数要求
1、额定短路耐受电流：真空接触器的10倍额定电流2秒钟
2、最大额定开断电流：真空接触器的8倍额定电流，COSФ0.35，25次
3、最小额定开断电流：真空接触器的0.2倍额定电流COSФ0.15，254次
4、极限开额短路电流：真空接触器的10倍额定电流，COSФ0.35，3次
5、额定短路关合电流：真空接触器的8倍额定电流，COSФ0.35，100次
6、额定工作制式：AC-3连续工作制
7、操作频率小于等于300times/honrs
8、真空接触器机械寿命：100万次
9、隔离小车机械寿命：2000次
10、额定分合闸和辅助回路电压Us：AC 100V
11、真空接触器：触头开距5.5±0.5
三、保护装置配置要求
保护装置功能配置：能远程和连锁控制，保护基本功能具备三段定时限过电流保护、反时限过电流保护、过电压保护、低电压保护
四、其他相关要求

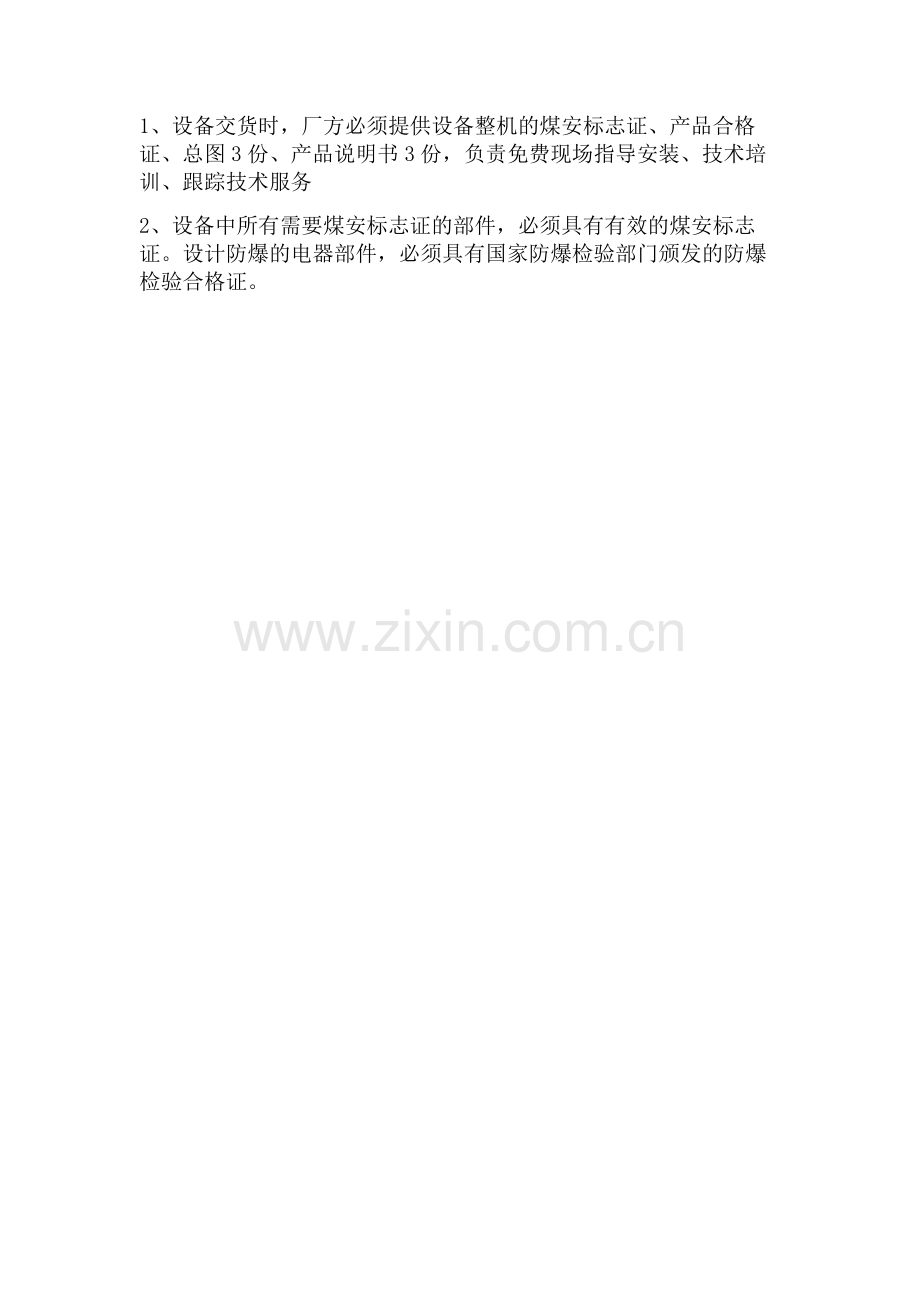

1、设备交货时，厂方必须提供设备整机的煤安标志证、产品合格证、总图3份、产品说明书3份，负责免费现场指导安装、技术培训、跟踪技术服务
2、设备中所有需要煤安标志证的部件，必须具有有效的煤安标志证。设计防爆的电器部件，必须具有国家防爆检验部门颁发的防爆检验合格证。
