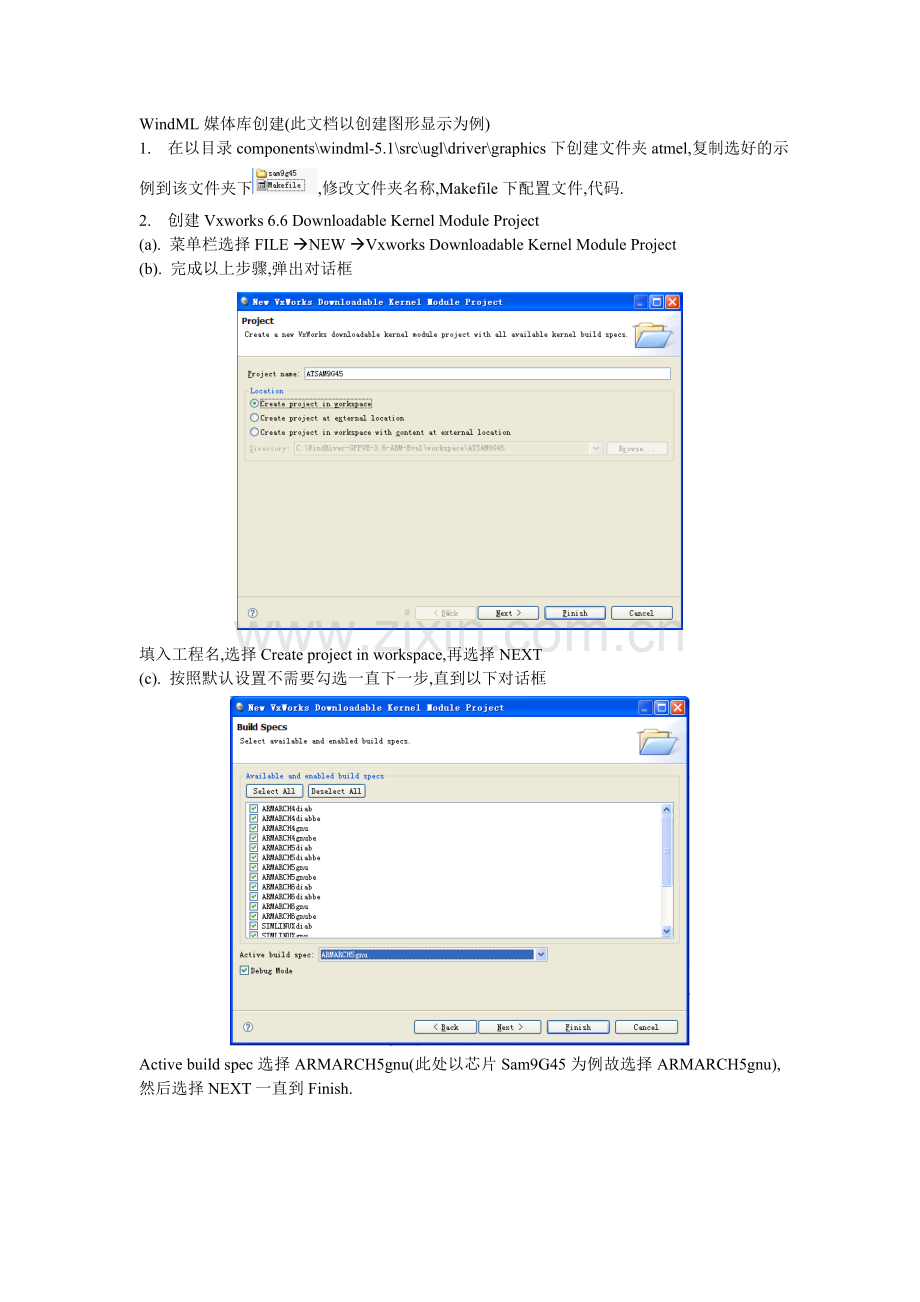

WindML媒体库创建(此文档以创建图形显示为例)
1. 在以目录components\windml-5.1\src\ugl\driver\graphics下创建文件夹atmel,复制选好的示例到该文件夹下,修改文件夹名称,Makefile下配置文件,代码.
2. 创建Vxworks 6.6 Downloadable Kernel Module Project
(a). 菜单栏选择FILE àNEW àVxworks Downloadable Kernel Module Project
(b). 完成以上步骤,弹出对话框

填入工程名,选择Create project in workspace,再选择NEXT
(c). 按照默认设置不需要勾选一直下一步,直到以下对话框

Active build spec选择ARMARCH5gnu(此处以芯片Sam9G45为例故选择ARMARCH5gnu),然后选择NEXT一直到Finish.

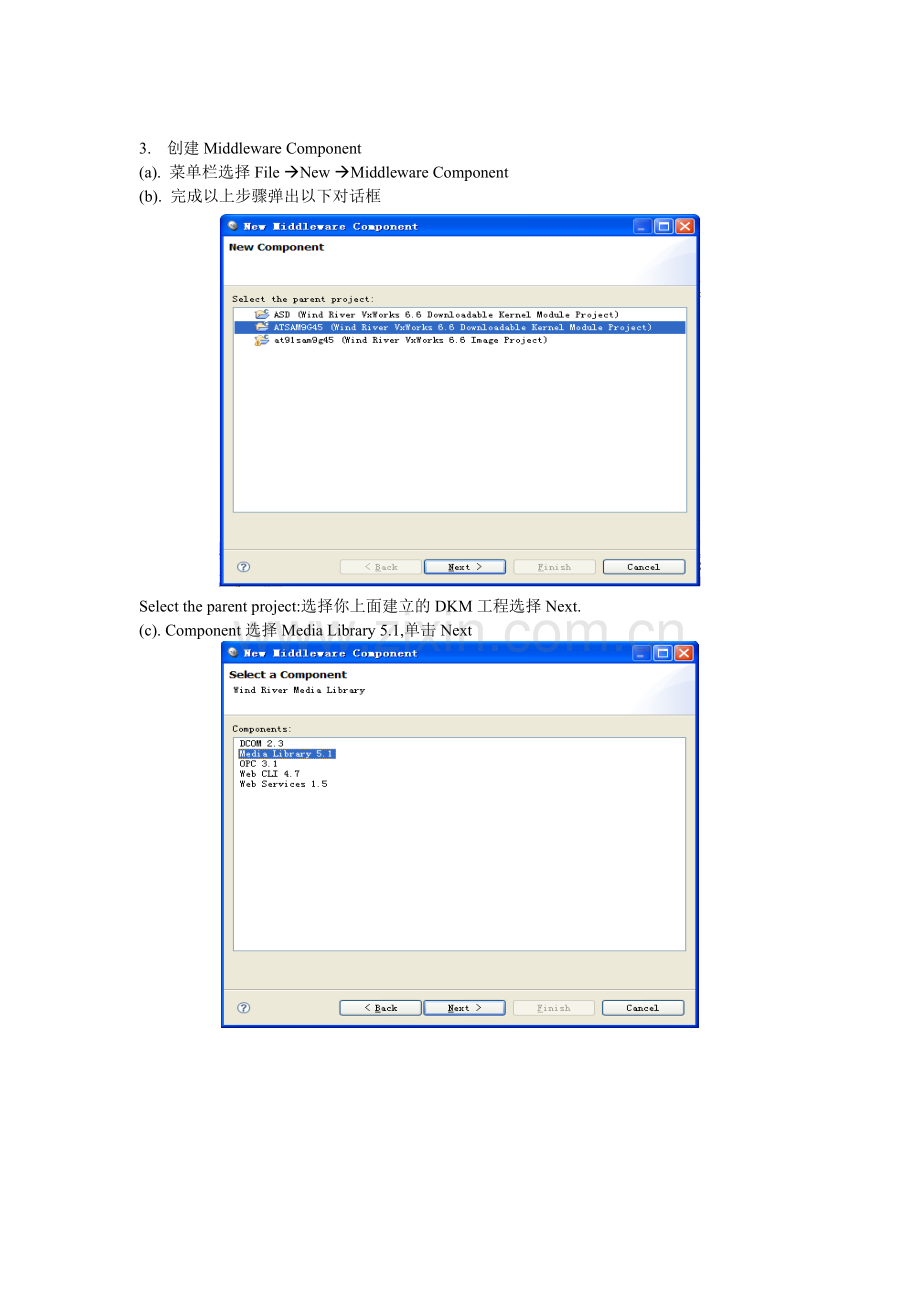

3. 创建Middleware Component
(a). 菜单栏选择File àNew àMiddleware Component
(b). 完成以上步骤弹出以下对话框

Select the parent project:选择你上面建立的DKM工程选择Next.
(c). Component选择Media Library 5.1,单击Next

(d). Templates选择 Media Library Configuration,点击Finish.

(e). 创建完成之后右边窗口弹出config.windml文件.如下:

在上单击鼠标右键New Sibling àDisplay(Display创建的是显示设备)如下图:

输入Display Name,鼠标右键单击选择New Child àGraphics(这里创建的是图形库)弹出以下窗体

选择好Device, Instance, Graphic Mode, Output Type等选项之后右键单击你创建的Vxworks 6.6 Downloadable Kernel Module Project工程,选择Build Project,至此就完成了媒体库的创建.

注:如果Graphics设备创建完成之后Device, Instance, Graphic Mode, Output Type无选择项是因为配置文件未配置
1. windml-5.1\config\makefiles文件夹下创建文件添加你创建的媒体库设备目录
2. windml-5.1\config\wrmdb文件夹下创建文件,按照其他例子填入创建设备信息
具体详细资料请参阅docs\extensions\eclipse\plugins\com.windriver.ide.doc.wr_media_lib目录下的文件夹下的pdf文档.
