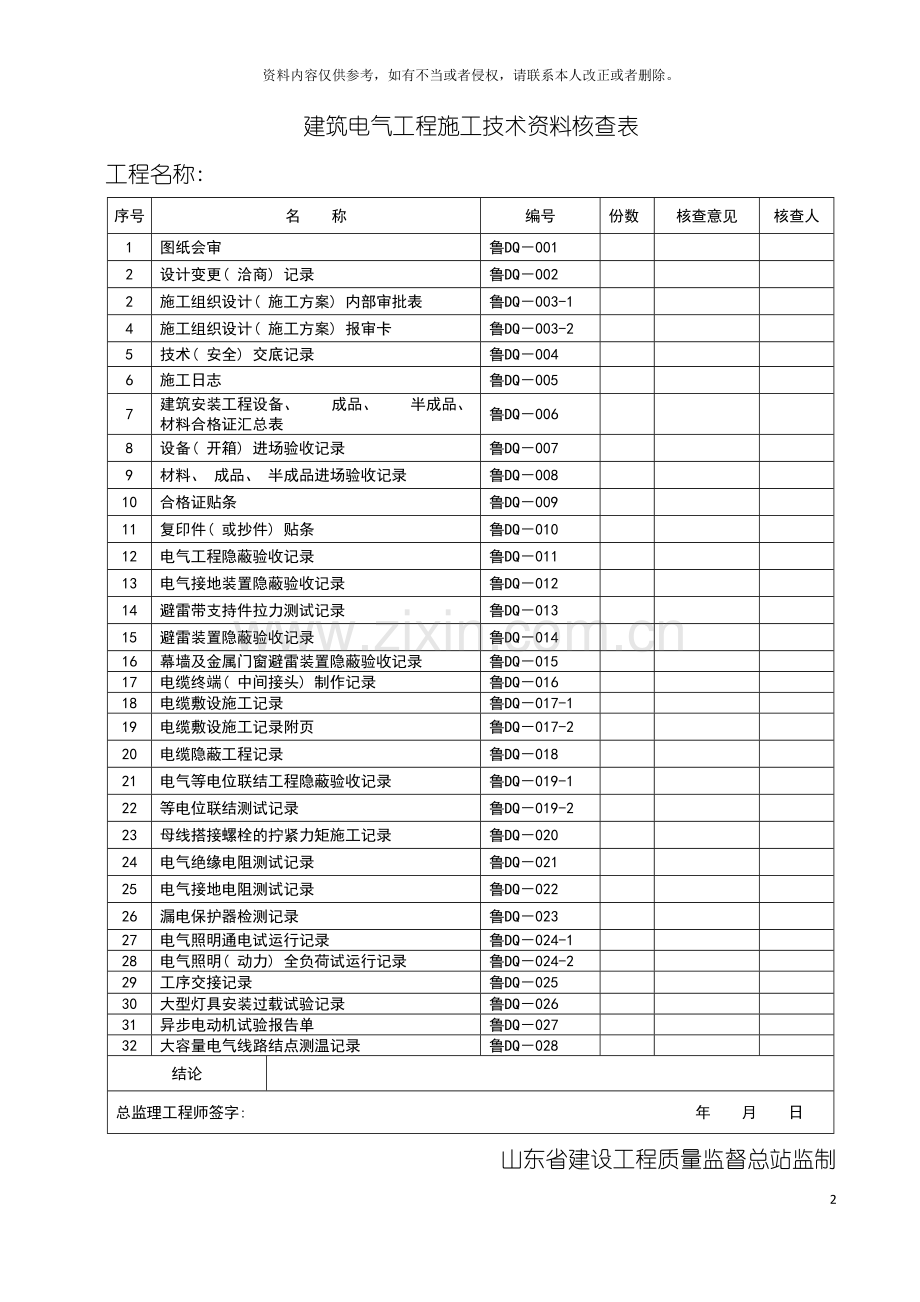

建筑电气工程施工技术资料核查表
工程名称:
序号
名 称
编号
份数
核查意见
核查人
1
图纸会审
鲁DQ－001

2
设计变更( 洽商) 记录
鲁DQ－002

2
施工组织设计( 施工方案) 内部审批表
鲁DQ－003-1

4
施工组织设计( 施工方案) 报审卡
鲁DQ－003-2

5
技术( 安全) 交底记录
鲁DQ－004

6
施工日志
鲁DQ－005

7
建筑安装工程设备、 成品、 半成品、 材料合格证汇总表
鲁DQ－006

8
设备( 开箱) 进场验收记录
鲁DQ－007

9
材料、 成品、 半成品进场验收记录
鲁DQ－008

10
合格证贴条
鲁DQ－009

11
复印件( 或抄件) 贴条
鲁DQ－010

12
电气工程隐蔽验收记录
鲁DQ－011

13
电气接地装置隐蔽验收记录
鲁DQ－012

14
避雷带支持件拉力测试记录
鲁DQ－013

15
避雷装置隐蔽验收记录
鲁DQ－014

16
幕墙及金属门窗避雷装置隐蔽验收记录
鲁DQ－015

17
电缆终端( 中间接头) 制作记录
鲁DQ－016

18
电缆敷设施工记录
鲁DQ－017-1

19
电缆敷设施工记录附页
鲁DQ－017-2

20
电缆隐蔽工程记录
鲁DQ－018

21
电气等电位联结工程隐蔽验收记录
鲁DQ－019-1

22
等电位联结测试记录
鲁DQ－019-2

23
母线搭接螺栓的拧紧力矩施工记录
鲁DQ－020

24
电气绝缘电阻测试记录
鲁DQ－021

25
电气接地电阻测试记录
鲁DQ－022

26
漏电保护器检测记录
鲁DQ－023

27
电气照明通电试运行记录
鲁DQ－024-1

28
电气照明( 动力) 全负荷试运行记录
鲁DQ－024-2

29
工序交接记录
鲁DQ－025

30
大型灯具安装过载试验记录
鲁DQ－026

31
异步电动机试验报告单
鲁DQ－027

32
大容量电气线路结点测温记录
鲁DQ－028

结论

总监理工程师签字: 年 月 日
山东省建设工程质量监督总站监制
建筑电气工程施工技术资料

工程名称

建设单位

监理单位

施工单位

项目专业技术负责人

编 制 人

竣工日期 年 月 日

鲁DQ－001
图纸会审记录

工程名称

会审日期
年 月 日
序号
图号
会审记录
问 题
答复意见

施工单位( 公章)
项目专业技术负责人:
参加人:
设计单位( 公章)
设计项目负责人:
参加人:
建设单位( 公章)
项目负责人:
参加人:
监理单位( 公章)
总 监:
参加人:
山东省建设工程质量监督总站监制
鲁DQ-002
设计变更( 洽商) 记录

工程名称

变更( 洽商) 日期
年 月 日
记录内容:
设计单位( 公章)

单位( 项目) 负责人:
施工单位( 公章)

项目专业技术负责人:
建设单位( 公章)

单位( 项目) 负责人:
监理单位( 公章)

总 监:
山东省建设工程质量监督总站监制
鲁DQ－003.1
施工组织设计( 施工方案) 内部审批表

工程名称

日 期
年 月 日
现报上下表中的文件, 请予以审核批示
分部工程名称
编制人
册数
页数

申报简述:

申报部门( 分包单位) ( 公章) 项目专业技术负责人:
审核意见:

总承包单位名称: ( 公章) 审核人:
年 月 日
山东省建设工程质量监督总站监制
鲁DQ－003.2
施工组织设计( 施工方案) 报审卡

送审报告

工程施工组织设计( 施工方案) 编制完毕并按单位内部要求审批完毕, 今报上, 请批

示。

申报单位 ( 公章) 年 月 日

审 批 结 论

批准单位: 监理( 建设) 单位 ( 公章)

监理专业工程师( 建设单位项目专业负责人) :

总监理工程师( 建设单位项目负责人) :

年 月 日
山东省建设工程质量监督总站监制
鲁DQ－004
技术( 安全) 交底记录

工程名称

施工单位

分项工程名称

交底日期

交底内容:

项目专业技术负责人:

交底人:

接受人:
山东省建设工程质量监督总站监制

安 装 施 工 日 志

工程名称

项目经理

专业技术负责人

编 制 人

年 月 日至 年 月 日
鲁DQ－005
安装施工日志

年 月 日 天气: 温度 ℃ 风力 级
内

容
施工部位:
施工人员:
施工情况:
检查情况:
存在问题:
处理意见:
其它:
记录人:
山东省建设工程质量监督总站监制
鲁DQ－006
建筑安装工程设备、 成品、 半成品、 材料合格证汇总表

工程名称

施工单位

序号
设备产品、
材料名称
单位
数量
合格证号
生产
厂家
使用部位
见证取样
情况
备注

施工单位: ( 公章) 监理( 建设) 单位 : ( 公章 ) 年 月 日
山东省建设工程质量监督总站监制
鲁DQ－007
设备( 开箱) 进场验收记录

工程名称

施工单位

分项工程名称

监理( 建设) 单位

设备名称

编号

规格型号

制造厂名

装箱单号

收到件数

检查记录
包装情况

随机文件

备件与附件

外观情况

测试情况

检查结果
缺、 损附( 备) 件明细表
序号
名 称
规 格
单 位
数 量
备 注

结论:
施工单位:
项目专业技术( 质量) 负责人:
专业质量检查员:

( 公章) 年 月 日
供应单位:

( 公章) 年 月 日
监理( 建设) 单位:
监理工程师:
( 建设单位项目专业技术负责人)

( 公章) 年 月 日
山东省建设工程质量监督总站监制
鲁DQ－008
材料、 成品、 半成品进场验收记录

工程名称

施工单位

分项工程名称

监理( 建设) 单位

序
号
产地名称
型号
规格
数量
合格证号
复验记录
复验量
检测手段

验收结论:
施工单位:
项目专业技术( 质量) 负责人:
专业质量检查员:

( 公章) 年 月 日
供应单位:

( 公章) 年 月 日
监理( 建设) 单位:
监理工程师:
( 建设单位项目专业技术负责人)

( 公章) 年 月 日
山东省建设工程质量监督总站监制
鲁DQ—009
合格证贴条

材料名称

合格证编号

合格证代表数量

进货数量

工程总需要量

材料验收单编号

抽样试验委托单编号

抽样试验结论

供货单位

到货日期

查对标牌验收情况

合格证收到日期

( 合格证粘贴处)

山东省建设工程质量监督总站监制

鲁DQ—010
复印件( 或抄件) 贴条

材料名称

合格证复印件原编号

合格证复印件代表数量

进货数量

工程总需要量

材料验收单编号

抽样试验委托单编号

抽样试验结论

供货单位

到货日期

查对标牌验收情况

合格证复印件收到日期

合格证原件存放单位

抄件单位(盖章)

抄件人签字

( 复印件或抄件粘贴处)

山东省建设工程质量监督总站监制
鲁DQ－011
电气 工程隐蔽验收记录

工程名称

施工单位

分项工程名称

监理( 建设)
单位

隐蔽单位

验收日期

隐蔽工程内容
名 称
规 格
单 位
数 量
接头形式和辅助材料

简图或说明:
结论

施工单位
监理( 建设) 单位
专业工长:
专业质量检查员:
项目专业技术( 质量) 负责人:

( 公章)
监理工程师:
( 建设单位项目专业技术负责人)

( 公章)
注: 该表适用于配管、 穿线、 桥架、 线槽、 敷线等。
山东省建设工程质量监督总站监制
鲁DQ－012
电气接地装置隐蔽验收记录

工程名称

施工单位

分项工程名称

监理( 建设)
单位

天气情况

验收日期

接地类别

组数

设计要求
Ω
接地装置示意图［绘制比例要适当, 注明各组别编号及有关尺寸( mm) ］

沟槽尺寸

土质情况

接地极规格
( mm)

打进深度
( mm)

接地母线规格

焊接情况

防腐处理

接地电阻
( 取最大值)

验收结论

施工单位
监理( 建设) 单位
专业工长:
专业质量检查员:
项目专业技术( 质量) 负责人:

( 公章)
监理工程师:
( 建设单位项目专业技术负责人)

( 公章)
山东省建设工程质量监督总站监制
鲁DQ－013
避雷带支持件拉力测试记录

工程名称

施工单位

分项工程名称

监理( 建设) 单位

规范规定垂直拉力值
≥49N ( 5Kg)
简图编号:
编号
测试
编号
测试
编号
测试
编号
测试
编号
测试
编号
测试
1

11

21

31

41

51

2

12

22

32

42

52

3

13

23

33

43

53

4

14

24

34

44

54

5

15

25

35

45

55

6

16

26

36

46

56

7

17

27

37

47

57

8

18

28

38

48

58

9

19

29

39

49

59

10

20

30

40

50

60

结论

施工单位
监理( 建设) 单位
试验人:
专业质量检查员:
项目专业技术( 质量) 负责人:

( 公章)
监理工程师:
( 建设单位项目专业技术负责人)

( 公章)
山东省建设工程质量监督总站监制
鲁DQ－014
避雷装置隐蔽验收记录

工程名称

施工单位

分项工程名称

监理( 建设) 单位

环境温度
℃
验收日期

1.接闪器
部位( 编号)
材质规格
结构形式
外观检查
连接情况
防腐处理

2.均压带( 环)
部 位
材质规格
长度( m)
敷设方式
外观检查
连接情况
防腐处理

3.引下线
部 位
材质规格
长度( m)
连接情况
断接卡高度( m)
接地体序号
防腐处理

结论
施工单位
监理( 建设) 单位
专业工长:
专业质量检查员:
项目专业技术( 质量) 负责人:

( 公章)
监理工程师:
( 建设单位项目专业技术负责人)

( 公章)
山东省建设工程质量监督总站监制
鲁DQ－015
幕墙及金属门窗避雷装置隐蔽验收记录

工程名称

施工单位

分项工程名称

监理( 建设) 单位

环境温度
℃
验收日期

部 位
材质规格
敷设方式
连接情况
防腐处理

简图或说明:
结论

施工单位
监理( 建设) 单位
试验人:
专业质量检查员:
项目专业技术( 质量) 负责人:

( 公章)
监理工程师:
( 建设单位项目专业技术负责人)

( 公章)
山东省建设工程质量监督总站监制
鲁DQ－016
电缆终端头( 中间接头) 制作记录

工程名称

施工单位

分项工程名称

监理( 建设) 单位

天气情况

日 期

序
号
电缆编号

施工记录

1
安装地点

2
制作日期

3
天气情况

4
电缆型号、 截面、 电压

5
备用长度

6
电缆头和中间接头型号

7
保护壳型号

8
接地线规格

9
相序校对

10
绝缘带型号、 规格

11
电缆头中间接头绝缘填料
型号规格

绝缘
情况
制作前

制作后

12
芯线连接方式

13
工艺标准

14
操作人

结论
施工单位
监理( 建设) 单位
专业工长:
专业质量检查员:
项目专业技术( 质量) 负责人:

( 公章)
监理工程师:
( 建设单位项目专业技术负责人)

( 公章)
山东省建设工程质量监督总站监制
鲁DQ－017.1
电缆敷设施工记录

工程名称

施工单位

分项工程名称

监理( 建设) 单位

环境温度
℃
日 期

电缆敷设开始于 月 日 分, 结束于 月 日 分。
天气情况:
1.电缆盘外观检查及绝缘测试:

2.敷设标高:
3.电缆备用长度:
4.并列敷设根数、 间距:
5.砂层厚度: 沟底: cm; 上盖 cm
6.防护盖板:
7.支架安装:
8.支架防腐:
9.标桩形式:
10.电缆与其它装置交叉情况:

施工单位
监理( 建设) 单位
专业工长:
专业质量检查员:
项目专业技术( 质量负责人) :

( 公章)
监理工程师:
( 建设单位项目专业技术负责人)

( 公章)
山东省建设质量监督总站监制
鲁DQ－017.2
电缆敷设施工记录( 附页)

工程名称

施工单位

分项工程名称

监理( 建设) 单位

环境温度
℃
日 期

电缆编号
电缆型号
及规格
敷设方式
最小弯曲半径
全长
中间接头个数
电缆起止点

结论

施工单位
监理( 建设) 单位

专业工长:

专业质量检查员:

项目专业技术( 质量) 负责人:

( 公章)

监理工程师:
( 建设单位项目专业技术负责人)

( 公章)
山东省建设工程质量监督总站监制
鲁DQ－018
电缆隐蔽工程验收记录

工程名称

施工单位

分项工程名称

监理( 建
设) 单位

环境温度
℃
日 期

隐蔽工程内容
名 称
规格、 数量
额定电压
试验记录
编号
附图或说明:

电缆头
形式及主要材料
数量

覆土情况

结论

施工单位
监理( 建设) 单位

专业工长:

专业质量检查员:

项目专业技术( 质量负责人) :

( 公章)

监理工程师:
( 建设单位项目专业技术负责人)

( 公章)
山东省建设工程质量监督总站监制
鲁DQ－019.1
电气等电位联结工程隐蔽验收记录

工程名称

施工单位

分项工程名称

监理( 建设)
单位

等电位类别

日 期

隐蔽内容( 图示或文字说明) :
结论

施工单位
监理( 建设) 单位

专业工长:

专业质量检查员:

项目专业技术( 质量负责人) :

( 公章)

监理工程师:
( 建设单位项目专业技术负责人)

( 公章)
山东省建设工程质量监督总站监制
鲁DQ－019.2
等电位联结测试记录

工程名称

施工单位

分项工程名称

监理( 建设)
单位

天气情况

日 期

序号
检测部位
( 区、 段)
导通检测
接地电阻测试
仪表型号
测试数值( Ω)
仪表型号
测试数值( Ω)

结论

施工单位
监理( 建设) 单位

专业工长:

专业质量检查员:

项目专业技术( 质量负责人) :

( 公章)

监理工程师:
( 建设单位项目专业技术负责人)

( 公章)
山东省建设工程质量监督总站监制
鲁DQ－020
母线搭接螺栓的拧紧力矩施工记录

工程名称

施工单位

分项工程名称

监理单位

环境水温度
℃
日 期

序 号
部 位
螺栓规格
规定力矩值
( N/m)
实际力矩值
( N/m)
结论

施工单位
监理( 建设) 单位

专业工长:

专业质量检查员:

项目专业技术( 质量负责人) :

( 公章)

监理工程师:
( 建设单位项目专业技术负责人)

( 公章)
山东省建设工程质量监督总站监制
鲁DQ－021
电气绝缘电阻测试记录

工程名称

施工单位

分项工程名称

监理( 建设)
单位

配电柜、 箱、 盘、 屏
( 设备器具)

日 期

仪表型号

电压
V
计量单位
MΩ
试验对象
相 间
相对零
相对地
零对地
位置
路别
A－B
B－C
C－A
A－N
B－N
C－N
A－PE
B－PE
C－PE
N－PE

结论

施工单位
监理( 建设) 单位

测试人:

专业质量检查员:

项目专业技术( 质量) 负责人:

( 公章)

监理工程师:
( 建设单位项目专业技术负责人)

( 公章)
注: 本表适用于单相、 单相三线、 三相四线制、 三相五线制的照明、 动力线路及电缆、 设备器具等
绝缘电阻的测试。
山东省建设工程质量监督总站监制
鲁DQ－022
电气接地电阻测试记录

工程名称

施工单位

分项工程名称

监理( 建设)
单位

仪表型号

日 期

接地类型
防雷接地
保护接地
重复接地
静电接地
其它
组别
及实
测数
据
( Ω)
1

2

3

4

5

6

7

8

9

10

系统

设计要求
≤ Ω
≤ Ω
≤ Ω
≤ Ω

测试结论

施工单位
监理( 建设) 单位
测试人:
专业质量检查员:
项目专业技术( 质量) 负责人:

( 公章)
监理工程师:
( 建设单位项目专业技术负责人)

( 公章)
山东省建设工程质量监督总站监制
鲁DQ－023
漏电保护器检测记录

工程名称

施工单位

分项工程名称

监理( 建设) 单位

环境温度
℃
检测日期

序号
安装地点
线路编号
名称
型号
额定动作电
流( mA)
漏电动作电流最大值( mA)
试验情况
检查结论
按扭
检验器

施工单位
监理( 建设) 单位
检测人:
专业质量检查员:
项目专业技术( 质量负责人) :

( 公章)
监理工程师:
( 建设单位项目专业技术负责人)

( 公章)
注: 竣工验收前应对所有漏电保护装置检测漏电动作电流值, 并用按钮和插座检验器检查线路漏电与相
序是否符合规范要求。
山东省建设工程质量监督总站监制
鲁DQ－024
电气照明通电试运行记录

工程名称

施工单位

分项工程名称

监理( 建设) 单位

试运行部位

日 期

序
号
项目
试验内容
检查结论
时 分至 时 分
时 分至 时 分
时 分至 时 分
时 分至 时 分
1
电压
电流

2
仪表

3
开关

4
插座

5
灯具

6
配电箱

7
电扇

结论

施工单位
监理( 建设) 单位
试验人:
专业质量检查员:
项目专业技术( 质量负责人) :

( 公章)
监理工程师:
( 建设单位项目专业技术负责人)

( 公章)
注: 试运行时间: 公建应为24h, 民用住宅应为8h, 每2h记录运行状态1次, 检查结论栏可根据需
要分格记录。
山东省建设工程质量监督总站监制
鲁DQ－025
电气照明( 动力) 全负荷试运行记录

工程名称

施工单位

分项工程名称

监理( 建设) 单位

开始试验时间
年 月 日 时 分
结束试验时间
年 月 日 时 分
设计电流( A)
A: B: C;
额定电压
( V)
负荷运行记录表
