水利水电工程

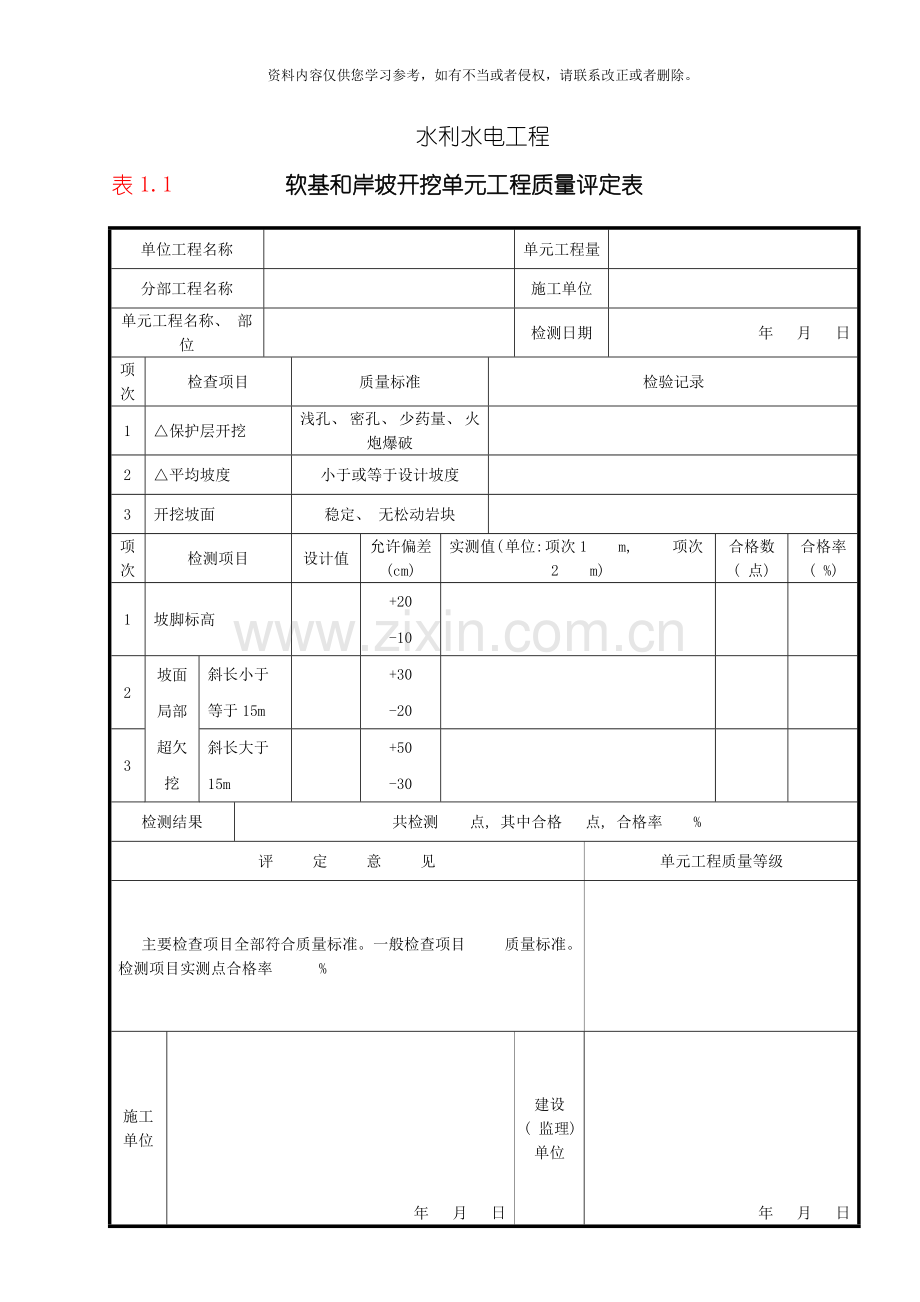

表1.1 软基和岸坡开挖单元工程质量评定表
单位工程名称
单元工程量
分部工程名称
施工单位
单元工程名称、 部位
检测日期
年 月 日
项次
检查项目
质量标准
检验记录
1
△保护层开挖
浅孔、 密孔、 少药量、 火炮爆破
2
△平均坡度
小于或等于设计坡度
3
开挖坡面
稳定、 无松动岩块
项次
检测项目
设计值
允许偏差(cm)
实测值( 单位: 项次1 m, 项次2 m)
合格数( 点)
合格率( %)
1
坡脚标高
+20 -10
2
坡面局部超欠挖
斜长小于等于15m
+30 -20
3
斜长大于15m
+50 -30
检测结果
共检测 点, 其中合格 点, 合格率 %
评 定 意 见
单元工程质量等级
主要检查项目全部符合质量标准。一般检查项目 质量标准。检测项目实测点合格率 %
施工 单位
年 月 日
建设 ( 监理) 单位
年 月 日
注:”+”为超挖, ”-”为欠挖
水利水电工程

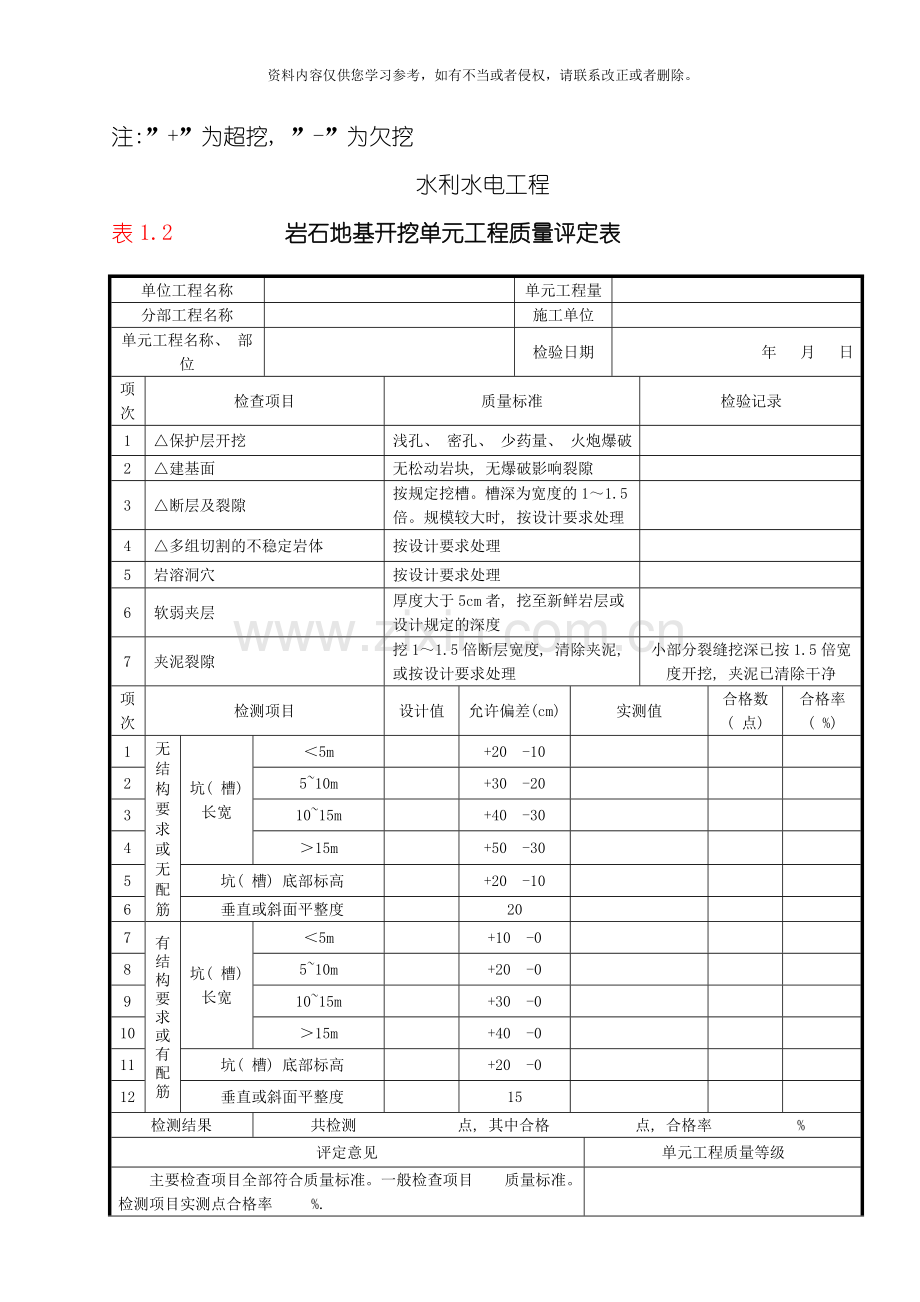

表1.2 岩石地基开挖单元工程质量评定表
单位工程名称
单元工程量
分部工程名称
施工单位
单元工程名称、 部位
检验日期
年 月 日
项次
检查项目
质量标准
检验记录
1
△保护层开挖
浅孔、 密孔、 少药量、 火炮爆破
2
△建基面
无松动岩块, 无爆破影响裂隙
3
△断层及裂隙
按规定挖槽。槽深为宽度的1～1.5倍。规模较大时, 按设计要求处理
4
△多组切割的不稳定岩体
按设计要求处理
5
岩溶洞穴
按设计要求处理
6
软弱夹层
厚度大于5cm者, 挖至新鲜岩层或设计规定的深度
7
夹泥裂隙
挖1～1.5倍断层宽度, 清除夹泥, 或按设计要求处理
小部分裂缝挖深已按1.5倍宽度开挖, 夹泥已清除干净
项次
检测项目
设计值
允许偏差(cm)
实测值
合格数( 点)
合格率( %)
1
无结构要求或无配筋
坑( 槽) 长宽
＜5m
+20 -10
2
5~10m
+30 -20
3
10~15m
+40 -30
4
＞15m
+50 -30
5
坑( 槽) 底部标高
+20 -10
6
垂直或斜面平整度
20
7
有结构要求或有配筋
坑( 槽) 长宽
＜5m
+10 -0
8
5~10m
+20 -0
9
10~15m
+30 -0
10
＞15m
+40 -0
11
坑( 槽) 底部标高
+20 -0
12
垂直或斜面平整度
15
检测结果
共检测 点, 其中合格 点, 合格率 %
评定意见
单元工程质量等级
主要检查项目全部符合质量标准。一般检查项目 质量标准。检测项目实测点合格率 %.
施工 单位
年 月 日
建设 ( 监理) 单位
年 月 日
注:”+”为超挖, ”-”为欠挖
水利水电工程
表1.3 岩石洞室开挖单元工程质量评定表
单位工程名称
单元工程量
分部工程名称
施工单位
单元工程名称、 部位
检测日期
年 月 日
项次
检查项目
质量标准
检验记录
1
△开挖岩面
无松动岩块, 小块悬挂体
2
△地质弱面处理
符合设计要求
3
△洞室轴线
符合规范要求
项次
检测项目
设计值
允许偏差(cm)
实测值
合格数( 点)
合格率( %)
1
无结构要求或无配筋
底部标高
+20 -10
2
径向
+20 -10
3
侧墙
+20 -10
4
开挖面平整度
15
5
有结构要求或有配筋
底部标高
+20 -0
6
径向
+20 -0
7
侧墙
＋20 －0
8
开挖面平整度
10
检测结果
共检测 点, 其中合格 点, 合格率 %
评定意见
单元工程质量等级
主要检查项目全部符合质量标准。检测项目实测点 点合格率 %
施工 单位
年 月 日
建设 ( 监理) 单位
年 月 日
注:”+”为超挖, ”-”为欠挖
水利水电工程
表1.4 软基和岸坡开挖单元工程质量评定表
单位工程名称
单元工程量
分部工程名称
施工单位
单元工程名称、 部位
检验日期
年 月 日
项次
检 查 项 目
质 量 标 准
检 验 记 录
1
地基清理和处理
无树根、 草皮、 乱石、 坟墓, 水井泉眼已处理, 地质符合设计
2
△取样检验
符合设计要求
3
岸坡清理和处理
无树根、 草皮、 乱石。有害裂隙及洞穴已处理
4
岩石岸坡清理坡度
符合设计要求
5
△粘土、 湿陷性黄土清理坡度
符合设计要求
6
截水槽地基处理
泉眼、 渗水已处理, 岩石冲洗洁净, 无积水
7
△截水槽( 墙) 基岩面坡度
符合设计要求
项次
检 测 项 目
设计值
允许偏差
( ㎝)
实 测 值
合格数
( 点)
合格率
( %)
1
无结构要求或无配筋
坑︵槽︶长宽
5m以内
+20 －10
2
5～10m
+30 －20
3
10～15m
+40 －30
4
15m以上
+50 －30
5
坑( 槽) 底部标高
+20 －10
6
垂直或斜面平整度
20
1
有结构要求或有配筋预埋件
基坑︵槽︶长或宽
5m以内
+20 －0
2
5～10m
+30 －0
3
10～15m
+40 －0
4
15m以上
+40 －0
5
坑( 槽) 底部标高
+20 －0
6
垂直或斜面平整度
15
检测结果
共检测 点, 其中合格 点, 合格率 %
评 定 意 见
单元工程质量等级
主要检查项目全部符合质量标准。一般检查项目 质量标准。检测项目实测点合格率 %
施工 单位
年 月 日
建设 ( 监理) 单位
年 月 日
注 ”+”为超挖, ”－”为欠挖。
水利水电工程
表1.5 混凝土单元工程质量评定表
单位工程名称
单元工程量
分部工程名称
施工单位
单元工程名称、 部位
评定日期
年 月 日
项次
工 序 名 称
工 序 质 量 等 级
1
基础面或混凝土施工缝处理
2
模 板
3
△钢 筋
4
止水、 伸缩缝和排水管安装
5
△混凝土浇筑
评 定 意 见
单元工程质量等级
工序质量全部合格,主要工序—钢筋、 混凝土浇筑两工序质量 , 工序质量优良率为 %。
施工 单位
年 月 日
建设 ( 监理) 单位
年 月 日
水利水电工程
表1.5.1 基础面或混凝土施工缝处理工序质量评定表
单位工程名称
单元工程量
分部工程名称
施工单位
单元工程名称、 部位
检验日期
年 月 日
项次
检 查 项 目
质 量 标 准
检 验 记 录
1
基础岩面
( 1)
△建基面
无松动岩块
( 2)
△地表水和地下水
妥善引排或封堵
( 3)
岩面清洗
清洗洁净, 无积水, 无积渣杂物
2
混凝土施工缝
( 1)
△表面处理
无乳皮、 成毛面
( 2)
混凝土表面清洗
清洗洁净, 无积水, 无积渣杂物
3
软基面
( 1)
△建基面
预留保护层已挖除, 地质符合设计要求
( 2)
垫层铺填
符合设计要求
( 3)
基础面清理
无乱石、 杂物、 坑洞分层回填夯实
评 定 意 见
工序质量等级
主要检查项目全部符合质量标准, 一般检查项目 质量标准
施工 单位
年 月 日
建设 ( 监理) 单位
年 月 日
水利水电工程
表1.5.2 混凝土模板工序质量评定表
单位工程名称
单元工程量
分部工程名称
施工单位
单元工程名称、 部位
检验日期
年 月 日
项
次
检 查 项 目
质 量 标 准
检 验 记 录
1
△稳定性、 刚度和强度
符合设计要求
2
模板表面
光洁、 无污物、 接缝严密
项次
检 测 项 目
设计值
允许偏差( ㎜)
实 测 值
合格数
( 点)
合格率
( %)
外露表面
隐蔽内面
钢模
木模
1
模板平整度: 相邻两板面高差
2
3
5
2
局部不平( 用2m直尺检查)
2
5
10
3
板面缝隙
1
2
2
4
结构物边线与设计边线
10
15
5
结构物水平断面内部尺寸
±20
6
承重模板标高
±5
7
预留孔、 洞尺寸及位置
±10
检测结果
共检测 点, 其中合格 点, 合格率 %
评 定 意 见
工序质量等级
主要检查项目全部符合质量标准。一般检查项目 质量标准。检测项目实测点合格率 %。
施工 单位
年 月 日
建设 ( 监理) 单位
年 月 日
水利水电工程
表1.5.3 混凝土钢筋工序质量评定表
单位工程名称
单元工程量
分部工程名称
施工单位
单元工程名称、 部位
检验日期
年 月 日
项
次
检 查 项 目
质量标准
检 验 记 录
1
△钢筋的数量、 规格尺寸、 安装位置
符合设计图纸
2
焊缝表面和焊缝中
不允许
有裂缝
3
△脱焊点和漏焊点
无
项
次
检 测 项 目
设计值
允许偏差
( ㎜)
实 测 值
合格数
( 点)
合格率
( %)
1
点
焊
及
电
弧
焊
帮条对焊接头中心的纵向偏移差
0.5d
2
接头处钢筋轴线的曲折
4度
3
△
焊
缝
长 度
—0.5d
高 度
—0.05d
宽 度
—0.1d
咬边深度
0.05d不大于1
表面
气孔
夹渣
在2d长度上
不多于2个
气孔、 夹渣直径
不大于3
4
△
绑
扎
缺扣、 松扣
≤20%
且不集中
弯钩朝向正确
符合设计图纸
搭接长度
－0.05
设计值
续表1.5.3
项次
检 测 项 目
设计值
允许偏差
( ㎜)
实 测 值
合格数( 点)
合格率( %)
5
对
焊
及
熔
槽
焊
△焊接接头
根部未焊透
深度
Φ25～40㎜
钢筋
0.15d
Φ40～70㎜
钢筋
0.10d
接头处钢筋中心线的位移
0.1d
不大于2
焊缝表面( 长为2d) 和焊缝截面上蜂窝、 气孔、 非金属杂质
不大于
1.5d, 3个
6
钢筋长度方向的偏差
±1/2净
保护层厚
7
同一排受力钢筋间距的局部偏差
柱及梁
±0.5d
板、 墙
±0.1间距
8
同一排中分布钢筋间距的偏差
±0.1间距
9
双排钢筋,其排与排间距的局部偏差
±0.1排距
10
梁与柱中钢箍间距的偏差
0.1箍筋间距
11
保护层厚度的局部偏差
±1/4净
保护层厚
检测结果
共检测 点, 其中合格 点, 合格率 %
评 定 意 见
工序质量等级
主要检查项目全部符合质量标准。一般检查项目 质量标准。检测项目实测点合格率 %
施工 单位
年 月 日
建设 ( 监理) 单位
年 月 日
水利水电工程
表1.5.4 混凝土止水、 伸缩缝和排水管安装工序质量评定表
单位工程名称
单元工程量
分部工程名称
施工单位
单元工程名称、 部位
检验日期
年 月 日
项
次
检 查 项 目
质 量 标 准
检 验 记 录
1
伸缩
缝制
作
及
安装
涂敷沥青料
混凝土表面洁净干燥,涂刷均匀平整,与混凝土粘接紧密,无气泡及隆起现象
2
粘贴沥青油毛毡
伸缩缝表面清洁干燥,蜂窝麻面已处理并填平,外露施工铁件割除,铺设厚度均匀平整,搭接紧密
3
铺设预制油毡板
混凝土表面清洁,蜂窝麻面处理并填平,外露施工铁件割除,铺设厚度均匀平整、 牢固,相邻块安装紧密平整无缝
4
△沥青井、 柱安装
电热原件及绝缘材料置放准确牢固,不短路,沥青填塞密实,安装位置准确、 稳固,上下层衔接好
项
次
检 测 项 目
设计
值
允许偏差
( ㎜)
实 测 值
合格数
( 点)
合格率
( %)
1
金属、 塑料、 橡胶止水
金属止水
片的几何
尺寸
宽
±5
高(牛鼻子)
±2
2
长
±20
3
△金属止水片搭接长度
不小于20
双面氧焊
4
安装
偏差
大致积混凝土
±30
细部结构
20
5
△插入基岩部分
符合设计
要 求
6
坝体排水管安装
拔管
排水管
平面位置
≤100
7
倾斜度
≤4%
8
多孔性
排水管
平面位置
≤100
9
倾斜度
≤4%
10
△排水管通畅性
通畅
检测结果
共检测 点,其中合格 点,合格率 %
评 定 意 见
工序质量等级
主要检查项目全部符合质量标准。一般检查项目 质量标准。检测项目实测点合格率 %
施工 单位
年 月 日
建设( 监理) 单位
年 月 日
水利水电工程
表1.5.5 混凝土浇筑工序质量评定表
单位工程名称
单元工程量
分部工程名称
施工单位
单元工程名称、 部位
检测日期
年 月 日
项次
检测项目
质 量 标 准
检 验 记 录
优 良
合 格
1
砂浆铺筑
厚度不大于3㎝、 均匀平整、 无漏铺
厚度不大于3㎝,局部稍差
2
△入仓混凝土料
无不合格料入仓
少量不合格料入仓,经处
理尚能基本满足设计要求
3
△平仓分层
厚度不大于50㎝, 铺
设均匀, 分层清楚, 无骨料集中现象
局部稍差
4
△混凝土振捣
垂直插入下层5㎝, 有次序, 无漏振
无架空和漏振
5
△铺料间歇时间
符合要求, 无初凝现象
上游迎水面15m以内无初凝现象,其它部位初凝累计面积不超过1%并经处理合格
6
积水和泌水
无外部水流入, 泌水排除及时
无外部水流入,有少量泌
水, 排除不够及时
7
插筋、 管路等埋设件保护
保护好, 符合要求
有少量位移, 但不影响使用
8
混凝土养护
混凝土表面保持湿润, 无时干时湿现象
混凝土表面保持湿润,但局部短时间有时干时湿现象
9
△有表面平整要求的部位
符合设计规定
局部稍超出规定,但累计
面积不超过0.5%
10
麻面
无
少量麻面,但累计面积不
超过0.5%
11
蜂窝狗洞
无
轻微、 少量、 不连续, 单个面积不超过0.1㎡,深度不超过骨料最大粒径,已按要求处理
12
△露筋
无
无主筋外露,箍、 副筋个别
微露,已按要求处理
13
碰损掉角
无
重要部位不允许,其它部
位轻微少量,已按要求处
理
14
表面裂缝
无
有短小、 不跨层的表面裂
缝,已按要求处理
15
△深层及贯穿裂缝
无
无
评 定 意 见
工序质量等级
主要检查项目符合 质量标准,一般检查项目
施工 单位
年 月 日
建设( 监理) 单位
年 月 日
水利水电工程
表1.6 混凝土预制构件安装单元工程质量评定表
单位工程名称
单元工程量
分部工程名称
施工单位
单元工程名称、 部位
检验日期
年 月 日
项次
检 查 项 目
质 量 标 准
检 验 记 录
1
△构件型号和安装位置
符合设计要求
2
△构件吊装时的混凝土强度
符合设计要求
3
△构件预制质量
符合设计要求
项
次
检 测 项 目
允许偏差
( ㎜)
实 测 值
合格数
( 点)
合格率
( %)
1
杯形
基础
中心线和轴线的位移
±10
2
杯形基础底标高
+0～－10
3
柱
中心线和轴线位移
±5
4
垂直
度
柱高10m以下
10
5
柱高10m及其以上
20
6
牛腿上表面和柱顶标高
±8
7
吊车
梁
中心线和轴线位移
±5
8
梁顶面标高
+10～－5
9
屋
架
下弦中心线和轴线位移
±5
10
垂直
度
桁架、 拱型屋架
1/250屋架高
11
薄腹梁
5
12
预制廊道、 井筒板(埋入建筑物)
中心线和轴线位移
±20
13
相邻两构件的表面平整
10
14
建筑物外表面模板
相邻两板面高差
3( 局部5)
15
外边线与结构物边线
±10
检测结果
共检测 点, 其中合格 点, 合格率 %
评 定 意 见
单元工程质量等级
主要检查项目全部符合质量标准, 检测项目实测点合格率 %
施工 单位
年 月 日
建设( 监理) 单位
年 月 日
水利水电工程
表1.7 混凝土坝坝体接缝灌浆单元工程质量评定表
单位工程名称
单元工程量
分部工程名称
施工单位
单元工程名称、 部位
检验日期
年 月 日
项次
检查项目
质量标准
检验记录
1
灌浆前应具备的条件
△灌缝两侧及压重层混凝土温度
达到设计要求( 侧温140C, 压重温140C)
2
△灌浆管路通畅, 缝面通畅, 以及灌区密封情况
应符合规范或设计要求( 压水检查, 管路畅通, 无串漏)
3
灌浆前后接缝张开度
灌前张开度值大于0.5mm。灌浆过程中接缝张开度值不得大雨设计规定( 设计张开度5mm)
4
灌浆材料
应符合规范或设计要求( 《水工建筑物水泥灌浆水工规范》SL62-94)
5
灌 浆
△排气管出浆密度
两个排气管均应出浆, 且其 密度均宜大于1.5g/cm3
6
△排气管管口压力
一排气管压力应达设计值, 另一排气管压力最低应达到设计压力的50%以上
7
△浆液变换和结束标准
应符合规范或设计要求( 《水工建筑物水泥灌浆水工规范》SL62-94)
8
施灌中有无串漏, 及其影响质量程度
应基本无串漏, 或虽稍有串漏, 但处理后, 不影响灌浆质量
9
有无中断, 及其影响质量程度
应无中断, 或虽有中断, 但经检查分析尚不影响灌浆质量
10
缝面注水泥量
应符合设计要求( 不大于0.4L/min)
11
△灌浆记录
齐全、 清晰、 准确
灌区测试情况
钻孔取芯、 缝面槽检、 压水检查及孔内电视等
钻孔取芯、 压水检查
评 定 意 见
单元工程质量等级
主要检查项目全部符合质量标准, 一般检查项目 质量标准。
施工 单位
年 月 日
建设 ( 监理) 单位
年 月 日
水利水电工程
表1.8 岩石地基帏摹灌浆单元工程质量评定表
单位工程名称
单元工程量
分部工程名称
施工单位
单元工程名称、 部位
检验日期
年 月 日
项次
检查项目
质量标准
各孔检测结果
1
2
3
4
5
6
7
8
9
10
1
钻孔
孔序
应符合设计要求( 三序)
2
孔位
允许偏差±10cm
3
△孔深
不得小于设计孔深( 25m)
4
偏斜率
应符合规范或设计要求( 1%)
5
灌 浆
灌浆段长
应符合设计要求( 5m)
6
钻孔冲洗
应符合设计要求( 见附页)
7
先导孔灌前压水试验, 或灌浆孔灌前简易压水
应符合规范或设计要求《水工建筑物水泥灌浆施工技术规范》SL62-94
8
△灌浆压力
应符合设计要求( 0.4~0.6Mpa)
9
浆液变换和结束标准
应符合规范或设计要求《水工建筑物水泥灌浆施工技术规范》SL62-94
10
灌浆管或射浆管口距灌浆段底距离
≤50cm
11
有无中断及影响质量程度
应无中断或虽有中断, 但经检查分析尚不影响灌浆质量。
12
封孔
应符合规范或设计要求《水工建筑物水泥灌浆施工技术规范》SL62-94
13
△灌浆记录
齐全、 清晰、 准确
各孔质量评定
本单元工程内共有 孔, 其中优良 孔, 优良率为 %
单元工程效果检查
检查孔压水试验
q= Lu( 防渗标准为 Lu)
检查孔单位水泥注入量
C= kg/m
其它
评 定 意 见
单元工程质量等级
单元工程效果检查符合压水试验要求, 灌浆孔全部合格, 其中优良孔占 %,
施工 单位
年 月 日
建设 ( 监理) 单位
年 月 日
注: 项次10, 系采用”孔口封闭灌浆法”或”自上而下分段灌浆法”时, 应遵循的质量标准。
水利水电工程
表1.9 岩石地基固结灌浆单元工程质量评定表
单位工程名称
单元工程量
分部工程名称
施工单位
单元工程名称、 部位
检验日期
年 月 日
项次
检查项目
质量标准
各孔检测结果
1
2
3
4
5
6
7
8
9
10
1
钻孔
孔序
应符合设计要求( 二序)
2
孔位
应符合设计要求( 允许偏差±10cm)
3
△孔深
不得小于设计孔深( 5m)
4
灌 浆
灌浆分段和段长
应符合设计要求( 见附页)
5
钻孔冲洗
应符合设计要求( 见附页)
6
灌前进行压水试验的孔数和压水试验
孔数不少于总孔数的5%, 压水试验应符合设计要求
7
△灌浆压力
应符合设计要求( 0.4~0.5Mpa)
8
△浆液变换和结束标准
应符合设计要求( 见附页)
9
有无中断及影响质量程度
应无中断或虽有中断, 但经检查分析尚不影响灌浆质量
10
△抬动变形
抬动值不应超过设计规定( 见附页)
11
封孔
应符合设计要求( 机械压浆封孔体)
12
△灌浆记录
齐全、 清晰、 准确
各孔质量评定
本单元工程内共有 孔, 其中优良 孔, 优良率为 %
单元工程效果检查
波速测试
Vp= m/s
检查孔压水试验
q= Lu
检查孔单位水泥注入量
C= kg/m
其它
评 定 意 见
单元工程质量等级
单元工程效果检查符合要求, 灌浆孔全部合格, 其中 孔占 %
施工 单位
年 月 日
建设 ( 监理) 单位
年 月 日
水利水电工程
表1.10 水工隧洞回填灌浆单元工程质量评定表
单位工程名称
单元工程量
分部工程名称
施工单位
单元工程名称、 部位
检验日期
年 月 日
项次
检查项目
质量标准
各孔检测结果
1
2
3
4
5
6
7
8
9
10
1
钻孔
孔序
应符合设计要求( 二序孔)
2
孔位
应符合设计要求( 允许偏差±20cm)
3
孔径
≥38mm
4
孔深
进入岩石10cm
5
灌浆
△灌浆压力
应符合设计要求( 0.3~0.4Mpa)
6
△浆液变换和结束标准
应符合规范或设计要求《水工建筑物水泥灌浆施工技术规范》SL62-94
7
△抬动变形
抬动值不应超过设计规定值( ＜0.01mm)
8
封
展开阅读全文
浙ICP备2021020529号-1 | 浙B2-20240490
