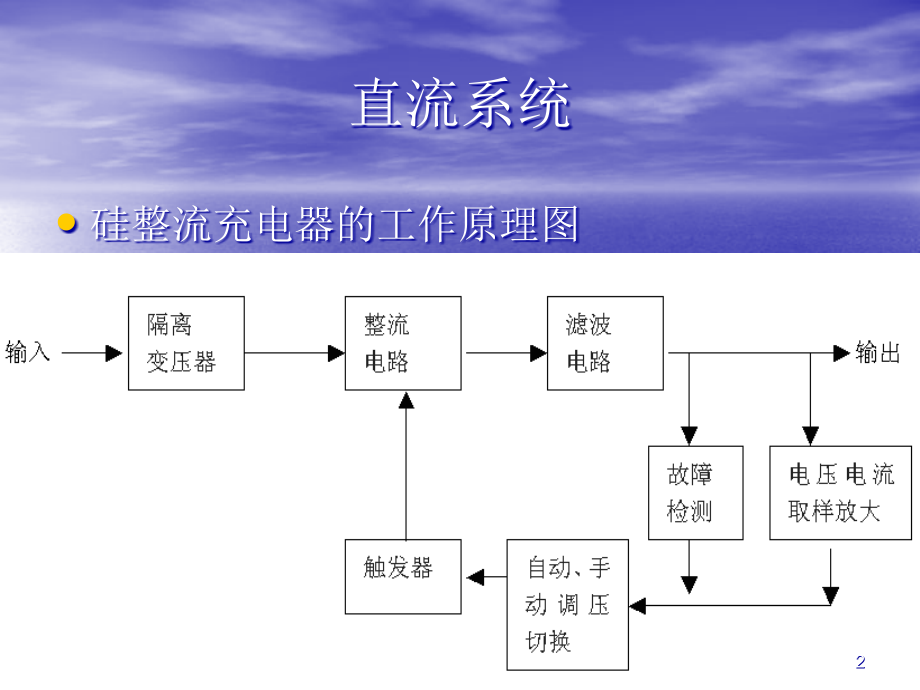

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,直流系统,1,直流系统,硅整流充电器的工作原理图,2,直流系统,蓄电池是一种可多次充电使用的化学电源，由多节蓄电池组成一定电压的蓄电池组，作为与电力系统运行状态无关的独立可靠的直流操作电源，即使发电厂或变电所交流系统全部停电，仍能在一段时间内可靠地给部分重要设备供电，是最稳定、最可靠的直流电源。,3,直流系统,蓄电池的分类,按电极材料和电解液的不同，蓄电池可分为酸性蓄电池和碱性蓄电池两种。,酸性蓄电池。传统的老式蓄电池都是酸性蓄电池，其电解液是,27,37,的硫酸水溶液，电极是以二氧化铅（,PbO2,）为正极板和铅（,Pb,）为负极板的特制绒状铅板，所以又称为铅酸蓄电池。此种蓄电池容量大、冲击放电电流大、端电压也相对较高（,2.15V,）；但其寿命较短（一般为,8,10,年）、占地面积大、充电时会逸出有害的硫酸气体、维护工作量大。,我厂采用的是免维护的铅酸蓄电池,4,直流系统,直流负载的分类,发电厂及变电站的直流负载，按其用电特性的不同分为经常负载、事故负载和冲击负载三类。,1,经常负载,经常负载指在所有运行状态下由直流电源不间断供电的负载。它包括：,（,1,）经常带电的直流继电器、信号灯、位置指示器；,（,2,）经常点亮的直流照明灯；,（,3,）经常投入运行的逆变电源等。,一般来说，经常负载在总的直流负载中所占的比重是比较小的。,2,事故负载,事故负载指正常运行由交流电源供电，当厂（站）自用交流电源消失后由直流电源供电的负载。它一般包括有：事故照明、汽机润滑油泵、发电机氢冷密封油泵及载波通讯备用电源等。,3,冲击负载,冲击负载是指直流电源承受的短时最大电流，它包括断路器合闸时的冲击电流和当时所承受的其它负载电流（经常负载与事故负载）。,上述三种负载是选择直流电源的主要依据。,5,直流系统,直流系统在发电厂中起什么作用？,直流系统是一个独立的电源，它不受发电机、厂用电及系统运行方式的影响，运行稳定，供电可靠性高。在发电厂中为控制。信号、继电保护、自动装置及事故照明等提供可靠的直流电源，它还为操作提供可靠的电源。直流系统的可靠与否，对发电厂的安全运行起着至关重要的作用，是发电厂安全运行的保证。,6,直流系统,每台机组的,110V,直流系统采用单母线分段接线，设有充电母线和配电母线，充电母线用于蓄电池的均充电和放电试验。直流馈线接到配电母线上。蓄电池接到充电母线上。充电器既接到充电母线上，也接到配电母线上，浮充电通过配电母线经蓄电池出线开关进行。两组,110V,直流系统间设有一联络线，联络开关与蓄电池组电源开关采用机械闭锁。,110V,直流系统供给本机组控制、保护、测量等控制负荷。,110V,直流馈线一般采用辐射状供电方式。,7,8,220V,直流系统,每台机组的,220V,直流系统采用单母线分段接线，设有充电母线和配电母线，充电母线用于蓄电池的均充电和放电试验。直流馈线接到配电母线上。蓄电池接到充电母线上。充电器既接到充电母线上，也接到配电母线上，浮充电通过配电母线经蓄电池出线开关进行。,#1,、,#2,号机组,220V,直流系统间设有一联络线。联络开关与蓄电池组电源开关采用机械闭锁。,220V,直流系统供给机组事故照明、直流电动机和交流不停电电源等动力负荷。,220V,直流馈线一般采用辐射状供电方式。,9,10,11,直流系统,浮充电方式,充电后的蓄电池，由于电解液及极板中有杂质存在，会在极板上存在局部放电，因此，为使电池在饱满的容量下处于备用状态，电池常与充电机并联，接于直流母线上充电机除担负正常负载外，还给电池一适当的充电电流，这种方式称为浮充电。,12,直流系统正常运行的一般规定,当任一母线充电器由于某种原因退出运行时，由另一母线充电器投入代其运行。,禁止两组母线充电器或蓄电池组同时退出运行。,禁止两组蓄电池组长期并列运行。,当机组正常运行时，直流系统的任何操作均不应使直流母线瞬时停电。,充电器切换时采用并联切换方式，即先合后拉的方式。,一般情况下，不允许充电器单独向直流负荷供电。,充电器一般应运行在,“,自动稳压,”,方式。,正常运行时，直流接地检测装置投入，支路有接地时将自动报警。,正常时，各级直流系统母线电压应维持在,90%,110%,额定电压范围内,110V,直流系统正常电压为,99,121V,；,220V,直流系统正常电压为,198,242V,。,13,直流系统,均衡充电方式,以浮充电方式运行的电池，长期运行中由于每个电池自放电不相等，但浮充电流是一定的，结果会出现部分电池处于欠充状态。为使电池能正常工作，每,1,3,个月对电池进行一次均衡充电，方法是将浮充电电流增大，持续一定时间，待比重较低的电池电压升高后，恢复正常浮充方式运行。,14,直流系统,蓄电池的容量,是蓄电池蓄电能力的重要标志。一般用,“,安时,”,来表示。蓄电池容量的安时数就是蓄电池放电到某一最小允许电压的过程中，放电电流的安培数和放电时间的乘积。蓄电池的额定容量，是指蓄电池在充足电时以,10,小时放电率放出的电量。,15,直流系统,蓄电池的放电率,蓄电池放电至终了电压的快慢称为蓄电池的放电率。可用放电电流的大小，或者放电到达终了电压的时间长短来表示。,10,小时率为正常放电率。,16,定期核容试验,定期核容试验分两种：一种是进行全充全放，这个工作也称为活化处理或理疗性充放电；通过放电和充电过程的循环，使活性物质得到恢复。该试验一般是做核容试验时进行（,1,2,年,1,次）；另一种是核对性试验，放出额定容量的,50%,60%,，根据放电曲线评估蓄电池容量，同时对蓄电池是起维护作用。,17,蓄电池定期充放电的意义是什么,?,答：蓄电池定期充放电也叫核对性放电。以全浮充方式运行的蓄电池应每三个月进行一次核对性放电，以核对其容量，并使极板有效物质得到均匀活化。对已运行两年以上的蓄电池可适当延长核对性放电周期。一方面检查电池容量和健康水平，做到发现问题及时检修；另一方面能够活化极板上的有效物质，保证蓄电池的正常运行,18,直流系统,直流母线电压监视装置有什么作用,?,母线电压过高或过低有何危害,?,直流母线电压监视装置的作用是监视直流母线电压在允许范围内运行。,当母线电压过高时，对于长期充电的继电器线圈、指示灯等易造成过热烧毁；母线电压过低时则很难保证断路器、继电保护可靠动作。因此，一旦直流母线电压出现过高或过低的现象，电压监视装置将发出预告信号，运行人员应及时调整母线电压。,19,直流系统,直流系统为什么要装设绝缘监察装置,?,发电厂和变电所的直流系统与继电保护、信号装置、自动装置以及屋内配电装置的端子箱、操作机构等连接，因此直流系统比较复杂，发生接地故障的机会较多，当发生一点接地时，无短路电流流过，熔断器不会熔断，所以可以继续运行。但当另一点接地时，可能引起信号回路、继电保护等不正确动作，为此，直流系统应设绝缘监察装置。,20,直流系统,两组直流母线并列条件。,两系统电压一致。,两系统无异常接地现象。,两系统电源极性相同。,直流系统运行注意事项,1,、两组蓄电池的直流系统，不得长时间并列运行。,2,、充电器正常为浮充、自动稳压方式运行。,3,、蓄电池的浮充电流必须保证在规定值，不合格时应及时调整。,21,直流系统,蓄电池为什么会自放电？,蓄电池自放电的只要原因是由于极板含有杂质，形成局部的小电池，而小电池的两极又形成短路回路，引起蓄电池自放电。另外，由于蓄电池电解液上下的密度不同，致使极板上下的电动势不均等，这也会引起蓄电池的自放电。,22,直流系统,为什么要定期对蓄电池进行充放电？,蓄电池定期充放电也叫核对性放电。以全浮充方式运行的蓄电池应每三个月进行一次核对性放电，以核对其容量，并使极板有效物质得到均匀活化。对已运行两年以上的蓄电池可适当延长核对性放电周期。一方面检查电池容量和健康水平，做到发现问题及时检修；另一方面能够活化极板上的有效物质，保证蓄电池的正常运行。,23,直流系统,对并联电池组的电池有什么要求,?,并联电池中各电池的电动势要相等，否则电动势大的电池会对电动势小的电池放电，在电池组内部形成环流。另外，各个电池的内阻也应相同，否则内阻小的电池的放电电流会过大。新旧程度不同的电池不宜并联使用。,24,直流系统,蓄电池室检查项目？,蓄电池室温度正常，通风、照明良好。,蓄电池表面无磨损、无漏液。,各蓄电池间连接良好，引出线电缆良好。,蓄电池极板无弯曲、短路、硫化现象,蓄电池浮充电电压在稳压精度以内。,门窗严密完整，墙上无脱落物，消防器材齐全。,25,直流系统,充电装置正常运行检查项目有哪些？,电流、电压指示正常，各信号灯指示正常。,各充电模块正常。,各部件无过热及烧损现象。,整流元件表面温度正常，无过热及破损现象。,各开关、刀闸、熔断器、母线、电缆、连接导线等接触良好，无松动及过热现象。,26,直流系统,直流系统接地有何危害？,1,）当另一极所连接的回路上再发生一点接地时，造成短路，使供电的该段线路失去电源。,2,）能使继电保护、自动装置、信号设备及操作机构等误动或拒动，绝缘不良的直流系统应视为事故状态，应迅速设法消除。,27,直流系统,直流系统发生正极接地或负极接地对运行有哪些危害？,直流系统发生正极接地有造成保护误动作的可能。因为电磁操动机构的跳闸线圈通常都接于负极电源，倘若这些回路再发生接地或绝缘不良就会引起保护误动作。直流系统负极接地时，如果回路中再有一点发生接地，就可能使跳闸或合闸回路短路，造成保护或断路器拒动，或烧毁继电器，或使熔断器熔断等。,28,直流系统,查找直流接地有何注意事项？,1,）查找直流接地时必须汇报值长后进行。,2,）查找直流接地时必须两人进行，一人操作，一人监护。,3,）选择前必须联系有关单位。,4,）查找接地时，必须使用高内阻电压表，严禁用灯泡法进行查找。,5,）在切断每一回路时，无论接地与否均应立即合上。,6,）在切断系统和发变组保护直流前应采取必要的措施，以防止保护误动或直流电机跳闸。,7,）查找接地时严禁造成另一点接地。,29,直流系统,如何查找直流接地？,1,）切换绝缘监察表，确定接地极性及接地程度。,2,）询问有关单位有无新启动设备或其它操作。,3,）根据运行方式，天气情况，设备环境状况及操作情况，瞬停有怀疑的回路，对双电源应同时拉开。,4,）从次要负荷到主要负荷的顺序依次进行瞬停查找。,5,）当选出某支路接地时，应对该支路各负荷设备进行逐一瞬停查找，找出具体接地设备后，通知检修处理。,6,）如仍接地，则选择充电器、蓄电池及直流母线。,30,直流系统,直流接地点查找步骤是什么？,答：发现直流接地在分析、判断基础上，用拉路查找分段处理的方法，以先信号和照明部分后操作部分，先室外后室内部分为原则，依次：,区分是控制系统还是信号系统接地。,信号和照明回路。,控制和保护回路。,取熔断器的顺序，正极接地时，先断（,+,），后断（,-,），恢复熔断器时，先投（,-,），后投（,+,）。,31,直流系统,用瞬停方法查找直流接地故障时有时查不到接地点，原因是什么？,当直流接地发生在充电设备、蓄电池本身或直流母线上时用瞬停方法是找不到接地点的。另外当直流线路同极两点接地、直流系统绝缘不良而多处出现虚接地点时用瞬停,32,直流系统,来,“,直流母线故障,”,信号有哪些原因？,直流系统有接地或母线电压高、低超过规定值,33,
