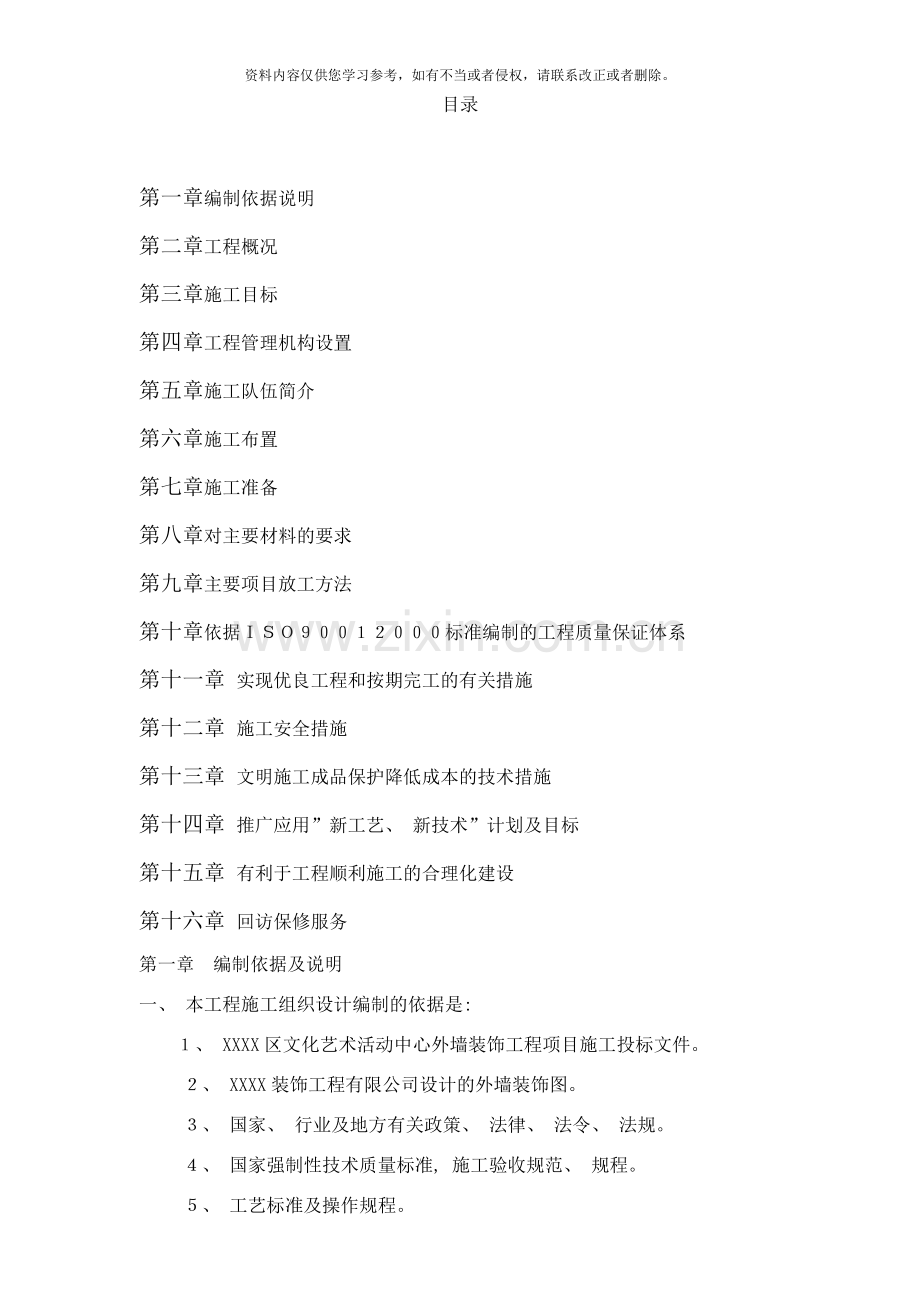

目录

第一章 编制依据说明
第二章 工程概况
第三章 施工目标
第四章 工程管理机构设置
第五章 施工队伍简介
第六章 施工布置
第七章 施工准备
第八章 对主要材料的要求
第九章 主要项目放工方法
第十章 依据ＩＳＯ９００１２０００标准编制的工程质量保证体系
第十一章 实现优良工程和按期完工的有关措施
第十二章 施工安全措施
第十三章 文明施工成品保护降低成本的技术措施
第十四章 推广应用”新工艺、 新技术”计划及目标
第十五章 有利于工程顺利施工的合理化建设
第十六章 回访保修服务

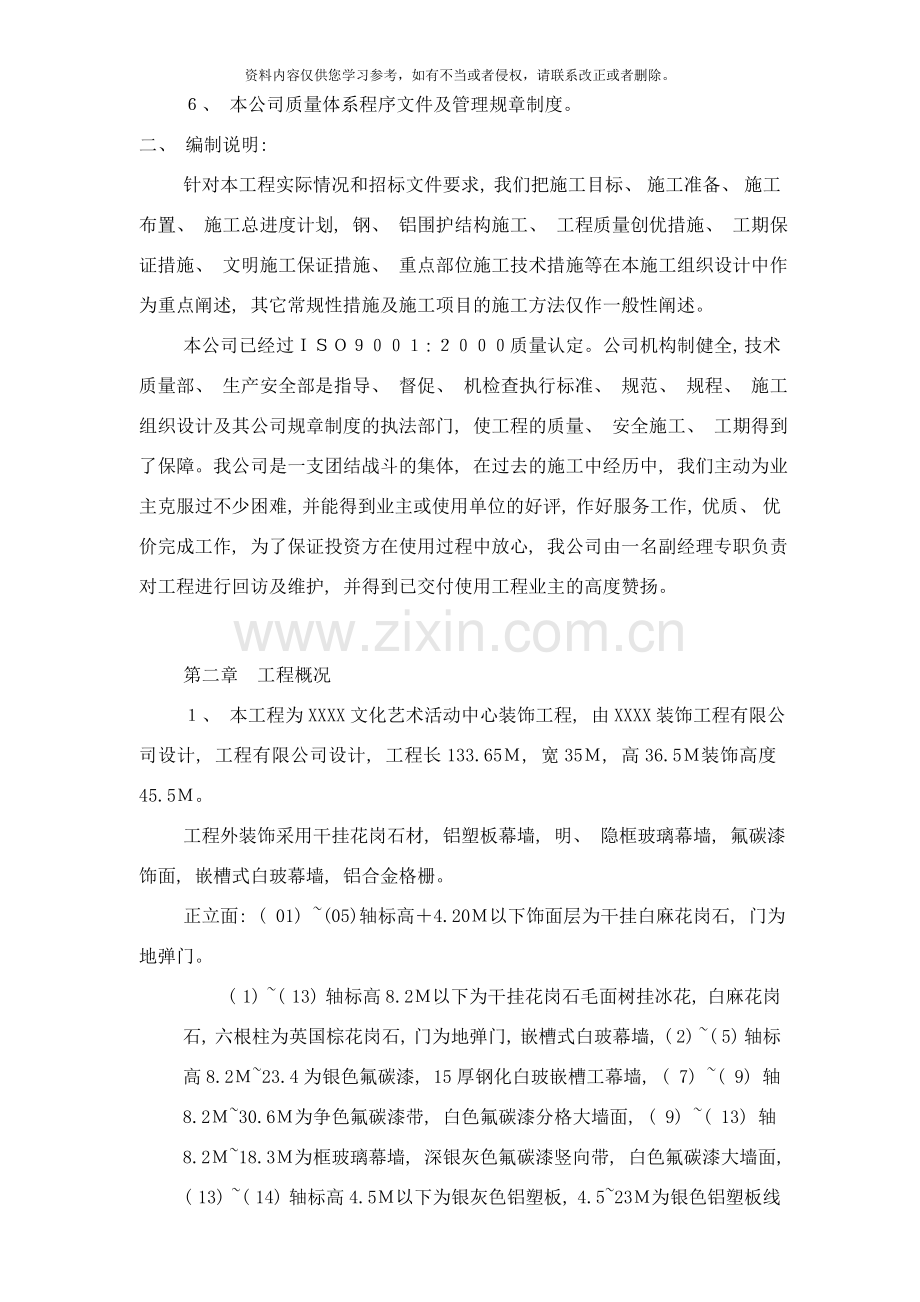

第一章 编制依据及说明
一、 本工程施工组织设计编制的依据是:
１、 XXXX区文化艺术活动中心外墙装饰工程项目施工投标文件。
２、 XXXX装饰工程有限公司设计的外墙装饰图。
３、 国家、 行业及地方有关政策、 法律、 法令、 法规。
４、 国家强制性技术质量标准, 施工验收规范、 规程。
５、 工艺标准及操作规程。
６、 本公司质量体系程序文件及管理规章制度。
二、 编制说明:
针对本工程实际情况和招标文件要求, 我们把施工目标、 施工准备、 施工布置、 施工总进度计划, 钢、 铝围护结构施工、 工程质量创优措施、 工期保证措施、 文明施工保证措施、 重点部位施工技术措施等在本施工组织设计中作为重点阐述, 其它常规性措施及施工项目的施工方法仅作一般性阐述。
本公司已经过ＩＳＯ９００１: ２０００质量认定。公司机构制健全, 技术质量部、 生产安全部是指导、 督促、 机检查执行标准、 规范、 规程、 施工组织设计及其公司规章制度的执法部门, 使工程的质量、 安全施工、 工期得到了保障。我公司是一支团结战斗的集体, 在过去的施工中经历中, 我们主动为业主克服过不少困难, 并能得到业主或使用单位的好评, 作好服务工作, 优质、 优价完成工作, 为了保证投资方在使用过程中放心, 我公司由一名副经理专职负责对工程进行回访及维护, 并得到已交付使用工程业主的高度赞扬。

第二章 工程概况
１、 本工程为XXXX文化艺术活动中心装饰工程, 由XXXX装饰工程有限公司设计, 工程有限公司设计, 工程长133.65Ｍ, 宽35Ｍ, 高36.5Ｍ装饰高度45.5Ｍ。
工程外装饰采用干挂花岗石材, 铝塑板幕墙, 明、 隐框玻璃幕墙, 氟碳漆饰面, 嵌槽式白玻幕墙, 铝合金格栅。
正立面: ( 01) ~(05)轴标高＋4.20Ｍ以下饰面层为干挂白麻花岗石, 门为地弹门。
( 1) ~( 13) 轴标高8.2Ｍ以下为干挂花岗石毛面树挂冰花, 白麻花岗石, 六根柱为英国棕花岗石, 门为地弹门, 嵌槽式白玻幕墙, ( 2) ~( 5) 轴标高8.2Ｍ~23.4为银色氟碳漆, 15厚钢化白玻嵌槽工幕墙, ( 7) ~( 9) 轴8.2Ｍ~30.6Ｍ为争色氟碳漆带, 白色氟碳漆分格大墙面, ( 9) ~( 13) 轴8.2Ｍ~18.3Ｍ为框玻璃幕墙, 深银灰色氟碳漆竖向带, 白色氟碳漆大墙面, ( 13) ~( 14) 轴标高4.5Ｍ以下为银灰色铝塑板, 4.5~23Ｍ为银色铝塑板线条, 白色铝塑板大墙面, 银灰色镀膜玻璃幕墙。背立非外墙装饰用材使用部位与正立面基本一致。
侧立面: ( Ｐ) ~( ｏＡ) 轴为干挂花岗石树挂冰花, 门为15厚钢化玻璃地弹门及嵌槽式幕墙, 线条为银灰色铝板和银色氟碳漆, 大墙面为白色氟碳漆, 8Ｍ厚白玻装饰采光孔。
侧立面: ( ＯＡ) ~( Ｐ) 进厅大门外装面玻璃幕墙, 地弹门, 银灰色铝塑板厅眉及装饰墙, 大墙面为白色氟碳漆铝合金古铜色格栅。
外墙装饰色调简洁、 高雅、 造型别致、 美观、 层次分明, 充分体现了艺术活动中心的特点。
外墙装饰总工程量约为:
明框玻璃幕墙: 815Ｍ2
隐框玻璃幕墙: 325Ｍ2
铝塑板幕墙: 1800Ｍ2
嵌槽式白玻璃幕墙: 305Ｍ2
干挂进口石材幕墙: 955Ｍ2
不锈钢百页: 20Ｍ2
氟碳漆: 2940Ｍ2
铝合金格栅: 38Ｍ2
２、 总体认识
XX市XX区文化艺术活动中心外墙装饰工程由XXXX装饰工程有限公司设计。该工程地理位置优越, 交通便捷, 建筑造型新颖别致, 外观雄伟、 典雅, 装饰装修具有强烈的现代色彩。整个外立面主要以幕墙、 铝塑板、 氟碳漆、 花岗石为基底, 层次分明, 颇显特色: 再加上屋面造型, 使建筑本身构成了一座型艺术品。该工程建成后将为XX区增添一个高档次的富有时代感和巴渝特色的标志性建筑, 并以其新颖靓丽、 庄严气派的外观造型和齐备完善的使用功能, 成为XX区文化艺术活动的主要中心场所, 作为工程建设者能为业主和XX市 形象增光添彩感到无比自豪和荣幸。
”质量是企业的生命, 信誉及企业之瑰宝”。优秀的设计要以卓越的施工质量来保证。
我公司有能力有信心承建该工程, 若我公司承该工程, 必将高度重视、 全力以赴, 依靠本公司的管理、 技术和装备的优势, 尊循设计, 恪守合同, 精心组织, 让一流的设计加一流的设计加一流的施工质量, 共同塑造一流的建筑产品, 为我公司提升企业信誉与实力, 加入ＷＴＯ挑战打下一个坚实的基础。我公司有决心, 同时了有这样的实力和有利条件, 这是因为:
我公司重视聚集人气、 以人为本。汇集了大批优秀施工管理人才, 有施工外墙装饰工程的成功经验和成熟工艺, 在近年承建的多项外墙装饰工程中, 积累了丰富经验和大量管理要点, 对于各分部分项工程的质量管理及各专业施工单位的交叉穿插和相互协调关系了若指掌, 能够确保装饰效果, 满足使用功能, 并屡资在市内外多项大型的、 影响的重点工种建设患, 崭露头角, 屡获殊荣, 并在工程质量与进度、 安全与文明施工;管理中, 深受业主和广大市民赞誉。同时, 我公司与建设单位的合作充满诚挚的意愿。我们将精心组织施工加上严格的管理, 狠抓工程质量, 在招标工期内全面完成该外墙装饰工程来回报业主的选择和信任。
我们其理解业主对对本工程的期盼和要求。我 定将在质量、 期、 造价等多项综合指标上, 全方位满足业主的一切合理要求。我们确信: ”质量是企业的生命。信誉是企业的瑰宝”。我们将及时全面地履行我们对业主的各 承诺, 按时保质完成施工任务, 将本工程建成高质量、 高标准的建筑, 确保业主按时投入使用。
第三章 施工目标
１、 质量目标
我们将精心组织施工, 确保工程质量按国家验收标准ＧＢ50300- 《建筑施工质量验收统一标准》和ＪＧＪ73-91《建筑装饰施工及验收规范》和相关专业验收规范进行验收, 达到合格标准, 并由建设单位、 监单位、 设计单位、 质检部门共同评定达到优质工程。
２、 质量保证
( １) 加强对施工人员的质量意识教育, 提高质量责任心。开工前, 由公司领导开动员会, 并着重强调质量责任。
( ２) 严格原材料采购, 必须按设计要求, 采购每一种工程材料。各种材料必须具备《合格证》《备案证》, 不合格材料, 不得进入施工现场。
( ３) 抽调精兵强将, 技术过硬, 经验较多的技术工人组成施工项目部。参与施工的焊工必须具有《焊工证》且须有较多同类工程施工经验。
( ４) 严格各施工工艺, 确保按规范要求进行每一项施工作业, 人下料制作到安装, 全过程每一环节都必须严把质量关, 加强每一环节的质量自检、 互检, 做到不合格不得流入下一工序, 提高各工序质量。
( ５) 施工现场委派专人负责质量管理工作。对每一施工环节, 每天的施工作业, 都必须进行重复检查, 对查出的质量问题应限期予以整改, 直到合格。

第四章 工程管理机构设置
１、 公司工程管理机构
公 司 总 经 理

技术总负责: 公司总工
生产总负责: 公司副总
行政总负责: 公司副总

办公室
经营预算部
财务部
技术质量部
1、 职工
培训
2、 人员
配备
3、 项目
管理
1、 文明施工
2、 施工安全
3、 生产计划
1、 宣传
教育
2、 治安
保卫
3、 文件
管理
1、 决算管理
2、 合同管理
3、 标书编制
1、 科技进步
2、 质量管理
3、 技术管理
1、 材料管理
2、 建筑材料设备
1、 成本
分析
2、 资金保证
生产安
全部
材料供应部

人力资
源部

项 目 工 程 部

２、 项目工程部施工管理机构设置
项目技术负责人
项 目 经 理

计划预算内业１人
质量员
１人
施工员
２人
材料员
１人
设备员
１人
安全员
１人
技术管理文件管理档案管理生产计划材料计划预决算
质量监督检查验收原材料试验及结构试验
组织施工控制进度质量安全定位放线轴线控制
材料供应验收管理平面管理
设备使用维护保养水电维护
安全监督安全检查安全验收

施 工 操 作 班 组

第五章 施工队伍简介
公司始终遵循”质量优、 管理严、 服务好”的经营方针, 积极推行现代企业管理制度, 坚持以市场为向导, 以质量为生命, 以服务为宗旨, 以合作谋发展的原则, 创造时代艺术精品。
本工程为XX区文化艺术活动中心外墙装饰工程, 对外墙施工要求高, 各种高档装饰材料组合成, 交叉作业面多, 相互影响大, 立面造型多变, 标高复杂, 有一定施工难度。我们对些工程的施工十分重视, 为此公司准备派出施工组织经验丰富, 综合工作能力强的优秀一级项目经理、 工程师担任本工程技术负责人, 根据实际情况配备了专业素质高, 责任心较强的施工管理人员, 以及持有建设行政主管部门颁发上岗证的人员进行本工程的施工管理工作。
第六章 施工布置
１、 工程中标后我方立即与业主联系相关事宜( 含水通、 电通) , 项目管理人员进行入场准备工作, 明确分工各负其责, 在三天内完成施工前的一切准备工作。
２、 总平面图或业主指定位置搭设临时设施, 安装敷设施工用电、 用水红路。
３、 施工场所路面, 挖的排水沟及沉砂进和集水井。
４、 施工机械及其它设备进场。
５、 为了加快施工进度, 整个工程施工采用大量人力、 物力全面进行施工的方式, 充分利用空间, 插入各分部项目工程, 和工序施工, 充分发挥人力、 物力机械设备的企业优势, 保质量、 保工期。
６、 施工顺序及工序穿插安排
由于该工程施工面较多, 我公司采取人力物力全面投入施工。
( １) ~( ２) 轴为重点施工面, ( ０1) ~( ０５) 轴为收尾施工面, 分段进行施工, 搭设脚手架同时对外墙进行侧量分线定位, 确定各外墙饰面材料的标高范转, 报请业主、 监理核定。
脚手架搭设首先从( １) 向( １４) 轴搭设平行上生, ( ２) ~( １４) 搭设到装饰高度开始施工面, 从上而下施工, 脚手架搭设致( １) ~( ２) 轴装饰高度开始施工面且人上而下施工, ( ２) ~( １４) 轴完成后拆下架料搭设( ０１) ~( ０５) 轴, 施工该施面。
７、 外架搭设时应同土建、 内装饰单位协调一致, 并向业主、 监理询问有无预留、 预埋管线在我公司施工范围, 预留、 预埋应同工程进度插入施工, 严标事后开槽打洞。
８、 现场平面管理
( １) 为了缩短各种材料、 工具的运距, 组织现场分段立体交叉流水作业, 施工平面管理由项目经理负责, 日常工作由现场项目副经理、 工程师组织实施, 分片区包干管理。
( ２) 现场主要出入口处设置出入制度、 场内管理条例、 工程简介、 安全管理等规章制度与条款。
( ３) 凡进入现场的设备, 材料必须按平面布置指定的位置堆施整齐, 不得任意堆放。
( ４) 现场设置门卫, 施工人员佩戴胸卡, 便于查验。
９、 施工垃圾采用集中堆放, 专人管理, 统一搬运的方法。
１０、 施工用水、 用电
( １) 临时水源: 现场已有水源, 施工时可直接引到各需用地点。
( ２) 临时电源: 现场已有电源, 统一引出, 配置总临时配电箱( 分动力、 照明两个回路) 配电箱配备自动空气开关和漏电开关, 采用三级保护, 所有现场的临时用电均按《施工现场临时用电安全技术规范》执行。
１１、 施工消防安全布置
明确标示清楚防栓位置, 在施工现场设置若干个干粉来火器, 干粉来为器两个一组, 材料库房单独设置灭火器。
１２、 施工进度图见附页。
１３、 施工总布置图见附页。
第七章 施工准备
１、 施工准备
( １) 施工仪器及通讯设备计划
序号

仪器设备名称

规格型号

单位

数量

备注
一
施工用测量仪器设备

１
水准仪
S
台
１

２
垂球
5KG
个
２

３
微球
联想
台
１

４
喷墨打印
ＥＰＳＯＮ1520Ｋ
台
１

５
市内电话

部
１

６
照相机
理光
部
１

二
质检仪器设备表

１
自控垂直检测尺
２０００×５０×２５
把
１

２
对角检测尺
９５０
把
１

３
游标塞尺

把
１

４
铝合金塔尺
５Ｍ
个
１

５
台秤
２００ＫＧ
个
１

( ２) 劳动力使用计划
序号
工种名称
单位
数量
备注
１
花岗石干挂石工
个
１０

２
钢龙骨制作焊工
个
５

３
铝合金及幕墙
个
２０

４
氟碳漆涂层
个
２５

５
钢筋工
个
２

６
石工
个
５

７
普工
个
２０

８
砖粉工
个
３０

９
木工
个
１０

１０
机电维护
个
１

１１
保卫人员
个
２

１２
库管人员
个
２

１３
安全维护
个
２

２、 技术准备工作
( １) 项目经理组织施工技术人员阅读施工图, 写出读图记录, 并汇总施工图中存在的问题, 以利在设计图纸会审交底会上解决。
( ２) 准备本工程需用的施工验收规范及技术标准及其标准图集。
( ３) 由项目技术负责人组织各专业人员, 作业班组, 掌握设计图说, 图纸会审纪要和有关规范, 规程标准, 确保施工质量。
( ４) 提出原材料计划, 半成品计划, 送检原材料报告。
( ５) 搞好施工现场平面布置规划, 高程水准点引测入现场, 并增设控制点, 再定位施工。
( ６) 所搭设的临时工程用房井然有序, 机具设备房、 库房、 伙房、 办公室等按平面布置图建造并符合安全、 卫生、 通风、 采光、 防火等要求。
３、 施工主要机械计划( 见下页) 。
施工主要机械计划
序号
机具名称
单位
数量
备注
１
圆盘锯
台
１

２
电焊机
台
５

３
电焊工具
套
１０

４
配电盘
台
３

５
气割具
套
４

６
手动葫芦
台
３

７
钢筋调直机
台
１

８
电动攻丝机
台
１

９
手提切割机
把
１８

１０
铆钉机
把
８

１１
小型园锯
台
３

１２
冲击钻
台
５

( １) 施工电源
因施工作业面多, 面积大, 为了保证工程进度及需要, 建设方宜在施工现场５０Ｍ内提供３０ＫＶＡ的施工电源, 供施工与生活用。
４、 现场临时设施安排( 见下页)
现场监时设施安排
序号
临时设施名称
面积
备注
１
办公室
约３００Ｍ２

２
材料库房
约５０Ｍ２

３
配电房
约１０Ｍ２

４
水泥库房
约３０Ｍ２

５
保卫房
约１０Ｍ２

６
会议室
约３０Ｍ２

第八章 对主要材料的要求
１、 主要大宗材料采购购买, 其它材料由公司材料部门比质比价进行市场购买, 但采购材料必须先经业主和监理共同看样定质定价后方可购习, 主要材料必须达到下列要求:
( １) 进口花岗石, 磨光度达到９０以上, 厚度基本一致, 最大公差±１ＭＭ, 产品选用”特Ａ级”。国产花岗石、 大理石的产品质量要符合国家”Ａ级”产品标准, 若和和其它非规格板或其它材质的产品, 由业主和监理按提供的材料样板确定。
( ２) 国产塑板应表面无缺陷, 平直不弯曲, 厚度±０·２ＭＭ, 涂层≥４５ц, 光泽度偏差≤１０, 其技术指标应达国家及产品质量要求。
( ３) 玻璃采用国产一级银灰、 绿色镀膜钢化玻璃, 玻璃度值应达设计值８４／ＭＭ２
( ４) 氟碳漆选用三立牌新千年氟碳树脂漆。
２、 主要材料质量保证
( １) 所有主材和辅材, 均用有正工合格证产品, 有关材料的相关资料必须齐全, 符合XX市建委相关文件精神。
( ２) 结构胶、 密封胶、 挂件均应有产品合格证书, 并作相应性能及物理试验, 劣质产品一律不能入库。
( ３) 现场材料管理应严格按照入库数量、 规格、 质量检查; 分类存放;
第九章 主要项目施工主法
１、 铝合金门窗施工
( １) 窗框和窗扇在室内一层设场地加工组装。铝合金型材及玻璃必须符合要求并具有相关合格证书。
( ２) 门窗存放运输应满足以下要求:
Ａ、 门窗下垫木, 在室内竖直排施, 保持清洁、 通风和干燥。
Ｂ、 门窗框运输时应竖直排施并固定牢靠, 相互之间用软质材料隔开, 防止相互磨损及压坏玻璃和一五金件。
( ３) 门窗安装前检查门窗品种、 规格、 开户方向及组合杆、 附件, 并对外形及平整度进行检查校正, 合格后方可安装; 检查设计洞口尺寸, 不符合者进行整改。
( ４) 门窗安装采用膨胀螺栓或射钉方式, 零附件及固定件采用不锈钢制品。
( ５) 铝合金外框与洞口用扁钢弹性连接固定, 铝合金窗装入洞口应横平竖直。铝合金门窗安装节点及缝隙处理( 示意图见附页) 。
( ６) 密封胶: 门窗外框与墙体缝隙采用玻璃毡条分层填塞, 缝隙外表留５~８ＭＭ深槽口, 嵌填防水密封胶, 密封条应留伸缩余量, 转解断开用胶粘剂粘牢, 以免产生收缩。
( ７) 铝合金窗安装质量检查: 推拉平稳、 顺畅, 扣合严密, 防水胶平滑严密无中断, 框面和玻璃洁净无划痕。
２、 墙面、 柱面围护结构施工
( １) 围护结构主要采用镀锌槽钢、 角钢, 局部联结节点采用镀锌钢板; 连接方式包括镀锌膨胀栓, 镀螺检和焊接三种。( 连接详图见附页)
( ２) 型材热镀锌处理由生产厂家进行, 现场直接进行加工并对焊缝孔进行富锌防锈漆二遍处理。
( ３) 墙体饰面完成后是行喷涂处理, 喷涂前对型材表面砂浆、 灰尘进行清理, 喷涂时对璃、 板材进行临时隔离, 防止交叉污染。
( ４) 钢材焊接时, 焊条、 焊位、 焊缝高度必须满足设计和相关规范标准, 焊接完成后是行结构验收。
( ５) 钢筋骨回及铝材立、 横梃由上至下分三阶进行, 每阶由下到上施工, 以方便型材搬运和就位。施工顺序先大后小先主后次, 以免影响结构件施工质量。
３、 铝合金玻璃幕墙施工
( １) 幕墙设计技术交底
人技术角度看, 玻璃幕墙难度、 复杂度都高, 特别是形状复杂的隐框幕墙设计, 技术难度更大。施工前应将隐框幕墙的设计都对所要进行安装的工程项目、 图纸资料、 施工方案和技术工艺要求进行详细说明和解释, 以确保幕墙达到设计要求和各项基本性能指标, 并写出施工组织方案、 施工准备计划、 总体施工安排、 施工技术措施及安全措施等。
( ２) 玻璃幕墙的施工准备
幕墙的施工准备, 利用一层室内条件, 用清洁的场地堆放已粘接好玻璃的单个框架( 称为结构玻璃装配组件) , 需要足够的场地以堆放为数不少的结构璃装配组件, 要防止在堆放过程中划伤、 变形和破坏, 对施工机具也要有充分的准备, 脚手架距幕墙３００~４００ＭＭ, 以
以保证安装的需要, 并检查脚手架是否牢固。在大型幕墙施工中, 采用经纬仪等调校安装基准线和尺寸并检查水平垂直度, 为保证安装精度, 施工前应对仪器进行调校。
( ３) 施工材料的验收
Ａ、 对结构玻璃装配组件的检查验收: 检查装配组件长宽尺寸, 对角线尺寸是否超差; 粘接是否完好, 玻璃表面是否清洁; 镀玻璃如有严重划伤, 大片掉膜应立即更换。
Ｂ、 对立梃和横梁用铝型材要测定其平直度和扭拧度, 如有明显的扭拧则不能使用。检查型材表面保护层粘贴情况, 有无严重的脱落。
Ｃ、 对墙上的五金件进行验收, 检查其是否符合设计要求, 如不锈钢螺栓、 绝缘胶垫等。还要进行耐侯胶型号及保险期的检查。
( ４) 玻璃幕墙的施工工艺
玻璃幕墙施工工序为: 放线 固定支座安装 幕墙立梃横梁安装 结构玻璃装配组件安装 玻璃装配件间的密封及四周收口处理 楼层间防水隔层处理 全面检查及清洁。
Ａ、 幕墙立梃和横梁的安装
立梃和横梁锯切尺寸允许偏差为: 立梃±１。０ＭＭ, 横梁±０。５;
端头斜度小于１５Ｏ。
施工中应掌握正确的施线方法, 保证立证立梃横梁安装水平在主梁全部或基本悬挂完毕后, 再逐步进行调整, 以保证隐框幕墙外表面平整, 立梃和横梁安装。( 欢许偏差见表１。)
表１
项 目
允 许 偏 差 ( ＭＭ)
相邻两立梃间距尺寸( 固下端处)
优等品
一等品
合格品
±１。５
±２。０
相邻两横梁间距尺寸
±１。０
±１。２
±１。０
±１。２
±１。２
±１。５
±１。５
±２。０
分隔对角线长度差
≤２。０
≤３。０
≤２。０
≤３。０
<２。５
<３。５

立梃垂直度
高≤３０Ｍ
高≤６０Ｍ
高>６０Ｍ
４
７
１０

立梃外表面同一平面内位置度
相邻３根立梃
高度≤２０Ｍ
高度≤４０Ｍ
高度≤６０Ｍ
高度≤８０Ｍ
高度≤８０Ｍ
２
４
５
６
８
１０
同一高水平面内高度差
相邻两横梁
高度≤３５Ｍ
高度>３５Ｍ
<１
５
７
弧形幕墙立梃外表面与理论定位位置差
２
Ｂ、 结构玻璃装配组件的安装
结构玻璃装配组件由上至下安装, 了可由下至上安装, 由于受土建施工进度影响, 大部均由上而下安装。人下而上安装应待结构装饰施工完毕, 否则安装时易遭土施工的破坏。人下而上安装应待结构装饰施工完毕, 否则安装时易遭土建施工的破坏。上墙方法为外装, 悬挂固定前要逐块调整给件至相互平齐、 间隙一致, 板面表面的平整采用性直尺或铝方通料来进行测定。对不平整的部位, 应调整固定块的位置或加入垫块。可采用木质材料或半硬材料制成的标准尺寸模块, 插入两板间的间隙, 以确保间隙一致。插入的模块在装配固定后应取同, 以保证板间有足够的位移空间。
在玻璃装配组件过程中, 当幕墙整幅高度或宽度方向尺寸较大时, 特别要注意安装枕程中的累积误差, 适时进行调整, 只有全体结构玻璃装配组件完毕后, 表面的平整度和垂直度才真正代表隐框幕墙的外形形象。组件安装的允许偏差见表２。
项 目
允许偏差( ＭＭ)
组件外缘垂直缝隙位置差
相邻两组件
长度≤２０Ｍ
全长
≤２
≤３
≤６
组件外缘水平缝隙、 位置差
相邻两组件
长度≤２０Ｍ
全长
≤２
≤３
≤６
同一立面上同一平面内的平面度
接缝处相邻两组件
１
３
Ｃ、 装配组件间的密封
①检查衬杆( 又称泡沫杆) 材料尺寸是否符合设计要求。
②对密封部位要进行表面清洁处理。先清除组件间表面灰尘, 用挥民性强的溶剂擦除被密封表面的油污和赃物, 再用洁布清擦一遍, 以保证组件间表面干净及无溶剂存在。
③密封耐侯胶应与玻璃、 铝材粘接牢固, 胶面平整光滑, 玻璃清洁无污物。密封胶表面处理是隐框玻璃幕墙外观质量的主要衡量标准。
④在放置定位衬杆时, 要注意施置深浅都会影响密封效果。衬杆施置深度不够深影响耐侯胶的厚度, 使胶过深或过薄容易破裂形成气漏水漏, 同时衬杆容易在刮胶时被拉出或拉动, 如衬杆放置位置过深, 不但浪费耐侯胶而且会在热胀冷缩变化中因胶矿厚弹性明显下降而使胶层拉裂, 破坏密封性能, 同样形成水漏气漏。注入耐侯胶的厚育应为两板间缝宽度的一半, 这时施置衬杆的合适位置。
⑤压坪及刮去多余间隙的密封胶要设计相应的刮胶工具。为确保玻璃表面不被污染, 应预先在注胶玻璃边缘贴上纸基层保护胶带, 乔胶结束后再将胶带撕去。
⑥在阴雨天或室外温度低于５ＯＣ的气候下, 严禁室外进行耐侯结构密封胶的注入工作, 以保证幕墙的密封性能。
Ｄ、 大玻璃安装有一定的难度, 由于整块玻璃高度大、 自重重, 又容易碎裂, 起重时不宜用吊索, 操作者又无法用手扶托, 因些要采用吸盘机利用玻璃表面平整度高、 吸附力强的特点, 将玻璃平稳的吸牢并移动到安装地点。大块玻璃幕墙的安装硕序和安装方法如下:
①按设计要求先固定好玻璃的顶框和底框。
②玻璃就位: 一般成品玻璃运到工地是装箱立施, 长边着地, 在拆除包装后, 在玻璃两侧用手工吸盘由工人将其搬运至安装地点。
③用吸盘机在玻璃一侧将玻璃吸牢, 利用单轨电动葫芦将吸盘机连玻璃一起升高到一定高度, 然后转运吸盘机, 将横卧的玻璃转运竖直, 并将玻璃上口先插入顶框, 继续住上提, 使玻璃牢, 利用单轨电动葫芦转运至竖直, 并将玻璃上口先插入顶框, 继续往上提, 使上下班下口对准底框槽口, 然后将玻璃入入底框并安装支承在设计标高位置。( 吸盘机详见附图)
④在玻璃与玻璃之间、 玻璃与顶框或底框的凹槽内用硅胶嵌缝固定。( 密封胶及泡沫条施工详见附图)
Ｅ、 幕墙常见的质量问题及预防措施
①玻璃门墙表面起伏不平, 水平红和垂直缝扭曲比直, 陷框玻璃幕墙最重要的镜面效果被破坏, 楼房车辆和行人把映在幕墙面上严重错、 扭拧变形, 其主要原因:
１、 结构玻璃装配件在加工厂制作过程中尺寸误差过大, 造成安装上墙时无法在可调范转内较正。
２、 承力框架主梃和横梁安装垂直度、 水平度未达到设计要求。
３、 安装结构玻璃装配组件时, 未严格按要求在允许范围内调整。
②耐侯胶密封胶色变脆。可能是采用了错误的密封胶, 这些非耐侯胶密封胶在紫外线的照射下发生易老化和变质。
③密封胶与被密封物表面的污物, 过薄的胶层了会造成裂纹。
④隐框玻璃幕墙内墙部位拼缝隙过大、 错位和搭接不平, 主要原因是厂内加工件精度不够或现场发装误差较大、 而元法调整。因此必须在现场位置确定后再下料加工, 或留下一定余量到现场再安装, 以确保安装后的效果。
⑤幕墙向内漏水。这是同人装修完毕的工程危害甚大, 漏水一般在开启部位密封不良, 五金配件损坏或胶条弹性很差起不到密封作用而造成。
劣质五金配件常常给隐框幕墙带来很大危害。建筑开启窗扇制作要先购选题可靠的五金配件。
因周连及屋檐封口不严产生的漏水现象比较复杂。如对结构相接陪位应用密封胶或其它措施密封, 不允许存在漏水隐患。对铝板作为封闭的接口部位要设计一定余量的搭接接口, 接口用密封胶密封, 还要注意与土建施工的配合。
４、 铝板复合板施工
( １) 铝板饰面的安装步骤如下:
Ａ、 以建筑物的垂直控制线和楼层标高为依据, 分别在混泥土墙面上弹出分块竖线和水平线。
Ｂ、 在泥土墙面上作出塌饼, 作为控制铝板和泥土墙面安装距离的依据, 如个别墙面外凸尺寸过大则要先行修正。为了减少修正的工作量, 混泥土墙身施工时要求以负公差控制墙身断面厚度。
Ｃ、 打设膨胀螺栓, 螺检进墙深度要求大于２０ＭＭ。
Ｄ安装角钢骨架, 经过测定平整度和垂直度, 满足质量要求后将．角钢骨架用电焊因在扣件上。
Ｅ、 安装铝板, 用铆钉枪将铝板逐块固定在骨架上。( 详图见附页)
Ｆ、 板缝外封防水硅胶。
Ｇ、 清除板面保护胶纸, 进行板面清理。
２、 墙面的安装要严格控制三个要点:
Ａ、 每块铝板安装高度的控制: 安装高度睦接关系到铝板水平分格缝能否在同一水平线上, 是外观质量的关键, 要求较高。用水准仪测量水平, 以基准标高线为调节连片上的水平螺栓, 控制铝板的安装高度。
Ｂ、 铝板饰面平整度控制: 用悬挂线锤于基线轴线上来控制铝板面的平整度, 如有差则前后移动钢扣件槽口来进行调正。对于钢扣件的位置确定可在该轴基准线的外侧５０ＣＭ处拉一根钢丝作为控制线, 钢扣件则利用长圆螺栓前后调节需要的位置。
Ｃ、 铝板表面垂直控制: 人结构外侧用钢弦引下一垂直线, 以每层横轴基准线到垂直度可用测重器来校准。
当铝板安装满足上述三个要点时, 将钢扣件和预埋件焊接固定即可达到质量要求。
５、 干挂花岗石墙面施工
本工程外墙干挂花岗面积约９５Ｍ２, 板块尺寸大约１１００×７５０×３０, 固定件采用不锈钢配件。
干挂法施工板材墙面采用干作业施工工艺, 板块与基层之间莆成空腔, 除下口第一线外, 其它无需砂浆填充, 因此对结构面的平整度要求较低, 墙体外饰面受热胀冷缩的影响校小。同时减轻建筑自重, 施工快速, 易于修缮改造, 是当前广为流行的施工技术。
Ａ、 施工工艺流程

板材切割、 加工 涂防水剂
绘制墙面分格图 墙面分格弹线 承挂骨架安装 板衬和安装、 校直 密封胶嵌逢 墙面清理
２、 施工方法及步骤
Ａ、 检查预埋铁件
① 检查土建施工单位预埋铁件位置是否正确, 预埋件数量尺寸是否符合设计要求。
② 检查发现预进铁件位置不符, 数量不够, 应征得设计同意, 用膨胀螺检重新固定预进铁件。
③ 打设膨胀螺栓避开主体结构主筋, 如位置重叠应加大预进铁板, 螺栓进墙深度应满足设计要求或征得设计单位同意
Ｂ、 绘制墙面分格图:
① 检查施工作业面是否符合设计要求。
② 根据实际数据对作业面按原设计方案重新, 并征得设计、 监理、 业主的确认。
Ｃ、 墙面分格弹线:
① 顺序为先主后资, 先将骨架焊接在已经垂直线检查的垂直面上, 再将资骨架按水平位置焊接在主骨架上。
② 围护结构每隔１０Ｍ或１０Ｍ内应设置变形缝, 本工程具体设置部位由现场技术负责人与建设单位、 监理、 设计现场确定并核定。
③ 围护结构安装完毕后, 经检查合格者能进行, 焊接部位的除锈和刷涂镀锌防锈油二遍。
④ 板材安装: 安装自下而上进行, 在墙面最下一排板材安装位置的上下拉两根水平控制尼龙丝, 板材人中间或墙面阳角开始安装, 装好第一块作为基准, 其平整度以塌饼高国依据, 用线锤吊直, 经校准后加以固定。一排板材安装完毕, 再进行上排扣件因定和板材安装, 板材安装要求四角平整、 纵横对缝。四周缝宽必须保证在３～５ＭＭ。饰面板用连接件和螺栓因定于角钢或水平槽钢上, 和元将下部连接件固定, 并插入板材槽内, 填大力士云石胶深度和加强密封材料的粘接力。
⑤ 密封硅采用道康宁品版, 嵌缝应饱满、 连续, 接头严密平顺。
３、 术措施
Ａ、 对膨胀螺栓、 不锈钢配件( 包括连接件) 和外挂板的产品质量和安装质量严格验收, 不合格品不得安装上墙。
Ｂ、 钢骨架应连接牢固, 不得有颤动和变开现象, 焊接要焊牢固。角钢、 槽钢开口及焊接处应仔细涂刷防锈漆。
Ｃ、 膨胀螺检与墙体锚固牢固, 不锈钢连接件与钢骨架及板之间无松动, 外挂板安装就位后无松动。
Ｄ、 围护结构所用材料必须按规范要求进行现场有见证抽样, 验收合格后方可能使用。
Ｅ、 焊条按设计要求采购, 焊缝的长度、 高度、 宽度按设计要求施焊。
Ｆ、 焊件试样在现场同条件下, 有见证制作, 经检验合格的焊工才能上架施焊。
Ｇ、 挂板的基层应尽量平整, 不锈钢挂件可调节平整１５ＭＭ, 当墙的平整度超此值时, 用６ＣＭ长角钢, 与墙上钢骨架焊接, 在解钢上打眼与不锈钢挂件用螺检连接, 来控制板离墙距离, 防止板四角不平
４、 材质质量标准
Ａ、 花岗岩
① 耐火性能在１５０００Ｃ以上不发一蹦坏, 吸水性能小于０。８％, 弯曲强度值不小于３Ｎ／ＭＭ２厚度不小于２５ＭＭ并采用同一矿脉产品以保证材质均匀性。板材应作抽检试验并合格后方可使用。
② 花岗石质量标准见下
花岗石重量标准

项目
粗磨和磨光板材
机刨和剁斧板材

备注
一级品
二级品

规格
允许
公差
( ＭＭ)

长度公差范围宽度公差范围厚度公差范围

０
－１
０
－１
±２

０
－２
０
－２
＋２
－３

０
－２
０
－２
＋２
－３
两面磨板材。在两块以上拼接时, 其接接缝处偏差不得大于７ＭＭ, 异型板材的线角应符合样板, 允许公差为＋１, －１
平度
允许
公差
( ＭＭ)
平板宽度

<４００
≥４００
≥８００
≥１０００
３
６
８
１．０
１．０
１．５
２．０
２．５

光
泽
度

由设计、 使用和生产单位共同用仪器测定所选定的样板为准

棱角
缺陷
正面棱
正面棱
>４×１
１０×２

≤２×２
每米１处各
块板１处
每米２处每块板２处

底面棱
≤２５×
１５ 或 ４０×１０
每块２处
每块板３处

裂纹

不允许
每块有１条长１／１００
不允许

明显划痕

不允许
１条

色斑允许范围

平板长度
≤８００

不允许
允许有２
不允许
允许范围为≤
５０×３０, 面积小于１５×１５ＭＭ不以色斑论
>８００
允许有
允许有

漏检率

不得有１０％的二级品
不得有５％的等外品

Ｂ、 密封酮胶质量标准
项目
技术指标
表干时间
１～１。５Ｈ
流淌性
无流淌
初步固化时间( ２５ＯＣ)
３Ｄ
完全固化时间
７～１４Ｄ
邵氏硬度
２０～３０度
极限拉伸强度
０．１１～０。１４／ＭＭ２
撕裂强度

固化后的变位承受能力

有效期

施工温度

5、 施工质量验收标准
安装石材必须牢固、 无歪缺棱掉角和裂缝现象, 石材表面应平敕、 洁净、 色调一致, 饰面板的接应镶嵌实、 平直、 宽度一致, 并符合规定( 见下表) 。

项次

项目
天然石材
人造大理石

检验工具
光面
条纹面
天然面
1
立面垂直
3
6

3
2m托线板
2
表面平整
1
3

1
2m直尺和塞尺
3
阳角方正
2
4

2
200m方尺
4
接缝平直
2
4
5
2

5m线直尺和塞尺
5
接缝高低
0.3
3

0.3
6
接缝宽度
0.5
1
2
0.5
6、 花岗石施工
A、 矩形柱断面干挂石材
①柱断面形养及装饰做法:
采用50＊50＊5角钢焊接成矩形饰面石材的钢骨架后, 直接干挂花岗石。
②坚向支承形钢, 本工程采用每柱用4根63＊63＊6的角钢, 沿柱面高通长布置, 下部先将混泥土地面凿出深20MM槽, 待角钢稳定后, 上部结构经过长布置完毕, 用细石混泥土填充抹平。( 详见附图)
③与混泥土连接方式, 与前述圆柱固定相似, 但解决水平连接时, 水平拉杆采用75＊75＊7的角钢连接。
④结构件加工
所有结构件先下料加工, 进行热镀锌处理后再现场组装。所有施焊及钻孔处均做
