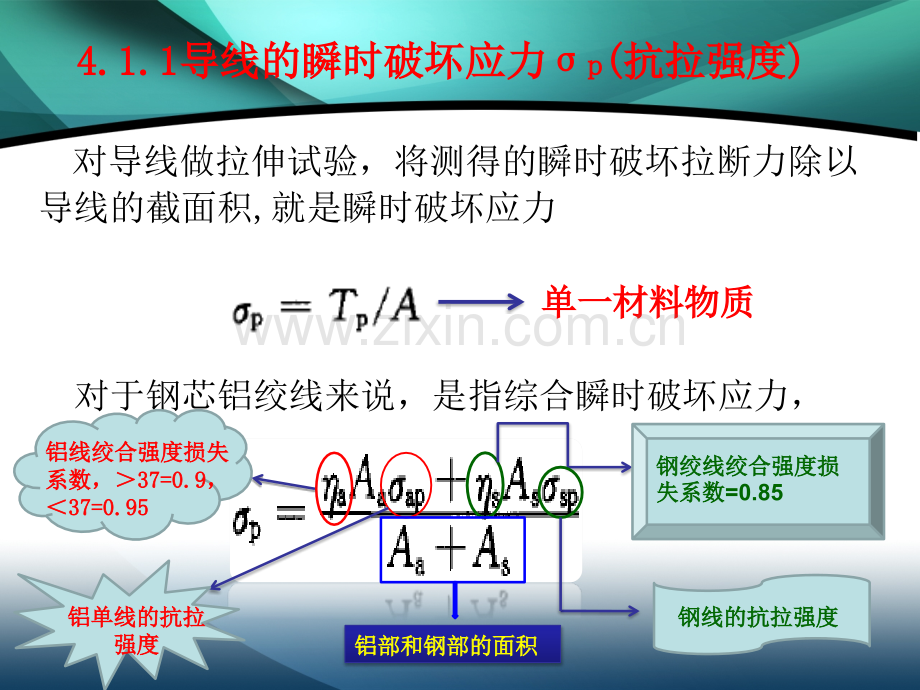

第四章第四章 导线和避雷线的机械导线和避雷线的机械物理特性和荷载物理特性和荷载4.14.1导线和避雷线的机械物理特性导线和避雷线的机械物理特性机械物理特性机械物理特性瞬时破坏应力瞬时破坏应力弹性系数弹性系数温度线膨胀系数温度线膨胀系数密度密度4.1.14.1.1导线的瞬时破坏应力导线的瞬时破坏应力p p(抗拉强度抗拉强度)对导线做拉伸试验，将测得的瞬时破坏拉断力除以导线的截面积,就是瞬时破坏应力单一材料物质单一材料物质对于钢芯铝绞线来说，是指综合瞬时破坏应力，铝线绞合强度损失铝线绞合强度损失系数，系数，37=0.937=0.9，37=0.9537=0.95铝单线的抗拉铝单线的抗拉强度强度钢绞线绞合强度损钢绞线绞合强度损失系数失系数=0.85钢线的抗拉强度钢线的抗拉强度铝部和钢部的面积铝部和钢部的面积4.1.24.1.2导线的弹性系数（弹性模量）导线的弹性系数（弹性模量）在弹性限度内，导线受拉时，其应力与应变的比例系数 钢芯铝绞线的弹性系数为综合弹性系数，指在弹性限度内，单位截面上作用单位应力时，导线单位长度上所产生伸长值的倒数值 镀锌钢线弹性系数，取200900 铝单线弹性系数，取65660导线铝和钢截面比普通型普通型5.3-6.05.3-6.0轻型轻型 8.08.0加强型加强型4.3-4.44.3-4.4 弹性伸长系数就是导线弹性系数的倒数。表示导线施以单位应力时，能产生的相对形变，它表示导线受拉后易于伸长的程度。4.1.34.1.3导线的温度线膨胀系数导线的温度线膨胀系数 温度线膨胀系数是指导线温度升高1时，导线单位长度的伸长值称为导线的温度线膨胀系数 钢芯铝绞线的温度线膨胀系数介于钢和铝的温度线膨胀系数之间。温度升高时，铝部比钢部伸长大，原因是铝比钢的温度线膨胀系数大;反之，当温度降低时，铝部比钢部缩短大。钢芯铝绞线的弹性系数和线膨胀系数钢芯铝绞线的弹性系数和线膨胀系数单股电线的机械强度单股电线的机械强度4.24.2导线和避雷线的安全系数导线和避雷线的安全系数 导线的强度安全系数是指为使运行中的导线有一定的强度安全裕度，即瞬时破坏应力和最大使用应力之比，简称安全系数。导线安全系数的选择直接关系到输配电线路的安全及经济运行。导线和避雷线的设计安全系数不应小于2.5，避雷线的设计安全系数，宜大于导线的设计安全系数。4.3 导线的比载导线的比载垂直垂直比载比载水平水平比载比载综合综合比载比载 比载：比载：单位长度、单位截面积导线上的荷载 N/(mmm2)4.3.1 4.3.1 垂直比载垂直比载垂直比载垂直比载自重比载冰重比载自重和冰重比载4.3.2 4.3.2 水平比载水平比载 水平比载水平比载（风压比载）（风压比载）无冰时风压比载有冰时风压比载4.3.3 综合比载综合比载综合比载无冰有风有冰有风
