单层钢构件安装工程检验批质量验收记录表.doc

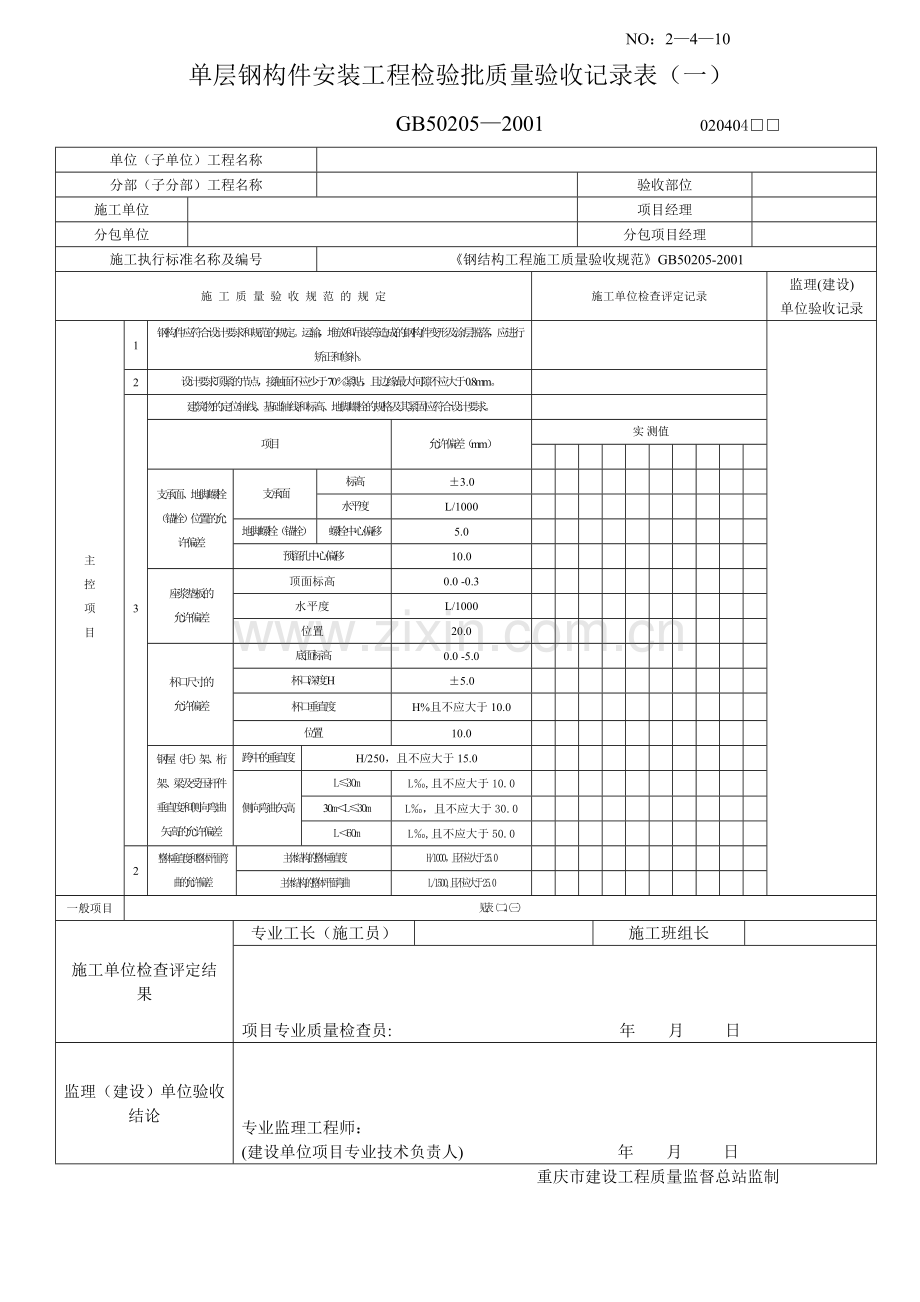

NO：2—4—10
单层钢构件安装工程检验批质量验收记录表（一）
GB50205—2001 020404□□
单位（子单位）工程名称

分部（子分部）工程名称

验收部位

施工单位

项目经理

分包单位

分包项目经理

施工执行标准名称及编号
《钢结构工程施工质量验收规范》GB50205-2001
施 工 质 量 验 收 规 范 的 规 定
施工单位检查评定记录
监理(建设)
单位验收记录
主 控 项 目

1
钢构件应符合设计要求和规范的规定。运输，堆放和吊装等造成的钢构件变形及涂层脱落，应进行矫正和修补。

2
设计要求顶紧的节点，接触面不应少于70％紧贴，且边缘最大间隙不应大于0.8mm。

3

建筑物的定位轴线、基础轴线和标高、地脚螺栓的规格及其紧固应符合设计要求。

项目
允许偏差（mm）
实 测 值

支承面、地脚螺栓（锚栓）位置的允许偏差
支承面
标高
±3.0

水平度
L/1000

地脚螺栓（锚栓）
螺栓中心偏移
5.0

预留孔中心偏移
10.0

座浆垫板的 允许偏差
顶面标高
0.0 -0.3

水平度
L/1000

位置
20.0

杯口尺寸的 允许偏差
底面标高
0.0 -5.0

杯口深度H
±5.0

杯口垂直度
H%且不应大于10.0

位置
10.0

钢屋（托）架、桁架、梁及受压杆件垂直度和侧向弯曲矢高的允许偏差
跨中的垂直度
H/250，且不应大于15.0

侧向弯曲矢高
L≤30m
L‰,且不应大于10.0

30m＜L≤30m
L‰，且不应大于30.0

L＜60m
L‰,且不应大于50.0

2
整体垂直度和整体平面弯曲的允许偏差
主体结构的整体垂直度
H/1000，且不应大于25.0

主体结构的整体平面弯曲
L/1500,且不应大于25.0

一般项目
见表（二）、（三）
施工单位检查评定结果
专业工长（施工员）

施工班组长

项目专业质量检查员: 年 月 日
监理（建设）单位验收结论

专业监理工程师：
(建设单位项目专业技术负责人) 年 月 日
重庆市建设工程质量监督总站监制

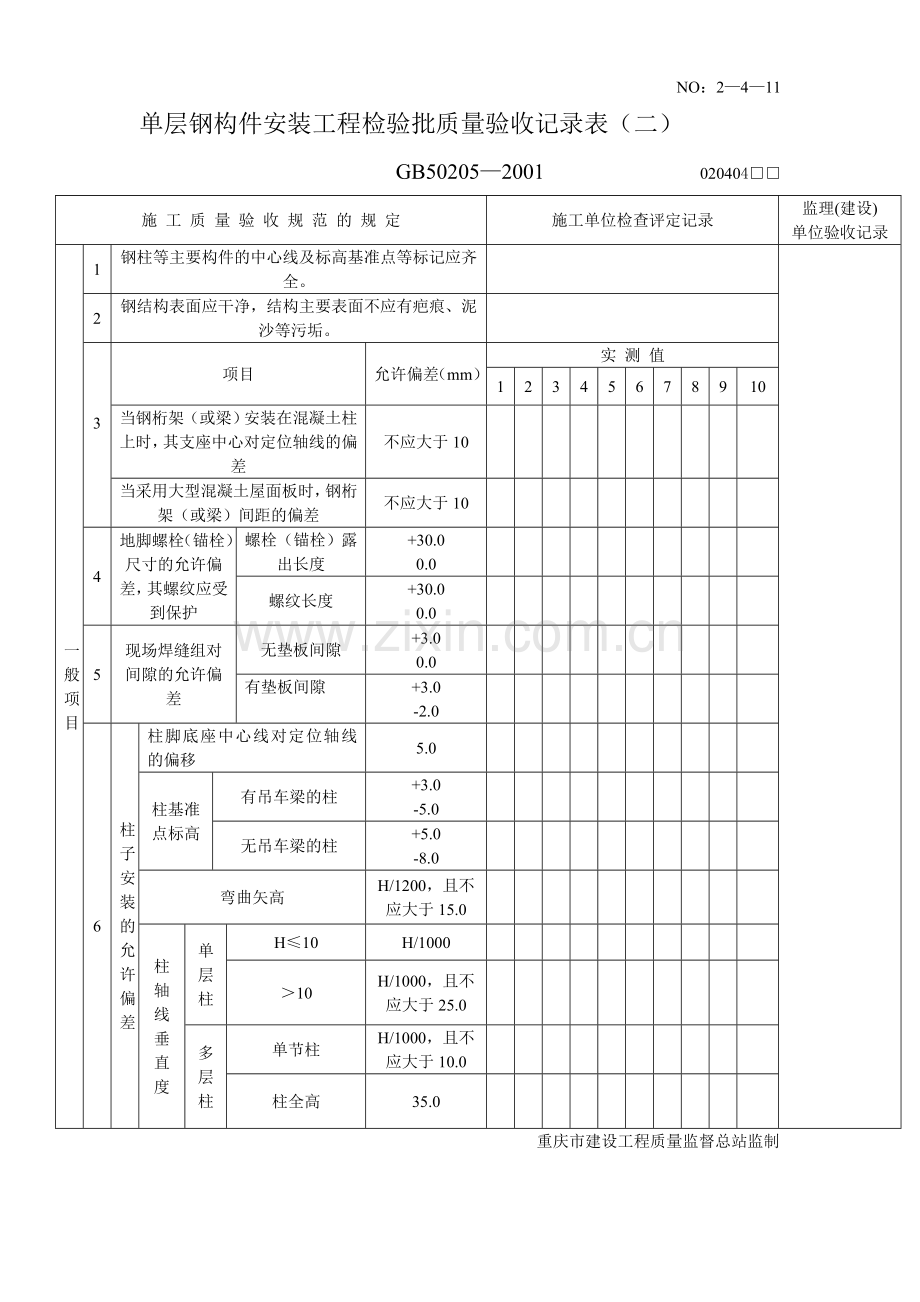

NO：2—4—11
单层钢构件安装工程检验批质量验收记录表（二）
GB50205—2001 020404□□
施 工 质 量 验 收 规 范 的 规 定
施工单位检查评定记录
监理(建设)
单位验收记录
一般项目
1
钢柱等主要构件的中心线及标高基准点等标记应齐全。

2
钢结构表面应干净，结构主要表面不应有疤痕、泥沙等污垢。

3

项目
允许偏差（mm）
实 测 值
1
2
3
4
5
6
7
8
9
10
当钢桁架（或梁）安装在混凝土柱上时，其支座中心对定位轴线的偏差
不应大于10

当采用大型混凝土屋面板时，钢桁架（或梁）间距的偏差
不应大于10

4
地脚螺栓（锚栓）尺寸的允许偏差，其螺纹应受到保护
螺栓（锚栓）露出长度
+30.0
0.0

螺纹长度
+30.0
0.0

5
现场焊缝组对间隙的允许偏差
无垫板间隙
+3.0
0.0

有垫板间隙
+3.0
-2.0

6
柱
子
安
装
的
允
许
偏
差
柱脚底座中心线对定位轴线的偏移
5.0

柱基准
点标高
有吊车梁的柱
+3.0
-5.0

无吊车梁的柱
+5.0
-8.0

弯曲矢高
H/1200，且不应大于15.0

柱
轴
线
垂
直
度
单
层
柱
H≤10
H/1000

＞10
H/1000，且不应大于25.0

多
层
柱
单节柱
H/1000，且不应大于10.0

柱全高
35.0

重庆市建设工程质量监督总站监制

NO：2—4—12
单层钢构件安装工程检验批质量验收记录表（三）
GB50205—2001 020404□□
一般项目
项目
允许偏差（mm）
实 测 值
监理(建设)
单位验收记录
1
2
3
4
5
6
7
8
9
10
7
钢吊车梁或直接承受动力荷载的类似构件安装的允许偏差
梁的跨中垂直度△
h/500

侧向弯曲矢高
l/1500，且不应大于10.0

垂直上拱矢高
10.0

两端支座中心位移△
安装在钢柱上时，对牛腿中心的偏移
5.0

安装在混凝土柱上时，对定位轴线的偏移
5.0

吊车梁支座加劲板中心与柱子承压加劲板中心的偏移△
t/2

同跨间内同一横截面吊车梁顶面高差△
支座处
10.0

其他处
15.0

同跨间内同一横截面下挂式吊车梁底面高差△
10.0

同列相邻两柱间吊车梁顶面高差△
l/1500，且不应大于10.0

相邻两吊车梁接头部位△
中心错位
3.0

上承式顶面高差
1.0

下承式底面高差
1.0

同跨间任一截面的吊车梁中心跨距△
±10.0

轨道中心对吊车梁腹板轴线的偏移△
t/2

8
墙架檩条等次要构件安装的允许偏差
墙架立柱
中心线对定位轴线的偏移
10

垂直度
H/1000，且不应大于10.0

弯曲矢高
H/1000，且不应大于15.0

抗风桁架的垂直度
h/250，且不应大于15.0

檩条、墙梁的间距
±5.0

檩条的弯曲矢高
L/750，且不应大于12.0

墙梁的弯曲矢高
L/750，且不应大于10.0

9
钢平台、钢梯和防护栏杆安装的允许偏差
平台高度
±15.0

平台梁水平度
l/1000，且不应大于20.0

平台支柱垂直度
H/1000，且不应大于15.0

承重平台梁侧向弯曲
l/1000，且不应大于10.0

承重平台梁垂直度
h/250，且不应大于15.0

直梯垂直度
l/1000，且不应大于15.0

栏杆高度
±15.0

栏杆立柱间距
±15.0

重庆市建设工程质量监督总站监制
