贵州大学本科毕业论文（设计）任务书
学生信息
学号
0908030346
学院
机械工程
班级
姓名
谭化凯
专业
机电传动与控制
机自096
教师信息
姓名
钱宏琦
职称
教授
学历
大学本科
任务书 发出时间
2013年3月 4 日
论文（设计）题目
盘县煤矿东—区主水仓自动排水控制系统设计
论文（设计）起止时间
2013年3月4日——2013年6月15日
共需周数
15
主要内容:
按扬程H=200M，，流量Q=80M3/h设计。
煤矿自动排水控制系统设计：
1、 排水系统设计 排水方案确定，排水管路计算及水泵选型、水泵安装图设计；水泵基础设计；
2、 主电路设计 电动机选型计算及启动方案选择；短路、过载保护设计计算；
3、 控制回路设计 可编程序控制器选型设计，触摸屏选型，软件程序设计；
4、 水位控制系统设计 保护回路设计，电器元件选型）；
5、 调试方案设计；
6、 编写设计计算说明书。

主要要求:
1、设计应该具有技术上的先进性、经济上的合理性，方案的可行性和可靠性。
2、充分考虑排水系统各子系统的逻辑关系，力求系统的一致性和最优化；
3、尽量采用可靠成熟技术，再经过深入的论证分析，应勇于开拓创新；
4、设计图纸15张以上，要求图纸符合国家标准，制图正确，图面整洁，标注齐全；其中：
水泵房设备布置图1张（1号）；水泵安装图、基础图、配筋图各1张，电气系统整体图1张，电气主回路1张，PLC安装接线图1张，水位计安装图1张和零件图3张，管道零件图3（弯头，大小头、三通各1张）
5、设计计算说明书1.5万字以上，应包含方案拟定说明，水泵管路计算，电器元件选型计算，并应配有必要简图，要求内容完整，引据正确可靠，并注明出处，文字通顺，书写规整，条理清楚；

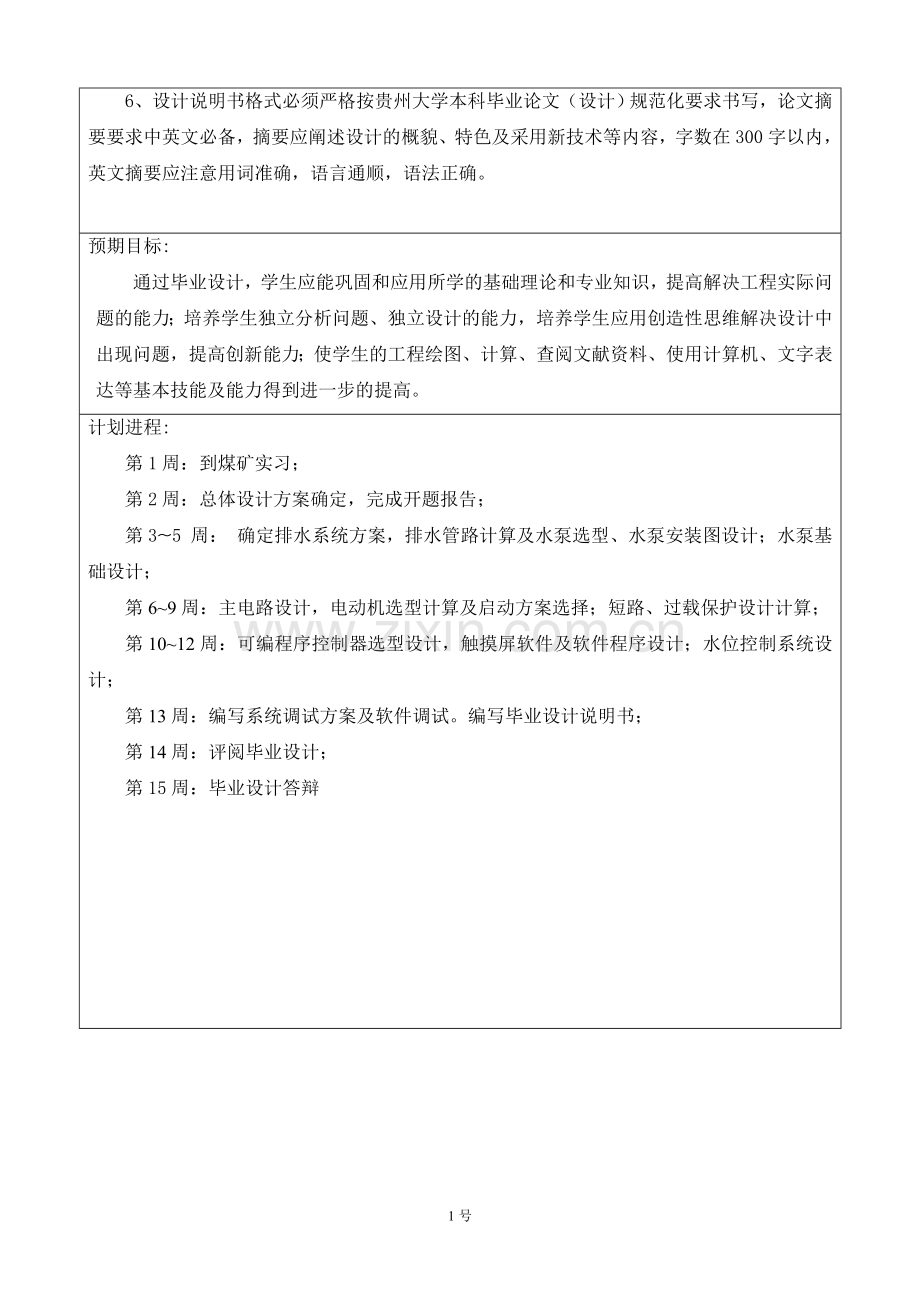

6、设计说明书格式必须严格按贵州大学本科毕业论文（设计）规范化要求书写，论文摘要要求中英文必备，摘要应阐述设计的概貌、特色及采用新技术等内容，字数在300字以内，英文摘要应注意用词准确，语言通顺，语法正确。

预期目标:
通过毕业设计，学生应能巩固和应用所学的基础理论和专业知识，提高解决工程实际问题的能力；培养学生独立分析问题、独立设计的能力，培养学生应用创造性思维解决设计中出现问题，提高创新能力；使学生的工程绘图、计算、查阅文献资料、使用计算机、文字表达等基本技能及能力得到进一步的提高。
计划进程:
第1周：到煤矿实习；
第2周：总体设计方案确定，完成开题报告；
第3~5 周： 确定排水系统方案，排水管路计算及水泵选型、水泵安装图设计；水泵基础设计；
第6~9周：主电路设计，电动机选型计算及启动方案选择；短路、过载保护设计计算；
第10~12周：可编程序控制器选型设计，触摸屏软件及软件程序设计；水位控制系统设计；
第13周：编写系统调试方案及软件调试。编写毕业设计说明书；
第14周：评阅毕业设计；
第15周：毕业设计答辩
