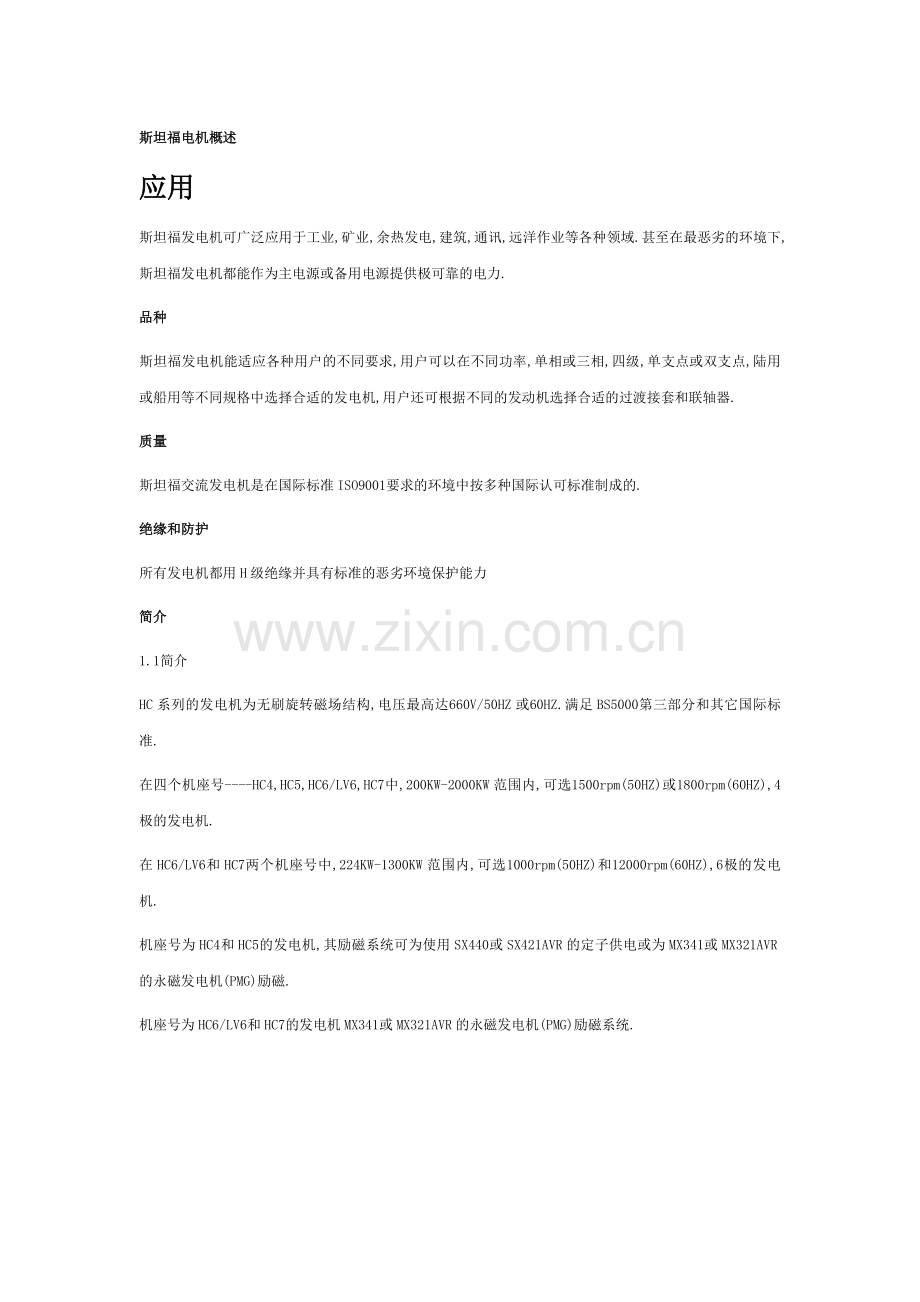

斯坦福电机概述
应用
斯坦福发电机可广泛应用于工业,矿业,余热发电,建筑,通讯,远洋作业等各种领域.甚至在最恶劣的环境下,斯坦福发电机都能作为主电源或备用电源提供极可靠的电力.
品种
斯坦福发电机能适应各种用户的不同要求,用户可以在不同功率,单相或三相,四级,单支点或双支点,陆用或船用等不同规格中选择合适的发电机,用户还可根据不同的发动机选择合适的过渡接套和联轴器.
质量
斯坦福交流发电机是在国际标准ISO9001要求的环境中按多种国际认可标准制成的.
绝缘和防护
所有发电机都用H级绝缘并具有标准的恶劣环境保护能力
简介
1.1简介
HC系列的发电机为无刷旋转磁场结构,电压最高达660V/50HZ或60HZ.满足BS5000第三部分和其它国际标准.
在四个机座号----HC4,HC5,HC6/LV6,HC7中,200KW-2000KW范围内,可选1500rpm(50HZ)或1800rpm(60HZ),4极的发电机.
在HC6/LV6和HC7两个机座号中,224KW-1300KW范围内,可选1000rpm(50HZ)和12000rpm(60HZ),6极的发电机.
机座号为HC4和HC5的发电机,其励磁系统可为使用SX440或SX421AVR的定子供电或为MX341或MX321AVR的永磁发电机(PMG)励磁.
机座号为HC6/LV6和HC7的发电机MX341或MX321AVR的永磁发电机(PMG)励磁系统.

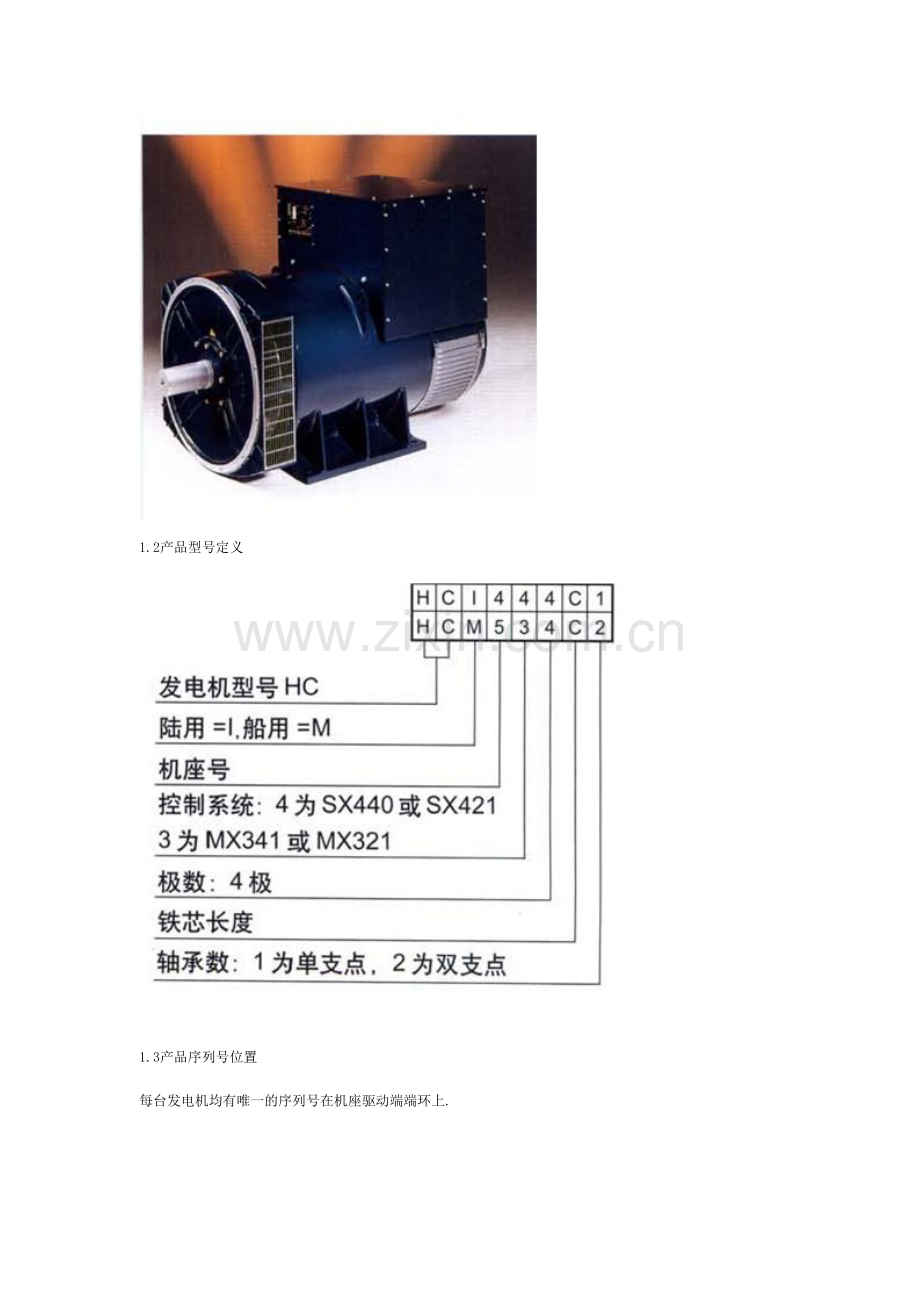

1.2产品型号定义

1.3产品序列号位置
每台发电机均有唯一的序列号在机座驱动端端环上.

1.4铭牌
发电机出厂时,都附有一个自粘标签铭牌,从非驱动端看,该铭牌粘贴在出线盒 左侧板外侧.在该侧板上有铭牌的定位标记,以便于粘贴.
如指定用金属铭牌,则铭牌固定在发电机机座上.

工作原理
2.1自励AVR控制的发电机
主机定子通过SX440(或SX421)AVR为励磁机磁场提供励磁源.AVR是调节励磁机磁场励磁电流的控制装置.AVR根据来自主机定子绕组的电压感应信号作出反馈.通过控制低功率的励磁机磁场.调节励磁机电枢的整流输出功率,从而达到控制主机磁场电流的要求.
SX440AVR通过感应两相平均电压,确保较高的电压调整率.除此之 外,它还监测发动机的转速.如低于预选转速(HZ)设定,则相应降低输出电压,以防止发动机低速时的过励,缓减加载时的冲击,以减轻发动机的负担.
SX421除了SX440的特点外,还具有三相均方根感应的特点.在与外部断路器(装在开关板上)一起使用时,它还提供过电压保护.
2.2永磁发电机(PMG)励磁----AVR控制的发电机
永磁发电机通过MX341(或MX321)AVR为励磁机提供励磁源.AVR是调节励磁机励磁电流的控制装置.如果是MX321AVR,则通过一个隔离电压器向来自主机定子绕组的电压感应信号作出反馈.通过控制低功率的励磁机磁场,调节励磁机电枢的整流输出功率,从而达到控制主机磁场电流的要求.
PMG系统提供一个与定子负载无关的恒定的励磁电源,提供较高的电动机启动承受能力,并不受由非线性负载(例如可控硅直流电动机民)产生的主机定子输出电压的波形畸变的干扰.
MX341AVR通过检测二相平均电压来确保较高电压调整率,另外它还监测发动机转速.如低于预选的转速设定,则相应降低输出电压主,以防止发动机低速时的过励,缓减加载时的冲击,以减轻发动机的负担.它还提供延时的过励保护,在励磁机磁场电压过高的情况下对发电机灭磁.
MX321除提供MX341具有的保护发动机的减荷特性外,还具有三相均方根检测和过电压保护的特点.
2.3AVR附件
SX440,SX421,MX341和MX321AVR的内置回路若与附件连接使用,可使发电机在下”下垂”或”无静差”控制,AVR(无功率)/PF(功率因素)控制下并联运行;MX321AVR还可提供短路电流限位控制.
