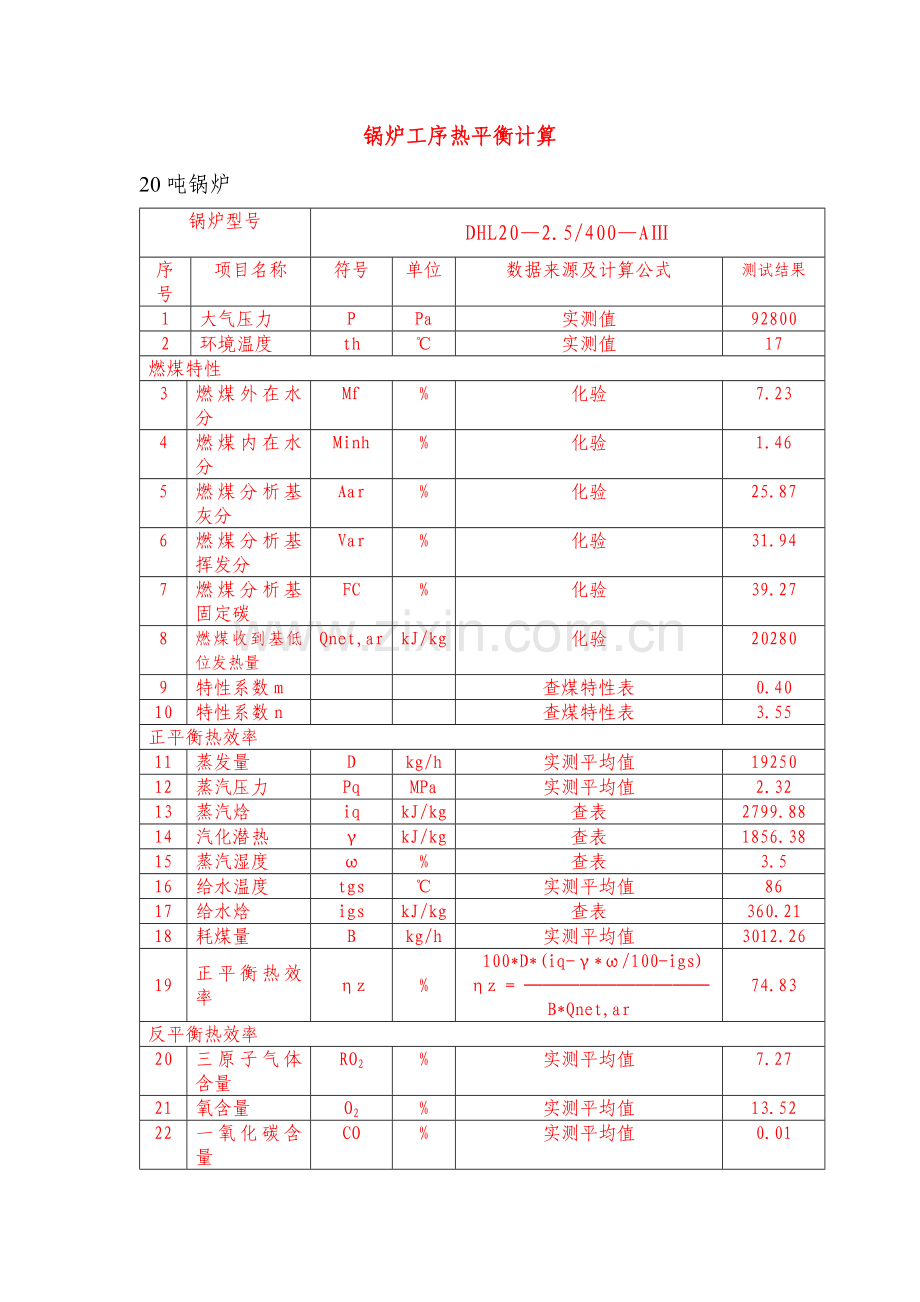

锅炉工序热平衡计算 20吨锅炉锅炉型号 DHL20—2.5/400—AⅢ 序号项目名称符号单位数据来源及计算公式测试结果 1 大气压力 P Pa 实测值 92800 2 环境温度 th ℃ 实测值 17 燃煤特性 3 燃煤外在水分 Mf % 化验 7.23 4 燃煤内在水分 Minh % 化验 1.46 5 燃煤分析基灰分 Aar % 化验 25.87 6 燃煤分析基挥发分 Var % 化验 31.94 7 燃煤分析基固定碳 FC % 化验 39.27 8 燃煤收到基低位发热量 Qnet,ar kJ/kg 化验 20280 9 特性系数m 查煤特性表 0.40 10 特性系数n 查煤特性表 3.55 正平衡热效率 11 蒸发量 D kg/h 实测平均值 19250 12 蒸汽压力 Pq MPa 实测平均值 2.32 13 蒸汽焓 iq kJ/kg 查表 2799.88 14 汽化潜热 γ kJ/kg 查表 1856.38 15 蒸汽湿度 ω % 查表 3.5 16 给水温度 tgs ℃ 实测平均值 86 17 给水焓 igs kJ/kg 查表 360.21 18 耗煤量 B kg/h 实测平均值 3012.26 19 正平衡热效率 ηz % 100*D*(iq-γ*ω/100-igs) ηz = ────────── B*Qnet,ar 74.83 反平衡热效率 20 三原子气体含量 RO2 % 实测平均值 7.27 21 氧含量 O2 % 实测平均值 13.52 22 一氧化碳含量 CO % 实测平均值 0.01 23 排烟温度 tpy ℃ 实测平均值 163 24 排烟处过剩空气系数 αpy 1 αpy= ────────── O2-0.5CO 1-3.76─────── 100-(RO2+O2+CO) 2.79 25 炉渣重量 Glz kg/h 实测平均值 782.64 26 炉渣含碳量 Clz % 化验 19.35 27 漏煤重量 Glm kg/h 实测平均值 56.54 28 漏煤含碳量 Clm % 化验 45.23 29 飞灰含碳量 Cfh % 化验 55.67 30 炉渣灰比 αlz % 100-Clz αlz =Glz*─────*100 B*Ay 87.28 31 漏煤灰比 αlm % 100-Clm αlm =Glm*─────*100 B*Ay 4.28 32 飞灰灰比 αfh % αfh =100-αlz-αlm 8.43 36 炉体外表面平均温度 tb ℃ 实测平均值 48.65 37 炉体外表面平均热流 qb kJ/h 实测平均值 2160 42 炉体外表面积 Ab m2 实测 400.36 45 机械不完全燃烧热损失 q q4 % 32657*Ay αlz*Clz q4= ─────*(───── Qnet,ar 100-Clz αlm*Clm αfh*Cfh + ───── + ──── ) 100-Clm 100-Cfh 13.56 46 排烟热损失 q2 % q2=（m+n*αpy）(1-q4/100) *(tpy-tlk)/100 11.76 47 化学不完全燃烧热损失 q3 % q3=3.2* αpy*CO 0.89 48 炉体散热损失 q5 % q5=∑qb*Ab/Qr 0.02 49 灰渣物理热损失 q6 % q6=αlz*(cθ)hz*Ay/Qnet,ar 0.96 50 反平衡热效率 ηf % ηf =100-(q2+q3+q4+q5+q6) 72.81 51 正反平衡热效率误差 Δη % Δη=│ηz-ηf│ 2.02 锅炉测试热量平衡表收入支出符号项目数值符号项目 104kJ/h 数值 104kJ/h % 104kJ/h % QM 燃料带入的热量 6108.8633 100 q1 q2 q3 q4 q5 q6 qs 锅炉有效热排烟热损失化学不完全燃烧热损失机械不完全燃烧热损失炉体散热损失灰渣物理热损失其他热损失 4571.2911 718.4023 54.3689 828.3619 1.2218 58.6451 -123.4278 74.83 11.76 0.89 13.56 0.02 0.96 -2.02 ∑Q 合计 6108.8633 100 ∑q 合计 6108.8633 100 45吨锅炉锅炉型号 DHL45—2.5/400—AⅡ 序号项目名称符号单位数据来源及计算公式测试结果 1 大气压力 P Pa 实测值 92800 2 环境温度 th ℃ 实测值 17 燃煤特性 3 燃煤外在水分 Mf % 化验 7.23 4 燃煤内在水分 Minh % 化验 1.46 5 燃煤分析基灰分 Aar % 化验 25.87 6 燃煤分析基挥发分 Var % 化验 31.94 7 燃煤分析基固定碳 FC % 化验 39.27 8 燃煤收到基低位发热量 Qnet,ar kJ/kg 化验 20280 9 特性系数m 查煤特性表 0.40 10 特性系数n 查煤特性表 3.55 正平衡热效率 11 蒸发量 D kg/h 实测平均值 40120 12 蒸汽压力 Pq MPa 实测平均值 2.14 13 过热蒸汽温度 tgs ℃ 实测平均值 297 14 过热蒸汽焓 igq kJ/kg 查表 3024.0 15 给水温度 tgs ℃ 实测平均值 97 16 给水焓 igs kJ/kg 查表 406.51 17 耗煤量 B kg/h 实测平均值 6462.36 18 正平衡热效率 ηz % 100*D*(igq-igs) ηz = ────────── B*Qnet,ar 80.13 反平衡热效率 19 三原子气体含量 RO2 % 实测平均值 8.22 20 氧含量 O2 % 实测平均值 12.46 21 一氧化碳含量 CO % 实测平均值 0.01 22 排烟温度 tpy ℃ 实测平均值 165 23 排烟处过剩空气系数 αpy 1 αpy= ────────── O2-0.5CO 1-3.76─────── 100-(RO2+O2+CO) 2.43 24 炉渣重量 Glz kg/h 实测平均值 1692.64 25 炉渣含碳量 Clz % 化验 18.82 26 漏煤重量 Glm kg/h 实测平均值 172.36 27 漏煤含碳量 Clm % 化验 46.31 28 飞灰含碳量 Cfh % 化验 53.67 29 炉渣灰比 αlz % 100-Clz αlz =Glz*─────*100 B*Ay 88.57 30 漏煤灰比 αlm % 100-Clm αlm =Glm*─────*100 B*Ay 5.96 31 飞灰灰比 αfh % αfh =100-αlz-αlm 5.47 32 炉体外表面平均温度 tb ℃ 实测平均值 48.37 36 炉体外表面平均热流 qb kJ/h 实测平均值 2160 37 炉体外表面积 Ab m2 实测 857.2 42 机械不完全燃烧热损失 q q4 % 32657*Ay αlz*Clz q4= ─────*(───── Qnet,ar 100-Clz αlm*Clm αfh*Cfh + ───── + ──── ) 100-Clm 100-Cfh 12.38 45 排烟热损失 q2 % q2=（m+n*αpy）(1-q4/100) *(tpy-tlk)/100 10.61 46 化学不完全燃烧热损失 q3 % q3=3.2* αpy*CO 0.78 47 炉体散热损失 q5 % q5=∑qb*Ab/Qr 0.02 48 灰渣物理热损失 q6 % q6=αlz*(cθ)hz*Ay/Qnet,ar 1.00 49 反平衡热效率 ηf % ηf =100-(q2+q3+q4+q5+q6) 75.22 50 正反平衡热效率误差 Δη % Δη=│ηz-ηf│ 4.91 锅炉测试热量平衡表收入支出符号项目数值符号项目 104kJ/h 数值 104kJ/h % 104kJ/h % QM 燃料带入的热量 13105.6661 100 q1 q2 q3 q4 q5 q6 qs 锅炉有效热排烟热损失化学不完全燃烧热损失机械不完全燃烧热损失炉体散热损失灰渣物理热损失其他热损失 10501.3699 1390.7569 102.0424 1621.8412 2.3107 130.5500 -643.2051 80.13 10.61 0.78 12.38 0.02 1.00 -4.91 ∑Q 合计 13105.6661 100 ∑q 合计 13105.6661 100
