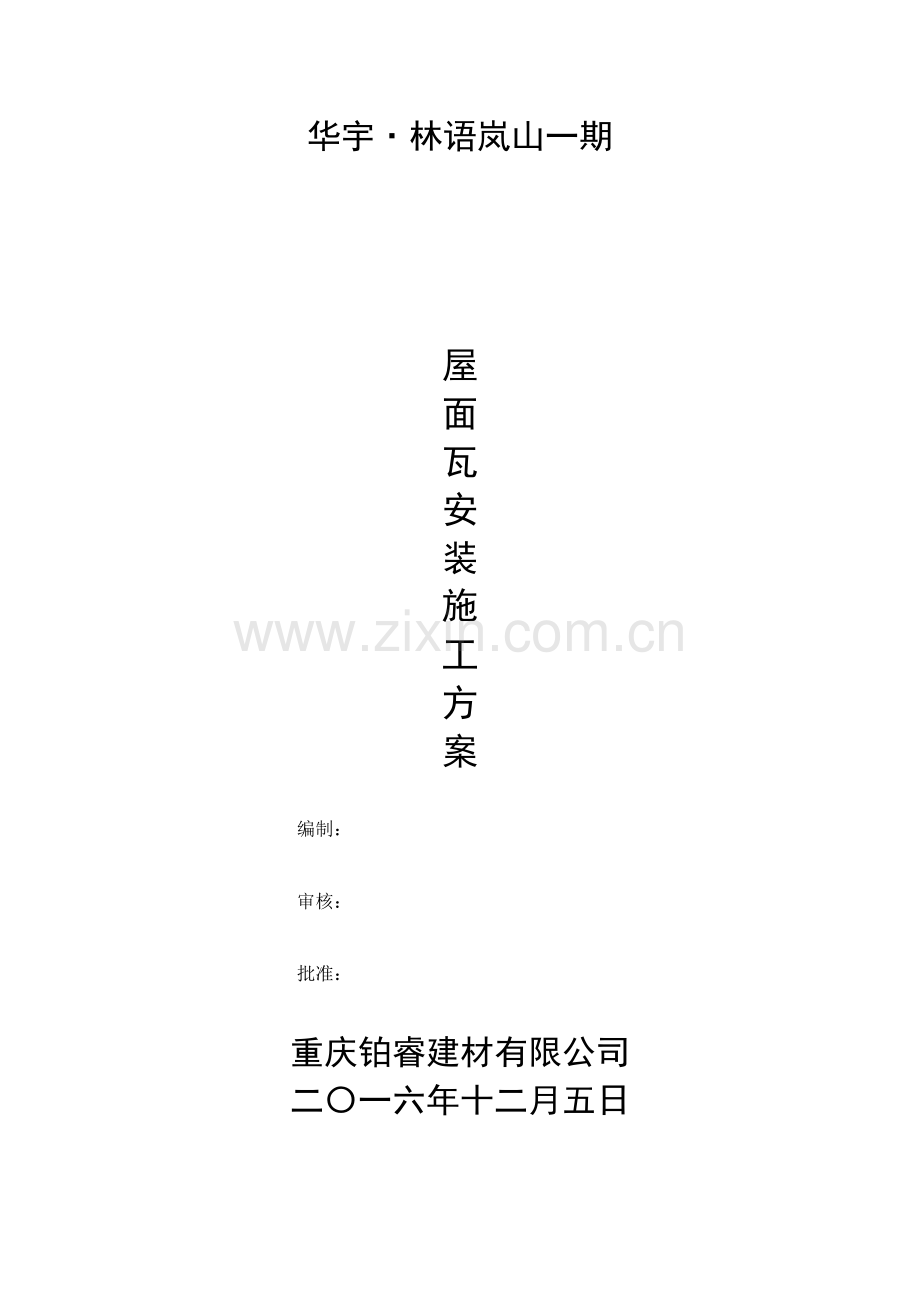

华宇·林语岚山一期

屋
面
瓦
安
装
施
工
方
案

编制：

审核：

批准：

重庆铂睿建材有限公司
二〇一六年十二月五日

目录
1 编制依据 1
2 工程建设概况 1
3 施工安排 1
3.1 工程施工目标 1
3.2 流水段划分和施工顺序 2
3.2.1 施工段划分 2
3.2.2 施工顺序 2
4 施工进度计划 2
5 施工准备与资源配置计划 3
5.1 施工准备 3
5.1.1 技术准备 3
5.1.2 现场准备 3
5.2 资源配置计划 3
5.2.1 劳动力配置计划 3
5.2.2 主要施工机具计划 4
6 施工方法及工艺 4
6.1铺设准备 4
6.2铺设前要做好的准备工作 4
6.3铺设程序 4
7 质量保证措施及要求 12
8 安全环保措施 13
9 文明施工措施 15

15

1 编制依据
1.1 与工程建设有关的法律、法规和文件；
1.2 国家现行有关标准及技术资料；
1、《建筑工程施工质量验收统一标准》GB 50300-2013
2、《屋面瓦工程施工质量验收规范》GB 50345-2012
3、西南图集11J202
1.3设计施工图、图纸会审记录及相关设计变更文件。
2 工程建设概况
工程建设概况见表2。
表2. 工程建设概况表
项目
内容
工程名称
华宇·林语岚山一期
工程地点
重庆市石柱土家族自治县黄水镇
工程性质
住宅
分包工程范围
屋面瓦（陶土筒瓦）
重点要求
质量要求：合格；工期要求：每栋7天；安全要求：无重大及以上安全事故发生。
建设单位
重庆业峰创艺旅游投资开发有限公司
地勘单位
重庆南江地质工程勘察设计院
设计单位
重庆长厦安基建筑设计有限公司
监理单位
重庆和泰建设工程监理有限公司
质监单位
重庆市石柱县建设工程质量监督站
安监单位
重庆市石柱县建设工程安全监督站
施工总包
重庆华姿建筑工程有限公司
专业分包
重庆铂睿建材有限公司
3 施工安排
3.1 工程施工目标
根据本工程施工合同、招标文件规定，结合施工单位项目部要求，确定本工程烟道施工应达到如下目标：
1、进度目标
根据总包方最终的进度要求完成任务。
2、质量目标
本工程合同约定质量为“合格”。
3、安全目标
无重大及以上安全事故发生，无一般安全事故发生。
4、环境目标
本分包单位绝对服从和接受建设单位、施工单位及监理单位的管理和监督。工程施工全过程不能对施工场界、以及交通道路、市政环境等造成不良影响，避免违反环境保护相关法律法规和环保行政主管部门管理规定的事件和行为发生。
3.2 流水段划分和施工顺序
3.2.1 施工段划分
为了实现整个场内工程施工的时空协调，本工程根据现场楼栋垂直运输工具的布置屋面瓦安装的特点，将1、2、6#楼的屋面瓦工程划分为一个施工段，3、7、10、12A、17-3、21-1#楼的屋面瓦工程划分为一个施工段，5、8、9、11#楼的屋面瓦工程划分为一个施工段，11A、12#楼的屋面瓦工程划分为一个施工段。
3.2.2 施工顺序
整个分项工程的施工顺序主要是根据主体结构的施工进度来确定的。在主体结构施工完成后，门窗工程、栏杆工程等后续工程同样会占用垂直运输工具，会直接导致垂直运输紧张。在上述情况出现后，本分包单位会根据施工项目部的安排和协调及时调整安装楼栋和施工计划，同时尽量避免在高峰期转运材料，争取在早晚两个时间段将相关主要材料转运至作业位置。如确有难度，须及时向施工项目部相关管理人员反映，由项目部管理人员与劳务公司协调，本分包单位全力配合相关工作的开展。
4 施工进度计划
计划1、2、6号楼于2016年12月5日开工，在2016年12月15日前施工完成；3、3A、5、7、8、10、12A号楼于2016年12月10日开工，在2016年12月30日前施工完成；9、11、11A、12号楼于2016年12月30日开工，在2017年1月20日前施工完成；本专业分包工程项目计划工期与实际操作完成工期因黄水当地气候条件影响会有差异，但我方承诺通过努力根据总包方最终的进度要求完成任务。
5 施工准备与资源配置计划
5.1 施工准备
5.1.1 技术准备
1、技术资料
本工程屋面瓦施工过程中需使用的国家、行业、地方标准和图集（可为电子版）在开工前已全部准备齐全，收集到本分包单位技术及现场管理人员手中，随时备查待用。
2、技术交底：在决定开始施工之前由施工项目部相关人员对本分包单位进行技术交底，对图纸、规范中的相关要求不够明确的，需施工项目部相关管理人员进行解答，技术交底完成之后，本分包单位技术管理人员会单独对现场施工人员再次进行技术交底，明确相关施工工艺和做法；
3、样板施工计划：根据施工项目部要求，本分包单位进场后在指定位置完成样板施工，样板完成后，需施工项目部施工员、质安员、技术员等均验收合格后，报监理及建设单位验收，均通过后再进行大面积施工。
5.1.2 现场准备
本工程施工前，相关的材料已根据图纸及施工项目部要求准备完毕，需要用电的位置均有施工单位提供的合格的二级配电箱。本单位承诺若有用电，绝不私拉乱接，会及时联系施工项目部用电管理人员，由专职电工在施工项目部监督下接电用电。
5.2 资源配置计划
5.2.1 劳动力配置计划
本分项工程施工需要普工、安装工、电工。普工、安装工和电工由本单位安排，其余人员由施工项目部安排提供。本工程基础分部工程施工劳动力配置计划见表5.2.1。
表5.2.1劳动力配置计划
工种名称
需用人数
进场时间
普工
5
2016年12月5日
安装工
8
2016年12月5日
电工
1
2016年12月5日
塔吊司机
3
施工项目部安排
塔吊指挥
3
施工项目部安排
5.2.2 主要施工机具计划
本工程施工所需主要施工机具，大部分由我司提供，部分机具要向专业租赁公司租用，本工程主要施工机具计划见表5.2.2。
表5.2.2主要施工机具计划
机具设备名称
规格
功率（KW）
数量
进场期间
权属
切割机

/
8台
开工时进场
自有
搅拌机

/
2台
开工时进场
租用
常用工具
常规
/
15个
开工时进场
自有
斗车

/
2辆
开工时进场
自有
电钻（锤钻）

/
1台
开工时进场
自有
6 施工方法及工艺
6.1铺设准备
材料准备：PC32.5水泥，中砂，石粉，筒瓦、麻刀、铁钉；
工具准备：墨斗、灰铲、小线、钉子、直尺、切割机；
技术准备：审查图纸和制定施工方案，保温防水工程已验收完毕。
规格：380*180*140（长*大头*小头）
屋面毛面的要求：屋面应在防水及保温层上铺设4cm的细石砼刚性层作为瓦件铺设的基础面。
6.2铺设前要做好的准备工作
6.2.1屋面找平层要求：
  混凝土基层不得有裂缝，做完防水处理及保温层后（按工程设计），上做20㎜厚水泥砂浆找平层，平整要求达到2米靠尺，水平误差不大于10㎜。屋面若凹凸高低不平，造成屋瓦上下，左右搭接不好，影响瓦片整体外观及功能。
6.2.2保留脚手架、水、电以便施工。脚手架高度不低于屋面檐口，与檐口保持约150～200㎜距离。
6.2.3保留足够空间和通道以利堆置瓦料及吊运瓦。
6.2.4水泥砂浆：水泥、河沙按照1:2.5充分配合配置
6.3铺设程序
6.3.1放样：根据筒瓦的有效尺寸，屋面纵横二方向划好辅设线。
屋面横向弹线：檐口线按照瓦长度（380㎜）减去挑出檐口长度（30～50㎜）定距弹线，然后从下往上按照瓦有效长度（330㎜）的间距弹线直至脊部位（沟部位应弹出沟中心线与沟宽的平行线，脊部位弹出脊中心线与沟瓦的平行线，脊部位弹出脊中心线与脊宽平行线）。
屋面纵向弹线：以屋面中心线为准，向左及向右按照瓦中心线弹出墨线，标出底瓦安装位置。两片底瓦中心相距205～220mm。

6.3.2调浆：按要求调制水泥砂浆或混合砂浆铺瓦，砂浆厚度最薄处不小于15㎜。
6.3.3铺设瓦片：要求每片瓦必须跟线进行铺设，搭接部位缝隙愈小愈好。
1、 各种瓦件之间的搭接尺寸：底瓦大头间隔3－5cm，底、盖瓦的搭接尺寸为5－7cm（推荐），底瓦出檐口为8cm（如图）

2、 铺设口瓦：盖瓦与底瓦平行伸出。檐口瓦可挑出檐口30～50㎜（有成品檐沟檐口瓦挑出檐口30㎜，无成品檐沟檐口瓦挑出檐口50㎜）。檐口处应抬高20～25㎜，增加美观及防止下滑。

3、 檐口的做法有两种：平檐口和交错檐口，本工程采取平檐口。

4、 瓦件从屋面中心向两面铺设。

5、 铺屋面瓦：在水泥砂浆找平层上铺上底瓦，每铺设两行底瓦，在开档中间放满水泥砂浆，然后铺上盖瓦。屋面铺设要求瓦纵横线条整齐，相互垂直，瓦片搭盖疏密一致，每铺设一趟瓦应注意瓦面清洁工作，避免水泥砂浆污染瓦面。

6、 铺阴沟瓦:屋面如有拐角，就必然会出现阴沟，所以我们要首先铺设阴沟底瓦，然后在正常的铺设其他瓦件，在斜角处先做好天沟式样，水泥砂浆找平，然后铺上阴沟瓦，小头朝下，搭接50㎜，天沟两侧与主瓦砂浆填实刷平（铺设天沟瓦两边的主瓦应用切割机按角度、长度尺寸切割好）。

7、 安装屋脊瓦。
1）铺脊瓦时，先拉水平线，宜拉均长筒线，跟线施工。（见附图）
2）脊瓦底部要垫塞平稳，坐灰要饱满，使屋脊不沉陷变形。
3）脊瓦间隙用与瓦同色色料（如砖红色氧化铁色料），参入水泥砂浆配置勾缝。
4）脊瓦两侧与主瓦相交的缝隙用水泥砂浆填实后用与瓦同色色料水泥砂浆修饰。

8、 山墙滚边做法：外挂半张瓦滚边。底瓦盖到边然后滚挂一张盖瓦。

6.3.4汇水、泛水部位安装
1、 筒瓦在泛水各女儿墙的上坡向、侧坡向都安装到墙根部，屋面与墙面相交部位用水泥砂浆封口找坡（要求密封、结实、防水可靠）。具体详见下图：

2、 汇水按要求留出排水沟宽度。
3、 有汇水、泛水的坡向，每排瓦的接口应于大面（相邻瓦屋面）保持一致，有富余尺寸应放在第一排瓦和最后一排，采取切割瓦片予以解决。具体详见下图：

6.3.5勾缝：水泥砂浆面勾缝：用纯水泥浆掺入适量颜料和专用胶水，混合兑成色浆，涂刷在水泥砂浆表面。
6.3.6清洁屋面
一边安装瓦，一边进行屋面清理，特别是有水泥砂浆坐浆的部位，必要时要用清水仔细清洗被污染的瓦面。
屋面瓦安装完成后，要进行一次全面的检查清理工作，按安装过程中遗留在屋面的碎屑、废渣清除干净，同时修补校正瓦行。
7 质量保证措施及要求
1、铺贴牢固，没有松动；横竖成行、斜成线；屋面平整。
2、檐口瓦、屋脊瓦、边瓦及屋面瓦必须按屋面瓦的固定措施要求牢固；
3、铺贴时横向、纵向分别扣紧瓦的左侧和上侧，水泥砂浆饱满；
4、安装过程中，随时用直尺检查横向直线（直尺贴靠瓦的头部）和纵向直线（直尺贴靠瓦面圆弧最高点）并随时用胶皮锤进行调整。
5、施工过程中应保持瓦表明整洁。
6、当天的施工用砂浆要当天用完，不可使用隔夜砂浆施工。
7、平屋面的瓦不得有缺角（边、瓦抓），砂眼、裂纹、和翘曲张口等缺陷。铺设后的屋面不得渗透水（可在雨天后检查）。
8、靠屋脊一排瓦应铺上整瓦，檐口瓦出檐尺寸一致，檐口平直整齐。
9、屋檐要平直，脊瓦搭口和脊瓦与平瓦的缝隙、斜沟瓦与排水沟的空隙，均应用灰浆填实抹平，封固严密。
10、环境温度平均低于10℃时，应在采取相应的技术措施后施工。
11、所有外露砂浆面必须收平、顺直，不得毛糙，污染瓦面；与避雷带交接开口处必须油膏密封。屋脊瓦搭接长度不低于35mm。

12、环境温度平均低于10℃时，应在采取相应的技术措施后施工。
8 安全环保措施
1、混凝土施工面设置连续封闭的安全护栏，防止人员坠落。
2、建立安全保证体系，设立安全管理机构，工程项目设立安全小组、班组设安全员，形成一个健全的安全保证体系，工地的安全管理机构负责工地日常的安全工作，定期组织安全检查，对不符合要求的要及时发出整改通知，对违章作业者进行批评教育和处罚。
3、优化安全技术组织措施，包括以改善施工劳动条件，防止伤亡事故和职业病为目的的一切技术措施，如积极改进施工工艺和操作方法，改善劳动条件，减轻劳动强度，消除危险因素，机械设备应设有安全装置。
4、新工人要进行入场三级安全教育；严格执行各项安全操作规程，施工前要进行安全交底，定期进行安全教育，加强工人的安全意识教育。
5、机械操作人员必须持证上岗，各种作业人员应配带相应的安全防护用具及劳保用品，严禁操作人员违章作业，管理人员违章指挥。施工人员在工作时应穿软底的工作鞋，决不可穿硬底的鞋在屋面施工。
6、施工中所有机械、电器设备必须达到国家安全防护标准，自制设备、设施应通过安全检验，一切设备应经过工前性能检验合格后方可使用，并由专人负责，严格执行交接班制度，并按规定定期检查保养。
7、凡进入现场的一切人员，均要戴安全帽，正确使用“三宝”。
8、严格执行各项安全操作规程，定期进行安全教育，加强工人的安全意识教育。
9、加强安全教育和监督，坚持经常性的安全交底制度，提高施工人员的安全生产意识，及时消除事故隐患。
10、多机作业用电必须分闸，严禁一闸多机和一闸多用，施工现场电缆、电线必须按规定架设，严禁拖地和乱拉乱搭。
11、各种机械要有专人负责维修、保养，并经常对机械运行的关键部位进行检查。
12、不准在高处往外抛甩任何材料物品。
13、雨雪天不可施工。在雨、 霜雾雪等天气进行高处作业时，应采取防滑冻措施并及清除面上的水、冰、雪、霜。
14、建筑物外围边沿处，应采用密目式安全立网进行全封闭，有外脚手架的工程，密目式安全立网应设置在脚手架外侧立杆上，并与脚手杆紧密连接；没有外脚手架的工程，应采用密目式安全立网将临边全封闭。
15、对施工作业现场所有可能坠落的物料，应及时拆除或采取固定措施。高处作业所用的物料应堆放平稳，不得妨碍通行和装卸。工具应随手放入工具袋；作业中的走道、通道板和登高用具，应随时清理干净；拆卸下的物料及余料和废料应及时清理运走，不得任意放置或向下丢弃。传递物料时不得抛掷。
16、需要临时拆除或变动安全防护设施时，应采取能代替原防护设施的可靠措施，作业后应立即恢复。
9 文明施工措施
1、为避免施工现场的混乱现象，现场文明施工划区域派专人负责，落实岗位责任制，搞好环境卫生工作。
2、施工现场必须按施工平面图进行布置，不能随意改变。
3、现场材料进场的堆放须保持道路畅通无阻，排水畅通，无积水，场地整洁、材料堆放整齐，无施工垃圾。
4、在现场要服从管理人员的合理安排，和各工种之间要相互协调配合、沟通，严禁打架斗殴、酗酒闹事，违者按建司的有关规定执行。
