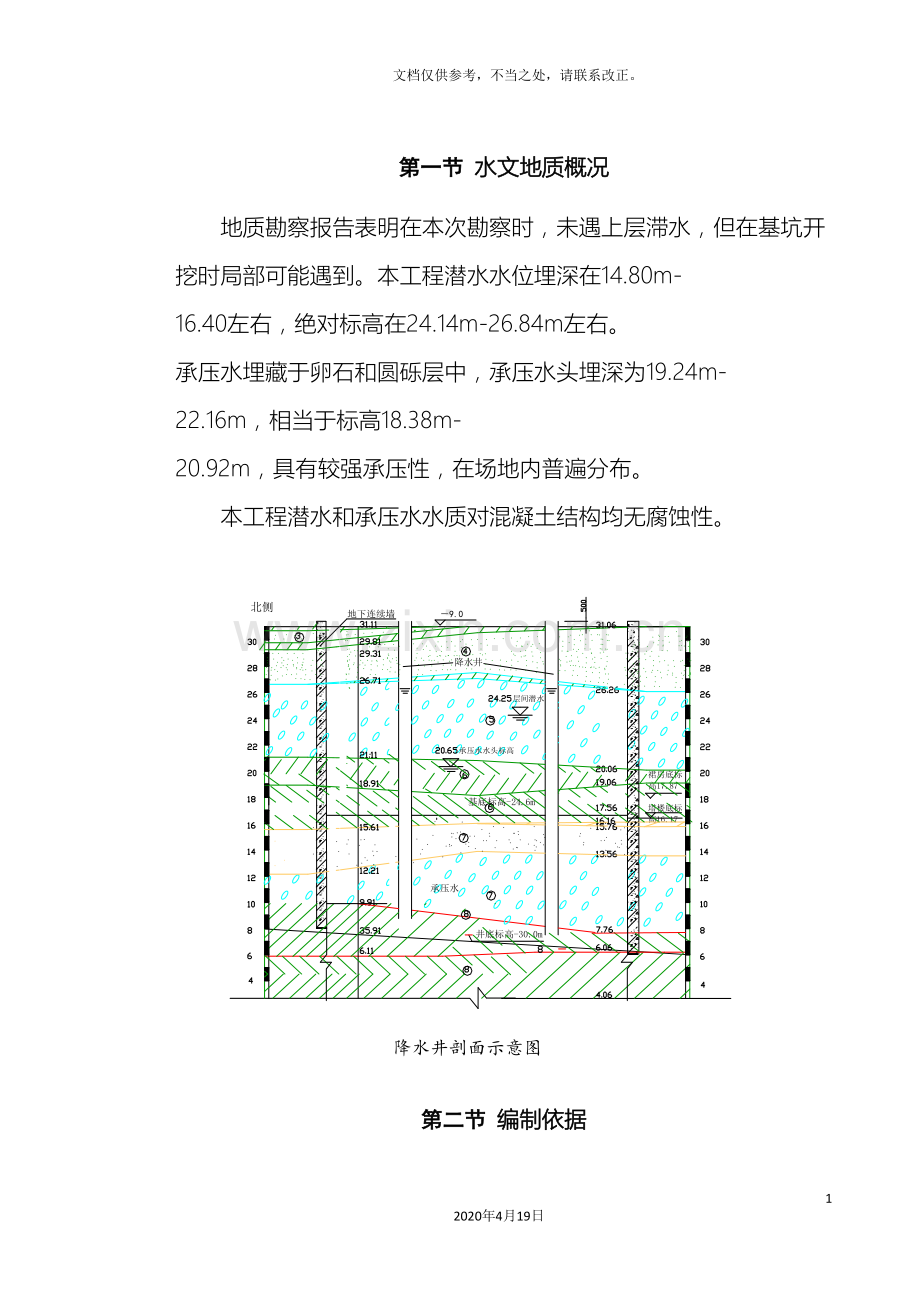

降水施工方案范文92020年4月19日文档仅供参考，不当之处，请联系改正。第一节 水文地质概况地质勘察报告表明在本次勘察时，未遇上层滞水，但在基坑开挖时局部可能遇到。本工程潜水水位埋深在14.80m-16.40左右，绝对标高在24.14m-26.84m左右。 承压水埋藏于卵石和圆砾层中，承压水头埋深为19.24m-22.16m，相当于标高18.38m-20.92m，具有较强承压性，在场地内普遍分布。本工程潜水和承压水水质对混凝土结构均无腐蚀性。第二节 编制依据 岩土工程勘察报告 建筑基坑支护技术规程 建筑地基基础工程施工质量验收规范第三节 施工总体设计3.1 方案概述由于地连墙已施工完毕，坑内外地下水力连系已被切断，因此本工程降水为坑内降水。降水目的为将坑内积水疏干至基底标高以下，土方阶段达到干槽施工。考虑基坑内布置10口降水井，井外布置两口降水观测井。降水井底在8层粘土层顶，井底标高约-30米左右。3.2 降水施工安排工程降水共在基坑内布置10口降水井。降水井进入基底下砂卵石层至下层粘土层上表面。降水井施工在土方开挖至9米时开始进行。为保证周围建筑物安全，根据建筑基坑支护技术规程，在基坑外设两口水位观测井。（详见 基坑降水井平面布置图）本工程含水第4层细砂层和第5层卵石层，取平均厚度为11.5m，平均含水率22.4%；第71层砂层、第7层卵石层，取平均厚度6.8m，取含水率为234%。经过计算本工程基坑含水量为: Q=46353M3拟采用泵量为15M3/H的潜水泵抽水，前期土方开挖按有效日抽水时间20h计算，平均每天每口井抽水300 M3。估计抽水时间：46353/（300*10）=15天。即15天后基坑内基本可达干槽施工条件。但在施工时仍以观察井配合开挖施工，可视工程进展调整抽水时间及力度。降水井中有4口布设在后浇带中，结构施工期间，因为渗入底水量少，故采用保持定时抽水。采用离心泵抽水，前期分别由排水塑料管直接排入坑边污水管道，后期可采用现场倒井，最后汇集统一排入污水管道。3.3 管井设计降水井外径 D=600mm无砂水泥管外径d=400 mm 滤料 26 mm碎石井口标高：约-9.0m井深：约21m 布井：坑内10口，其中后浇带上各两口；坑边视情况布两口观察井。第四节 基坑降水施工4.1 降水施工流程放线定井位挖泥浆沟（坑）井机就位成孔下井管填滤料封井洗井安装排水管装泵抽水4.2 施工要点：1) 打井采用泵吸反循环钻机，自造浆护壁，井深21m，由于西侧粘土层位置较高，以达到粘土层为准。成孔直径600mm，成井垂直度偏差控制小于1。（详见 降水井、观察井详图）2) 井位边挖设泥浆池，泥浆池尺寸约为660.5m，周围泥浆池选位时顾及多井使用，减小对现场环境污染。井口与泥浆池之间人工挖回流水沟。3) 成孔后立即下井管，管井采用水泥无砂管，先用棕叶无砂管裹严然后用竹片夹牢，并用8号铁丝绑紧，防止弯曲或脱落。4) 下井时先用钢丝绳绕过井底的堵头垫块将无砂管吊起，慢慢顺入井中。井管要垂直居中。井管口外露出地表约50cm。井管竹片铁丝5) 填滤料要从井孔四周人工均匀对称回填，防止将井孔挤偏。水泥砾石管要加井盖。6) 洗井采用空压机气举法，从井底逐节，逐层吹洗，将井底泥砂吹净，洗出清水为止。7) 潜水泵用钢丝绳吊在井内，距井底1m。8) 管井水泵分别连接与出水口径相匹配的橡胶管，与地面排水管相连。9) 由于两侧的连续墙和第8层粘土层构成了封闭区，水量没有补给，水量不大，不设集水井。抽出水从支管流入总管，直接排入市政雨水管道。10) 土方开挖过程中，地下水位保持在开挖平面至少2米以下，施工到基坑设计标高后，水量已经很少且无补给，故能够进行间断抽水。安排人员进行定期监察。11) 降水井根据土方开挖的进度，逐一拆除砂管。当土方开挖至降水井周围时，机械开挖到水泥砂管四周留500800mm土方，利用人工开挖，以保证无砂管不被机械破坏。4.3 排水系统 前期采用各井直排入污水管道，进行集中抽水23天。后期由于水量变小，为方便与土方配合施工，可采用倒井倒至污水管道排出。4.3.1 排水系统设计 由于采用坑内降水，因此前期水量较大，同时排水线东西长度150m，因此排水管采用1.5寸的塑料管，地面上的排水总管采用250的钢管。冬季施工时因注意保温。 降水井深度在21m左右，基坑深度为9m，总高度达30m；降水井的分布范围较大，中途水头损失较为严重，因此对泵的扬程要求在40m45m。4.3.2 排水方式1) 直排法抽水降水井降水井降水井排水总管雨水管线2) 倒井法抽水降水井降水井降水井排水总管雨水管线4.4 封井由于挖土及结构施工，降水井管随挖土深度取管、抽水。最后结构施工时必须封井。封井采用碎石料填至孔口，孔口约60cm范围内用水泥砂浆填实。后浇带四口井的封井时间在后浇带浇注之前5天进行。观察井上方后浇带钢筋应预先截断，留出观察人员上下口，封井时钢筋采用焊接连接。4.5 降水主要施工机械 名 称型 号数 量反循环钻机QZ-2002空压机6M31潜水泵出水量15M3/H扬程4045m154.6 施工中应该注意的一些问题1) 降水施工时间已经到达冬期施工，注意排水管的保温措施。2) 后浇带位置的四口降水井，定位放线误差控制在50mm。3) 施工过程中的管理是降水施工的关键，管理人员有效的组织协调将是施工进展的有利保证。第五节 降水工期及抽水安排5.1 降水井施工工期安排：进场准备：2天，进场时间安排在地连墙施工结束前15天降水井施工：20天5.2 抽水安排前期连续抽水：15天由于场区内水量无补给来源，抽水15天后坑内存水已基本疏干。结构施工、封井后坑内留4口井（位于后浇带）做后期降水及观测井使用。后期基本上做观测井使用，只是如水位有异常上涨，方继续做抽水井使用。第六节 观测记录6.1 观测用具电测水位计： 测线采用平行电缆线制做，并做好深度标记。表头使用电流表或万能表。入水部分采用短钢筋制做。A表头电缆线钢筋6.2 抽水井观测记录抽水期间每天进行观测并填写水位观测记录。水位稳定后可减为一星期两次。第七节 安全文明措施7.1 文明施工措施1) 建立有效的排水系统，防止排水过程中漏出，造成现场污染。2) 施工现场设封闭垃圾堆放点，并予以定时清运。7.2 安全施工措施1) 降水井周围应设2m见方的保护架子，在晚间施工时设置警示灯，使汽车司机便于观察，避免碰撞。2) 排水管过马路时，应外套钢管保护，挖土时应有专人看管，并在降水期间设专人值班。3) 降水过程中避免进出车辆将泥浆带到市政道路上，造成环境的污染。4) 边挖土施工边拆除井管时，应在井口上方覆盖盖板，防止碎块坠入井内造成提泵困难甚至提不出泵。
