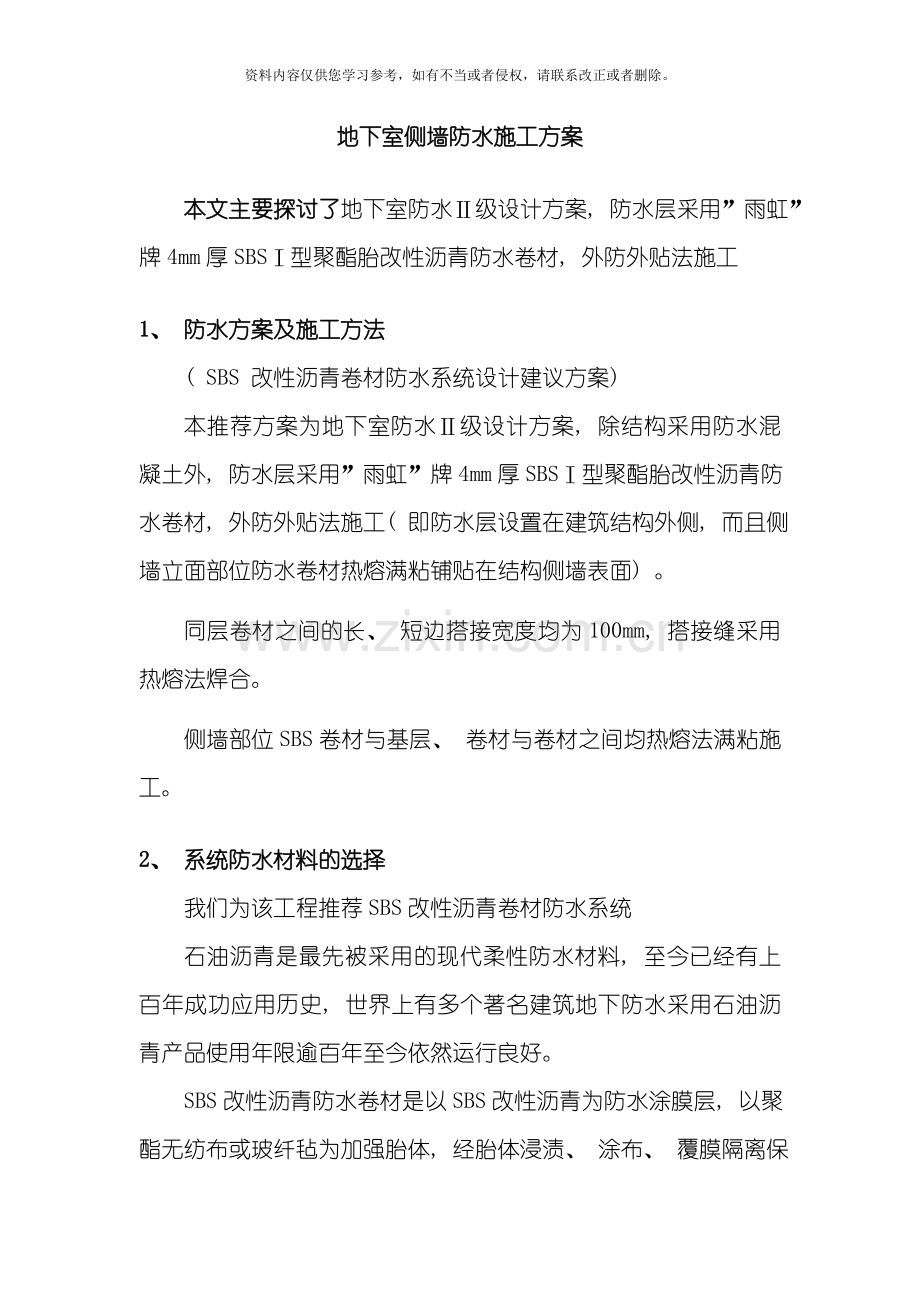

地下室侧墙防水施工方案

本文主要探讨了地下室防水Ⅱ级设计方案, 防水层采用”雨虹”牌4mm厚SBSⅠ型聚酯胎改性沥青防水卷材, 外防外贴法施工

1、 防水方案及施工方法
( SBS 改性沥青卷材防水系统设计建议方案)
本推荐方案为地下室防水Ⅱ级设计方案, 除结构采用防水混凝土外, 防水层采用”雨虹”牌4mm厚SBSⅠ型聚酯胎改性沥青防水卷材, 外防外贴法施工( 即防水层设置在建筑结构外侧, 而且侧墙立面部位防水卷材热熔满粘铺贴在结构侧墙表面) 。
同层卷材之间的长、 短边搭接宽度均为100mm, 搭接缝采用热熔法焊合。
侧墙部位SBS卷材与基层、 卷材与卷材之间均热熔法满粘施工。
2、 系统防水材料的选择
我们为该工程推荐SBS改性沥青卷材防水系统
石油沥青是最先被采用的现代柔性防水材料, 至今已经有上百年成功应用历史, 世界上有多个著名建筑地下防水采用石油沥青产品使用年限逾百年至今依然运行良好。
SBS改性沥青防水卷材是以SBS改性沥青为防水涂膜层, 以聚酯无纺布或玻纤毡为加强胎体, 经胎体浸渍、 涂布、 覆膜隔离保护、 辊压等工艺制成的防水卷材, SBS卷材系统在建筑工程防水中具有的优势为:
( 1) 、 材料优势: SBS改性沥青防水卷材保持了石油沥青所有的优良工程材料性能:
a、 憎水性。石油沥青是憎水性材料, 因其憎水从而获得持久防水的性能。
粘附、 粘结性能。能够与混凝土、 水泥砂浆抹面紧密粘附, 这种粘附性能不因浸水而失效, 从而形成破损处无渗漏扩散的刚柔结合的防水系统。
b、 热塑性材料。这是石油沥青的原有性能, 卷材经过热熔搭接形成永久可靠的搭接。
c、 改性优势。石油沥青经过SBS高聚物改性后, 在保留石油沥青优良性能基础上获得了部分橡胶材料的延弹性。力学性能更加优异。
d、 厚度优势。防水材料的厚度是抵抗外力破坏的最有利因素, SBS改性沥青卷材的厚
度为3~4mm, 抗基层残余硬物破坏的能力及抗基层裂缝破坏性能高于其它卷材。
( 2) 、 系统优势: SBS改性沥青卷材防水系统能够有效利用石油沥青类辅助材料, 如沥青基涂料、 沥青基密封胶等形成高可靠性的复合防水系统。
( 3) 、 施工工法更加灵活: SBS卷材防水系统的施工安装方法有—满粘法、 条粘法、 点粘法、 空铺法等, 当辅助采用机械固定时, 系统性能更加优越。
地下工程的底板部分采用空铺, 基层潮湿无影响, 可极大提高施工速度, 缩短施工工期。侧墙部分采用满粘施工, 可取得最佳的刚柔结合的防水效果。
( 4) 、 环境优势: 南方地区气候炎热, 特别是夏季施工, 钢筋混凝土的蒸发干燥速度极快, 现浇混凝土结构微细裂缝普遍存在; SBS卷材防水系统因其高强胎体存在, 能够有效避免结构变形引起的防水层”零延伸断裂”现象。
( 5) 、 先进的预留措施: 地下建筑工程复杂多变, 防水工程往往是首先施工的项目, 后期施工的项目会造成许多难以避免的破坏因素。SBS改性沥青卷材防水系统很容易做到采用辅助技术措施避免建筑构造原因引发的后期防水系统缺陷。如永久缝隙损伤、 钢筋混凝土自防水结构缺陷修复措施等。
3、 一般细部节点防水做法及详图
1) 底板与外墙交接处防水做法:
平立面交接处附加专用附加层卷材, 一期工程卷材与砖砌永久保护墙之间空铺施工, 卷材与砖砌临时保护墙之间只热熔点粘临时固定, 卷材收口部位采用固定件临时固定, 待二期施工时拆除临时保护墙及折掉临时固定件, 与二期卷材接茬宽度不小于150mm, 搭接部位并盖120宽盖口条, 施工缝部位建议设置200宽卷材作为附加增强层。
有外挑结构详见如下示意图:

无外挑结构防水做法如下图:

2)顶板与外墙交接处防水做法:
在顶板与外墙交接处设置500宽专用附加层卷材, 平立面平均展开。地下顶板边角最容易受到交通车辆损伤, 采用如下示意图防护做法可有效防止边角破坏:

3)外墙立面卷材收口做法:
采用专用收口金属压条及耐腐蚀螺钉固定、 沥青基密封膏密封, 在保证防水系统的安全性能的前提下, 对延长防水系统的安全使用寿命起到极大的帮助。常见的凹槽收口方式如下图所示:

4)出墙面套管防水做法:
出墙套管根部按如下图所示附加卷材增强层:

5) 三维阴阳角处防水做法: 如下示意图所示

4、 施工条件
1) 基层准备:
①基层坚实、 平整、 干燥、 干净, 并会同监理工程师严格执行交接检查;
②平立面交接处、 转折处、 阴阳角、 管根等均应
做成均匀一致、 平整光滑的圆角, 圆弧半径不小于50mm;
③出基层的构件安装完毕后方可进行防水施工;
④底板砼垫层应无明水, 但需热熔满粘附加层的基层应干燥、 干净; 侧墙/顶板基层应干燥。
2) 消防安全准备:
做好安全、 消防准备工作, 现场配备足够的消防器材, 确保消防道路的畅通。
3) 、 施工材料及机具准备:
主材及辅材: 雨虹牌SBSⅠPY PE4卷材、 BPS-201基层处理剂、 BSR-242密封膏、 收口压条及螺钉、 雨虹专用附加层卷材等;
基层清理工具: 小平铲、 凿子、 吹灰器、 扫帚;
基层处理剂涂刷工具: 滚动刷、 毛刷;
卷材铺贴工具: 弹线盒、 剪刀、 壁纸刀、 卷材展铺器;
卷材热熔工具: 喷灯、 钢压辊、 小压辊;
5、 地下室外墙防水施工工艺
1) 施工工艺流程:
基层处理→涂刷基层处理剂→卷材附加层→弹线→热熔铺贴SBS卷材→热熔焊接搭接缝→检查、 验收→成品保护。
2) 操作要点及技术要求:
① 基层处理: 将基层清扫干净, 基层应平整、 清洁、 干燥。
② 涂刷基层处理剂: 用长柄滚刷将基层处理剂涂刷在已处理好的基层表面, 而且要涂刷均匀, 不得漏刷或露底。基层处理剂涂刷完毕, 达到干燥程度( 一般以不粘手为准) 方可施行热熔施工, 以避免失火。
③ 一般细部附加增强处理: 用专用附加层卷材及标准预制件在两面转角、 三面阴阳角等部位进行附加增强处理, 平立面平均展开。方法是先按细部形状将卷材剪好, 在细部贴一下, 视尺寸、 形状合适后, 再将卷材的底面用火焰加热器烘烤, 待其底面呈熔融状态, 即可立即粘贴在已涂刷一道基层处理剂的基层上, 附加层要求无空鼓, 并压实铺牢。
④ 弹线: 在已处理好并干燥的基层表面, 按照所选卷材的宽度, 留出搭接缝尺寸( 长短边均为100mm) , 将铺贴卷材的基准线弹好, 以便按此基准线进行卷材铺贴施工。
⑤ 卷材由下往上推滚卷材进行熔粘铺贴, 将起始端卷材粘牢后, 持火焰加热器对着待铺的整卷卷材, 使喷嘴距卷材及基层加热处0.3～0.5m施行往复移动烘烤(不得将火焰停留在一处直火烧烤时间过长, 否则易产生胎基外露或胎体与改性沥青基料瞬间分离), 应加热均匀, 不得过分加热或烧穿卷材。至卷材底面胶层呈黑色光泽并拌有微泡( 不得出现大量气泡) , 及时推滚卷材进行粘铺, 后随一人施行排气压实工序。
⑥ 接缝处理。用喷灯充分烘烤搭接边上层卷材底面和下层卷材上表面沥青涂盖层, 必须保证搭接处卷材间的沥青密实熔合, 且有熔融沥青从边端挤出, 形成宽度5-8mm的匀质沥青条。
⑦ 检查验收: 铺贴时边铺边检查, 检查时用螺丝刀检查接口, 发现熔焊不实之处及时修补, 不得留任何隐患, 现场施工员、 质检员必须跟班检查, 检查合格后方可进入下一道工序施工, 特别要注意平立面交接处、 转角处、 阴阳角部位的做法是否正确。
⑧待自检合格后报请监理及建设方按照《地下防水工程质量验收规范》( GB 50208- ) 进行验收, 验收合格后及时进行保护层的施工。
6、 施工注意事项
1) 施工前, 进行安全教育、 技术措施交底, 施工中严格遵守安全规章制度;
2) 施工人员须戴安全帽、 穿工作服、 软底鞋, 立体交叉作业时须架设安全防护棚;
3) 施工人员必须严格遵守各项操作说明, 严禁违章作业;
4) 施工现场一切用电设施须安装漏电保护装置, 施工用电动工具正确使用;
5) 立面卷材应由下往上推滚施工;
6) 基层处理剂涂刷完毕必须完全干燥后方可铺贴卷材;
7) 在点火时以及在烘烤施工中, 火焰喷灯严禁对着人, 特别是立墙卷材热熔施工时, 更应注意施工安全;
8) 五级风及其以上时停止热熔施工。
