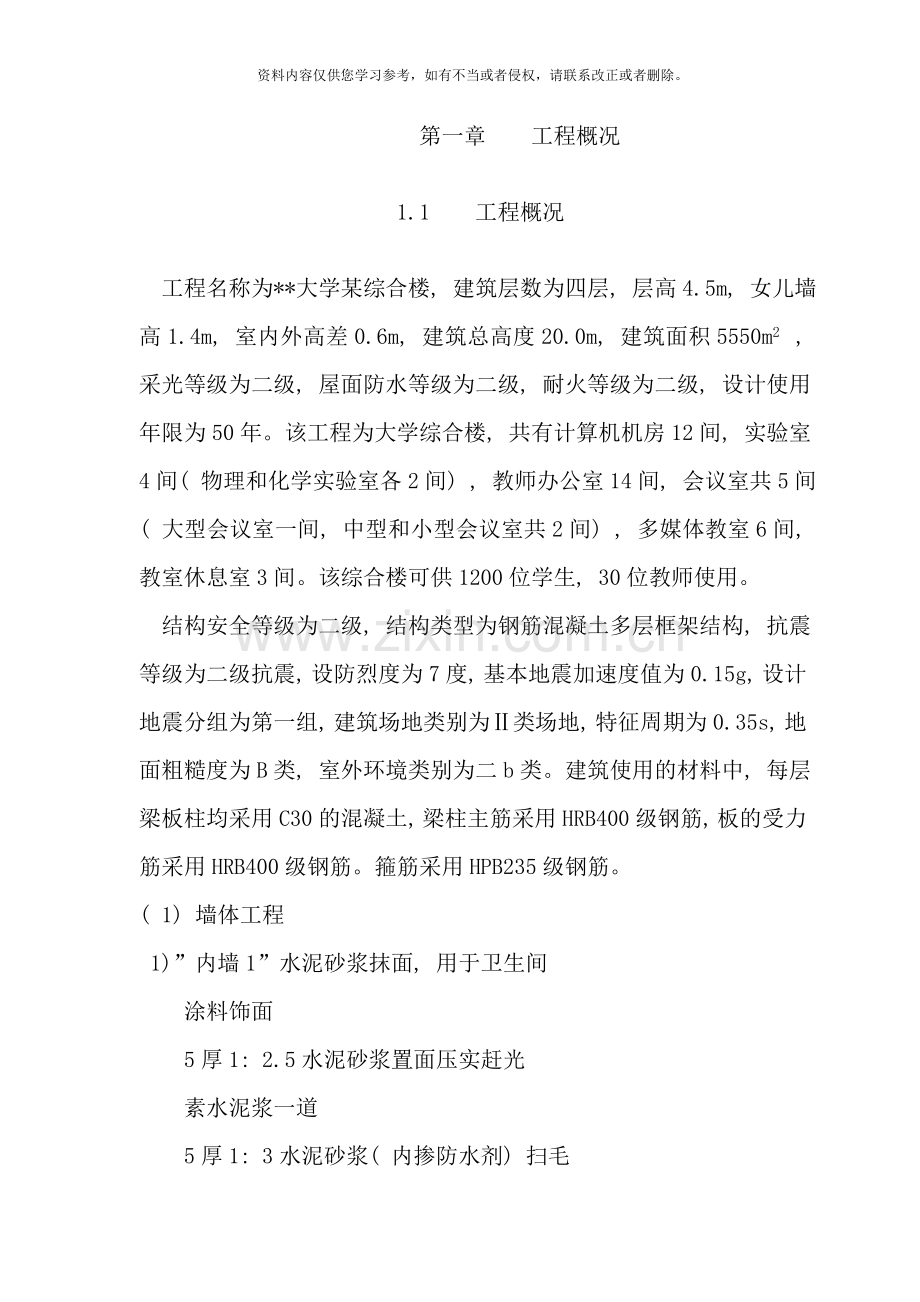

第一章 工程概况

1.1 工程概况

工程名称为**大学某综合楼, 建筑层数为四层, 层高4.5m, 女儿墙高1.4m, 室内外高差0.6m, 建筑总高度20.0m, 建筑面积5550m2 , 采光等级为二级, 屋面防水等级为二级, 耐火等级为二级, 设计使用年限为50年。该工程为大学综合楼, 共有计算机机房12间, 实验室4间( 物理和化学实验室各2间) , 教师办公室14间, 会议室共5间( 大型会议室一间, 中型和小型会议室共2间) , 多媒体教室6间, 教室休息室3间。该综合楼可供1200位学生, 30位教师使用。
结构安全等级为二级, 结构类型为钢筋混凝土多层框架结构, 抗震等级为二级抗震, 设防烈度为7度, 基本地震加速度值为0.15g, 设计地震分组为第一组, 建筑场地类别为Ⅱ类场地, 特征周期为0.35s, 地面粗糙度为B类, 室外环境类别为二b类。建筑使用的材料中, 每层梁板柱均采用C30的混凝土, 梁柱主筋采用HRB400级钢筋, 板的受力筋采用HRB400级钢筋。箍筋采用HPB235级钢筋。
( 1) 墙体工程
1)”内墙1”水泥砂浆抹面, 用于卫生间
涂料饰面
5厚1: 2.5水泥砂浆置面压实赶光
素水泥浆一道
5厚1: 3水泥砂浆( 内掺防水剂) 扫毛

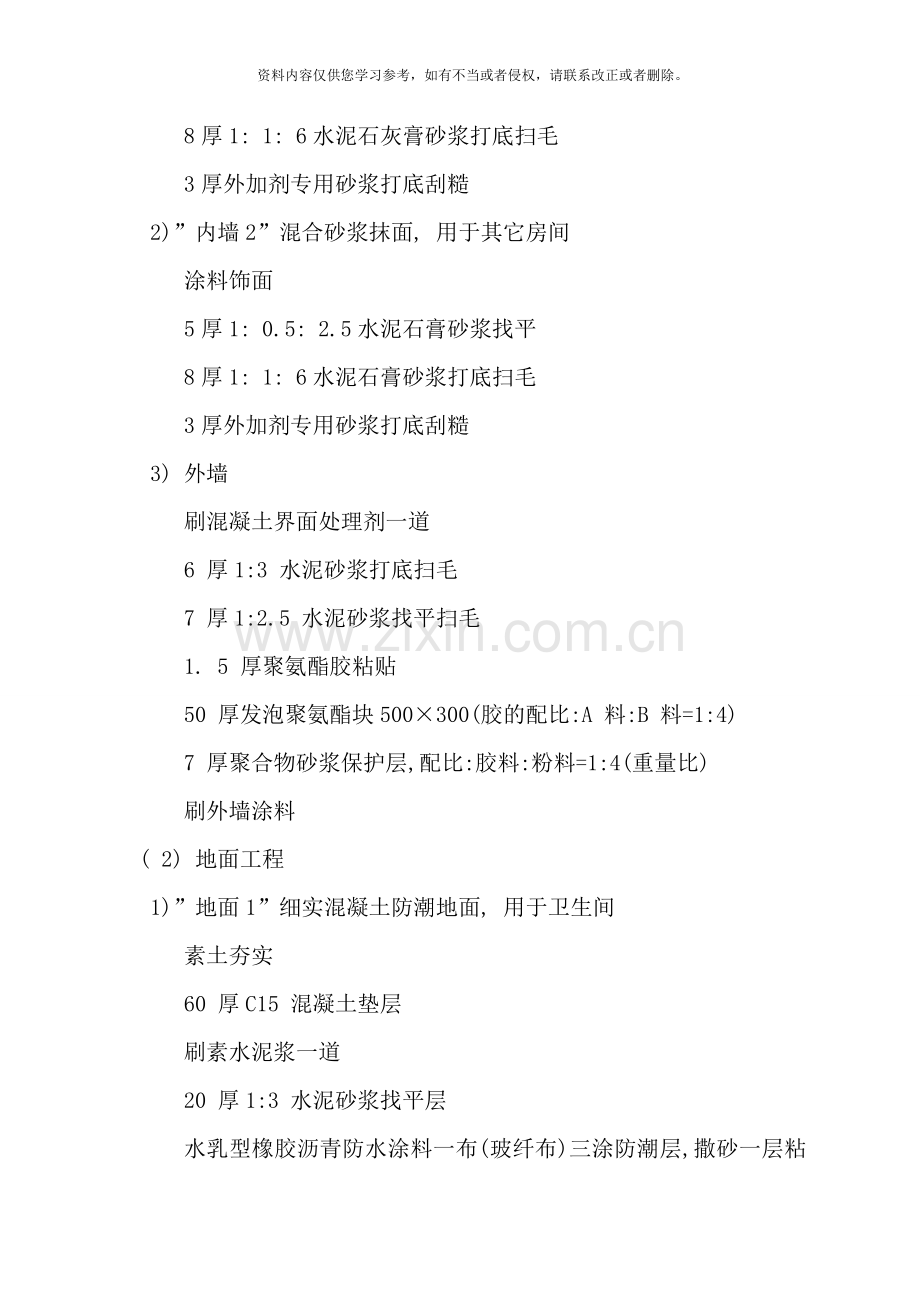

8厚1: 1: 6水泥石灰膏砂浆打底扫毛
3厚外加剂专用砂浆打底刮糙
2)”内墙2”混合砂浆抹面, 用于其它房间
涂料饰面
5厚1: 0.5: 2.5水泥石膏砂浆找平
8厚1: 1: 6水泥石膏砂浆打底扫毛
3厚外加剂专用砂浆打底刮糙
3) 外墙
刷混凝土界面处理剂一道
6 厚1:3 水泥砂浆打底扫毛
7 厚1:2.5 水泥砂浆找平扫毛
1. 5 厚聚氨酯胶粘贴
50 厚发泡聚氨酯块500×300(胶的配比:A 料:B 料=1:4)
7 厚聚合物砂浆保护层,配比:胶料:粉料=1:4(重量比)
刷外墙涂料
( 2) 地面工程
1)”地面1”细实混凝土防潮地面, 用于卫生间
素土夯实
60 厚C15 混凝土垫层
刷素水泥浆一道
20 厚1:3 水泥砂浆找平层
水乳型橡胶沥青防水涂料一布(玻纤布)三涂防潮层,撒砂一层粘牢
40 厚C20 细石混凝土
刷素水泥浆一道
20 厚1:2.5 水泥砂浆压实抹光
2)”地面2”大理石防潮地面, 用于楼梯间、 走廊
素土夯实
150 厚3:7 灰土夯实
80 厚C15 混凝土(表面撒干水泥砂子压实抹光)
2.5 厚高聚物改性沥青防水涂料(或1.2 厚聚氨酯防水涂料),撒砂一层粘牢
30 厚1:2 干硬性水泥砂浆结合层
撒素水泥面(洒适量清水)
20 厚大理石面层,1:1 水泥细砂浆擦缝、 刷草酸、 打蜡
3)”地面3”地砖楼防潮地面, 用于其它房间内
素土夯实
60厚C20混凝土垫层
水泥浆一道( 内掺建筑胶)
1: 3水泥砂浆找坡层抹平
1.5厚聚氨酯防水层
20厚1: 3干硬性水泥砂浆结合层, 表面撒水泥粉
8~10厚地砖, 干水泥擦缝
( 3) 楼面工程
1)”楼面1”细实混凝土防潮楼面, 用于卫生间
现浇钢筋混凝土楼板
刷素水泥浆一道
20 厚1:3 水泥砂浆找平
水乳型橡胶沥青防水涂料一布(玻纤布)四涂防水层,撒砂一层粘牢
40 厚C20 细石混凝土4@200 双向配筋
5 厚水泥细砂石压实抹光
2)”楼面2” 大理石楼面, 用于楼梯间、 走廊
现浇钢筋混凝土楼板
刷素水泥浆一道
20 厚1:2 水泥砂浆找平层
5 厚M907 石材胶粘剂粘贴
20 厚磨光大理石板,稀水泥浆填缝、 刷草酸、 打蜡
3) ”地面3”地砖楼防潮地面, 用于其它房间内
现浇钢筋混凝土楼板
水泥浆一道( 内掺建筑胶)
1: 3水泥砂浆找坡层抹平
1.5厚聚氨酯防水层
20厚1: 3干硬性水泥砂浆结合层, 表面撒水泥粉
8~10厚地砖, 干水泥擦缝
( 4) 屋面工程
1)”屋面1”上人屋面
铺25厚( 300×300) 预制水泥砖, 粗砂扫缝
25厚粗砂垫层
无纺聚酯纤维布隔离层
25厚挤塑板保温层
3厚高聚物改性沥青防水卷材
1.2厚合成高分子防水卷材
3厚高聚物改性沥青防水涂料
1.5厚合成高分子防水涂料
25厚1:3水泥砂浆找平层
1:8水泥膨胀珍珠岩找坡2%, 最薄处40厚
现浇钢筋混凝土屋面板
( 5) 顶棚工程
”顶棚1”板底涂料顶棚
饰面涂料
封底漆一道
3厚1: 0.5: 2.5水泥石灰膏砂浆找平
5厚1:0.5:3水泥石灰膏砂浆打底扫毛
素水泥浆一道甩毛
”顶棚2”大型纤维板材吊顶, 耐火耐水低面石膏板吊顶
饰面
满刮2厚面层耐水腻子找平, 面板接缝处贴嵌缝带, 刮腻子抹平
板材用自攻螺丝与龙骨固定, 中距≤200, 螺钉距板边长≥10, 短边≥15
C型轻钢覆面横撑龙骨CB60×27, 中距≤1200, 用挂插件与次龙骨联结
C型轻钢覆面次龙骨CB60×27, 间距≤400, 用吊件与钢筋吊杆联结后找平
10号镀锌低碳钢丝吊杆, 中距横向≤400, 纵向≤800, 吊杆上部与预留钢筋吊环固定
现浇钢筋混凝土板内预留Φ8钢筋吊环, 中距横向≤800, 纵向≤800
( 6) 踢脚
”踢1” 用于除卫生间的其它房间
6厚1:2.5水泥砂浆打底扫毛
6厚1:2.5水泥砂浆找平扫毛
5厚1:1水泥细砂浆
贴8-10厚地砖, 稀水泥浆擦缝
( 7) 墙裙
”裙1”瓷砖墙裙, 用于卫生间
7厚1:3水泥浆打底扫毛
7厚1:3水泥浆找平扫毛
8厚1:0.1:2.5水泥石灰膏砂浆结合层
贴5厚全瓷釉面砖, 白水泥浆擦缝
1.1.4 施工及气候水文地质条件
( 1) 该地区施工的材料供应, 人员供应能够满足要求。
( 2) 地质条件: 根据现场钻探所揭露的地层情况, 场地内自上而下土层分布以及承载力特征值见表1.1所示:

表1.1 土层分布及承载力
土层厚度( m)
土层描述
地基变承载力特征值( kN/m2)
0.9
杂填土
不宜做地基持力层
3.0
素填土
120
0.9
素填土
100
2.5
素填土
150
5.5
素填土
130
( 3) 水文条件:
地下水较发育, 水位受海水潮汐影响, 平均水位在地下1.5m, 最大冻土层深度为0.5m, 场区不存在液化土层。冬季采暖计算温度为－7℃, 室内温度18℃, 夏天通风计算温度为+25℃。
( 4) 气象条件:
该地区年平均气温15度, 最高气温32度, 最低气温-8度; 年降水量770.4mm, 日最大降水量92mm,每小时最大降水量56mm。夏季为东南风, 冬季为西北风; 基本风压为0.55 kN/m2; 基本雪压: 0.40 kN/m2。

第二章 结构布置

2.1 结构选型

本工程为**大学某综合楼, 位于**市**区, 总建筑面积为5550, 总高度为19.4m, 抗震设防烈度为7度, 设计基本地震加速度值为0.15g, 地震分组为第一组, 根据建筑结构特点及地基承载力基础选为柱下独立基础。

2.2 结构平面布置

根据该工程功能要求柱网采用4.5m*8.4m, 6.0m*8.4m柱网布置详见附图1, 楼盖结构平面布置, 结构承重方式详见附图1, 首层的柱高为 6.0m 其它各层的柱高为4.5m, 各层均有52根柱子, 各层板、 柱、 梁混凝土的强度等级为C30(设计强度: =14.3, =1.43).结构设后浇带, 不设温度缝。

2.3 构件尺寸初估

2.3.1 框架柱截面尺寸初估:
柱的截面尺寸采用轴压比来进行控制, 该框架结构的抗震等级为二级, 查《建筑抗震设计规范》表6.3.6可得, 其轴压比限值; ƒc=14.3N/mm2, 各层的重力荷载代表值近似取。由平面结构布置图图可知中柱的受荷面积为5.4*6m。
根据公式2.1计算:
(2.1)
式中kN , a=且取50的倍数。
则可得柱截面面积为:

取柱截面为正方形, 并根据上述计算结果并综合考虑柱距等其它因素, 本设计柱截面尺寸取500mm*500mm
2.3.2 框架梁截面尺寸初估:
梁的截面尺寸按梁高为跨度的1/8 ～1/12, 梁宽为梁高的1/2 ～1/3进行估算。底层梁混凝土强度等级为C30(设计强度: =14.3, =1.43)。
KL1 KL4 :
h=(1/8~1/12)×4500=(375~563)mm, 取550mm
b=(1/2~1/3)×550=(183~275)mm, 取250mm
KL2:
h=(1/8~1/12)×6000=(500~750)mm, 取550mm
b=(1/2~1/3)×550=(183~275)mm, 取250mm
KL3:
h=(1/8~1/12)×8400=(700~1050)mm, 取750mm
b=(1/2~1/3)×700=(233~350)mm, 取350mm
2.3.3 板厚尺寸估计:
根据《简明钢筋混凝土结构构造手册》中规定, 双向板厚度控制在短方向跨度的1/35～1/40, 单向板厚度控制在短方向跨度的1/30～1/35,据此可确定楼面板和屋面板的厚度。板厚t=(1/35~1/40)×6000=(150~171)mm, 取t=150mm。
表2.1 梁柱尺寸统计表( 单位: mm)
构件
梁
柱
名称
KL1
KL2
KL3
KL4
Z1
Z2
位置
A-D轴: 1-3, 4-13轴
A-D轴: 3-4轴
AB/CD:1-13轴
BC:1-13轴
一层
标准层
b×h
300×600
300×700
300×750
300×500
550×550
500×500

2.4 横向框架计算简图的确定

考虑到地下土层原因, 该结构采用柱下肚里桩基础, 框架柱嵌固于基础顶面。底层框架柱柱高从基础顶面算至二层楼面, 室内外高差为600mm。基础底面标高为-m, 基础顶面距室外地面的距离为900mm, 故底层框架柱高为4500+600+900=6000mm, 其它层框架柱高等于层高为4500mm。框架梁的计算长度取顶层左右相邻框架柱中心线之间的距离。 由此可知框架计算简图如图2.1所示。

2.5 横向框架梁柱线刚度计算

2.5.1 框架梁线刚度计算
各楼层梁采用层C30的混凝土, 则查得Ec=3.0×104 mm2, 现浇楼面能够做为梁的有效翼缘, 增大梁的有效刚度, 减少框架侧移。为考虑这一有利作用, 在计算梁的截面惯性距时, 对现浇楼面的中框架取I=2I0, 边框架取I=1.5I0, 计算过程见表2.2 , 表2.3所示。
表2.2 各层框架横梁线刚度计算
类别
位置
b
(mm)

h
(mm)
Ec(×104N/mm2)
I0=(bh3/12)
(mm4)
l0 (mm)
系数
i0=(α ×EcI0/l0)
()
边跨
1, 13
AB
300
750
3
1.055×1010
8400
1.5
5.6520×1010
BC
300
500
3
3.125×109
3000
1.5
4.688×1010
CD
300
750
3
1.055×1010
8400
1.5
5.652×1010
中跨
( 1)
2
AB
300
750
3
1.055×1010
8400
1.5
5.652×1010
BC
300
500
3
3.125×109
3000
2
6.25×1010
CD
300
750
3
1.055×1010
8400
2
7.536×1010
中跨( 2)
4, 5, 9, 10
AB
300
750
3
1.055×1010
8400
2
7.536×1010
BC
300
500
3
3.125×109
3000
2
6.25×1010
CD
300
750
3
1.055×1010
8400
1.5
5.652×1010
中跨
( 3)
其它
AB
300
750
3
1.055×1010
8400
2
7.536×1010
BC
300
500
3
3.125×109
3000
2
6.25×1010
CD
300
750
3
1.055×1010
8400
2
7.536×1010

2.5.2 框架柱线刚度计算
各层柱均采用C30混凝土, 查得Ec=3.0×104 mm2,计算过程见下表2.4所示
表2.4 柱子线刚度计算ic=(EcI0)/l0
层数
Ec(×104N/mm2)
hc (mm)
I0 (mm4)
l0 (mm)
ic ()
4层
3
500

4500
3.472×1010
3层
3
500

4500
3.472×1010
2层
3
500

4500
3.472×1010
1层
3
550

6000
3.813×1010
注:
经以上计算可得, 不同横向框架中梁柱的线刚度如下图所示。( 单位:)

图2.2 1, 13轴框架梁柱的线刚度

图2.3 2, 4, 5, 9, 10轴框架梁柱的线刚度

图2.4 其它轴框架梁柱的线刚度

2.6 结构楼层抗侧刚度计算

结构楼层的抗侧刚度的计算按公式2.2:
(2.2)
式中:
: 抗侧刚度修正系数, : 柱子的抗侧刚度, : 柱子的高度
: 对于底层采用公式, 详细结果见表2.5所示;
对于标准层采用公式, 详细结果见表2.7, 表2.9所示。

表2.5 底层结构楼层抗侧刚度修正系数计算
类别
位置
i1 (×1010)
()
i2 (×1010)
()
i0 (×1010)
()
K
α
边跨
1,13
A轴/边柱1
0
5.652
3.813
1.482
0.568
D轴/边柱2
0
5.652
3.813
1.482
0.568
B轴/中柱1
5.652
4.688
3.813
2.712
0.681
C轴/中柱2
4.688
5.652
3.813
2.712
0.681
中跨
( 1)
2
A轴/边柱1
0
5.652
3.813
1.482
0.568
D轴/边柱2
0
7.536
3.813
1.976
0.623
B轴/中柱1
5.652
6.25
3.813
3.121
0.707
C轴/中柱2
6.25
7.536
3.813
3.616
0.733
中跨( 2)
4, 5, 9, 10
A轴/边柱1
0
7.536
3.813
1.976
0.623
D轴/边柱2
0
5.652
3.813
1.482
0.568
B轴/中柱1
7.536
6.25
3.813
3.616
0.733
C轴/中柱2
5.652
6.25
3.813
3.121
0.707
中跨
( 3)
其它
A轴/边柱1
0
7.536
3.813
1.976
0.623
D轴/边柱2
0
7.536
3.813
1.976
0.623
B轴/中柱1
7.536
6.25
3.813
3.616
0.733
C轴/中柱2
6.25
7.536
3.813
3.616
0.733
将表2.5计算出α代入公式, 则可得到底层结构楼层抗侧刚度, 计算过程见表2.6所示。
表2.6 底层结构楼层抗侧刚度计算
类别
位置
α
i0(×1010) ()
l0 (mm)
D( N/mm)
数量
边跨
1,13
A轴/边柱1
0.568
3.813
6000
7219.28
2
D轴/边柱2
0.568
3.813
6000
7219.28
2
B轴/中柱1
0.681
3.813
6000
8655.51
2
C轴/中柱2
0.681
3.813
6000
8655.51
2
中跨
( 1)
2
A轴/边柱1
0.568
3.813
6000
7219.28
1
D轴/边柱2
0.623
3.813
6000
7918.33
1
B轴/中柱1
0.707
3.813
6000
8985.97
1
C轴/中柱2
0.733
3.813
6000
9316.43
1
中跨( 2)
4, 5, 9, 10
A轴/边柱1
0.623
3.813
6000
7918.33
4
D轴/边柱2
0.568
3.813
6000
7219.28
4
B轴/中柱1
0.733
3.813
6000
9316.43
4
C轴/中柱2
0.707
3.813
6000
8985.97
4
中跨
( 3)
其它
A轴/边柱1
0.623
3.813
6000
7918.33
6
D轴/边柱2
0.623
3.813
6000
7918.33
6
B轴/中柱1
0.733
3.813
6000
9316.43
6
C轴/中柱2
0.733
3.813
6000
9316.43
6
合计
437514.63

表2.7 二层结构楼层抗侧刚度修正系数计算
类别
位置
i1 (×1010)
()
i2 (×1010)
()
i3 (×1010)
()
i4 (×1010)
()
i0 (×1010)
()
K
α
边跨
1,13
A轴/边柱1
0
5.652
0
5.652
3.47
1.629
0.449
D轴/边柱2
0
5.652
0
5.652
3.47
1.629
0.449
B轴/中柱1
5.652
4.688
5.652
4.688
3.47
2.98
0.598
C轴/中柱2
5.652
4.688
5.652
4.688
3.47
2.98
0.598
中跨
( 1)
2
A轴/边柱1
0
5.652
0
5.652
3.47
1.629
0.449
D轴/边柱2
0
7.536
0
7.536
3.47
2.172
0.521
B轴/中柱1
5.652
6.25
5.652
6.25
3.47
3.43
0.632
C轴/中柱2
7.536
6.25
7.536
6.25
3.47
3.973
0.665
中跨( 2)
4, 5, 9, 10
A轴/边柱1
0
7.536
0
7.536
3.47
2.172
0.521
D轴/边柱2
0
5.652
0
5.652
3.47
1.629
0.449
B轴/中柱1
7.536
6.25
7.536
6.25
3.47
3.973
0.665
C轴/中柱2
5.652
6.25
5.652
6.25
3.47
3.43
0.632
中跨
( 3)
其它
A轴/边柱1
0
7.536
0
7.536
3.47
2.172
0.521
D轴/边柱2
0
7.536
0
7.536
3.47
2.172
0.521
B轴/中柱1
7.536
6.25
7.536
6.25
3.47
3.973
0.665
C轴/中柱2
7.536
6.25
7.536
6.25
3.47
3.973
0.665

将表2.7计算出α代入公式, 则可得到底层结构楼层抗侧刚度, 计算过程见表2.8所示。

表2.8 二层结构楼层抗侧刚度计算
类别
位置
α
i0 (×1010) ()
l0 (mm)
D( N/mm)
数量
边跨
1,13
A轴/边柱1
0.449
3.47
4500
9232.77
2
D轴/边柱2
0.449
3.47
4500
9232.77
2
B轴/中柱1
0.598
3.47
4500
12296.65
2
C轴/中柱2
0.598
3.47
4500
12296.65
2
中跨
( 1)
2
A轴/边柱1
0.449
3.47
4500
9232.77
1
D轴/边柱2
0.521
3.47
4500
10713.3
1
B轴/中柱1
0.632
3.47
4500
12995.79
1
C轴/中柱2
0.665
3.47
4500
13674.37
1
中跨( 2)
4, 5, 9, 10
A轴/边柱1
0.521
3.47
4500
10713.3
4
D轴/边柱2
0.449
3.47
4500
9232.77
4
B轴/中柱1
0.665
3.47
4500
13674.37
4
C轴/中柱2
0.632
3.47
4500
12995.79
4
中跨
( 3)
其它
A轴/边柱1
0.521
3.47
4500
10713.3
6
D轴/边柱2
0.521
3.47
4500
10713.3
6
B轴/中柱1
0.665
3.47
4500
13674.37
6
C轴/中柱2
0.665
3.47
4500
13674.37
6
合计
611850.87
经以上计算结果可得, 横向框架层间抗侧刚度如表2.11所示。
表2.11 横向框架层间抗侧刚度( N/mm)
层次
1
2
3
4
合计
437514.63
611850.87
611850.87
611850.87
由表2.11可知, ∑D1/∑D2=437514.63/611850.87=0.715>0.7, 故该框架为规则框架。

第3章 荷载计算

3.1 竖向永久荷载标准值的计算

3.1.1 屋面结构荷载计算
上人屋面 单位: kN/㎡
铺25厚( 300×300) 预制水泥砖, 粗砂扫缝 0.025×19.8=0.495
25厚粗砂垫层 0.025×18=0.45
5厚挤塑板保温层 0.025×0.5=0.0125
3厚高聚物改性沥青防水卷材 0.003×0.3=0.0009
1.5厚合成高分子防水卷材 0.0015×0.3=0.00036
25厚1:3水泥砂浆找平层 0.025×20=0.5
1:8水泥膨胀珍珠岩找坡2%, 最薄处40厚 0.12×10=1.2
150厚现浇钢筋混凝土屋面板 0.15×25=3.75

合计 6.41
3.12楼面结构计算荷载
1 ”楼面1”细实混凝土防潮楼面, 用于卫生间
150厚现浇钢筋混凝土楼板 0.15×25=3.75
20 厚1:3 水泥砂浆找平 0.02×20=0.4
40 厚C20 细石混凝土4@200 双向配筋 0.04×25=1
5 厚水泥细砂石压实抹光 0.005×20=0.1

合计 5.25
2”楼面2” 大理石楼面, 用于楼梯间、 走廊
150厚现浇钢筋混凝土楼板 0.15×25=3.75
20 厚1:2 水泥砂浆找平层 0.02×20=0.4
20 厚磨光大理石板,稀水泥浆填缝、 刷草酸、 打蜡 0.02×28=0.56

合计 4.71
3”地面3”地砖楼防潮地面, 用于教室, 办公室内
150厚现浇钢筋混凝土楼板 0.15×25=3.75
20厚1: 3水泥砂浆找坡层抹平 0.02×20=0.4
20厚1: 3干硬性水泥砂浆结合层, 表面撒水泥粉 0.02×20=0.4
8~10厚地砖, 干水泥擦缝 0.01×25=0.25

合计 4.8
3.1.3 梁自重的计算
根据公式G=b×h×r砼+2×h×l×r灰( b: 梁宽; r砼: 混凝土容重; r灰: 抹灰层容重) 详细结果见表3.1所示

表3.1 各层梁重量
编号
截面
永久荷载值(kN/m)
各层总长度( m)
各层总重量( kN)

首层
标准层
顶层
首层
标准层
顶层
1
300×600
4.908
240
240
240
1177.92
1177.92
1177.92
2
300×700
5.726
31.2
31.2
31.2
178.65
178.65
178.65
3
300×500
4.09
45
45
45
183.89
183.89
183.89
4
300×750
6.135
218.4
218.4
218.4
1544.74
1544.74
1544.74
合计
3085.2
3085.2
3085.2
注: 梁的两侧粉刷按每侧20mm考虑, =25kN/m3 , =17kN/m3

3.1.4 柱自重的计算
根据公式( b:柱宽; h: 柱高; : 混凝土容重; : 抹灰层容重) 详细结果见表3.2所示。

表3.2 柱自重计算
编号
截面
永久荷载值(kN/m)
各层总长度(m)
各层总重量(kN)
首层
标准层
顶层
首层
标准层
顶层
1
550×550
8.3105
312
0
0
2592.88
0
0
2
500×500
6.93
0
234
234
0
1621.62
1621.62
合计
2592.88
1621.62
1621.62
注: 柱的粉刷按每侧20mm考虑, =25kN/m3 , =17kN/m3

3.1.5 墙体自重的计算
1 上人屋面的女儿墙
240厚加砌混凝土砌块
7厚聚合物砂浆保护层配比: 胶料: 粉料=1: 4
1.5厚聚氨酯胶巾30厚发泡聚氨酯500×300
7厚1: 2.5水泥砂浆找平扫毛
6厚1: 3水泥砂浆打底扫毛
200毫米钢筋混凝土压顶

合计
女儿墙长: ( 8.4×2＋2.4－0.24) ×2＋( 4.5×4＋6×7＋7.8＋0.24)×2=169.2m
女儿墙重: 169.2×3.26=551.59kN
2 外墙荷载计算
5厚1: 0.5: 2.5水泥石膏砂浆找平 0.005×12=0.06
8厚1: 1: 6水泥石膏砂浆打底扫毛 0.008×12=0.096
3厚外加剂专用砂浆打底刮糙 0.003×20=0.06
240厚加气混凝土砌块 0.24×5.5=1.32
6 厚1:3 水泥砂浆打底扫毛 0.006×20=0.12
7 厚1:2.5 水泥砂浆找平扫毛 0.007×20=0.14
50 厚发泡聚氨酯块500×300(胶的配比:A 料:B 料=1:4)
0.05×0.5=0.025
7 厚聚合物砂浆保护层,配比:胶料:粉料=1:4(重量比)
0.007×17=0.119

合计 1.94
3． 内墙荷载计算
( 1) ”内墙1”水泥砂浆抹面, 用于卫生间
5厚1: 2.5水泥砂浆置面压实赶光 0.005×20=0.1
5厚1: 3水泥砂浆( 内掺防水剂) 扫毛 0.005×20=0.1
8厚1: 1: 6水泥石灰膏砂浆打底扫毛 0.008×12=0.096
3厚外加剂专用砂浆打底刮糙 0.003×20=0.06
200厚加气混凝土砌块
