银铜焊条焊接注意要点.docx

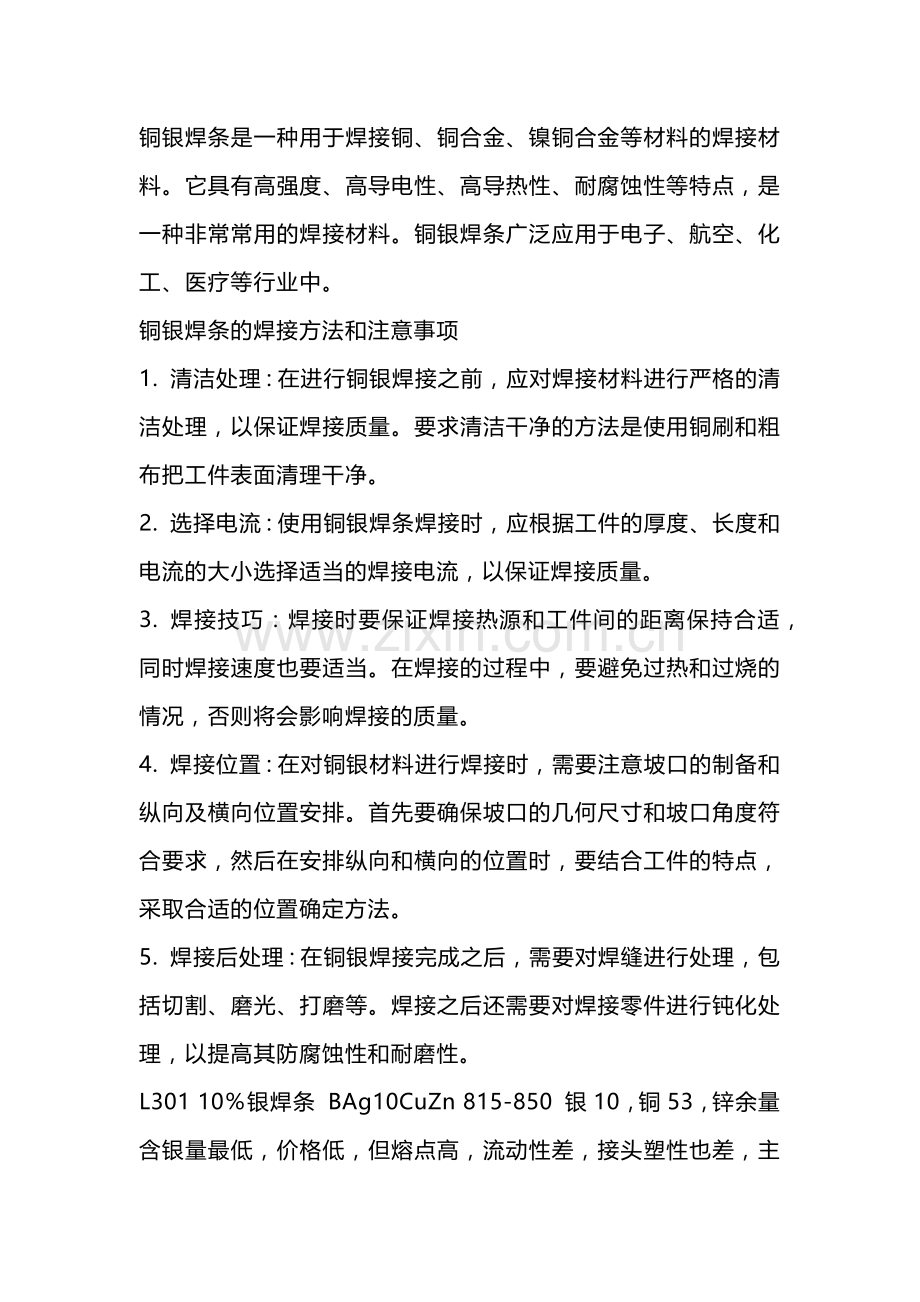

铜银焊条是一种用于焊接铜、铜合金、镍铜合金等材料的焊接材料。它具有高强度、高导电性、高导热性、耐腐蚀性等特点，是一种非常常用的焊接材料。铜银焊条广泛应用于电子、航空、化工、医疗等行业中。
铜银焊条的焊接方法和注意事项
1. 清洁处理：在进行铜银焊接之前，应对焊接材料进行严格的清洁处理，以保证焊接质量。要求清洁干净的方法是使用铜刷和粗布把工件表面清理干净。
2. 选择电流：使用铜银焊条焊接时，应根据工件的厚度、长度和电流的大小选择适当的焊接电流，以保证焊接质量。
3. 焊接技巧：焊接时要保证焊接热源和工件间的距离保持合适，同时焊接速度也要适当。在焊接的过程中，要避免过热和过烧的情况，否则将会影响焊接的质量。
4. 焊接位置：在对铜银材料进行焊接时，需要注意坡口的制备和纵向及横向位置安排。首先要确保坡口的几何尺寸和坡口角度符合要求，然后在安排纵向和横向的位置时，要结合工件的特点，采取合适的位置确定方法。
5. 焊接后处理：在铜银焊接完成之后，需要对焊缝进行处理，包括切割、磨光、打磨等。焊接之后还需要对焊接零件进行钝化处理，以提高其防腐蚀性和耐磨性。

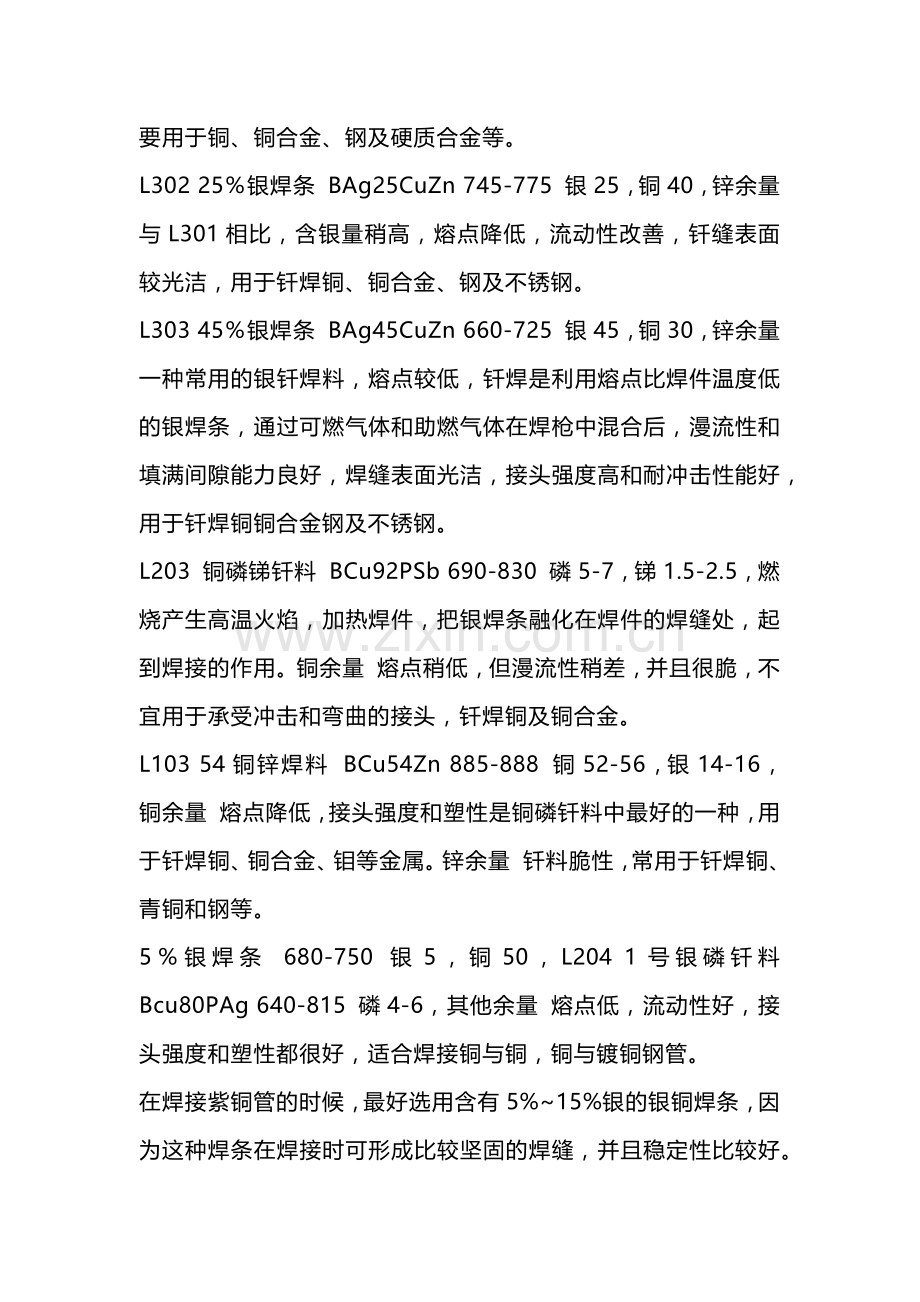

L301 10％银焊条 BAg10CuZn 815-850 银10，铜53，锌余量 含银量最低，价格低，但熔点高，流动性差，接头塑性也差，主要用于铜、铜合金、钢及硬质合金等。
L302 25％银焊条 BAg25CuZn 745-775 银25，铜40，锌余量 与L301相比，含银量稍高，熔点降低，流动性改善，钎缝表面较光洁，用于钎焊铜、铜合金、钢及不锈钢。
L303 45％银焊条 BAg45CuZn 660-725 银45，铜30，锌余量 一种常用的银钎焊料，熔点较低，钎焊是利用熔点比焊件温度低的银焊条，通过可燃气体和助燃气体在焊枪中混合后，漫流性和填满间隙能力良好，焊缝表面光洁，接头强度高和耐冲击性能好，用于钎焊铜铜合金钢及不锈钢。
L203 铜磷锑钎料 BCu92PSb 690-830 磷5-7，锑1.5-2.5，燃烧产生高温火焰，加热焊件，把银焊条融化在焊件的焊缝处，起到焊接的作用。铜余量 熔点稍低，但漫流性稍差，并且很脆，不宜用于承受冲击和弯曲的接头，钎焊铜及铜合金。
L103 54铜锌焊料 BCu54Zn 885-888 铜52-56，银14-16，铜余量 熔点降低，接头强度和塑性是铜磷钎料中最好的一种，用于钎焊铜、铜合金、钼等金属。锌余量 钎料脆性，常用于钎焊铜、青铜和钢等。
5％银焊条 680-750 银5，铜50，L204 1号银磷钎料 Bcu80PAg 640-815 磷4-6，其他余量 熔点低，流动性好，接头强度和塑性都很好，适合焊接铜与铜，铜与镀铜钢管。
在焊接紫铜管的时候，最好选用含有5%~15%银的银铜焊条，因为这种焊条在焊接时可形成比较坚固的焊缝，并且稳定性比较好。同时，要注意根据管道尺寸选择合适焊条直径，不要选择过细的焊条。
根据焊件材料和母材管径大小的不同，进行不同的气焊火焰和温度的调控等相关措施的启动。
钎焊所用银焊条的熔点温度通常情况下保存在450℃以上，焊接时必要时候对对铜管进行预热的准备工作是必不可少的，铜管表面的温度可根据预热后的颜色判断，红色480℃，暗红色650℃，淡红色700℃。
钎焊通常采用氧-乙炔焰，氧-乙炔焰在燃烧时火焰分三种炭化焰、中性焰、氧化焰。
炭化焰最明显的特性是氧气与乙炔的体积比例小于1，略缺氧，很容易就会把炭粒带入到金属一般就会影响了焊接流动性能的流畅性，其焊接所需要的温度约为2700左右。
中性焰：一般制冷空调的管件焊接多使用中性焰，温度约为3000-3500左右。
什么是氧化焰。也许我们不知道氧化焰的温度高于中性焰的温度，它比较适用于黄铜的管件焊接和一般的焊接技术。
焊条焊接技巧：
1.在连接口处涂上焊接剂，并轻轻插入焊条，避免产生空隙和气泡。
2.开始焊接前，需要先进行预热，以达到较好的焊接效果。焊接时要注意加热的均匀性，避免焊接温度偏高或偏低。
3.焊接时要掌握好焊接时间和温度，注意不要过度加热或加热不足。温度达到时，可开始焊接银铜焊条。焊条渐渐熔化，产生液态金属，液态金属填充到焊缝处，形成密实的焊接。
