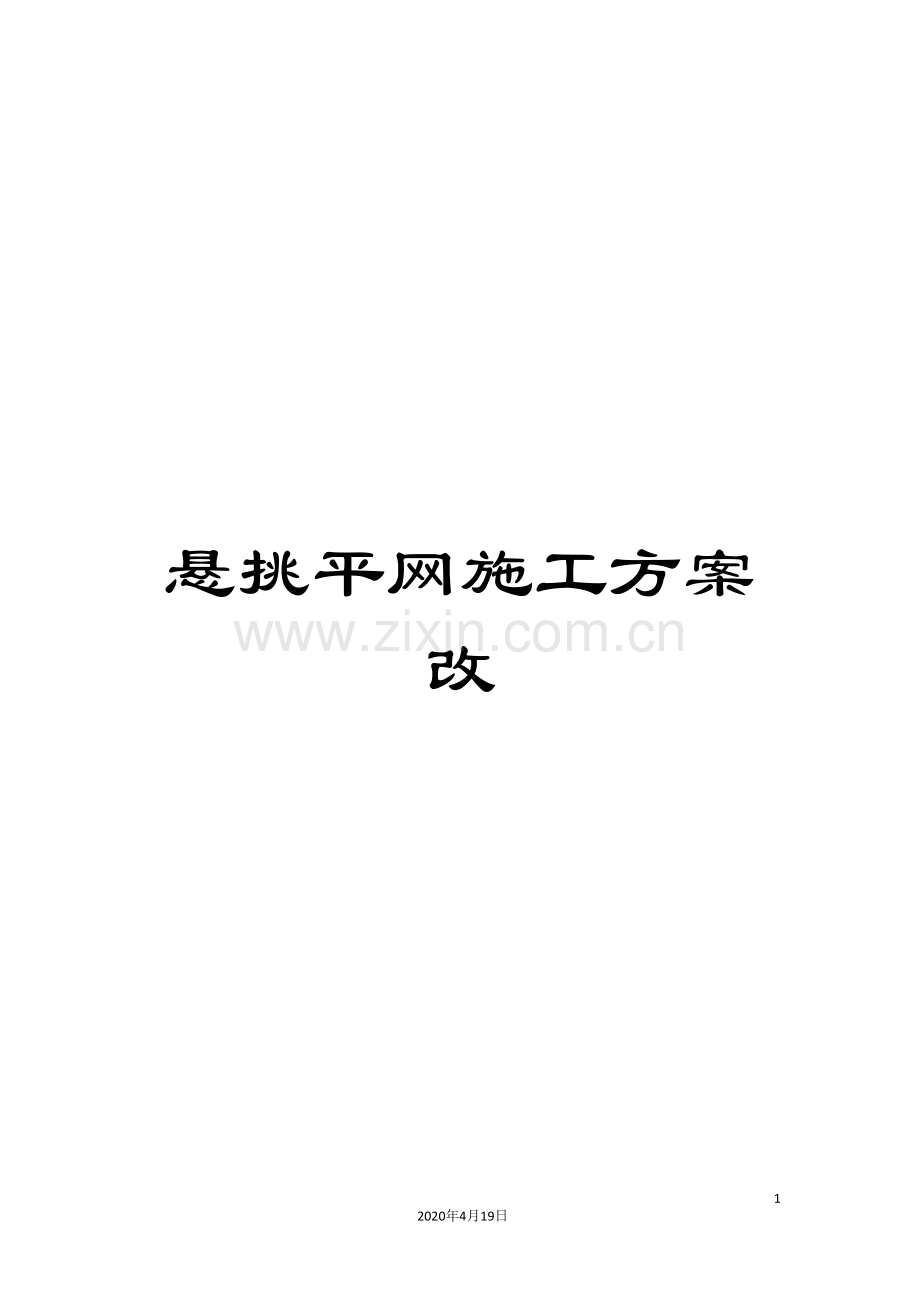

悬挑平网施工方案改范文.doc

悬挑平网施工方案改

11
2020年4月19日
文档仅供参考

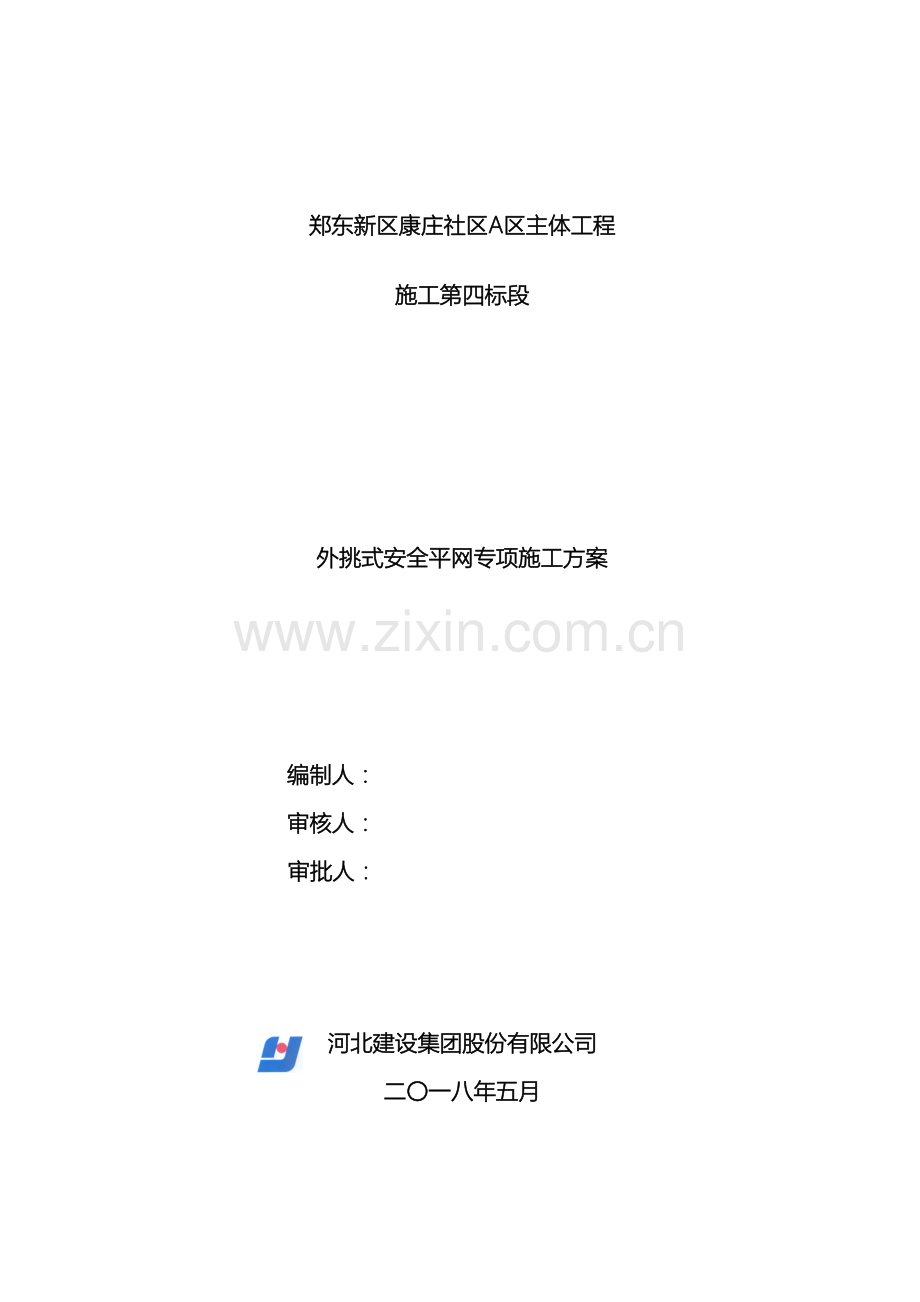

郑东新区康庄社区A区主体工程
施工第四标段

外挑式安全平网专项施工方案

编制人：
审核人：
审批人：

河北建设集团股份有限公司
二〇一八年五月
目录
一、工程概况 2
二、施工准备 2
三、悬挑平网防护架构造设计 4
四、悬挑平网搭设及使用要求 9
五、安全管理及安全技术措施 10
一、工程概况
郑东新区康庄社区A区主体工程施工四标段位于桑林路以东、丰泽路以南、康庄路以西、通商路以北部分区域。总建设规模110927.17平方米。1#-4#住宅楼为地下3层，地上26层；5#商业用房框架结构，地上3层；6#社区服务与商业综合用房地上3层；7#社区服务用房地下2层，地上2层；地下车库为地下2层。1#-4#住宅楼建筑高度76.05米；5#-6#楼建筑高度12.65米；7#楼建筑高度8.0米；大门高度6.9米。1#-4#住宅楼四周设置外挑式安全平网，各楼在二层顶及九层顶设置一道。
二、施工准备
1、材料准备
悬挑平网防护架搭设前先按有关规范和设计的要求对本工程所须架料的规格、质量进行检查验收，不合格的构配件清退出场，合格的构配件按品种、规格分类，用木方垫高，堆放整齐、平稳，堆放场地不得有积水。
1）悬挑平网防护架采用φ48mm×3.5mm普通焊接钢管，按现行国家验收标准《碳素结构钢》（GB/T700）中Q235-A级钢的规定进行质量验收。
钢管应在管壁内外灌涂防锈层，并定期复涂，以保持其完好。钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道，钢管的外径、壁厚、端面等必须符合相关要求。
旧钢管使用前必须进行检查，当表面有严重锈蚀时，应抽样进行横向截断检查，锈蚀深度不得大于0.5mm，锈蚀深度超过该规定时不得使用。
悬挑平网防护架钢管严禁用电焊或氧气切割，严禁打孔。
2）扣件验收依据规定进行检查验收。扣件采用锻铸铁制作，扣件螺栓拧紧扭力矩达65N·m时，扣件不得破坏。扣件的形式有三种：
直角扣件：用于两根呈垂直交叉钢管的连接；
旋转扣件：用于两根呈任意角度交叉钢管的连接；
对接扣件：用于两根钢管对接连接。
对重复使用的扣件应及时检查，有裂缝、变形的扣件严禁使用；滑丝的螺栓必须更换；用于重要部位的应按《钢管脚手架扣件》（GB15831）规定的检验规则抽样检测，合格后方可使用,新扣件应有生产许可证、产品合格证和检测报告。
3） 扣件式钢管脚手架工程施工的主要机具应有扳手、力矩扳手、起重索具等。
4）材料计划
序号
材料名称
计划数量
备 注
1
钢管
12吨

2
扣件
3000个

3
密目式安全网
6000m2

4
大眼网
3000m2

5
12#铅丝
200Kg

6
油漆
100Kg

7
安全警示牌
32个

8
钢丝绳
4000米

9
模板
3000m2

上表用量为估算量，确切数量以实际发生为准。
2、人员准备
项目经理为本方案施工第一责任人，项目部各级生产负责人应按本方案和安全生产、文明施工的要求逐级向悬挑平网防护架搭设人员和使用人员进行技术、安全交底，要求达到全员掌握。
三、悬挑平网防护架构造设计
1、沿悬挑楼层楼面一周采用φ48mm×3.5mm钢管、扣件固定组成田字矩形方格进行楼面一周边外架设外挑安全平网一道，二层平网外挑长度为6m，其它层为4m。
2、悬挑钢管顶端15cm处每3m采用钢丝绳斜拉，选用φ6钢丝绳，共Pg＝80.1＞72.39KN，每根钢丝绳用绳卡3个，绳卡间距100～150，采用预埋一级钢卡环与主体连接。
3、悬挑网采用大眼平网及绿色密目式安全网两层，12#钢丝绳固定于φ48mm×3.5mm钢管上，大眼平网及绿色密目网规格为3m×6m。挑栏杆高度必须一致，前端上倾20°。防护栏杆必须顺直。
4、在主体梁或剪力墙上预埋φ48mm钢管作为连接件，外露200mm-300mm，用旋转扣件与外挑6m主钢管连接。
5、横向支撑设置在每边的两端和中间各设置一道，3m一斜拉。
6、所有接头必须锁紧，外径不同的钢管不得混合使用。各种连接扣件必须扣接牢固，防止杆件打滑。
7、周边脚手架应从一个角开始向两边延伸交圈搭设。
8、立面示意图：

9、单片安全网架平面示意图：

10、转角做法示意图：

11、防护区域示意图：
二层顶：

九层顶：

12、1#、2#楼因靠近施工主路，二层顶防护网除安全防护功能外需提升形象，示意图如下。
（1）立面示意图：

（2）平面示意图：

（3）防护区域示意图：

四、悬挑平网搭设及使用要求
1、网体纵、横向应设有筋绳分布应均匀合理，两根相邻筋绳的间距不小于300mm。
1）密目网网目密度不低于 目/100平方厘米。
2）网体各边缘部位的开眼环扣必须牢固可靠，孔径不低于8mm。
3）网体缝线不得有跳针、漏缝，缝边应均匀。
4）一张网体上不允许有一个以上的接缝，且接缝部位应端正牢固。
5）不得有断纱、破洞、变形及有碍使用的编制缺陷。
6）阻燃安全网的阻燃时间不得大于4s。
2、卸荷载装置采用钢管钢丝绳斜拉相结合，必须保持钢丝绳处于拉紧状态。
3、扣件规格必须与钢管外径相同，扣件螺栓拧紧扭力矩应在40N·m-65 N·m之间, 对接扣件的开口应朝上或朝内，各杆件端头伸出扣件盖板边缘的长度不小于100mm。
4、横杆与纵向水平杆相交处即主节点均必须设置一根横向水平杆，用直角扣件扣接，且严禁任意拆除。
5、严禁用安全立网代替安全平网。
6、架设安全平网，应在拟架设楼层紧贴外墙面连续设置横杆一道，用以固定安全平网的里口。
7、固定安全平网里、外口的横杆应采用搭接的方式接长。钢管的搭接长度不应小于1m，使用两个以上的旋转扣件扣牢。
8、支撑斜杆的设置间距，不应大于3m。支撑斜杆的下端应设置牢固的固定措施。
9、网面宜外高里低，与水平面的夹角为20度。
10、多张网连接使用时，两张网相邻部分应靠紧或重叠，并用与网体材料相同的连接连续的锁紧，不得漏锁和形成漏洞。
11、在建物的阳台口及平面形状突出部位，安全平网要整体连接。
12、安全网的每根系绳都必须与这撑杆系结。密目式安全网的每个开眼环扣都必须穿入强度符合要求的纤维绳与支撑杆件系结，或作网与网之间的连接；也可采用不小于12号的铁丝绑扎，但绑扎铁丝的端头应妥善处理，必须朝下并朝网体外侧。
13、安全网架设完毕，必须经过验收，合格后方可投入使用。
14、安全网在使用期间，其网架和支撑系统严禁随意拆除，并必须有专人进行维护和检查，安全网上落物污染应及时清理。如存在网体系绳松脱、搭接出脱开、支撑杆件松动等情况时，应及时修复。当按前往存在下列情况时应及时更换。
1) 安全平网受到较大冲击后；
2) 有严重的变形和磨损；
3）霉变；
4）断裂或破洞。
五、安全管理及安全技术措施
1、脚手架搭设人员必须是经过按现行国家标准《特种作业人员安全技术考核管理规则》考核合格的专业架子工。上岗人员应定期体检，合格者方可持证上岗。
2、搭设脚手架人员必须戴安全帽、系安全带、穿防滑鞋。
3、脚手架的构配件质量与搭设质量必须符合要求，经检查验收合格后方可使用。
4、当有六级及六级以上大风和雾、雨、雪天气时应停止脚手架搭设与拆除作业。雨、雪后上脚手架作业应有防滑措施，并应扫除积雪。
5、搭拆架体时，地面应设围栏和警戒标志，并派专人看守，严禁非操作人员入内。不得抛掷杆件和扣件等，以防外弹伤人。
6、架体使用前应进行验收，合格后方可使用，搭设前应进行全面的技术交底。
7、使用过程中严禁拆扣件及连墙件。
8、及时清除网架上留存的材料、杂物等。
9、拆除顺序应是后搭设的部件先拆，先搭设的部件后拆，由上而下逐层进行，严禁上下同时作业，严禁采用推倒或拉倒的拆除做法。
10、拆除的部件应及时传递至地面，严禁从空中抛掷。
