山东省环境自动监测设备运维管理系统操作说明书

深圳市中兴环境仪器有限公司

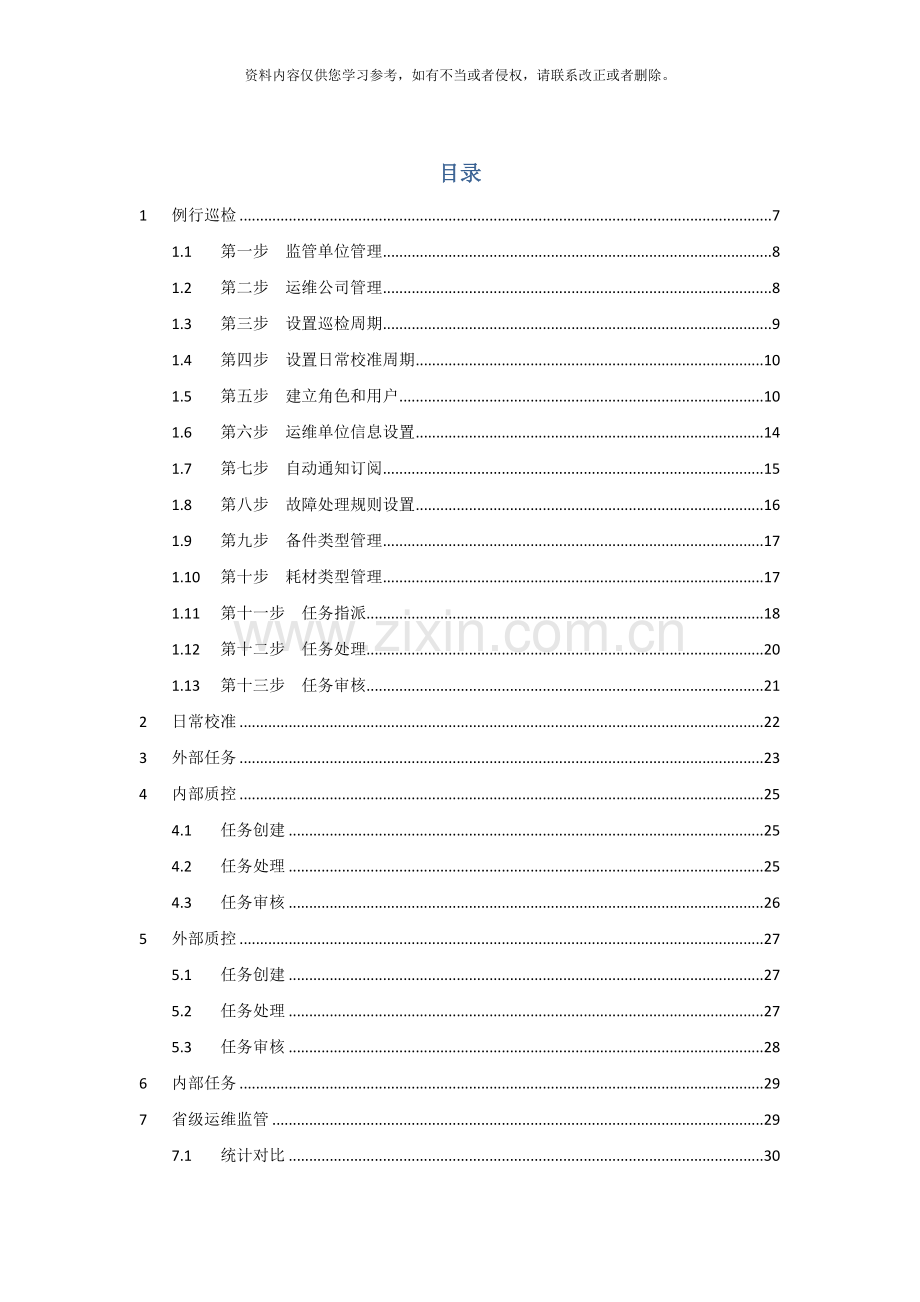

目录
1 例行巡检 7
1.1 第一步　监管单位管理 8
1.2 第二步　运维公司管理 8
1.3 第三步　设置巡检周期 9
1.4 第四步　设置日常校准周期 10
1.5 第五步　建立角色和用户 10
1.6 第六步　运维单位信息设置 14
1.7 第七步　自动通知订阅 15
1.8 第八步　故障处理规则设置 16
1.9 第九步　备件类型管理 17
1.10 第十步　耗材类型管理 17
1.11 第十一步　任务指派 18
1.12 第十二步　任务处理 20
1.13 第十三步　任务审核 21
2 日常校准 22
3 外部任务 23
4 内部质控 25
4.1 任务创建 25
4.2 任务处理 25
4.3 任务审核 26
5 外部质控 27
5.1 任务创建 27
5.2 任务处理 27
5.3 任务审核 28
6 内部任务 29
7 省级运维监管 29
7.1 统计对比 30
7.1.1 按运维公司统计 30
7.1.2 按地域统计 31
7.1.3 按设备品牌统计 32
7.1.4 按站点统计 33
7.2 趋势分析 34
7.2.1 按运维公司分析 34
7.2.2 地域统计趋势分析 35
7.2.3 按设备品牌分析 36
7.2.4 按站点分析 37
7.3 账户安全管理 38
7.3.1 角色管理 38
7.3.2 用户管理 41
7.3.3 密码修改 44
7.3.4 日志管理 44
8 市级运维监管 45
9 运营维护 45
9.1 任务报表 45
9.1.1 运维记录明细报表 45
9.1.2 运营情况统计报表 46
9.1.3 配件更换统计报表 47
9.1.4 故障分类统计报表 47
9.1.5 故障率分析报表 49
9.2 权限管理 50
9.2.1 角色管理 50
9.2.2 用户管理 51
9.2.3 密码修改 51
9.2.4 日志管理 52

山东省环境自动监测设备运维管理系统是以例行巡检、 日常校准、 外部任务、 内部质控、 外部质控五个项目为依据, 来对运营公司的任务处理情况进行统计对比与趋势分析, 以任务创立－任务指派－任务处理提交－任务审核为业务流程来贯穿系统的三个模块: 省级运维监管、 市级运维监管和运营维护。
例行巡检和日常校准两个任务是省监控中心有权限人员利用省级运维监管模块中”运维基础信息－校准周期管理”和”运维基础信息－巡检周期设置”功能预先设置好, 以周期的形式来设置, 每隔设置的周期时间, 系统自动向全省所有运营公司下达此两项任务, 只有上个周期下达的两项任务处理完毕后, 系统到下个周期时间到来时才能重新下达同样的两项任务, 如果上个周期下达的两项任务没有处理完毕, 系统在下个周期时间到来时不会下达两项任务。
外部任务和外部质控两项任务是省监控中心或者市监控中心有权限人员在省级运维监管模块或者市级运维监管模块经过”运维流程管理－外部任务管理”和”运维流程管理－外部质控管理”功能来人工创立, 创立好的两项任务以站点所属区域为主键, 系统把两项任务下达到站点所属区域相对应的运营公司。
内部质控任务是运营公司有权限人员在运营维护模块中经过”日常工作－质控管理”功能来人工创立, 系统把此项任务下达到站点所属区域相对应的运营公司。
以上五个项目任务是以站点为依据创立, 不能一个站点一次性创立多个任务, 无论是系统自动下达的任务还是人工创立的任务, 都是一个站点一个任务的创立和下达, 下达任务是以站点所属区域为主键, 系统下达到站点所属区域的运营公司, 运营公司只能逐条进行任务处理提交和审核, 如果任务的解决方案相同, 能够经过电子表单中的关联任务选择来进行批处理与提交, 但审核必须是逐个任务来审核。
系统任务流程和质控流程如下:

任务流程

统计项目及算法说明

项目
子项目
统计说明
计算公式
总分
例行巡检
完成率
实际次数与应巡检次数的比例。
<=50%: 0分;
>=90%: 满分
完成率=统计期内实际巡检次数/统计期内应巡检总次数
20
超期率
巡检超期次数在巡检总次数中的比例。
<=10%: 满分
>=50%: 0分
超期率=统计期内巡检超期次数/统计期内应巡检总次数
20
日常校准
完成率
实际校准次数与应校准次数的比例。
<=50%: 0分;
>=90%: 满分
完成率=统计期内实际校准次数/统计期内应校准总次数
20
外部任务
按时完成率
统计任务在指定完成时间内完成的比率。任务完成时间需要由运维单位上报, 监管单位审核。
得分=比例*总分
按时完成率=统计期内外部任务按时完成次数/统计期内外部任务总数
20
内部质控
完成次数
统计期内完成内部平均每站点质控的次数:
>0.5次: 满分
<=0次: 0分
完成次数=统计期内内部质控次数/站点总数
10
经过率
统计期内质控经过率
得分=比例*总分
经过率=统计期内内部质控经过次数/统计期内内部质控总次数
10
外部质控
不经过次数
统计期内外部质控部经过次数。
不经过一次, 扣减1分。

减分项

本系统采用面向服务架构(SOA)设计理念 , 基于互联网的管理平台 , 软件架构采取B/S结构, 利用浏览器进行操作, 不用在终端进行软件安装, 可跨平台使用、 具有可移植性且管理和维护简便。
在IE浏览器输入: 即可打开系统主界面, 根据不同的用户选择相应功能模块, 输入用户名和密码即可登录相应的功能模块。

图1　系统主界面

图2　登录界面
下面以例行巡检、 日常校准、 外部任务、 内部质控、 外部质控五个任务流程为主导, 对系统操作进行详细说明:
1 例行巡检
在使用本系统进行任务流程操作前, 应先对系统基础信息进行录入与配置, 在任务流程中将用到预先录入与配置的基础信息, 系统才能正常操作并发挥其强大的功能。
1.1 第一步　监管单位管理
以省厅监控中心有权限人员的用户名和密码登录省级运维监管模块, 打开”运维基础信息－监管单位管理”界面, 点击”添加”按钮, 打开”添加监管单位”对话框, 填写完整相应信息, 带”*”号为必填项, 建立市监控中心相应权限人员用户名和密码。
选择监管单位管理界面中监管单位列表中某监管单位前面的复选框, 点击”删除”按钮, 可删除已添加的相应监管单位, 点击”刷新”按钮, 可对监管单位列表进行刷新。

图3　监管单位管理界面
1.2 第二步　运维公司管理
以运营公司所隶属的市监控中心有权限人员用户名和密码登录市级运维监管模块, 打开”运维基础信息－运维公司管理”界面, 或者以省厅监控中心有权限人员的用户名和密码登录省级运维监管模块, 打开”运维基础信息－运维单位管理”界面, 点击”添加”按钮, 打开”运维单位－运维范围管理”对话框, 点击”运维单位－运维范围管理”对话框中的”新建”按钮打开”添加单位”对话框, 填写完整相应信息, 带”*”号为必填项, 创立运营公司相应权限人员用户名和密码, ”运维单位－运维范围管理”对话框中经过选择”系统类型”来分别建立相应用户名和密码, 而且经过选择”系统类型”下拉框中的选项, 来对运营公司进行站点配置, 把站点从待选站点列表框中经过＞＞按钮选择到已选站点列表框中, 该运营公司就拥有了所属的站点。
经过”运维基础信息－运维公司管理”界面操作列中的”配置”按钮来对运营公司站点进行配置, 站点在”待选站点列表框”中和”已选站点列表框”中经过　　　＞＞和＜＜按钮可互相选择。

图4　运维单位管理界面

图5　运维单位－运维范围管理界面
1.3 　第三步　设置巡检周期
以省厅监控中心有权限人员的用户名和密码登录省级运维监管模块, 打开”运维基础信息－巡检周期设置”界面, 经过”设置巡检周期”按钮, 设置站点任务周期, 本系统设置了环境空气、 地表水、 废水、 废气四种系统类型的巡检周期, 根据实际需要可经过”设置巡检周期”按钮和”删除”按钮增加、 删除系统类型的巡检周期, 还可经过”系统类型”下拉框选择所需系统类型筛选出所要的系统类型巡检周期设置。
此功能只有省级运维监管模块拥有, 省厅监控中心有权限人员可对其进行设置, 设置好的系统类型巡检周期, 每隔相应系统类型巡检周期时间, 系统自动为系统内的所有站点下达巡检任务, 运营公司经过相应权限的用户名和密码登录运营维护模块, 对所属区域内的站点巡检任务进行指派、 处理提交、 审核。

图6　巡检周期设置界面
1.4 第四步　设置日常校准周期
设置日常校准周期相同于设置巡检周期步骤, 此处不再叙述。
1.5 第五步　建立角色和用户
为了更好的使用本系统, 首先应该根据组织结构建立角色和用户, 为角色配置应有的权限, 创立用户时属于哪个角色就具备了创立角色时所分配的权限, 系统已经建立好了管理员角色和用户, 并分配了相应的权限, 管理员登录系统后根据任务流程: 任务创立－任务指派－任务处理提交－任务审核, 可创立: 指派员、 处理员、 审核员角色, 并配置相应的权限, 创立用户名和密码, 指定属于何种角色, 有利于不同的用户依据任务流程很好的使用本系统。
运营公司经过已分配的用户员和密码登录运营维护模块, 打开”权限管理－角色管理”界面, 经过”添加”按钮打开”添加角色”对话框, 进行角色的建立, 并经过所属部门下拉框选择所属部门, 根据实际需要可创立: 指派员、 处理员、 审核员角色。
在角色管理界面还可经过”修改”、 ”删除”按钮, 选择已建角色前面的复选框可对已经建立的角色进行修改和删除操作。点击”刷新”按钮, 可对角色列表进行刷新显示。
在角色管理界面”角色名”文本框内输入角色名, 点击”搜索”按钮, 可在已建立的角色列表中查找所要的角色。

图7　角色管理界面

图8　创立角色界面
经过创立好的角色列表中的”角色功能权限绑定”按钮打开”设置角色功能”界面, 为不同的角色分配不同的权限, 点击设置角色功能界面中”保存”按钮, 对设置的角色功能进行保存, 点击”取消”按键, 关闭设置角色功能界面, 取消本次操作。

图9　角色功能权限绑定界面
经过”权限管理－用户管理”菜单, 打开”用户管理”界面, 点击”添加”按钮打开”添加用户”对话框, 输入用户名、 姓名、 密码、 确认密码等信息, 带”*”号为必填项, 经过勾选角色列表框中角色名称前面的复选框, 为添加的用户选择属于某个角色, 前面建立此角色时所配置的权限, 该用户就具备了相应的权限。
经过用户列表中”操作”列的”重置密码”按钮, 可对用户重置密码。
系统默认新生成用户处于解锁状态, 能够在添加用户界面上对该用户进行”解锁”和”锁定”操作。
在用户列表中, 选中某用户, 然后点击锁定, 能够对该用户进行锁定。
用户在锁定状态, 该用户还在系统中存在, 但不能登录系统, 直到给该用户解锁。
在用户列表中, 选中某用户, 然后点击解锁, 能够对该用户进行解锁。
经过用户管理界面中的”修改”、 ”删除”按钮, 可对选中的用户进行修改和删除操作, 点击”刷新”按钮, 可对用户列表进行刷新。

图10　用户管理界面

图11　创立用户界面

图12　重置密码界面
1.6 第六步　运维单位信息设置
运营公司经过合法的用户员和密码登录运营维护模块, 打开”运维配置－运维单位信息设置”界面, 可对运维单位信息进行填写与重新设置, 带”*”号为必填项, 　点击”确定”按钮保存此次操作, 点击”取消”按钮, 取消此次操作。

经过”运维配置－运维单位信息设置”界面中”运维单位管理－运维单位”列表中”操作”列的”配置”按钮, 可对同一运营公司中不同的运营项目进行分别设置, 经过点击”保存”按钮保存此次项目设置, 点击”取消”按钮, 取消本次操作。

图13　运维单位信息设置界面
1.7 第七步　自动通知订阅
运营公司经过合法的用户员和密码登录运营维护模块, 打开”运维配置－自动通知订阅”界面, 可对订阅任务创立提醒、 对处理人是我的任务、 对我提交的任务、 其它任务可进行提醒规则设置, 提醒方式有: 邮件、 短信、 桌面提醒。还可对任务创立提醒的任务范围进行选择。

图14　自动通知订阅界面
1.8 第八步　故障处理规则设置
运营公司经过合法的用户名和密码登录运营维护模块, 打开”运维配置－故障处理规则设置”界面, 可进行故障任务的处理优先级、 生成故障任务的要求处理周期、 告警稳定时间等规则进行设置, 填写完信息后, 在规则名文本框中填写规则名, 点击”确定”按钮, 保存本次操作。经过选择规则名称下拉框和告警等级下拉框中的项, 进行规则筛选。

图15　故障处理规则设置界面
1.9 第九步　备件类型管理
运营公司经过合法的用户名和密码登录运营维护模块, 打开”运维配置－备件类型管理”界面, 点击”添加”按钮, 打开”添加备件类型管理”对话框, 填写备件类型名称和所属设备信息, 点击”确定”按钮, 保存本次操作, 点击”取消”按钮, 取消本次操作, 不保存。
选择备件类型管理列表中备件类型名称前面的复选框, 经过点击”修改”、 ”删除”按钮, 可对选择的备件进行修改和删除操作, 点击”刷新”按钮, 可对备件类型列表进行刷新。
在备件类型名称文本框内输入要查询的备件类型名称, 点击”搜索”按钮, 可在备件类型管理列表内快速查询所要的备件类型。

图16　备件类型管理界面
1.10 第十步　耗材类型管理
运营公司经过合法的用户名和密码登录运营维护模块, 打开”运维配置－耗材类型管理”界面, 点击”添加”按钮, 打开”添加耗材表”对话框, 填写耗材名称信息, 点击”确定”按钮, 保存本次操作, 点击”取消”按钮, 取消本次操作, 不保存。
选择耗材表列表中耗材名称前面的复选框, 经过点击”修改”、 ”删除”按钮, 可对选择的耗材进行修改和删除操作, 点击”刷新”按钮, 可对耗材列表进行刷新。
　　在耗材名称文本框内输入要查询的耗材名称, 点击”搜索”按钮, 可在耗材表列表内快速查询所要的耗材。

图17　耗材类型管理界面
1.11 第十一步　任务指派
运营公司经过合法的用户名和密码登录运营维护模块, 打开”日常工作－任务处理”界面, 系统自动下发的巡检任务、 校准任务和省级、 市级监控中心所创立的外部任务、 外部质控任务, 以及运营公司的自已创立的内部任务都在任务列表中显示, 能够经过列表下方的每页显示任务数下拉框来选择每页所显示的任务数, 经过向前、 向后、 首页、 尾页快捷按钮来调节任务显示页面。
经过选择任务列表任务记录前的复选框, 点击”指派”按钮, 打开”指派任务”对话框, 经过选择处理人下拉框中的处理人, 点击”确定”按钮, 可把此任务指派给指定处理人处理, 点击”取消”按钮取消此次操作。
还可经过点击任务列表中任务标题, 打开”任务详情”对话框, 选择”任务详情”对话框中处理人下拉框中的处理人, 快速选择”要求解决时间”文本框内的时间, 点击”指派”按钮, 把任务指派给指定处理人在指定的时间内处理, 在”备注”文本框内输入所需备注后, 点击”添加备注”按钮, 保存所添加的备注内容, 对此任务在进行指派时进行补充说明。

图18　巡检任务快速指派界面

图19　巡检任务指派界面
待任务被指派完成后, 任务列表中任务状态列由”待指派”自动更改为”待处理”。
经过选择任务列表任务记录前的复选框, 点击”修改”、 ”删除”按钮, 可对所选择的任务进行修改、 删除操作, 点击”刷新”按钮, 可对任务列表进行刷新显示。
经过选择任务站点下拉框、 范围过滤下拉框、 巡检任务复选框、 故障类型下拉框、 任务来源下拉框、 区域下拉框中的条件项, 可对任务列表中的任务进行综合条件查询显示。
1.12 第十二步　任务处理
运营公司经过合法的用户名和密码登录运营维护模块, 打开”日常工作－任务处理”界面, 显示待用户处理的任务列表, 还可经过选择任务站点下拉框、 范围过滤下拉框、 巡检任务复选框、 故障类型下拉框、 任务来源下拉框、 区域下拉框中的条件项, 对任务列表中的任务进行综合条件查询显示。
用户实际已处理完某个任务后, 经过合法的用户名和密码登录运营维护模块, 打开”日常工作－任务处理”界面, 经过点击任务标题, 打开”任务详情”对话框, 把处理此任务的解决方案填入”解决方案”文本框, 在备注文本框内输入所需备注后, 点击”添加备注”按钮, 保存所添加的备注内容, 对此任务的处理进行补充说明。点击”BROWSE”打开上传附件对话框, 选择好要上传的附件后, 点击”上传”按钮, 上传附件, 点击”取消上传”按钮, 取消上传附件操作。
经过填写任务详情对话框中系统所带电子表单中的耗材更换记录、 质控记录、 校准记录、 设备维修记录内容, 把处理此任务所做的工作进行详细说明。
点击”保存”按钮, 保存处理任务工作内容, 然后点击”提交审核”按钮, 提交运营公司审核人员, 对处理任务工作内容进行审核。
待任务处理内容填写完成提交审核后, 点击任务处理界面上下方的”刷新”按钮, 任务列表中任务状态列由”待处理”自动更改为”待审核”。
经过选择任务列表任务记录前的复选框, 点击”修改”、 ”删除”按钮, 可对所选择的任务进行修改、 删除操作, 点击”刷新”按钮, 可对任务列表进行刷新显示。

图20　巡检任务处理界面
1.13 第十三步　任务审核
运营公司经过合法的用户名和密码登录运营维护模块, 打开”日常工作－任务处理”界面, 显示待用户审核的任务列表, 经过选择任务站点下拉框、 范围过滤下拉框、 巡检任务复选框、 故障类型下拉框、 任务来源下拉框、 区域下拉框中的条件项, 对任务列表中的任务进行综合条件查询显示。
经过点击任务标题, 打开任务详情对话框, 可查看处理人对此任务的处理详细情况, 经过点击”经过”或者”不经过”按钮, 对此任务的处理情况进行”经过”或者”不经过”审核, 审核经过的任务, 点击任务处理界面上下方的”刷新”按钮, 任务列表中任务状态列由”待审核”自动更改为”已关闭”。审核不经过的任务, 退回到处理人, 对此任务进行重新处理后, 再提交审核。

图21　巡检任务审核界面
2 日常校准
经过”一、 例行巡检中第四步”设置好的系统类型校准周期, 每隔相应系统类型校准周期时间, 系统自动为系统内的所有站点下达校准任务, 运营公司经过拥有相应权限的用户名和密码登录运营维护模块, 对所属区域内的站点校准任务进行指派、 处理提交、 审核。
日常校准任务的指派、 处理提交、 审核操作相同于例行巡检任务的相应操作。
运营公司经过合法的用户名和密码登录运营维护模块, 打开”日常工作－任务处理”界面, 点击某个任务标题, 打开任务详情对话框, 经过执行任务详情对话框中的电子表单校准记录相关项, 完成任务添加、 撤消、 保存、 刷新处理。
运营公司所做的日常校准记录会在省级运维监管模块和市级运维监管模块中”运维流程管理－校准情况分析”处进行统计显示。

图22　校准周期管理界面

图23　校准记录表单界面
3 外部任务
以省厅监控中心有权限人员或者市监控中心有权限人员的用户名和密码登录省级运维监管模块或者市级运维监管模块, 打开”运维流程管理－外部任务管理”界面, 点击”创立任务”按钮, 打开”创立任务”对话框, 填写完整相应信息, 带”*”号为必填项, 　点击”确定”按钮保存此次操作, 点击”取消”按钮, 取消此次操作。
省厅监控中心或者市监控中心创立的外部任务, 是以站点所属区域为主键, 系统根据任务站点所属区域, 把任务下发给站点区域负责此站点的运营公司。
经过选择任务列表中任务前面的复选框, 点击”删除”、 ”修改任务”按钮,
可对所选择的任务进行修删除、 修改操作。
经过选择任务站点下拉框、 城市下拉框、 开始时间、 结束时间、 范围过滤下
拉框中的项, 点击”搜索”按钮, 对外部任务进行综合条件查询显示。
经过点击任务标题, 打开任务详情对话框, 可查看处理人对此任务的处理详细情况, 经过点击”经过”或者”不经过”按钮, 对此任务的处理情况进行”经过”或者”不经过”审核, 审核经过的任务, 点击任务处理界面上下方的”刷新”按钮, 任务列表中任务状态列由”待审核”自动更改为”已关闭”。审核不经过的任务, 退回到处理人, 对此任务进行重新处理后, 再提交审核。
运营公司经过拥有相应权限的用户名和密码登录运营维护模块, 对所属区域
内的站点外部任务进行指派、 处理提交、 审核。
外部任务的指派、 处理提交、 审核操作相于同例行巡检任务的相应操作。

图24　外部任务创立界面
4 内部质控
4.1 任务创立
运营公司经过合法的用户名和密码登录运营维护模块, 打开”日常工作－质控管理”界面, 点击”创立”按钮, 打开创立任务对话框, 选择质控站点、 要求解决时间, 添加任务描述内容, 带”*”号为必填项, 点击”创立任务”对话框中的”添加”按钮, 可设置要质控的站点因子、 标本编号、 标准浓度值信息。
经过选择监测因子列表中某个监测因子前面的复选框, 点击”删除”按钮, 可删除某个监测因子, 点击创立任务对话中的”确定”按钮, 保存此次操作, 创立内部质控任务, 点击”取消”按钮, 放弃此次操作。
点击质控管理界面的”刷新”按钮, 对任务列表进行刷新显示。
经过选择状态下拉框、 是否经过下拉框、 因子下拉框、 创立时间范围选择下拉框中的选项, 可对任务进行综合条件查询显示。

图25　内部质控任务创立界面
4.2 任务处理
运营公司经过合法的用户名和密码登录运营维护模块, 打开”日常工作－任务处理”界面, 点击任务标题, 打开”任务详情”对话框, 经过执行任务详情对话框中的电子表单质控记录所选项, 完成任务处理提交。

图26　内部质控任务处理界面
4.3 任务审核
运营公司经过合法的用户名和密码登录运营维护模块, 打开”日常工作－质控管理”界面, 系统根据国家标准对所处理的质控任务进行自动判断经过或者不经过, 审核人员也能够对系统自动判断的结果进行人工修改。

图27　内部质控任务审核
5 外部质控
5.1 任务创立
以省厅监控中心有权限人员或者市监控中心有权限人员的用户名和密码登录省级运维监管模块或者市级运维监管模块, 打开”运维流程管理－外部质控管理”界面, 点击”创立”按钮, 打开”创立任务”对话框, 填写完整相应信息, 带”*”号为必填项。点击创立任务对话中的”添加”按钮, 可设置要质控的站点因子、 标本编号、 标准浓度值信息, 经过选择监测因子列表中某个监测因子前面的复选框, 点击”删除”按钮, 可删除某个监测因子, 点击创立任务对话中的”确定”按钮, 保存此次操作, 点击”取消”按钮, 放弃此次操作。
点击质控管理界面的”刷新”按钮, 对任务列表进行刷新显示。
经过选择城市下拉框、 状态下拉框、 是否经过下拉框、 因子下拉框、 创立时间范围选择下拉框中的选项, 可对任务进行综合条件查询显示。

图28　外部质控任务创立界面
5.2 任务处理
运营公司经过合法的用户名和密码登录运营维护模块, 打开”日常工作－任务处理”界面, 点击某个任务标题, 打开任务详情对话框, 经过执行任务详情对话框中的电子表单质控记录所选项, 完成任务处理提交。

图29　外部质控任务处理界面
5.3 任务审核
以省厅监控中心有权限人员或者市监控中心有权限人员的用户名和密码登录省级运维监管模块或者市级运维监管模块, 打开”运维流程管理－外部质控管理”界面, 系统根据国家标准对所处理的质控任务进行自动判断经过或者不经过, 审核人员也能够对系统自动判断的结果进行人工修改。
经过点击外部质控任务列表中操作列的”日志”按钮, 可对此条任务的日志进行查看。

图30　外部质控任务审核界面
6 内部任务
运营公司经过合法的用户名和密码登录运营维护模块, 打开”日常工作－任务处理”界面, 点击”创立任务”按钮, 打开”创立任务”对话框, 填写完整相应信息, 带”*”号为必填项。点击”确定”按钮, 保存此次操作, 运营公司可进行运维任务的自建, 点击”取消”按钮, 取消此次操作。
内部任务的指派、 处理、 审核相同于例行巡检任务的相应操作。

图31　内部任务创立界面

山东省环境自动监测设备运维管理系统除以上按照业务流程操作说明所涉及到的功能, 还包括: 统计对比、 趋势分析、 报表统计、 密码修改、 日志记录等功能, 分别布署在省级运维监管、 市级运维监管和运营维护模块中, 详细功能描述如下:
7 省级运维监管
以省厅监控中心有权限人员的用户名和密码登录省级运维监管模块, 可打开操作以下功能:
7.1 统计对比
7.1.1 按运维公司统计
1. 该报表包括两个功能: 横向对比图表和横向对比报表。
2. 为了便于查询, 设置了几个查询条件: 运维系统类型、 城市、 统计周期。而且能够按照城市或排名进行数据排序。
3. 横向对比图表按照柱状图的形式显示数据。横向对比报表以表格的形式显示数据。两个能够单独进行查询。
4. 系统支持数据导出功能。点击‘导出Excel’按钮, 查询数据将以Excel表格形式进行存储。

图32　内部任务创立界面

图33　运维公司统计界面

7.1.2 按地域统计
1. 该报表包括两个功能: 横向对比图表和横向对比报表。
2. 为了便于查询, 设置了几个查询条件: 运维系统类型、 城市、 统计周期。
3. 横向对比图表按照柱状图的形式显示数据。横向对比报表以表格的形式显示数据。两个能够单独进行查询。
4. 系统支持数据导出功能。点击‘导出Excel’按钮, 查询数据将以Excel表格形式进行存储。

图34 按地域统计报表界面
7.1.3 按设备品牌统计
1. 该报表包括两个功能: 横向对比图表和横向对比报表。
2. 为了便于查询, 设置了几个查询条件: 设备品牌、 城市、 统计周期。
3. 横向对比图表按照柱状图的形式显示数据。横向对比报表以表格的形式显示数据。两个能够单独进行查询。
4. 系统支持数据导出功能。点击‘导出Excel’按钮, 查询数据将以Excel表格形式进行存储。

图35按设备品牌统计界面
7.1.4 按站点统计
1. 该报表包括两个功能: 横向对比图表和横向对比报表。
2. 为了便于查询, 设置了几个查询条件: 系统类型、 城市、 统计周期。
3. 横向对比图表按照柱状图的形式显示数据。横向对比报表以表格的形式显示数据。两个能够单独进行查询。
4. 系统支持数据导出功能。点击‘导出Excel’按钮, 查询数据将以Excel表格形式进行存储。

图36　按设备品牌统计界面

7.2 趋势分析
7.2.1 按运维公司分析
1. 该报表包括两个功能: 趋势图表和趋势报表。
2. 为了便于查询, 设置了几个查询条件: 运维系统类型、 城市、 统计周期。
3. 趋势图表按照曲线图的形式显示数据。趋势报表以表格的形式显示数据。两个能够单独进行查询。
4. 系统支持数据导出功能。点击‘导出Excel’按钮, 查询数据将以Excel表格形式进行存储。

图37　按运维公司统计界面

7.2.2 地域统计趋势分析
1. 该报表包括两个功能: 趋势图表和趋势报表。
2. 为了便于查询, 设置了几个查询条件: 运维系统类型、 统计周期。
3. 趋势图表按照曲线图的形式显示数据。趋势报表以表格的形式显示数据。两个能够单独进行查询。
4. 系统支持数据导出功能。点击‘导出Excel’按钮, 查询数据将以Excel表格形式进行存储。

图38　地域统计趋势分析界面

7.2.3 按设备品牌分析
1. 该报表包括两个功能: 趋势图表和趋势报表。
2. 为了便于查询, 设置了几个查询条件: 设备类型、 城市、 统计周期。
3. 趋势图表按照曲线图的形式显示数据。趋势报表以表格的形式显示数据。两个能够单独进行查询。
4. 系统支持数据导出功能。点击‘导出Excel’按钮, 查询数据将以Excel表格形式进行存储。

图39　当前告警界面
7.2.4 按站点分析
1. 该报表包括两个功能: 趋势图表和趋势报表。
2. 为了便于查询, 设置了几个查询条件: 系统类型、 站点、 城市、 统计周期。
3. 趋势图表按照曲线图的形式显示数据。趋势报表以表格的形式显示数据。两个能够单独进行查询。
4. 系统支持数据导出功能。点击‘导出Excel’按钮, 查询数据将以Excel表格形式进行存储。

图40　当前告警界面
7.3 账户安全管理
7.3.1 角色管理
1. 系统默认显示已经已经配置的角色信息。
2. 能够设置条件: 角色名。查询出需要的数据。
3. 点击添加, 系统弹出添加角色窗口, 添加新的角色。带”*”号的项目为必填项。
4. 在角色列表中, 选中某角色, 然后点击修改, 能够对该角色进行修改。
5. 在角色列表中, 选中某角色, 然后点击删除, 能够对该角色进行删除。
6. 在角色列表中, 操作项内有两个功能( 角色功能权限绑定, 角色站点权限绑定) 。
点击角色功能权限绑定, 系统弹出设置角色功能窗口, 在该窗口能够经过选择各项菜单, 赋予该角色功能权限, 选择完后点击保存, 附权成功。点击取消, 取消本次操作。
点击角色站点权限绑定, 系统弹出设置站点功能窗口, 在该窗口能够经过选择站点, 赋予该角色站点权限, 选择完后点击保存, 附权成功。点击取消, 取消本次操作。

图41 角色管理界面
7.3.2 用户管理
1. 系统默认显示已经已经配置的用户信息。
2. 能够设置条件: 用户名。查询出需要的数据。
3. 点击添加, 系统弹出添加用户窗口, 添加新的用户。带”*”号的项目为必填项。窗口下方, 选择角色, 来给该用户赋予相应的角色权限。
4. 在用户列表中, 选中某用户, 然后点击修改, 能够对该用户进行修改。窗口下方, 选择角色, 来给该用户修改相应的角色权限。
5. 在用户列表中, 选中某用户, 然后点击删除, 能够对该用户进行删除。
6. 在用户列表中, 选中某用户, 然后点击解锁, 能够对该用户进行解锁。用户在锁定状态, 该用户还在系统中存在, 但不能登录系统, 直到给该用户解锁。
7. 在用户列表中, 选中某用户, 然后点击锁定, 能够对该用户进行锁定。

图42　用户管理界面
7.3.3 密码修改
1. 系统显示新密码输入栏。新密码需要输入两次进行确认, 两次输入必须相同。
2. 点击确认, 修改密码成功。点击取消, 取消本次操作。

图43　密码修改界面
7.3.4 日志管理
1. 系统显示日志记录, 默认按照时间降序排序。
2. 能够经过用户名, 查询该用户名下所有的日志记录。

图44　日志管理界面
8 市级运维监管
以市监控中心有权限人员的用户名和密码登录市级运维监管模块, 可打开操作以下功能:
1. 市级运维监管各功能与省级运维监管差别不大。相对省级运维监管功能, 市级运维监管功能没有了‘统计对比-按地域统计’和‘趋势分析-地域统计趋势分析’两个功能项。
2. 市级运维监管和省级运维监管功能项中权限不同, 因此查看的数据也会不同。
3. 此处对市级运维监管功能不做详细描述, 请参看第7章省级运维监管各功能介绍。
9 运营维护
运营公司经过合法的用户名和密码登录运营维护模块, 可打开操作以下功能:
9.1 任务报表
9.1.1 运维记录明细报表
1. 该功能是对运维记录详细统计报表。
2. 为了便于查询, 设置了查询条件: 按站点、 按区域、 按运营公司、 按设备类型、 时间。
3. 系统支持数据导出功能。点击‘导出Excel’按钮, 查询数据将以Excel表格形式进行存储。

图45　运维记录明细报表界面

9.1.2 运营情况统计报表
1. 该功能是对运维情况详细统计报表。
2. 为了便于查询, 设置了查询条件: 按站点、 按区域、 按运营公司、 按设备类型、 时间。
3. 系统支持数据导出功能。点击‘导出Excel’按钮, 查询数据将以Excel表格形式进行存储。

图46　运营情况统计报表界面

9.1.3 配件更换统计报表
1. 该功能是对配件更换情况详细统计报表。
2. 为了便于查询, 设置了查询条件: 按站点、 按区域、 时间。
3. 系统支持数据导出功能。点击‘导出Excel’按钮, 查询数据将以Excel表格形式进行存储。

图47　配件更换统计报表界面
9.1.4 故障分类统计报表
1. 该功能是对故障分类情况详细统计报表。
2. 为了便于查询, 设置了查询条件: 按站点、 按区域、 按流域、 时间。
3. 系统支持数据导出功能。点击‘导出Excel’按钮, 查询数据将以Excel表格形式进行存储。

图48 故障分类统计报表界面

9.1.5 故障率分析报表
1. 该功能是对故障率详细分析统计报表。
2. 为了便于查询, 设置了查询条件: 系统类型、 城市、 时间。
3. 系统支持数据导出功能。点击‘导出Excel’按钮, 查询数据将以Excel表格形式进行存储。

图49　故障率分析报表界面

9.2 权限管理
9.2.1 角色管理
1. 系统默认显示已经已经配置的角色信息。
2. 能够设置条件: 角色名。查询出需要的数据。
3. 点击添加, 系统弹出添加角色窗口, 添加新的角色。带”*”号的项目为必填项。
4. 在角色列表中, 选中某角色, 然后点击修改, 能够对该角色进行修改。
5. 在角色列表中, 选中某角色, 然后点击删除, 能够对该角色进行删除。
6. 在角色列表中, 操作项内有两个功能( 角色功能权限绑定, 角色站点权限绑定) 。
点击角色功能权限绑定, 系统弹出设置角色功能窗口, 在该窗口能够经过选择各项菜单, 赋予该角色功能权限, 选择完后点击保存, 附权成功。点击取消, 取消本次操作。
点击角色站点权限绑定, 系统弹出设置站点功能窗口, 在该窗口能够经过选择站点, 赋予该角色站点权限, 选择完后点击保存, 附权成功。点击取消, 取消本次操作。

图50 角色管理界面

9.2.2 用户管理
1. 系统默认显示已经已经配置的用户信息。
2. 能够设置条件: 用户名。查询出需要的数据。
3. 点击添加, 系统弹出添加用户窗口, 添加新的用户。带”*”号的项目为必填项。窗口下方, 选择角色, 来给该用户赋予相应的角色权限。
4. 在用户列表中, 选中某用户, 然后点击修改, 能够对该用户进行修改。窗口下方, 选择角色, 来给该用户修改相应的角色权限。
5. 在用户列
