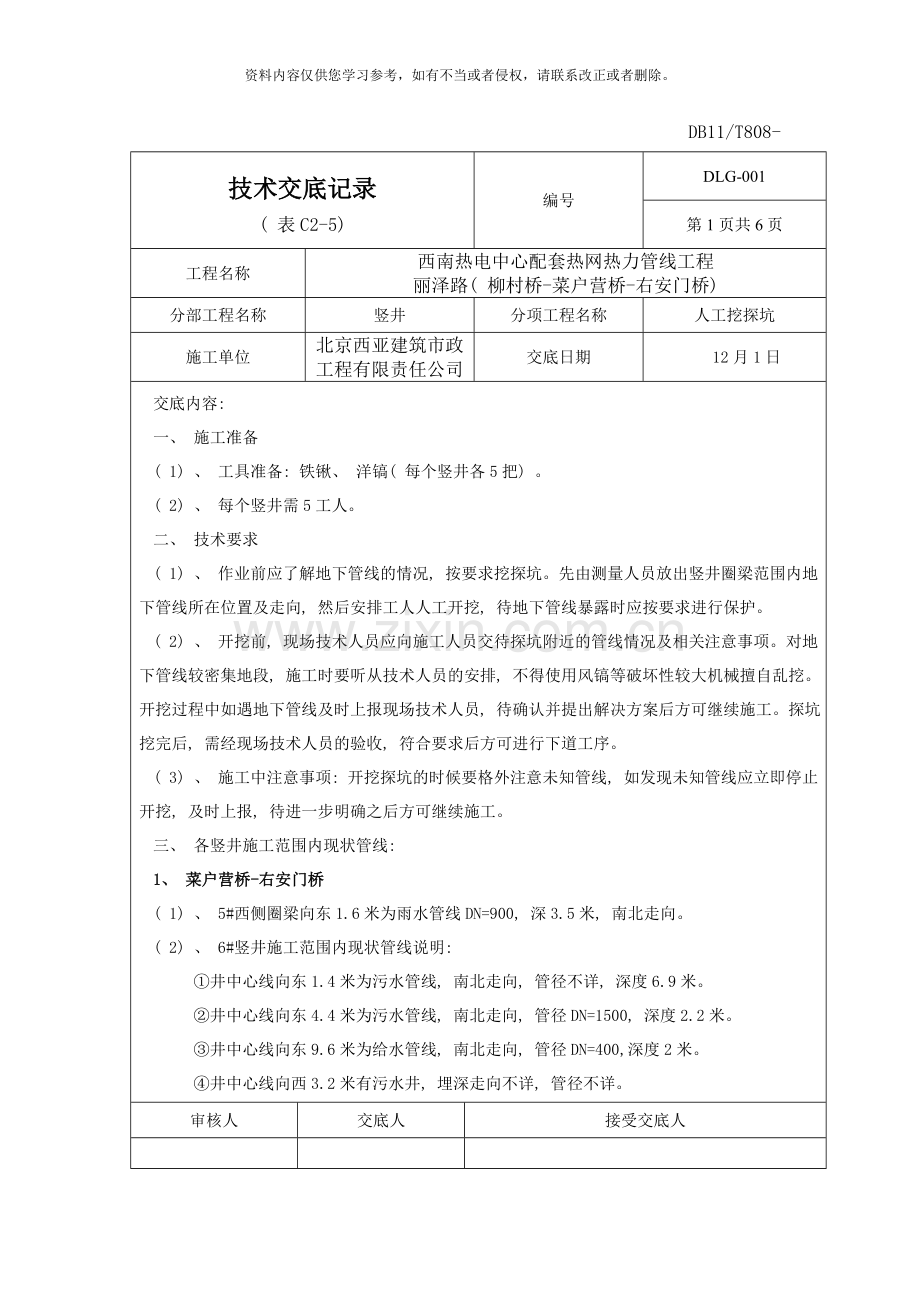

DB11/T808-
技术交底记录
( 表C2-5)
编号
DLG-001
第1页共6页
工程名称
西南热电中心配套热网热力管线工程
丽泽路( 柳村桥-菜户营桥-右安门桥)
分部工程名称
竖井
分项工程名称
人工挖探坑
施工单位
北京西亚建筑市政工程有限责任公司
交底日期
12月1日
交底内容:
一、 施工准备
( 1) 、 工具准备: 铁锹、 洋镐( 每个竖井各5把) 。
( 2) 、 每个竖井需5工人。
二、 技术要求
( 1) 、 作业前应了解地下管线的情况, 按要求挖探坑。先由测量人员放出竖井圈梁范围内地下管线所在位置及走向, 然后安排工人人工开挖, 待地下管线暴露时应按要求进行保护。
( 2) 、 开挖前, 现场技术人员应向施工人员交待探坑附近的管线情况及相关注意事项。对地下管线较密集地段, 施工时要听从技术人员的安排, 不得使用风镐等破坏性较大机械擅自乱挖。开挖过程中如遇地下管线及时上报现场技术人员, 待确认并提出解决方案后方可继续施工。探坑挖完后, 需经现场技术人员的验收, 符合要求后方可进行下道工序。
( 3) 、 施工中注意事项: 开挖探坑的时候要格外注意未知管线, 如发现未知管线应立即停止开挖, 及时上报, 待进一步明确之后方可继续施工。
三、 各竖井施工范围内现状管线:
1、 菜户营桥-右安门桥
( 1) 、 5#西侧圈梁向东1.6米为雨水管线DN=900, 深3.5米, 南北走向。
( 2) 、 6#竖井施工范围内现状管线说明:
①井中心线向东1.4米为污水管线, 南北走向, 管径不详, 深度6.9米。
②井中心线向东4.4米为污水管线, 南北走向, 管径DN=1500, 深度2.2米。
③井中心线向东9.6米为给水管线, 南北走向, 管径DN=400,深度2米。
④井中心线向西3.2米有污水井, 埋深走向不详, 管径不详。
审核人
交底人
接受交底人

本表由施工单位填写。
DB11/T808-
技术交底记录
( 表C2-5)
编号
DLG-001
第2页共6页
工程名称
西南热电中心配套热网热力管线工程
丽泽路( 柳村桥-菜户营桥-右安门桥)
分部工程名称
竖 井
分项工程名称
人工挖探坑
施工单位
北京西亚建筑市政工程有限责任公司
交底日期
12月1日
交底内容:
⑤井中心线向西9.4米为雨水井由北向西、 西侧管径DN=500,北侧管径DN=300,埋深4.3米。
⑥井中心线向西7.7米为污水管线
( 3) 、 7#竖井施工范围内现状管线说明:
①井中向东1.8米为污水管线, 南北走向, 管径不详, 深度7.2米。
②南侧圈梁外壁向南2米为电信过河井, 深6.8米。
( 4) 、 8#竖井施工范围内现状管线说明:
①井中向北1.56米为路灯井的管线, 深0.7米, 东西走向。
②北侧圈梁外壁向北1米为给水井, 东侧为直埋, 西侧为方沟( 断面1.7m*1.8m) , 方沟深2.2米, 管顶深1.3米, 东西走向方沟南侧墙进圈梁0.2米。
( 5) 、 9#竖井施工范围内现状管线说明:
①井中线线北侧2.4米有一路灯井, 井深0.2米, 东偏北接入现状路灯杆。路灯杆紧靠北侧圈梁内壁。紧靠南侧圈梁内壁也有一座路灯井, 路灯井吃南侧圈梁结构。此2座井有管线穿越, 南北走向。
②西侧圈梁范围内有一座自来水井及南北走向自来水管线, 自来水井距南侧圈梁1.5米。
③距东侧圈梁外壁2.3米处有一自来水井及南北走向自来水管线, 管线深0.85米。
④北侧圈梁外壁0.8米处有一信号灯井, 井深0.1米, 圈梁东南角有一信号灯井, 此2座信号灯有管线穿过, 管线斜穿南北侧圈梁。
⑤距北侧圈梁外壁1.5米处有一道自来水管线管线深1.4米, 管线接入圈梁东北角自来水井。
审核人
交底人
接受交底人

本表由施工单位填写。
DB11/T808-
技术交底记录
( 表C2-5)
编号
DLG-001
第3页共6页
工程名称
西南热电中心配套热网热力管线工程
丽泽路( 柳村桥-菜户营桥-右安门桥)
分部工程名称
竖 井
分项工程名称
人工挖探坑
施工单位
北京西亚建筑市政工程有限责任公司
交底日期
12月1日
交底内容:
⑥东西方向井中心线附近有一道电信管线。
( 6) 、 11#竖井施工范围内现状管线说明:
①井中心线向北6.9米为给水管线DN=600, 深1.9米, 东西走向。
②井中心线向北3.5米为消防管线DN=100, 深1.4米, 东西走向。
③井中心线向南0.4米为电信管线( 单层6根DN=100,深100,双层6根9空, 宽0.7米, 高0.35米, 5根线( 管底) 深1.2米。
( 7) 、 13#竖井施工范围内现状管线说明:
①北侧圈梁外壁向北6.8米有一燃气检查室, 深3.85米, 从检查室引出两道燃气管线, 均距北侧圈梁外壁约3米。东侧燃气管线DN=300, 东西走向。西侧燃气管线DN=500东西走向。
②北侧圈梁外壁2米处有一道自来水管线, DN=600,埋深1.9米。
③东西方向井中心线深约3.8米处有一不明类型管线, 管线东西走向。
④东侧圈梁外壁向东6.5米, 井中心线向北2.1米二者交汇处有一新做的燃气井, 管线东西走向, 埋深2.1米。
( 8) 、 15#竖井施工范围内现状管线说明:
①井中心线向北3.8米为不明管线, 深1.8米。
②井中心线向北6.9米为给水管线东西走向, DN=600深1.8米。
③井中心线向北8.1米为燃气管线东西走向, DN=500深1.8米。
( 9) 、 17#竖井施工范围内现状管线说明:
①井中心线向北6.8米为雨水管线, 东西走向, DN=800,深3.2米。
②井中心线向南2.3米为不明管线, 东西走向, 深1.2米。
审核人
交底人
接受交底人

DB11/T808-
技术交底记录
( 表C2-5)
编号
DLG-001
第4页共6页
工程名称
西南热电中心配套热网热力管线工程
丽泽路( 柳村路-菜户营桥-右安门桥)
分部工程名称
竖 井
分项工程名称
人工挖探坑
施工单位
北京西亚建筑市政工程有限责任公司
交底日期
12月1日
交底内容:
( 10) 、 18#竖井施工范围内现状管线说明:
①井中心线向北7米为雨水, DN=800, 深3.8米, 走向由北向南进入圈梁东北角雨水井, 从井引出由东向西走向。
2、 柳村路-菜户营桥
( 1) 、 1#竖井施工范围内现状管线说明:
①西侧圈梁外壁向东0.5米, 深6.75米, 管径不详。
②DN600给水管线, 东西走向, 位于南侧圈梁外皮北侧1.3米, 埋深0.9米。
③DN500燃气由东向西折向北, 位于竖井井中心线向南2.6米, 东侧圈梁外皮西0.3米, 埋深2.5米。
④距北侧圈梁外壁向南0.9米为电信管线, 东西走向, 埋深0.9米。
⑤距南侧圈梁外壁南侧0.3米为电信管线, 东西走向, 埋深1.6米, 其南北分支距井中心线1.66米, 埋深1.6米。
( 2) 、 2#竖井施工范围内现状管线说明:
①井中心线向北0.6米为电信管线, 9孔3根2层, 东西走向, 埋深1.5米。
②南侧圈梁外壁向北2米为DN500燃气管线, 东西走向, 埋深2.1米。
③南侧圈梁外壁向北0.5米为DN600给水管线, 东西走向, 埋深0.9米。
( 3) 、 3#竖井施工范围内现状管线说明:
①西侧圈梁外壁向东1.4米为电信井, 向北有分支, 管线为9孔3排2层, 埋深0.8米。
②井中心线向北3.5为DN400污水, 东西走向, 埋深4.1米, 东侧圈梁外壁向东2米有一
审核人
交底人
接受交底人

本表由施工单位填写。

DB11/T808-
技术交底记录
( 表C2-5)
编号
DLG-001
第5页共6页
工程名称
西南热电中心配套热网热力管线工程丽泽路
( 柳村路-菜户营桥-右安门桥)
分部工程名称
竖 井
分项工程名称
人工挖探坑
施工单位
北京西亚建筑市政工程有限责任公司
交底日期
12月1日
交底内容:
污水三通, 北分支DN=400, 埋深3.5米。
③井中心线向北1.4米为DN1200雨水, 东西走向, 埋深3米。东侧圈梁外壁向东0.6米有一雨水三通井, 东侧为DN1000管, 北侧为DN800管, 西侧为DN1200管, 埋深2.1米。
④井中心线向南2.6米为DN600给水, 东西走向。3-1点向西2.6米为给水井, 井深1.1米, 北分支为DN400管。
⑤紧靠南侧圈梁外壁为DN600燃气管线, 东西走向, 北侧有分支, 支线为DN300管, 埋深2.1米。
( 4) 、 5#竖井施工范围内现状管线说明:
①北侧圈梁外壁向北2米为DN300污水管线, 埋深1.1米, 东西走向。
②北侧圈梁外壁向北1.4米为给水管线, 走向不明, 埋深1.5米。
③井中心线向南0.5米为物探的不明管线, 埋深1米。
④南侧圈梁外壁向南0.4米为DN400污水管线, 埋深3.8米, 东西走向。
⑤南侧圈梁外壁向南2.6米为DN1000雨水管线, 埋深2.5米, 东西走向。
( 5) 、 8#竖井施工范围内现状管线说明:
①圈梁东南角向南1.2米为DN500燃气管线由东向西走向后折向西南, 后继续东西走向。
②给水管线穿铁路及8#, 走向不明管径为DN 钢筋混凝土顶管, 套DN600给水管, 位置不详, 埋深3.8米。
( 6) 、 10#竖井施工范围内现状管线说明:
①南侧圈梁外壁向南2.1米为电信管线及一座电信井, 走向由向北拐弯, 深1.4米, 0.4*
审核人
交底人
接受交底人

本表由施工单位填写。

DB11/T808-
技术交底记录
( 表C2-5)
编号
DLG-001
第6页共6页
工程名称
西南热电中心配套热网热力管线工程
丽泽路( 柳村路-菜户营桥-右安门桥)
分部工程名称
竖 井
分项工程名称
人工挖探坑
施工单位
北京西亚建筑市政工程有限责任公司
交底日期
12月1日
交底内容:
03管线。
②南侧圈梁外壁向南2.2米, 给水井管线过铁路顶DN 管, 套管为DN600给水管东西走向, 埋深3.8米。
③南侧圈梁外壁向北0.9米为燃气DN500管线及燃气井, 东西走向, 埋深3.6米。
( 7) 、 13#竖井施工范围内现状管线说明:
①东侧圈梁外壁向东1.7米, 北侧圈梁外壁向南0.4米交汇处为一电信井, 埋深1.4米, 管线为2排2层。
②圈梁东南角处有一座电信井, 距南侧圈梁外壁向北1.9米, 距东侧圈梁外壁2.4米。
③南侧圈梁外壁向南2.8米为给水井及DN600给水管线,东西走向, 埋深1.3米。
④南侧圈梁外壁向南4.75米为电信管线, 向北有分支, 有一电信井位于圈梁东南角外, 此井管线为9孔3排2层, 埋深0.8米。
( 8) 、 13#竖井施工范围内现状管线说明:
①南侧圈梁外壁向南有一电信管线, 东西走向, 埋深2.1米。管块断面为高0.8米*宽0.7米。
四、 施工中应注意的事项
1、 由于部分管线埋深较深, 开挖深度大于2米时必须设置1:0.5边坡。
2、 开挖弃土应及时清除, 基槽边堆土高度不得超过1m, 堆土位置不得靠近基槽。必须在基槽处1m外。
3、 施工时严禁采用尖锐铁器进行挖探坑。
4、 安全要求: 工人必须戴安全帽进场, 并接受入场教育。基槽内有工人作业时, 基坑上必须有人监护。随时与坑内工人联系。上下传递工具严禁抛掷。

审核人
交底人
接受交底人

本表由施工单位填写。

DB11/T808-
技术交底记录
( 表C2-5)
编号
DLG-002
第1页共4页
工程名称
西南热电中心配套热网热力管线工程
丽泽路( 柳村路-菜户营桥-右安门桥)
分部工程名称
竖 井
分项工程名称
挡土墙及锁口圈梁
施工单位
北京西亚建筑市政工程有限责任公司
交底日期
12月7日
交底内容:
一、 技术要求
⑴、 根据现场实际情况, 锁口圈梁施工后, 先在锁口圈梁上砌筑360mm挡土墙, 砖砌挡土墙高度根据场地情况进行调整, 挡土墙顶面高出现况地面10cm。圈梁主筋为12根φ25, 箍筋为φ12@300, 插筋为φ18@ 800。
⑵、 锁口圈梁工序流程: 测量放线→挖探沟→土方开挖→浇筑C15混凝土垫层→绑扎圈梁钢筋→预插初衬竖向连接筋→支搭圈梁模板→浇筑C25圈梁混凝土→养护→拆模→挡土墙砌筑。
⑶、 土方开挖采用机械开挖, 开挖前为确保地下管线的安全, 采用在工作坑施工范围内人工开挖十字探沟, 查清确无管线后再使用挖掘机等机械设备进行土方开挖。
⑷、 锁口圈梁为矩形现浇钢筋砼结构, 结构断面尺寸均为宽×高=1000mm×600mm, 浇筑C25混凝土, C15垫层100mm厚。
其中丽泽路( 柳村路-菜户营桥) 段8座竖井锁口圈梁净空尺寸为:
1#为11700mm×8200mm
2#为11300mm×6900mm
3#为11500mm×7700mm
5#为9200mm×8100mm
8#为8800mm×8200mm
10#为7800mm×9700mm
13#为10700mm×8200mm
15#为10700mm×8200mm
其中丽泽路( 菜户营桥-右安门桥) 段11座竖井锁口圈梁净空尺寸为:
4#为8000mm×7500mm
审核人
交底人
接受交底人

本表由施工单位填写。
DB11/T808-
技术交底记录
( 表C2-5)
编号
DLG-002
第2页共4页
工程名称
西南热电中心配套热网热力管线工程
丽泽路( 柳村路-菜户营桥-右安门桥)
分部工程名称
竖 井
分项工程名称
挡土墙及锁口圈梁
施工单位
北京西亚建筑市政工程有限责任公司
交底日期
12月7日
交底内容:
5#为10200mm×8000mm
6#为10500mm×8500mm
7#为10400mm×8200mm
8#为10200mm×8000mm
9#为12200mm×8000mm
11#为10000mm×7500mm
13#为8000mm×7500mm
15#为12200mm×8000mm
17#为12200mm×8000mm
18#为11200mm×9100mm
⑸、 圈梁配筋钢筋保护层: 受力钢筋内外均为40mm
⑹、 圈梁主筋的绑扎接头位置应相互错开。钢筋搭接长度: 42d。
⑺、 锁口圈梁钢筋绑扎完成后, 在初衬拱架内、 外侧位置竖直插入Ф18纵向连接筋, 连接筋间距0.8m, 内外双层交错布置, 纵向连接筋锚入圈梁长度不小于800mm。验收无误后支立侧模, 浇筑混凝土。混凝土应振捣密实, 不得出现蜂窝、 麻面现象。
⑻、 混凝土达到设计强度拆模后, 支立龙门架, 架体验收合格后, 方可进行工作坑初衬施工。
二、 钢筋绑扎要求
⑴、 钢筋绑扎前将砼垫层表面清理干净。钢筋应按设计要求的位置、 钢筋品种、 级别、 规格、 数量等准确安装, 其安装误差必须满足设计和有关规范要求。
⑵、 钢筋的交叉点应用绑丝全部绑扎牢固, 所有绑丝应弯向结构内侧。各受力钢筋的绑扎接头位置应相互错开, 从任一绑扎接头中心至1.3倍搭接长度的区段范围内有绑扎接头的受力钢筋截面积占受力钢筋总截面积的百分率为: 受拉区不得超过25%, 受压区不得超过50%。
⑶、 圈梁主筋的绑扎接头位置应相互错开。钢筋搭接长度: 42d。
审核人
交底人
接受交底人

本表由施工单位填写。
DB11/T808-
技术交底记录
( 表C2-5)
编号
DLG-002
第3页共4页
工程名称
西南热电中心配套热网热力管线工程
丽泽路( 柳村路-菜户营桥-右安门桥)
分部工程名称
竖井
分项工程名称
挡土墙及锁口圈梁
施工单位
北京西亚建筑市政工程有限责任公司
交底日期
12月7日
交底内容:
⑷、 钢筋保护层厚度: 迎水面为40mm, 背水面为40mm, 混凝土标号为C25。
⑸、 所有箍筋或拉结筋弯钩均采用135°弯钩。
⑹、 钢筋安装必须稳定牢固, 并保证在下道工序施工时不松动不变形。
三、 圈梁结构剖面图:

注: 1、 此剖面图适用丽泽路( 菜户营桥-右安门桥) 段4#、 11#、 13#检查室。
2、 单位均为mm。
3、 连接筋每个角都必须设置一根。
审核人
交底人
接受交底人

本表由施工单位填写。
DB11/T808-
技术交底记录
( 表C2-5)
编号
DLG-002
第4页共4页
工程名称
西南热电中心配套热网热力管线工程
丽泽路( 柳村路-菜户营桥-右安门桥)
分部工程名称
.竖井
分项工程名称
挡土墙及锁口圈梁
施工单位
北京西亚建筑市政工程有限责任公司
交底日期
12月7日
交底内容:

注: 1、 此剖面图适用于丽泽路( 柳村路-菜户营桥) 段1#、 2#、 3#、 5#、 8#、 10#、 13#、 15#检查室。丽泽路( 菜户营桥-右安门桥) 段5#、 6#、 7#、 8#、 9#、 15#、 17#、 18#检查室。
2、 单位均为mm。
3、 连接筋圈梁每个角都必须设置一根。
审核人
交底人
接受交底人

本表由施工单位填写。
DB11/T808-
技术交底记录
( 表C2-5)
编号
DLG-003
第1页共2页
工程名称
西南热电中心配套热网热力管线工程
丽泽路( 柳村路-菜户营桥-右安门桥)
分部工程名称
竖井
分项工程名称
龙门架支立安装
施工单位
北京西亚建筑市政工程有限责任公司
交底日期
12月10日
交底内容:
本工程共有施工竖井19座, 东段11座, 西段8座, 竖井龙门架安装如下:
竖井龙门架设计2台5T电葫芦, 横梁采用I40a、 I28a工字钢、 轨道梁采用I28a工字钢、 立柱采用I28a工字钢, 剪刀撑为双角钢对扣( ∟100×100×8mm) 、 水平撑为25槽钢。立柱间距、 横梁跨度按照现场实际情况定, 横梁跨度不得大于8m, 如果大于8m, 必须增加立柱。
1、 龙门架安装工艺流程: 临电设施→基础及预埋件→立柱(焊接)→吊梁( 焊接) →安装电葫芦→焊接支撑→安装附属结构。
2、 基础及预埋件: 根据龙门架安装平面图、 断面图, 测量放线, 精确测出基础各支墩、 预埋件的位置、 高程; 起重架立柱高度、 梁的长度及附属结构尺寸。竖井龙门架除在锁口圈梁上焊接固定外, 其余均采用钢筋混凝土独立支墩, 以支撑架子的自重及吊运重物时所发生的一切荷载。支墩的断面形式为0.8 m×0.8 m×1 m( 长×宽×高) , 现浇C25混凝土, 在基础中预埋16mm厚钢板, 钢板平面尺寸350×350mm,在钢板上焊4根Φ16钢筋, 长1米, 埋入基础混凝土中, 钢筋与钢板焊接饱满、 牢固。
3、 龙门架立柱: 基础混凝土达到设计强度后方可进行立柱焊接, 以便于工字钢立柱与基础连接牢固。立柱吊装采用25T吊车, 对准预埋件位置焊接牢固后再进行另一根立柱吊装; 立柱用I28a工字钢制作, 底部焊在预埋钢板并设加劲肋, 上部与连接横梁采用焊接连接, 立柱与立柱之间斜撑采用双角钢对扣( ∟100×100×8mm) 斜撑。钢支架构件一律满焊, 焊缝高度不大于较薄焊件厚度的1.2倍, 也不得小于1.5 t (t为较薄焊件厚度), 施工安装完毕后凡外露铁件均涂刷两道底漆, 焊缝质量等级二级。
4、 龙门架梁: 立柱焊接完成后, 准备吊横梁, 提升架处横梁采用2根I40a工字钢, 余下重行梁采用I28a工字钢, 横梁与立柱焊接牢固, 焊缝质量等级二级。
审核人
交底人
接受交底人

本表由施工单位填写。
DB11/T808-
技术交底记录
( 表C2-5)
编号
DLG-003
第2页共2页
工程名称
西南热电中心配套热网热力管线工程
丽泽路( 柳村路-菜户营桥-右安门桥)
分部工程名称
Ф4.0m竖井
分项工程名称
龙门架支立安装
施工单位
北京西亚建筑市政工程有限责任公司
交底日期
12月10日
交底内容:
5、 电葫芦及龙门架安装、 支搭完成后, 必须进行空载、 满载试运行并经安检部门检测合格并形成文件后方可投入使用。
6、 龙门架上方外侧端头搭设1.5m宽的休息及操作平台, 平台两侧安装1.2m高的防护栏杆。龙门架顶部均用彩钢瓦搭设挡雨挡雪防护顶棚。
7、 电葫芦应设缓冲器, 轨道两端应设挡板。
8、 设置相应的保护装置: 如防止过卷保护装置、 防止过速保护装置、 限速保护装置、 超负荷和欠电压保护装置、 短路和断电保护装置、 事故停车保护装置等。
9、 各焊接部位必须焊接牢固, 四面围焊, 焊缝饱满。整个龙门架安装完毕后, 统一涂刷防锈底漆一道、 橙红色面漆一道。
10、 龙门架安装图:
