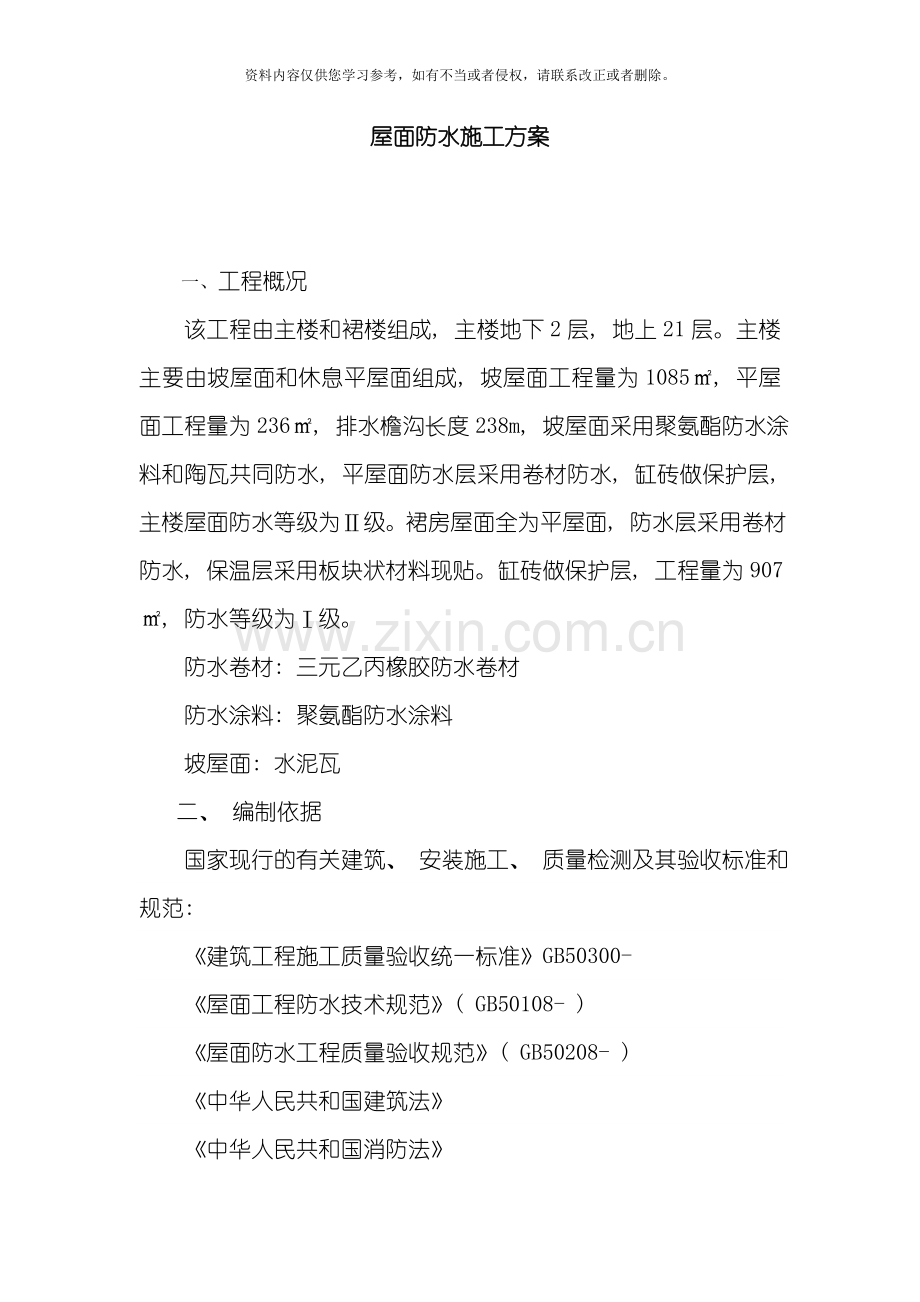

屋面防水施工方案

一、 工程概况
该工程由主楼和裙楼组成, 主楼地下2层, 地上21层。主楼主要由坡屋面和休息平屋面组成, 坡屋面工程量为1085㎡, 平屋面工程量为236㎡, 排水檐沟长度238m, 坡屋面采用聚氨酯防水涂料和陶瓦共同防水, 平屋面防水层采用卷材防水, 缸砖做保护层, 主楼屋面防水等级为Ⅱ级。裙房屋面全为平屋面, 防水层采用卷材防水, 保温层采用板块状材料现贴。缸砖做保护层, 工程量为907㎡, 防水等级为Ⅰ级。
防水卷材: 三元乙丙橡胶防水卷材
防水涂料: 聚氨酯防水涂料
坡屋面: 水泥瓦
二、 编制依据
国家现行的有关建筑、 安装施工、 质量检测及其验收标准和规范:
《建筑工程施工质量验收统一标准》GB50300-
《屋面工程防水技术规范》( GB50108- )
《屋面防水工程质量验收规范》( GB50208- )
《中华人民共和国建筑法》
《中华人民共和国消防法》

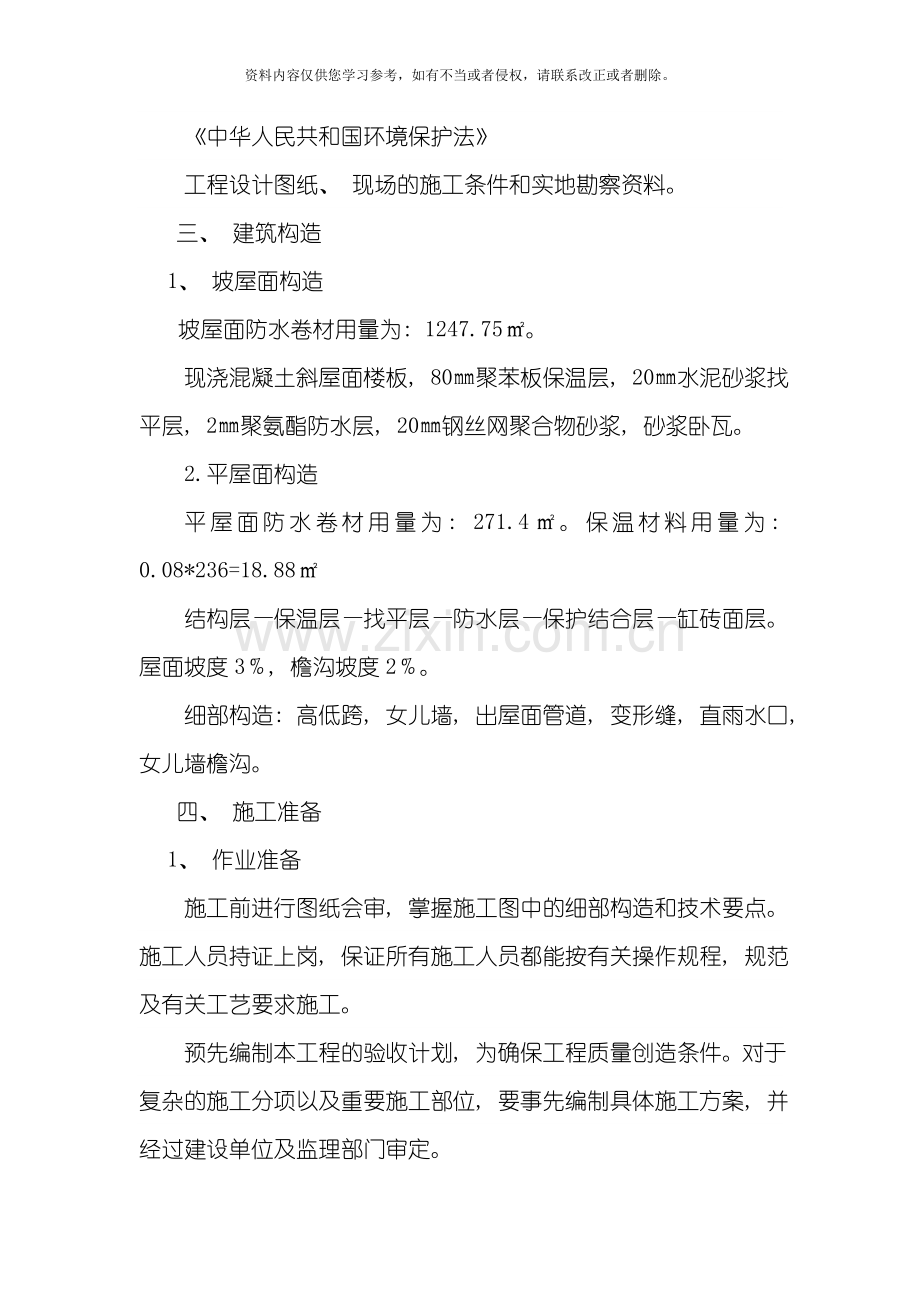

《中华人民共和国环境保护法》
工程设计图纸、 现场的施工条件和实地勘察资料。
三、 建筑构造
1、 坡屋面构造
坡屋面防水卷材用量为: 1247.75㎡。
现浇混凝土斜屋面楼板, 80㎜聚苯板保温层, 20㎜水泥砂浆找平层, 2㎜聚氨酯防水层, 20㎜钢丝网聚合物砂浆, 砂浆卧瓦。
2.平屋面构造
平屋面防水卷材用量为: 271.4㎡。保温材料用量为: 0.08*236=18.88㎡
结构层—保温层—找平层—防水层—保护结合层—缸砖面层。屋面坡度3﹪, 檐沟坡度2﹪。
细部构造: 高低跨, 女儿墙, 出屋面管道, 变形缝, 直雨水口, 女儿墙檐沟。
四、 施工准备
1、 作业准备
施工前进行图纸会审, 掌握施工图中的细部构造和技术要点。施工人员持证上岗, 保证所有施工人员都能按有关操作规程, 规范及有关工艺要求施工。
预先编制本工程的验收计划, 为确保工程质量创造条件。对于复杂的施工分项以及重要施工部位, 要事先编制具体施工方案, 并经过建设单位及监理部门审定。
2、 人员准备
该项目工程人员安排如下:
技术人员: 编制方案、 制定措施、 整理资料、 技术交底。质安人员: 质量安全监督、 工程验收。测量人员: 放线。采购人员: 材料供应及时通知检验。主要施工人员: 清除层面杂质灰尘,涂刷胶粘剂、 铺贴卷材、 表层处理。
3、 材料准备
⑴防水卷材: 三元乙丙橡胶防水卷材
⑵防水涂料: 聚氨酯防水涂料
⑶水泥瓦
4、 施工主要工具
电动搅拌器、 高压吹风机、 铁辊、 铲子、 铁桶、 汽油喷灯、 剪刀、 钢卷尺、 线、 笔等等。
五、 施工工艺
1、 三元乙丙橡胶防水卷材
1.1工艺流程: 基层清理→涂刷基层处理剂→铺设增加层→卷材与基层表面涂胶( 晾胶) →卷材铺贴→卷材压实排气→卷材接头、 收头粘贴、 密封→蓄水试验→做保护层
1.2基层处理: 砂浆或混凝土找平层应抹平压光, 表面应坚实并充分干燥, 基层含水率小于9﹪, 不得有凹凸、 松动、 鼓包、 起皮、 裂缝、 麻面等现象, 用2m直尺检查。检查基层表面平整度, 偏差不得超过5㎜。
1.3涂刷基层处理剂: 用长柄滚刷将基层处理剂涂刷在已处理好的基层表面, 而且要涂刷均匀, 不得漏刷或露底。基层处理剂涂刷完毕, 达到干燥程度( 一般以不粘手为准) 方可施行热熔施工, 以避免失火。
1.4细部附加处理: 对于转角处、 阴阳角部位、 穿出构件以及其它细部节点均应做附加增强处理, 附加层的宽度为1/3幅宽卷材, 平立面平均展开。方法是先按细部形状将卷材剪好, 在细部贴一下, 视尺寸、 形状合适后, 再将卷材的底面用汽油喷灯烘烤, 待其底面呈熔融状态, 即可立即粘贴在已涂刷一道基层处理剂的基层上, 附加层要求无空鼓, 并压实铺牢。
1.5弹线: 在已处理好并干燥的基层表面, 按照所选卷材的宽度, 留出搭接缝尺( 长、 短边搭接宽度均为80㎜) , 将铺贴卷材的基准线弹好, 以便按此基准线进行卷材铺贴施工。
1.6将起始端卷材粘牢后, 持火焰喷灯对着待铺的整卷卷材, 使喷灯距卷材及基层加热处0.3～0.5m施行往复移动烘烤(不得将火焰停留在一处直火烧烤时间过长, 否则易产生胎基外露或胎体与改性沥青基料瞬间分离), 应加热均匀, 不得过分加热或烧穿卷材。至卷材底面胶层呈黑色光泽并拌有微泡( 不得出现大量气泡) , 及时推滚卷材进行粘铺, 后随一人施行排气压实工序。
1.7搭接缝及收头的卷材必须均匀、 全面地烘烤, 必须保证搭接处卷材间的沥青密实熔合, 且有熔融沥青从边端挤出, 并用刮刀将挤出的热熔胶刮平, 沿边端封严, 以保证接缝的密闭防水功能。
1.8保护层施工: 防水层铺贴完毕, 清扫干净, 经蓄水检验合格后, 进行保护层施工。粉料撒铺应均匀, 不得露底, 水泥砂浆保护层的表面应抹平压光, 并设表面
1.9检查验收: 铺贴时边铺边检查, 检查时用螺丝刀检查接口, 发现熔焊不实之处及时修补, 不得留任何隐患, 现场施工员、 质检员必须跟班检查, 检查合格后方可进入下一道工序施工, 特别要注意平立面交接处、 转角处、 阴阳角部位的做法是否正确。
2、 聚氨酯防水涂料
2.1工艺流程: 清扫基层→涂刷底胶→细部附加层→第一层涂膜→第二层涂膜→第三层涂膜和粘石渣→蓄水验收→做保护层及面层
2.2清扫基层: 用铲刀将粘在找平层上的灰皮除掉, 用扫帚将尘土扫干净, 特别是管根、 地漏和排水口等部位要仔细清理。如有油污时, 用钢丝刷和砂纸刷掉。表面必须平整, 凹陷处要用1: 3水泥砂浆找平。
2.3涂刷底胶: 将聚氨酯按比例配合搅拌均匀, 即可使用。用滚动刷或油漆刷蘸底胶均匀地涂刷在基层表面, 不能过薄过厚, 涂刷量以0.2㎏／㎡左右为宜。涂刷干燥后4h以上才能进行下一道工序。
2.4细部附加层: 将聚氨酯按比例配合搅拌均匀, 涂在管道根、 地漏、 阴阳角和出水口等容易漏水的薄弱部位。
2.5第一层涂膜: 将聚氨酯按比例配合后, 倒入拌料桶, 用电动搅拌器搅拌均匀, 用橡胶刮板或油漆刷刮涂一层涂料, 厚度均匀, 从内往外退着操作。
2.6第二层涂膜: 第一层涂膜后, 待不粘手时, 按第一遍材料配比喻法, 进行第二遍涂膜, 刮涂方向必须与第一遍刮涂方向垂直。
2.7第三层涂膜: 第二层涂膜固化后仍, 按前两遍的材料配比, 进行第三遍刮涂, 刮涂量宜为前两遍的一半, 涂完后未固化时可在涂膜表面稀撒干净的石渣, 以增加与水泥砂浆覆盖层的粘结力。
六、 细部节点的附加处理
1、 一般强部节点的附加处理: 在铺设大面卷材防水层之前, 应先在排水和变形比较集中的细部节点( 如屋面女儿墙周围泛水、 檐口、 天沟、 板端缝、 地下工程平面与垂直面的转角处, 后浇带等) 做好附加防水层, 具体做法见国家标准《屋面工程技术规范》和《地下防水工程技术规范》。对于多层设防的各类防水工程, 可不铺设连续附加层。
2、 屋面女儿墙及地下立墙的收头
卷材防水层的收头方式应根据结构形式来确定。典型的收头做法有以下几种, 每种收头做法均需用止水马蹄膏或搭接密封膏进行密封。
垂直收头: 在固定前先在压条位置的卷材背后嵌涂止水马蹄膏, 然后采用机械固定方法对卷材收头进行固定, 最后用搭接密封膏封严金属压条外沿。
3、 水落口: 水落口杯应用细石混凝土或掺108胶带水泥砂浆嵌固与基层接触处应留出宽20㎜,深20㎜的凹槽, 嵌填密封材料, 并做成以水落口为中心比天沟低30㎜的洼坑, 并在周围直径500㎜范围内应先涂基层处理剂, 再涂2㎜厚度密封膏, 并宜加一层胎体增强材料, 然后做一层卷材附加层, 深入水斗不少于100㎜, 上部剪开将四周贴好, 再铺贴天沟卷材层, 并剪开深入水落口, 用密封膏封严。
水落口防水构造:

1-防水层2-附加层3-密封材料 4-水落口杯 1-防水层 2-附加层 3-密封材料 4-水落口
4、 变形缝防水构造

1-密封材料 2-金属或高分子盖板
3-附加层 4-金属压条钉子固定 5-水泥钉
5、 直雨水口构造

6、 檐口与檐沟防水构造

7、 出屋面管防水构造

1-防水层 2-附加层 3-密封材料 4金属箍
六、 质量控制项目和控制措施
1、 屋面施工时, 应建立各道工序的三检制度及自检、 互检和专检, 并有完整的检验记录。
2、 防水层严禁有渗漏现象。
3、 防水层及变形缝、 檐口、 泛水、 水落口、 女儿墙、 预埋件等处的细部做法, 必须符合设计要求和屋面工程技术规范的规定。
4、 卷材防水层的铺贴和搭接、 接头, 应符合设计要求和屋面工程技术规范的规定, 应粘结牢固, 无空裂、 损伤、 滑移、 翘边、 起泡、 折皱等缺陷。
5、 卷材防水层的基层应符号排水要求, 平整洁净, 无起砂、 空鼓和松动现象, 阴阳角处应呈圆弧形或钝角; 防水层无积水现象。
6、 找平层含水率低于9﹪, 并经检查合格后, 方可进行防水层施工。
7、 涂膜应涂刷均匀, 厚度满足设计要求, 不漏底。保护层和防水层粘结牢固, 紧密结合, 不得有损伤。
8、 涂膜上下两道涂刷应垂直。
七、 成品保护及安全注意事项
1、 材料无毒。
2、 施工过程中, 未干之前不得上人和堆放物品。施工人员应穿软质胶底鞋, 严禁穿带钉的硬底鞋。在施工过程中, 严禁非本工序人员进入现场。
3、 防水层做完后, 先做蓄水试验, 合格后, 进行下一道工序。
4、 防水层上堆料放物, 都应轻拿轻放, 并加以方木铺垫。
5、 施工用的小推车腿均应做包扎处理, 防水层如搭设临时架子, 架子管下口应加板材铺垫, 以防破坏防水层。
6、 防水层验收合格后, 及时作好保护层, 施工时必须防止施工机具如手推车或铁锨损坏防水层。
7、 施工中若有局部防水层破坏, 应及时采取相应的补强措施, 以确保防水层的质量。
8、 存放材料地点和施工现场必须通风良好。
