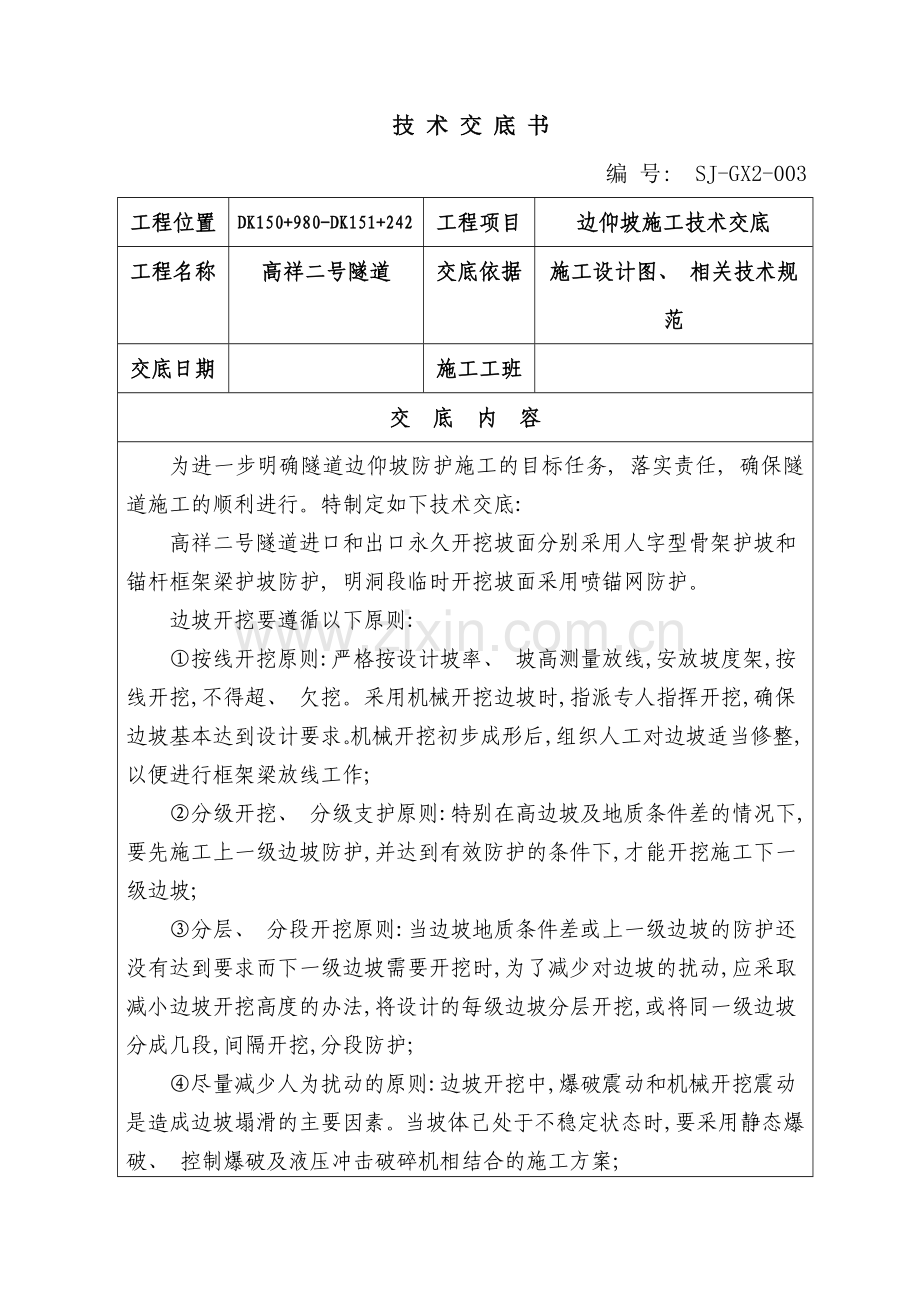

技 术 交 底 书
编 号: SJ-GX2-003
工程位置
DK150+980-DK151+242
工程项目
边仰坡施工技术交底
工程名称
高祥二号隧道
交底依据
施工设计图、 相关技术规范
交底日期

施工工班

交 底 内 容
为进一步明确隧道边仰坡防护施工的目标任务, 落实责任, 确保隧道施工的顺利进行。特制定如下技术交底:
高祥二号隧道进口和出口永久开挖坡面分别采用人字型骨架护坡和锚杆框架梁护坡防护, 明洞段临时开挖坡面采用喷锚网防护。
边坡开挖要遵循以下原则:
①按线开挖原则:严格按设计坡率、 坡高测量放线,安放坡度架,按线开挖,不得超、 欠挖。采用机械开挖边坡时,指派专人指挥开挖,确保边坡基本达到设计要求。机械开挖初步成形后,组织人工对边坡适当修整,以便进行框架梁放线工作;
②分级开挖、 分级支护原则:特别在高边坡及地质条件差的情况下,要先施工上一级边坡防护,并达到有效防护的条件下,才能开挖施工下一级边坡;
③分层、 分段开挖原则:当边坡地质条件差或上一级边坡的防护还没有达到要求而下一级边坡需要开挖时,为了减少对边坡的扰动,应采取减小边坡开挖高度的办法,将设计的每级边坡分层开挖,或将同一级边坡分成几段,间隔开挖,分段防护;
④尽量减少人为扰动的原则:边坡开挖中,爆破震动和机械开挖震动是造成边坡塌滑的主要因素。当坡体己处于不稳定状态时,要采用静态爆破、 控制爆破及液压冲击破碎机相结合的施工方案;
⑤做好坡面排水、 及时排除险情的原则:边坡开挖后,植被剥离,坡体松动,大气降雨更容易渗入边坡岩土体内,改变了坡体内水原来的流动状态,也改变地表水径流条件,从而形成边坡失稳的条件,因此要解决好地下水和地表水的问题。
一、 喷锚网防护
( 一) 施工工艺流程

开挖修整边坡坡面
锚杆安装
项目队及监理检查
布置锚杆孔位
钻 孔
锚杆制作
挂设钢筋网
编制钢筋网
喷射C20砼
养 护

喷锚网支护施工工艺流程
( 二) 施工要点
1、 基本要求
1) 喷锚网加固坡面应按坡面开挖顺序由上至下分层、 分级防护。
洞口临时开挖坡面开挖后先初喷一层C20混凝土3cm保护层, 然后打入Φ22砂浆锚杆,线路左侧每根长3.5m, 右侧每根3m, 梅花型布置, 间距1.2m×1.2m, 钢筋网采用φ8钢筋, 网格间距25cm×25cm, 再复喷7cm砼。
明暗分界处直立开挖面: 石质部分喷8cm混凝土; 土层及强风化层喷混凝土8cm, 钢筋网采用φ8钢筋, 网格间距25cm×25cm, 开挖范围内锚杆采用6m长Φ25复合纤维锚杆, 间距1.2m×1.2m, 其余范围采用Φ22砂浆锚杆, 锚杆长9m, 间距1.2m×1.2m。
施工中应避免后一层开挖对前一次锚喷支护的破坏。
2) 喷射砼施工前应清除坡面松动和风化的岩石与浮土, 并将坡面整修平整。
3) 对于有地表径流的地段或地下水出露处, 要先设置排水设施先引水后再喷射砼, 引水管口不得让喷射砼堵塞。
2、 施工要点
2.1锚杆施工
1) 根据设计要求定出孔位并做出标记, 孔位允许偏差为±100mm。对于坡面显示地质条件较差时可对钻孔适当加密。钻孔作业时, 施钻角度正确, 垂直坡面。
2) 选取φ42mm钻头进行钻孔。钻孔要圆而直, 钻孔方向宜尽量与主要结构面垂直, 锚杆钻孔深度应大于锚杆设计长度10cm。砂浆锚杆深度的允许偏差为±50mm。为保证钻孔顺直, 保证锚固安装质量, 应使用十字钻头或纽扣钻头。
3) 清孔: 用高压风将钻孔中的岩粉、 石渣吹出, 钻孔被堵塞时使用凿岩机重新疏通。
4) 锚杆安装及注浆: 锚杆安装时, 锚杆配件应安装正确, 锚杆与岩面锚固牢靠, 其入孔深度满足规范要求( 入孔深度不得小于锚杆长度的95%) , 并加设锚垫板, 锚垫板150mm×150mm×6mm。
锚杆安装完毕后即进行注浆作业, 制备水泥浆要严格按照设计水灰比进行, 注浆压力达到终压0.4MPa时, 停止注浆进行下一个锚杆孔注浆作业, 直至注浆作业完毕。
5) 钢筋网焊接: φ8钢筋网现场直接加工。保证钢筋焊接网的质量。钢筋网搭接长度为2个网格。钢筋网应与锚杆连接牢固, 并与初喷面密贴。
6) 喷射砼要点:
①用高压风将所有待喷面吹净, 吹除待喷面上的松散杂质和灰尘;
②调整适宜风压与输料速度, 使拌和料均匀、 连续地从喷嘴喷出; 使喷嘴与受喷面间保持1.5～2m的垂直距离, 以便获得最大的压实力和最小的回弹。喷射混凝土应覆盖钢筋网3cm以上。
③采取合理的喷射顺序和合理的喷射方法。先喷角隅、 低洼, 后喷平面; 喷嘴横过岩面做圆形或椭圆形移动, 喷射混凝土分片、 分段进行, 自下而上喷射, 每段长度不大于６米。
④合理控制喷层厚度, 埋设控制喷射混凝土厚度的标志。水平喷射合理的喷层厚度为4～6cm, 喷层太厚会出现流淌、 脱落现象, 喷层太薄会出现回弹率增加; 为防止层间脱落、 起皮现象前后层喷射的时间间隔应为1h。
二、 坡面永久防护
( 一) 人字型骨架护坡防护
隧道进口处永久开挖坡面开挖完毕后, 即可进行人字型骨架防护施工。
1、 骨架设置参数
人字型骨架支骨架设计截面尺寸为0.5m( 宽) ×0.7m( 高) , 骨架间净距为3m;主骨架为0.6m( 宽) ×0.7m( 高) , 骨架间净距为6m。顶端0.1m高度留设宽度0.4m的矩形凹槽。骨架嵌入护坡深度为0.6m。
骨架底部基础及顶、 侧边应设C25混凝土加固。
骨架大样图详见下图。

2、 施工工艺
①骨架施工前应按照设计型式尺寸挂线放样, 开挖沟槽。
②骨架底部基础及顶、 侧边应设C25混凝土。
③施工时应自下而上逐条浇筑骨架, 骨架应与边、 仰坡密贴, 骨架表面或流水面应平顺。
④骨架浇筑完毕后应及时进行养护, 保证骨架强度。
3、 种植植物
依据设计, 骨架内人工挖坑种植火棘、 紫穗槐, 间隔布置, 植物株间播撒百喜草草种。
①坡面应平整、 密实、 湿润。铺、 种植物后, 应加强养护管理, 直至植物成长覆盖坡面。
②移植的草皮应与基面钉合牢固, 表面平整; 骨架应嵌入坡面与草皮平齐相接。
③种草防护的草籽应均匀、 全部落入坡面, 应及时覆盖表土并适当拍压, 做好保护措施。
④喷播植草应按设计要求施工, 喷播材料与草( 灌木) 种子应按配比充分搅拌均匀, 清理好的坡面应提前湿润, 喷洒应自下而上进行, 草籽喷洒应均匀, 不得流淌。

( 二) 锚杆框架梁骨架
1、 框架梁设置参数
框架梁节点处长锚杆采用φ32中空锚杆。长锚杆均配钢垫板( 尺寸150mm*150mm*6mm) , 钢垫板需与边坡骨架主筋焊接连接。锚杆间距为3.0m, 与水平面倾角15°～35°。具体见框架梁横断面图。

2、 施工要点
锚杆施工工艺同喷锚网施工中锚杆施工。
锚杆施工完毕后, 进行框架梁施工, 框架梁采用C30钢筋混凝土现场立模施工, 与坡面垂直施做, 分段施工时预留钢筋, 不同施工地段的接头预留于伸缩缝处, 否则应按新旧混凝土施工要求对连接处进行处理。
框架梁浇筑完毕后, 应及时进行养护工作。
在坡面封顶和护脚处C25混凝土。
框架梁内采用喷混植生防护, 喷混植生护坡所采用的锚杆分为短主锚杆与短辅锚杆, 短主锚杆采用HRB335Φ16钢筋, 锚杆长3m; 短辅锚杆采用HPB235φ12钢筋, 锚杆长1m, 间距2.0m, 每一框架内布置如图所示。锚杆框架内采用喷混植生防护时, 对一个框架内锚杆根数不得少于5根, 且间距不得大于2.0m。锚杆一端设置弯钩, 其端部15cm及弯钩部分涂防锈漆防锈。短锚杆锚头采用弯钩与框架梁主筋焊接或绑扎牢固。支架与锚杆采用焊接连接。
每3.0m间距交错布置φ49mm仰斜泄水孔, 孔深1.5m, 内置φ42mmPVC花管。
三、 质量检查
洞口边仰坡防护要随开挖随进行, 每一台阶开挖完成后即防护该层坡面。边仰坡防护要严格按照设计图纸施工。
工程采用的材料、 构配件和设备的外观、 规格、 型号和质量进行验收, 经项目部试验工程师报监理工程师取样检查认可, 合格后方可使用。
各工序应按施工技术标准进行质量控制, 每道工序完成后应进行检查, 并形成记录。工序之间应进行交接检验, 上道工序应满足下道工序的施工条件和技术要求; 相关专业工序之间的交接检验应及时经项目队质检员和监理工程师检查认可。未经检查或经检查不合格的不得进行下道工序施工。
严格按照《客运专线铁路隧道工程施工质量验收暂行标准》( 铁建设[ ]160号) 和下列检验方法及频率自检合格后、 及时联系质检员和监理工程师检查认可, 以确保施工顺利进行。
( 一) 喷射混凝土锚杆防护
喷射混凝土锚杆的允许偏差、 检验数量及检验方法应符合下表的规定。

喷射混凝土锚杆的允许偏差、 检验数量及检验方法
序号
检验项目
允许偏差
施工单位检验数量
检验方法
1
锚杆孔深
-50mm
按锚杆数量每坡面抽样检验10%
尺量
2
锚杆间距
+50mm
按锚杆数量每坡面抽样检验10%
尺量
3
锚杆长
-30mm
按锚杆数量每坡面抽样检验10%
尺量
喷射混凝土防护各部的允许偏差、 检验数量及检验方法应符合下表的规定。
喷射混凝土防护各部的允许偏差、 检验数量及检验方法
序号
检验项目
允许偏差
施工单位检验数量
检验方法
1
平面位置
±50mm
每段护坡抽样检验4点
经纬仪测
2
底面高程
±50mm
每段护坡每50m长抽样检验3点
水准仪测
3
坡顶高程
-20mm, 0
每段护坡每50m长抽样检验3点
水准仪测
4
坡 度
0.5%
每段护坡每50m长抽样检验3点
吊垂线
注: 每段护坡长不足50m按50m计。

( 二) 骨架防护
骨架护坡各部允许偏差、 检验数量及检验方法
序号
检验项目
允许偏差
施工单位检验数量
检验方法
1
平面位置
+50mm
每段护坡抽样检验4点
水准仪测
2
基底高程
+50mm
每段护坡每50m长抽样检验3点
水准仪测
3
坡顶高程
-20mm, 0
每段护坡每50m长抽样检验3点
水准仪测
4
骨架净距
+50mm
每段护坡每50m长抽样检验6处( 上、 中、 下部各2处)
尺量
5
骨架宽度及边槽高度
≥设计值
尺量
6
骨架厚度及嵌置深度
≥设计值
尺量
7
护肩、 镶边及基础厚度、 宽度
≥设计值
每段护坡每50m长抽样检验3组
尺量
8
踏步宽度、 厚度
≥设计值
每踏步抽样检验1处
尺量
9
坡面平整度
≤30mm
每段护坡每50m长抽样检验3处
2.5m长直尺量测
注: 每段护坡长不足50m按50m计。
( 二) 、 植物防护
1、 一般规定
边坡植物防护施工质量应符合下列要求, 并按《铁路路基边坡绿色防护技术暂行规定》进行验收。
2、 主控项目
边坡植物防护的种类及数量应符合设计要求。检验数量: 施工单位全工点检验。监理单位平行检验20％。检验方法: 观察。
边坡植物防护的防护范围应符合设计要求, 并应沿坡面连续覆盖。检验数量: 施工单位全工点检验。监理单位平行检验20％。检验方法: 观察、 尺量。
3、 一般项目
边坡植物防护覆盖率、 成活率及检验标准应符合下表的规定。

植物防护覆盖率、 成活率及检验标准
序号
项 目
覆盖率( %)
成活率( %)
施工单位检验数量
检验方法
1
一
般
地
区
植草防护
土质路基边坡
85
—
每段护坡每100m长抽样检验3条带
尺量、 计面积
2
石质路基边坡
70
—
尺量、 计面积
3
种植藤本植物、 灌木、 乔木防护
土质路基边坡
—
80
点数、 统计计算
4
石质路基边坡
—
70
点数、 统计计算
5
干
旱
地
区
植草防护
土质路基边坡
65
—
尺量、 计面积
6
种植藤本植物、 灌木、 乔木防护
—
70
点数、 统计计算
7
寒
冷
地
区
植草防护
土质路基边坡
80
—
尺量、 计面积
8
石质路基边坡
70
—
尺量、 计面积
9
种植藤本植物、 灌木、 乔木防护
土质路基边坡
—
75
点数、 统计计算
10
石质路基边坡
—
70
点数、 统计计算
注: 一条带指边坡上从顶至底带宽为3m的护坡。

交底人: 年 月 日
