智能家居解决方案商用型

41

资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。

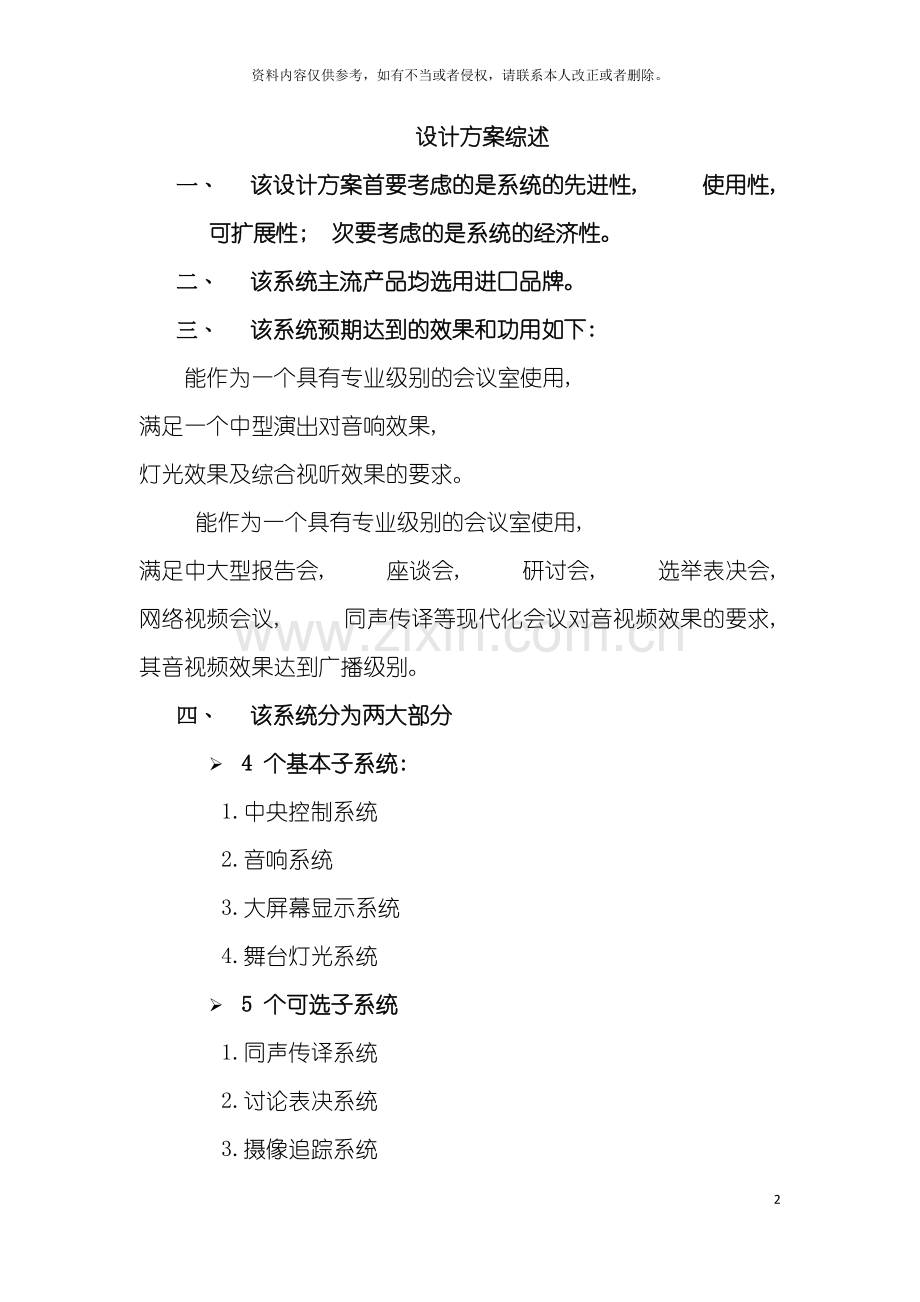

设计方案综述
一、 该设计方案首要考虑的是系统的先进性, 使用性, 可扩展性; 次要考虑的是系统的经济性。
二、 该系统主流产品均选用进口品牌。
三、 该系统预期达到的效果和功用如下:
能作为一个具有专业级别的会议室使用, 满足一个中型演出对音响效果, 灯光效果及综合视听效果的要求。
能作为一个具有专业级别的会议室使用, 满足中大型报告会, 座谈会, 研讨会, 选举表决会, 网络视频会议, 同声传译等现代化会议对音视频效果的要求, 其音视频效果达到广播级别。
四、 该系统分为两大部分
Ø 4 个基本子系统:
1.中央控制系统
2.音响系统
3.大屏幕显示系统
4.舞台灯光系统
Ø 5 个可选子系统
1.同声传译系统
2.讨论表决系统
3.摄像追踪系统
4.远程会议系统
5.交互式白板系统

五、 设计原则
1. 先进性原则
遵循有关国际标准和国内外有关的规范要求; 采用当今最新和尖端的 IT, 通信, 多媒体会议室处理等的成熟技术。
2. 标准化原则
严格按照国际和国家标准设计, 特别是要提供标准接口, 使系统具有较高的兼容性, 能够与其它国内外主流厂家的设备系统平滑连接和互通。
3. 可靠性原则
系统结构集成度高, 能够保证 7*24 小时不间断地稳定可靠运行, 适应工作环境能力强, 故障率低。
4. 灵活和可扩展性原则
要考虑今后网络和业务的发展, 留有充分的扩充余地, 能够方便地实现音频系统的扩展与升级。
5. 经济实用性原则
在满足系统各项性能指标和功能要求的前提下, 应力求较小的投入成本, 追求较高的性能价格比。

六、 系统原理
众对声光和信息技术及培训教学的需要, 我公司根据贵单位实际情况的需求, 决定以实用、 好用、 节约为原则建设会议室。 一般会议室包括以下几个部分:
音响系统 功放, 调音台, 音箱, 麦克风, 周边设备等。
显示系统 投影机, 摄像机, 等离子电视, 幕布, 信号源(如 DVD, 录像头等)。
控制系统 视频分配器 中央控制主机, 控制面板, 灯控台, 各种音视频矩阵, 各种音 响、 灯光部分多种演出及多功能会议需要。 各种面光, 顶光, 侧光, 追光, 电脑灯及其它效果灯。
本系统特点: 声光效果好, 采用大屏幕显示, 图文清晰。可直接显示分辨率为:1024*768 的计算机信号和各种视频信号。亮度高, 适用于各种演出及多功能会议需要。

系统结构图: (不包含舞台灯光)

6.1 音响系统
由于多功能会议室有对语音清晰的中高音的需求和文娱演出有对声场低音浑厚, 中音饱满和高音明亮的要求。根据多功能会议室的实际功能需要, 结合我 们在设计此类音响系统方面的丰富经验, 我们确定了采用集中式与分散式相结合的分组控制安装方式的音箱布局, 建立一套立体声扩声系统。
6.1.1 音响设计平面布局

布局说明:本图旨在标识音箱在会议室安置的大致位置。具体位置需要根 由于会议室要求整个声场必须有主席台主导性及整个会场的声场均匀, 而且 要有较高的清晰度; 因此在会议室内, 我们将主音箱(2 只) , 放置主席台前方 的两侧, 主要确保提供声像的一致性。 只辅音箱放置在会议室左右两侧及后侧, 以补充中后场声场的不足。这样既保证了会场的有效声压级, 又保证了声场均匀 度和清晰度, 使观众都能感受到中低音效果和听到轻柔清晰的音乐及语言声, 使我们的设计真正达到理想完美的效果。

6.1.2 音响系统功能
本会议系统应具备的功能如下:
1)满足一般文艺演出以及语音传声功能。
2)系统采用 LR 立体声扩声方式, 能够完整的覆盖整个观众区。
3)听众区内声压分布均匀, 系统具有足够的反馈前扩声增益。
4)充分考虑系统的实用性, 安全性和稳定性。
5)所有扩声设备及系统设计应达到国际先进水平, 性价比合理, 而且具有完善 的售后服务体系。

6.1.3 音响系统原理图

6.2 会议系统
6.2.1 手拉手会议系统:该系统由一个会议主机, 一个主席单元, 和若干个代表单元组成, (最多可连接 260 个代表 单元) , 每一台中央处理器可连接 60 个 话筒单元, 增加扩展器可支持 118 个单 元 (地址为 1-118) 主席话筒具有优先主讲功能, , 可灵活的控制代表单元的发言, 有效的控制和管理会议的进行, 且手拉手系统能最大限度的抑制啸叫, 保证发言者声音的清晰。

6.2.2 音箱:会场设置主音箱两只, 辅音箱两只, 本系统按照音乐语言兼用扩声系统一级标准设计, 我们选 用了具有能够承受大功率输出能力, 音质优美的专业音响设备组成扩声系统, 以 满足主观听感要求。 系统中的所有设备均选用我司经销的技术先进, 成熟; 性能卓; 质量可靠的 国际知名品牌, 以保证设计目标的实现和系统运行的可靠性。

6.3 图象显示系统
6.3.1 投影机 影机的配置也要求较高, 需要投影机具备相当的亮度, 对比度与分辨率。对 投影机的要求, 不同环境场所有很大不同, 我们在作工程时, 根据现场投影实际的需要, 配置不同性能的产品。
6.3.2 投影屏幕
采 120 英寸玻珠幕布, 屏幕的种类较多, 按功能可分为反射式和透射式两大 根据普通会议室情况来看, 会议都在环境光较强的白天进行, 因此一般宜选择反 射式可伸缩的电动白塑幕, OLIOA 120 英寸电动幕布它的增益高, 视角大, 几乎 可达 150 度, 电动式收放自如, 特别适合会议室实况显示, 会议演示用。

6.4 控制系统
实现多功能厅各种电子设备的集中控制和管理。 能够傻瓜化的操作系统的开启/关闭, 一键切换设备信号; 设备的启动能够按照一定的顺 序执行, 防止多个设备同时启动瞬间电压较大对设备造成的危害; 投影机采用高 性能的 RS-232 串口技术控制, 稳定性能要高, 无丢码现象; 要求整个系统可靠 性高, 扩展灵活, 升级迅速; 尽量多的体现出各种设备的卓越功能, 让所有设备 工作在最佳状态, 发挥设备的最大功效; 能够控制 DVD, 录像机, MD 进行播放, 停止, 暂停等功能; 能够控制投影机, 进行开/关机, 输入切换等功能, 并能够控 制电动吊架, 屏幕, 实现上升, 停止, 下降等功能; 能够控制实物展台进行放大, 缩小等功能; 能够控制音量, 进行音量大小的调节功能; 能够控制 A/V 矩阵, VGA no lo g 类, 根据安装形式可分为固定屏幕的伸缩屏幕, 从质地上分玻璃珠幕, 金属幕等。会议室解决方案 矩阵, 实现音视频, VGA 信号自动切换控制功能; 能够控制房间的灯光和窗帘, 自动适应当前的需要; 能够控制投影机升降机自动升起与降落。
产品特性:
【使用便捷】 在正面板含有 RJ45, VGA 等通用接口, 使用者可经过面板直接连接笔记本 电脑的网络接口, 视频接口和各种 USB 外接设备。设计更加人性化, 使用户操 作更加方便。
【性能稳定】 采用强弱电分体设计, 符合强弱电分离的国际规范。 配有 12DV 恒流变压器, 在强电模块装有全制式环保开关电源 80V-260V。使其具有很高的稳定性和安全性。
【应用广泛】 经过可编程的 RS-232 连接口, 可连接各种型号的投影机, 且波特率, 数据位, 停止位和校验位是可调的, 大大提高了它的使用范围。
【技术参数: 】外带通用红外学习器, 经过 PC 可进行码值监测, 使用更简单, 存储更可靠 全面支持 Windows9x/ /xp 操作系统 内置 4X2 AV 矩阵, 带预览功能, 视频带宽达 100MHz 内置 3X1 VGA 信号切换器(带 2 路电脑音频输入) 内置专业数码音量模块 四路红外控制, 能够控制投影机, DVD 等红外遥控设备 两路 RS-232 可编程接口, 可与 PC 实现可靠的数据传递会议室解决方案 通用强电模块控制, 可控制电动屏幕, 投影机电源 投影机控制电源具有自动延时关闭功能, 更好的保护投影机 大屏幕 VFD 反馈显示屏, 具有万年历时间显示, 可实时掌握当前操作状态 高品质, 大批量生产, 有较高的兼容性和稳定性, 有较高的性价比 全制式环保电源(110V-240V)适合任何地区使用 操作面板内嵌在主机上, 操作更加可靠, 方便, 性能更加稳定 操作面板上留有常见接口, 设计更加人性化, 使用更加便捷 外形尺寸(mm):246L×166W×50H

6.5 舞台灯光系统
l 舞台灯光设计原则
舞台灯光系统设计是遵循舞台艺术表演的规律和特殊使用要求进行配置的, 其目的在于将各种表演艺术再现过程所需的灯光工艺设备, 按系统工程进行设计配置, 使舞台灯光系统准确、 圆满地为艺术展示服务。
1. 创造完全的舞台布光自由空间, 适应一切布光要求;
2. 为使该系统能够持续运行, 适当加大储备和扩展空间;
3. 系统的抗干扰能力和安全性作为重要设计指标;
4. 高效节能冷光新型灯具被引入系统设计中;
5. DMX512数字信号网络技术被引入系统设计的各个环节之中。

l 舞台灯光系统工艺设计要求:
1．该系统工艺设计和设备配置具有综合剧场的使用功能, 在短时间内可轮换多种不同剧种的灯光操作方案。
2．该系统设计能够从一种照明方案快速转换到另外一种照明方案, 转换时间在2小时内完成。
3．该系统允许使用全部配置的各种类型灯具和其它补充设备。
4．该系统设计有足够的安全性和存储容量, 整个系统在不中断主电力供应的前提下, 对主控台进行持续的诊断检查。
5．该系统中的设备完全符合舞台背景噪声的技术要求, 空场状态下, 所有灯光设备开启时的噪声及外界环境噪声的干扰不高于NR25, 测试点1M效果器材的噪声不大于30dB。
6．系统的扩展能力是该系统设计之初有意预留的, 如电力硅控容量、 网络容量, 待日后资金充裕或新技术出现, 使本系统不至于因设计不足而大面积修改或更新, 达到节省资金和快速适应变化的需求。

l 舞台灯光系统设计说明
舞台灯光灯位布置的顶光、 区位构成布光阵列, 舞台各部位均有布光点, 杜绝死区, 可灵活多变地按需组合。
( 1) 顶光系统设计配置
顶光作用是对舞台纵深的表演空间进行必要的照明, 顶光配置中采用的各种灯具, 大大地提高了光的透光性, 透光率比当前国产镜提高了150%, 遮光叶设计美观新颖, 四页设置合理, 遮光效果好, 可作舞台顶光布光或染色用。
A. 配置灯具分布如下:
舞台上空, 共设有20道顶灯吊杆。
其中每道顶光分别用不同数目的灯具: PD-JG150 1KW螺纹聚光灯24台(配换色器)、 PD-JG1501KW平凸聚光灯40台(配换色器)、 PD-P64(配换色器)40台、 PH750-26( 750W) 成像聚光灯64台(配换色器)和( DJD) LD1000R影视舞台柔光灯36台及彩熠2KW电脑摇头灯16台。
B．灯具的排列及投射方法:
第一道顶光与面光相衔接照明主演区, 衔接时注意人物的高度, 可在第一道顶光位置作为定点光及安置特效灯光, 并选择部分灯加强表演区支点的照明; 第二道至第十道可向舞台后直投、 也可垂直向下投射、 可加强舞台人物造型及景物空间的照明。前后排光相衔接, 使舞台表演区获得比较均匀的色彩和亮度。
( 2) 电脑灯设计配置
考虑到智能化灯具是２１世纪舞台照明的必然发展趋势, 为了满足各种演出灯光需要, 舞台灯光设计配置了16台电脑灯摇头灯。
电脑灯主要布置在舞台上空的顶光灯杆上, 采用ＤＭＸ信号控制, 经过网络接点连接电脑控制台, 可任意调整灯具投射角度, 亮度, 变换图案, 光束大小, 颜色等功能, 确保满足演出对电脑灯变化要求。
( 3) 灯光换色器设计配置
安装在部分灯具上的换色器, 其作用舞台光、 染色、 色彩变化、 衬托剧情, 达到多姿多彩的效果。
换色器配置:
选用WD－512－08A系列电脑换色器136个。

l 舞台灯光控制设备配置

( 1) 灯光控制台
灯光控制台选用英国”Strand”公司300系列125型光路电脑调光台, 此调光台使用品质保证的Genius Pro操作软件, 此软件支持中小型控制台的预置或追踪模式操作。电脑灯控制是斯全德300系列控制台的又一标准特性, 它经过智能鼠标追踪球实现。
具有80多年生产、 制造、 销售、 设计经验的全球性公司, 其产品的可靠和先进性为我们的选择及业主的使用提供了信心。
( 2) 调光硅柜
调光硅柜选择的是英国”Strand”公司CD80－A数字调光硅柜。
数字硅柜是实现大功率负荷调光的载体, 亦是调光系统的核心硬件。CD80－A硅柜是采用数字解码触发控制技术的、 具有高控制精度、 高性能的调光器。它的DMX输入接口采用光电隔离技术, 高精度、 高速度的数字触发系统( 调光范围1-100%, 调光曲线10条, 调光精度1024级) 。抗干扰强、 调试简单, 系统不受温度、 电压等环境影响, 系统不需调试就可达到国家标准一级机规定的输出电压一致性的指标, 不需要进行出光点、 一致性的维护性调整。系统采用ISP在线系统可编程大规模集成电路, 硬件可靠性得到了提高, 软件上采用”看门狗”技术和容错技术, 即使受到外电网和传输线强烈干扰, 能自动检测配电系统, 在配电电压波动时可自动修正触发导通角, 抑制灯光闪动, 保证自身正常工作。硅柜与调光台是以光电隔离方式传输信号, 避免了因漏电、 静电等意外原因导致烧毁调光台的事故。硅柜具有调光记忆最后一场功能, 一旦主、 副控制都出故障, 也能保证正常演出。可设置9级预热值, 以延长灯具寿命,机内固化的10条调光曲线完全能够满足各种演出的需要。设有两个输入接口, 可同时接收数字和模拟控制台信号。每个功率单元都具有直通开关, 而且各功率单元能够在任何情况下任意互换, 为保证演播厅在综艺节目, 文艺演出晚会的现场演出 、 拍摄、 直播, 节目录制等要求方面提供了保证, 而且为电脑灯, 激光效果, 变色灯, 换色器等设备的应用提供充分的兼容效果和扩展功能,完全满足各种演出的需要。

6.6 同声传译系统
作为智能化办公楼宇, 特别是像国家商检总局具有特别职能业务的商务办公写字楼, 在当今时代, 在其日益国际化的商务交流工作中一定离不开”同声传译音频会议系统”。当前在各种国际性会议和商务交流过程中, ”同声传译音频会议系统”使得无论参会者来自哪个国家、 使用何种语言、 都能够准确地进行语言交流。经过它使来自世界各地的人们都能够无障碍地进行学术交流、 国际谈判和贸易洽谈。
同声传译音频会议系统由于其在会议、 商业会谈、 国际交流、 集团研讨等各项业务的开展过程中显示出极其重要的作用, 因此它是高档智能办公写字楼必备语言无障碍国际交流的系统设备。
同声传译系统是针对各级人大、 政府机关、 国际性会议、 公众论谈、 集团董事会等场所需求而设计的专业会议系统。全套系统具有: 硬件设计高度可靠、 翻译语言清晰、 用户操作直观明了、 产品功能多种多样等优点。
同声传译系统采用了多项业内领先的专利及专有技术, 每款产品都有其不同的功能特点与定位, 以达到最大限度的满足不同客户群体应用需求的目标。
主要设备简介
1.1红外发射主机

◆ 高度保密性,杜绝外来恶意干扰及偷听。
◆ 适用于小、 中到大型国际会议厅或户外会场。
◆ 具有自动电平控制功能(ALC)。
◆ 超强抗干扰能力,不受灯光及无线通讯器材的干扰。
◆ 连接简单快捷,降低工程难度也减少工程费用 。
◆ 采用当前最先进的锁相环技术。
◆ 外观设计符合人体工程学,精巧流畅。
◆ 具有多组译音输出信道可作录音用。
◆ 具有多组语音输入信道,可同时调制发射多达6种语种。
◆ 主机独有的测试功能,可对应语种数量产生多种不同频率的声音,方便系统调试。
◆ 具有输入电平指示功能,可直接显示 输入电平的大小。
◆ 可安装在标准19英寸机柜。

1.2 红外辐射器
◆ 超强发射能力,距离可达30米(25W)及20米(15W)。
◆ 多路信道采用同一处发射单元。
◆ 具有多种发射功率(15W/25W)的机型,可
根据会场面积选择配置。
◆ 能够固定安装(配置万向支架)或用三角支
架安装。
◆ 半值发射角: ±22º。

1.3 译员台
◆ 全新数控化设计
◆ 采用耳罩式耳机( *****)
监听发言
◆ 具有个人音量调节及自动啸叫功能
◆ 具有同一通道互锁功能, 确保通道与语种
之间的一一对应
◆ 具有消咳功能, 当翻译人员咳嗽时, 可防止咳嗽声传出
◆ 当发言者发言速度过快时, 能够按下请求按键( SLOW) 要求发言者放缓讲话
速度
◆ 具有间接翻译开关( REPLAY) 。当翻译人员听不懂发言者的语言时, 可经过\
监听其它翻译人员的译音再进行第二次翻译
◆ 可配合连接红外线语言分配系统使用
◆ 可让两位翻译人员轮流使用同一台翻译单元。
◆ 可同时进行12种语言同声传译功能( 包括原声通道)

1.4 红外接收单元
◆ 轻巧的接收器,配合耳机使用,让使用者倍感觉轻松舒适。
◆ 6信道语言选择。
◆ 各信道收听互不相干扰,推钮式选台。
◆ 音量可自由调节大小。
◆ 操作简单,携带方便。
◆ 外观设计精巧流畅,符合人体工程学。
◆ 接收单元电源采用可充电电池,可连续工作长
达40小时。
◆ 精美的吊带,可将接收机悬挂于胸前,也可放在上衣口袋。
◆ 在红外线发射的有效范围内,接收单元数量的增加不受限制。
◆ 不受会场座位限制,在信号发射范围内可任意走动
系统连接图

6.7 投票表决系统
民主化进程的不断发展, 投票表决在会议中的应用越来越多, 传统的投票表决方式已不能满足现代会议快节奏、 高效率、 自动化的要求。数字投票表决系统有效地解决了这些问题: 代表们在自己的座位上就能投票表决, 省却了以往排队投票的步骤; 系统会即时统计并在会场投影显示出投票表决结果, 节省了收集统计的人工与时间、 避免了人为错误的发生、 节省了与会代表等待结果的时间。
本系统适用于各级人大会议、 党政会议或其它会议, 功能齐全, 稳定可靠, 款式新颖。可随用户需要选择从几十人至几千人使用。

控制设备的功能及说明:
1．1 EM-820的功能:
★功率: 550W。常规产品一台主控机最多可带60组的发言设备, 增加附加设备最多可连接150组以上的发言设备。
★具有四组9P-DIN插座用于系统多路连接 。
★内置电话藕合器, 远方与会人员, 能够经过电话参加会议
★配有音频输入; 配有录音输出端
★内置2 X 50W功放并具高低音调节。
★内置1W监听喇叭并具音量调节。
★内置音调处理器。(高低音调节)。
★系统音量独立可调。
★具有AUX输入独立音量可调。
★具有9位LED系统音频动态指示灯。
★面板具有数码显示和多种工作模式指示灯。
★具有三个模式功能设置按键: ”系统模式设置按键(Mode)””数量设置键(Set)””功能确认键(Enter)”
★支持多种会议模式:自由讨论模式(Free)、 轮替模式(Fifo)、 限制发言模式(Limit)。
A自由发言模式(Free):列席单元能够自由按键发言, 并于发言后自行按键关闭。
B轮替模式: 可设定同时发言人数1至15只。
C限制模式(Limit): 可任意设定1到15支列席单元限制发言。
a主席模式可选(C.only): 能够选择主席专有和主席普通模式。
b主席音乐提示音可选(Music): 能够选择有或无。
c自动关机可选(A. off): 能够选择要或不要自动关机功能。
★有一组有线话筒输入接口, 独立音量调节。
★高保真音质、 自动抑制啸叫功能。
★能够为视像中央处理器提供电源和数据通讯口。
★具有BAL接口能够方便的连接各种效果器。
★本机采用220V~交流供电。
★可平放置于台面或安装于19英寸标准机柜中。

．1.2 HT-6600扩展主机功能:
    当会议中发言设备达到60支时, 一台HT-6600无法满足其需要, 此时就需要扩展主机来提供电源。
★功率: 550W
★具有四组9P-DIN插座用于系统多路连接或连接其它扩展主机。
★本机采用220V~交流供电。
★可平放置于台面或安装于19英寸标准机柜中。

2．0列席单元
频率响应: 100-13000Hz
灵敏度: -44dB±2dB
授话参考距离: 20-120cm

外观尺寸: 205mmX150mmX55mm
麦克风管高500mm
净重: 0.9kg
电子音量数码显示

 2．1．代表单元特性
★采用全新数控化设计。
★能够发言与聆听。
★单元由系统主机供电。输入电压为24V, 属于安全范围。
★单元具有9P-DIN插座用于系统”T”型连接
★内置高保真扬声器及外接耳机插孔
★可绕式电容麦克风, 并配可更换式防风罩
★话筒杆具有加长型可供选择
★麦克风具有发言单键( TALK) 与指示灯,可控制发言状态
★麦克风网头具有环形红色光环可显示麦克风发言状态
2．2主席单元特性
★主席单元具有代表单元的所有特性外还具有以下特性:
★系统中主席单元不受限制功能的限制,并可置于回路中任意位置。
★系统中主席单元在系统中的数量及放置位置不受限制
★具有一组耳机输出插孔和一组无线MIC输入
★具有强制切断列席单元麦克风发言的优先功能和主席优先的提示音, 且不受其它主席单元的强制切断。
★具有主席专有模式

3.0 EM-6000V表决主机:
EM-6000V表决主机用于表决数据的收集和给表决代表单元提供电源。表决主机具有两组9P-DIN插头, 可用于系统两路连接, 每台主机能够连接64台表决器。表决主机具有两组主机级联接口,能够实现多级机联,系统经过主机级联,能够达到4096台的代表设备。适用于各种大、 中、 小型会议场合。系统配有专用的”T”型连接线, 以一线通的方式连接, 安装方便简单。

4．   0投票表决会议系统控制软件
本软件安全性强、 保密性强。采用交互式操作界面, 使得操作简单易学。本控制软件工作于WindowsXP平台,使用时, 需要安装到电脑的硬盘上。控制软件具有多种会务管理功能,系统软件能够时时检测表决子机的工作状况, 能够方便工作人员操作和时时了解系统的工作状态。

5．0视频分配卡安装及电脑设置说明
视频分配卡用于输出表决结果的视频信号。( 双VGA 1024X768或S—VIDEO) 高性能双屏显示, 安装于控制电脑内, AGP插口。

6.0连接参考图

6.8 摄像追踪系统
红外跟踪系统与无线定位话筒结合, 除了能清晰拾取主讲人/听众的声音外, 还能够自动识别主讲人/听众的位置, 并实时自动控制摄像头跟踪拍摄, 确保在主讲人/听众在任意走动的情况下, 自动跟踪系统仍能准确、 实时地跟拍主讲人/听众, 并能根据主讲人/听众与摄像机距离的远近自动控制摄像机的变焦, 使主讲人/听众画面大小始终保持在预先设置的范围值内。
  传统的简单跟踪拍摄, 只能随着信号的移动而"紧盯"目标, 拍出来的画面, 呆板、 单一, 并不能满足高水准的拍摄需求。AVA红外跟踪系统在传统跟踪拍摄的基础上, 创造性的引入逻辑切换思维。
  在跟踪拍摄过程中, AVA红外跟踪系统可根据现场的使用环境, 将整个跟踪区域划成板书区、 讲台区、 交互区、 听众区4大区域。经过记录主讲人行走的位置、 行为变化, 作为摄像头切换的触发信号。使用多路摄像头, 对4大区域进行多达6组拍摄画面的自动切换。所有切换画面均由预先设置的逻辑关系自动控制, 无需人为控制, 贴近专业导演镜头切换思维。
l 系统特点:
1、 使用红外技术, 跟踪过程不受其它运动物体干扰。
2、 使用定位/无线话筒一体移动装置, 不需安装固定检测装置。
3、 采用主动方式检测移动目标、 自动锁定移动目标。
4、 使用定位/无线话筒, 摄像机就能自动跟踪, 活动区域没有限制。
5、 采用全景摄像机监视移动区域, 方便灵活定义活动区域。
6、 实现全自动的跟踪功能, 连接结构简单, 安装实施方便。
7、 支持移动幅度定义, 减少画面抖动, 使跟踪画面更加平稳、 流畅。
8、 独立硬件设备, 能够配合第三方设备使用。
9、 抗干扰能力强, 经过编码方式建立专用通讯通道、 在强光及日常光线下也不受影响。

l 产品描述:
主讲人自动跟踪系统

GTS-1000自动跟踪系统

GTS-1000主讲人自动跟踪系统, 与领夹无线话筒结合, 除了能清晰拾取主讲人的声音外, 还能够自动识别主讲人位置, 并实时自动控制摄像头跟踪拍摄, 确保在主讲人任意走动的情况下, 自动跟踪系统仍能准确、 实时地跟拍主讲人, 并能根据主讲人与摄像机距离的远近控制摄像机的变焦, 使主讲人画面大小始终保持在预先设置的范围值内。

听众自动跟踪系统

WTS-1000跟踪系统

WTS-1000听众跟踪系统, 与无线手持话筒结合在一起, 当听众发言时, 只需打开无线话筒, 就能对听众的声音进行清晰拾音, 同时摄像机自动对听众进行跟踪拍摄。当听众发言完毕只需关闭话筒, 自动跟踪系统就能自动回复到预先设定的场景。

6.9 远程会议系统
主要包含电话会议, 网络会议, 视频会议。 　　
一般的远程会议系统指的是视像会议系统, 将语音和视频图像远程交互共享。对于计算机内的数据交互, 传统的方式是转换成视频后传输, 这种方式会使图像质量和实时交互性大幅下降。随着会议内容数据化的发展需要, 交互式书写系统适时出现, 弥补了这一不足。 　　交互式书写系统将笔输入技术、 触摸技术、 平板显示技术、 网络技术、 办公教学软件等多项技术综合于一体, 将传统的显示终端提升为功能强大的人机交互设备。在不同尺寸的书写屏上, 用户能够实现书写、 批注、 绘画以及电脑操作。经过网络交互功能, 能够实现异地数据和批注内容共享, 与远程音视频会议系统完美结合。此系统在会议、 教学、 培训、 指挥、 设计、 查询、 控制等领域具有广泛的应用前景。

l 电话会议系统
电话会议也称作远程会议, 是一种经由PSTN网络渠道, 借助多方互联的信息手段, 把分散在各地的与会者组织起来, 经过电话进行业务会议的沟通形式。电话会议具备方便快捷、 实用高效的特点, 节约了大量的交通、 场地、 和时间成本, 深受广大业务繁忙、 惜时如金的商务人士喜爱。
产品优势
　　1、 顾客只需拨打您公司独有的会议室总机号码输入密码即可进入会议室。
　　2、 不受时间、 区域限制, 随时随地、 想开就开。 　
3、 独享的八位总机号码, 方便快捷、 永不遗忘。
4、 针对公司内不同级别的会议需求, 同一总机号码下可设立多个会议室。
5、 客户谁打谁付费, 无需购买任何硬件设备, 为企业节约大量费用。

l 网络会议系统
网络会议又称远程协同办公, 它能够利用互联网实现不同地点多个用户的数据共享。网络视频会议是网络会议的一个重要组成部分, 而根据会议对软硬件的需求程度, 大致能够将其分为硬件视频、 软硬件综合视频、 纯软件视频三种形式。 　　
网络会议系统是个以网络为媒介的多媒体会议平台, 使用者可突破时间地域的限制, 经过互联网实现面对面般的交流效果。系统采用先进的音视频编解码技术, 保证产品清晰的语音和视频效果; 强大的数据共享功能更为用户提供了电子白板、 网页同步、 程序共享、 演讲稿同步、 虚拟打印、 文件传输等丰富的会议辅助功能, 能够全面满足远程视频会议、 资料共享、 协同工作、 异地商务、 远程培训以及远程炒股等各种需求, 从而为用户提供高效快捷的沟通新途径, 有效降低公司的运营成本, 提高企业的运作效率。
优点
网络会议最直接的优点就是节省了大量的人力和财力。重庆市妇联粗略算了一笔账: 组织150人开会, 租场地、 会议资料费、 餐费等开支要耗费5万元左右。召开网络会议, 按每个参会单位节约1000元计算, 150个单位可节约15万元, 再加上市妇联节约5万元会议费, 整个会议大约可节约20万元。
不但如此, 包括QQ群会议在内的网络会议, 既能节约成本, 增加效率, 也能增强会议的亲和力。网络会议一改传统会议”官说兵听”的惯例, 参会人员都能够在网上发言交流讨论。 　　有人指出, 传统意义上的会议可能发放红包或纪念品, 组织者还会以会议之名行公款旅游之实, 而网络会议会在很大程度上让这种腐败会风无处落脚, 并使干群关系更和谐。现在看来, 这个观点也是不无道理的。

l 视频会议系统
视频会议系统是指两个或两个以上不同地方的个人或群体, 经过传输线路及多媒体设备, 将声音、 影像及文件资料互相传送, 达到即时且互动的沟通, 以完成会议目的之系统设备。该系统是一种典型的图像通信。在通信的发送端, 将图像和声音信号变成数字化信号, 在接收端再把它重现为视觉、 听觉可获取的信息, 与电话会议相比, 具有直观性强, 信息量大等特点。会议电视系统不但能够听到声音, 还能够看到会议参加者, 共同面对商讨问题, 研究图纸、 实物, 与真实的会议无异, 使每一个与会者确有身临其境之感。这套系统还能够同时提供文件传真、 静止图文传递等一系列辅助服务项目, 还能够广泛用于现场教学、 现场办公、 商务谈判等多种领域。
远程会议系统的实用价值
当前远程会议系统的使用范围越来越广, 包括企业、 政府、 个人等用户使用远程会议系统的比例也在上升, 而这一系统的产生很大程度上提高了沟通和工作效率。 　　
远程会议系统的使用对于异地合作、 出差、 信息传递等都有着非常好的作用, 这一系统包括视像会议系统, 交互式书写系统等, 一般的远程会议系统指的是视像会议系统, 将语音和视频图像远程交互共享。对于计算机内的数据交互, 传统的方式是转换成视频后传输, 这种方式会使图像质量和实时交互性大幅下降。随着会议内容数据化的发展需要, 交互式书写系统适时出现, 弥补了这一不足。而交互式书写系统将笔输入技术、 触摸技术、 平板显示技术、 网络技术、 办公教学软件等多项技术综合于一体, 将传统的显示终端提升为功能强大的人机交互设备。在不同尺寸的书写屏上, 用户能够实现书写、 批注、 绘画以及电脑操作。经过网络交互功能, 能够实现异地数据和批注内容共享, 与远程音视频会议系统完美结合。此系统在会议、 教学、 培训、 指挥、 设计、 查询、 控制等领域具有广泛的应用前景。

6.10 交互式白板系统
交互式电子白板也支持复印, 将电子白板直接与打印机连接, 经过特定的白板笔进行板书, 需要打印时, 只需按下面板上的打印键即可实现彩色或黑白打印。还能够作为教学电子白板使用, 将电子白板与计算机相连, 此时的电子白板就相当于一个面积特别大的手写板, 能够在上面任意书写、 绘画并即时的在计算机上显示, 文件保存为图形文件。此功能一般需要一个专用的应用程序支持。如果经过特定的应用程序, 交互式电子白板就能够经过网络与其它办公室、 会议室进行交流, 实现网络会议。 　　交互式电子白板按原理能够分为五大类: 电磁感应、 红外、 超声波、 电阻压感、 CCD等。 　　每种技术都有不同的特点和优势, 在市场上占有一定的份额。国际权威市场调查机构的分析报告中表明, 近年国际市场上, 压力感应技术的电子白板占据市场主导地位, 占有大约2/3的市场分额, 其次是超声波及红外技术, 占有大约1/6的市场分额。国外有松下, 东芝, 普乐士创友等品牌, 国内则有金旗, 雅谷, 鸿合, 吉大·博硕, 华奇, 巨龙, 投影指挥官等品牌。

定位原理
　　交互式白板的定位原理[1]
(1)压感技术:
　　使用压感输入方式的电子白板, 相当于计算机的一个触摸屏, 当教师用手指或笔触及屏幕上所现实的选项时, 计算机会自动处理相当的操作。其实这种电子白板内部有两层压感膜, 当白板表面某一点受到压力时, 两层膜在这点上形成短路, 电子白板的控制器检测出受压点的坐标值, 经接口送如计算机。
(2)激光技术:
　　使用激光跟踪原理的电子白板两侧各有一激光发射器。电子白板启动后, 激光发射器发出激光扫射电子白板表面, 特质笔具有感应激光的功能, 这样教师使用感光笔在电子白板上操作时, 激光发射器会扫描到感光笔的位置。
(3)电磁波技术:
　　电磁感应式白板采用一支能够发射电磁波的笔, 在白板水平和垂直两个方向排列着接受线圈膜。当笔靠近接收线圈膜时, 线圈商会感应到笔发射出的电磁波。离笔越近, 线圈膜感应到的电动式越高。
(4)红外线技术:
　　由密布在显示区四周的红外线接收和发射管构成水平和垂直方向的扫描网格, 形成一个扫描平面网, 当有物体阻挡住网格中的某对水平和垂直扫描线时, 就能够经过被阻挡的水平和垂直方向的红外线位置确定X、 Y坐标。
(5)超声波技术:
　　在屏幕的两边放置两个按固定距离分布的超声波接收装置, 用于定位的笔是一个超声波发射器, 当笔移动在屏幕的表面时, 所发射的超声波沿屏幕表面被接收器检测到, 由接收到超声波的时间能够换算笔与两个接收器的距离。
