落地架四级技术交底.doc

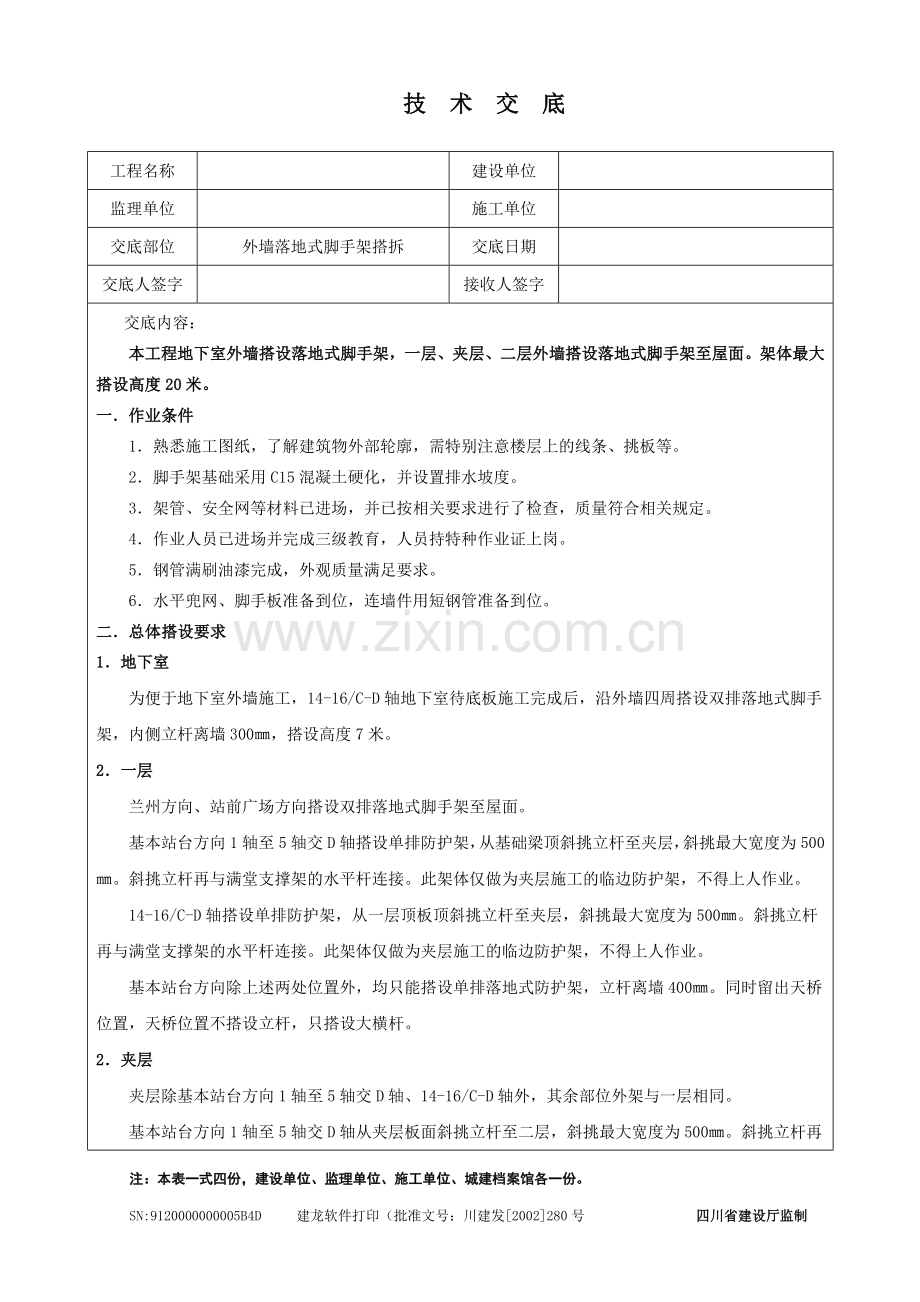

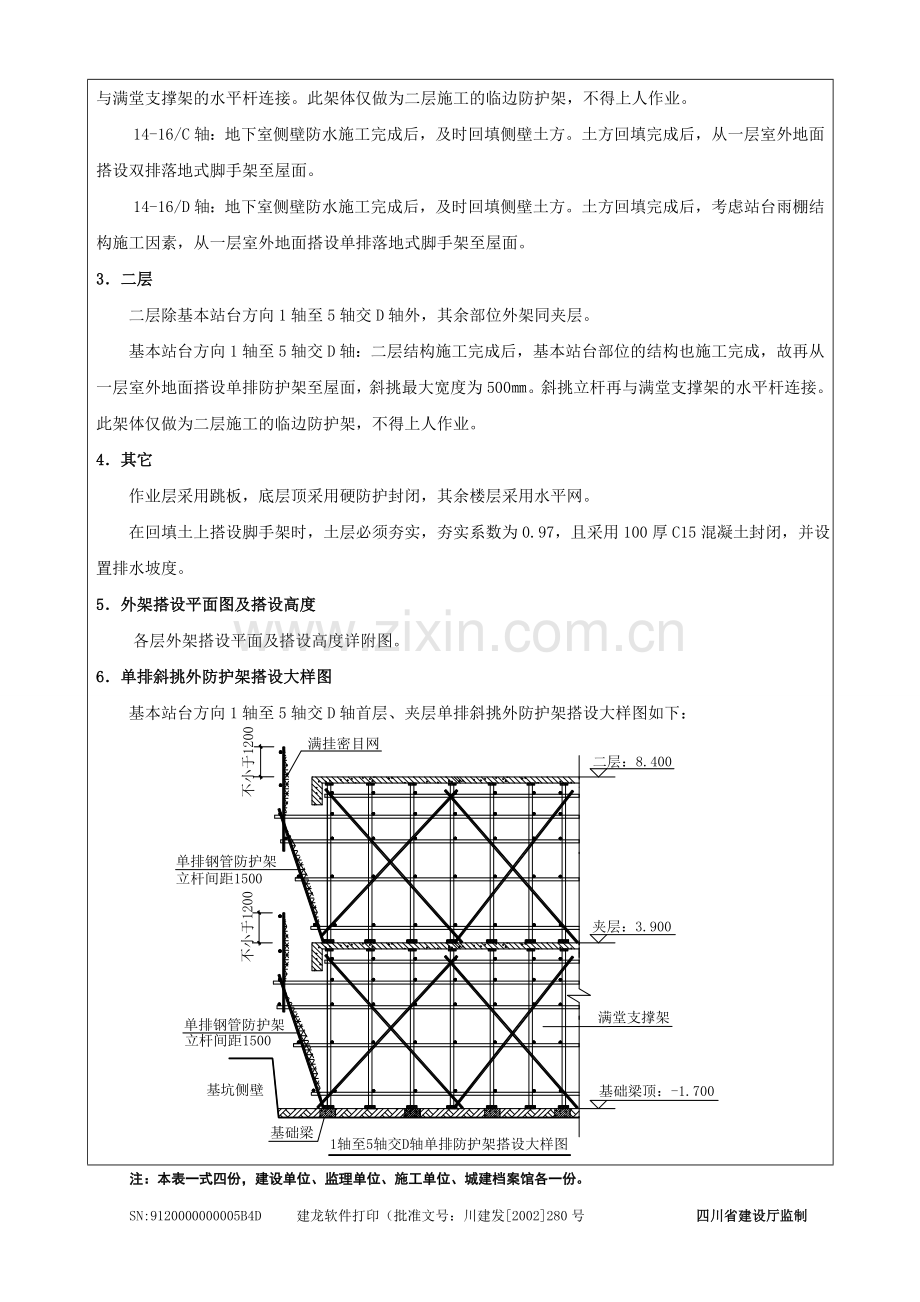

技 术 交 底工程名称建设单位监理单位施工单位交底部位外墙落地式脚手架搭拆交底日期交底人签字接收人签字交底内容： 本工程地下室外墙搭设落地式脚手架，一层、夹层、二层外墙搭设落地式脚手架至屋面。架体最大搭设高度20米。一作业条件1熟悉施工图纸，了解建筑物外部轮廓，需特别注意楼层上的线条、挑板等。2脚手架基础采用C15混凝土硬化，并设置排水坡度。3架管、安全网等材料已进场，并已按相关要求进行了检查，质量符合相关规定。4作业人员已进场并完成三级教育，人员持特种作业证上岗。5钢管满刷油漆完成，外观质量满足要求。6水平兜网、脚手板准备到位，连墙件用短钢管准备到位。二总体搭设要求1地下室 为便于地下室外墙施工，14-16/C-D轴地下室待底板施工完成后，沿外墙四周搭设双排落地式脚手架，内侧立杆离墙300，搭设高度7米。2一层兰州方向、站前广场方向搭设双排落地式脚手架至屋面。基本站台方向1轴至5轴交D轴搭设单排防护架，从基础梁顶斜挑立杆至夹层，斜挑最大宽度为500。斜挑立杆再与满堂支撑架的水平杆连接。此架体仅做为夹层施工的临边防护架，不得上人作业。14-16/C-D轴搭设单排防护架，从一层顶板顶斜挑立杆至夹层，斜挑最大宽度为500。斜挑立杆再与满堂支撑架的水平杆连接。此架体仅做为夹层施工的临边防护架，不得上人作业。基本站台方向除上述两处位置外，均只能搭设单排落地式防护架，立杆离墙400。同时留出天桥位置，天桥位置不搭设立杆，只搭设大横杆。2夹层夹层除基本站台方向1轴至5轴交D轴、14-16/C-D轴外，其余部位外架与一层相同。基本站台方向1轴至5轴交D轴从夹层板面斜挑立杆至二层，斜挑最大宽度为500。斜挑立杆再与满堂支撑架的水平杆连接。此架体仅做为二层施工的临边防护架，不得上人作业。14-16/C轴：地下室侧壁防水施工完成后，及时回填侧壁土方。土方回填完成后，从一层室外地面搭设双排落地式脚手架至屋面。14-16/D轴：地下室侧壁防水施工完成后，及时回填侧壁土方。土方回填完成后，考虑站台雨棚结构施工因素，从一层室外地面搭设单排落地式脚手架至屋面。3二层二层除基本站台方向1轴至5轴交D轴外，其余部位外架同夹层。基本站台方向1轴至5轴交D轴：二层结构施工完成后，基本站台部位的结构也施工完成，故再从一层室外地面搭设单排防护架至屋面，斜挑最大宽度为500。斜挑立杆再与满堂支撑架的水平杆连接。此架体仅做为二层施工的临边防护架，不得上人作业。4其它 作业层采用跳板，底层顶采用硬防护封闭，其余楼层采用水平网。 在回填土上搭设脚手架时，土层必须夯实，夯实系数为0.97，且采用100厚C15混凝土封闭，并设置排水坡度。5外架搭设平面图及搭设高度各层外架搭设平面及搭设高度详附图。6单排斜挑外防护架搭设大样图基本站台方向1轴至5轴交D轴首层、夹层单排斜挑外防护架搭设大样图如下：14轴至16轴交D轴、16轴交C-D轴单排外防护架搭设大样图如下：三具体要求1连墙件连墙件采用400长48*3.5短钢管预埋在楼板内，间距双排为两步三跨，单排为两步两跨。短钢管预埋位置为外架立杆位置（即立杆与安全网接缝处），以便于连墙件从接缝处伸出拉住外排立杆，不破坏安全网。因本工程层高较高，故需在框架柱中部按要求设置连墙件。连墙件及外架搭设图如下：2防护落地架二层采用木模板全封闭，作业层采用脚手板网。中间层隔层采用水平兜网封闭，墙体与外架内侧立杆之间用水平兜网封闭严密。3基础外架基础在土层上时，采用100厚C15混凝土封闭，并设置排水坡度。四施工方法做好搭设的准备工作按房屋的平面形状放线铺设垫层按立杆间距排放底座放置纵向扫地杆逐根树立立杆，随即与纵向扫地杆扣牢安装第一步大横杆（与各立杆扣牢）安装第一步小横杆第二步大横杆第二步小横杆加设临时抛撑（上端与第二根大横杆扣牢，在装设两道连墙杆后可拆除）第三、四根大横杆和小横杆设置连墙杆接立杆加设剪力撑铺脚手板绑护身栏杆和挡脚板立挂密目安全网验收使用。1 搭设参数双排落地架搭设：脚手架从地面开始搭设，立杆纵距为1500mm，立杆横距800mm，离墙300 mm，步距为1800mm，扫地杆距地0.2m。采用大横杆在下布置，搭接在小横杆上的大横杆根数为2根。连墙件布置方式为二步三跨，连接方式为扣件抱箍连接。单排落地架搭设：脚手架从地面开始搭设，立杆纵距为1500mm，立杆距墙400mm，步距为1800mm，扫地杆距地0.2m。连墙件布置方式为二步二跨，连接方式为扣件抱箍或预埋短钢管连接。2施工方法l 搭设作业要求落地架立杆底部加设垫板，在裸露土层上时必须硬化。搭设前对脚手架杆、配件进行严格检查，禁止使用规格和质量不合格的杆、配件。搭设作业前必须在统一指挥下进行，严格按操作程序进行。按施工设计放线，标定立杆位置，确保脚手架外观质量。周边脚手架从一个角部开始向两边延伸交圈搭设。开始搭设时，在设置第一排连墙件前，设置抛撑，以确保构架和架上作业人员的安全。剪力撑、斜杆等整体拉结杆件和连墙件，随搭升的架子一起及时设置。脚手架处于顶层连墙件点之上的自由高度不大于2步。落地脚手架立杆底端之上200mm处一律设纵向和横向扫地杆，并与立杆连接牢固。l 杆配件的技术要求立杆的对接扣件交错布置，两相邻立杆接头不设在同步同跨内，两相邻立杆接头高度方向错开的距离不小于500mm，各接头中心距主节点的距离不大于步距的1/3。纵向水平杆设于横向水平杆之下，立杆的内侧用直角扣件与立杆扣接牢固。纵向水平杆长度不小于3跨，且不小于6m，用对接扣件连接，对接头应交错布置。同步纵向水平杆必须四周交圈设置。每一主节点处设置一根横向水平杆，并用直角扣件与纵向水平杆扣接牢固。扣件要拧紧扣牢，拧紧力矩在4060Nm之间。位于主节点处固定横向（或纵向）水平杆，剪力撑等扣件的中心线距主节点距离不大于150mm。对接扣件的开口向上或向内设置。杆件在结扎处之端头伸出盖板边缘长度不小于0.1m。l 连墙件的要求在每层结构上预埋短钢管，用于拉杆固结；遇框架柱时，与框架柱采用抱箍连结，如下图所示。柱拉结遇框架柱时，与框架柱采用钢管、扣件抱箍连接。连墙杆呈水平设置，尚不能水平设置时，与脚手架连接的一端应下斜连接，不应采用上斜连接。连墙点不得取消，不能设置的位置应在附近补强。l 剪刀撑的设置本工程外脚手架设置剪力撑，剪力撑的设置符合如下要求：剪刀撑随脚手架的搭升及时设置。剪刀撑沿脚手架高度方向连续设置。剪刀撑沿脚手架水平方向连续设置。剪刀撑要求联系57根立杆。剪刀撑与地面夹角在4560之间。剪刀撑斜杆用旋转扣件固定于与之相交的横向水平杆的伸出端或立杆上。旋转扣件中心线距主节点距离不大于150mm。剪刀撑斜杆接头应采用搭接连接，搭接长度不小于1m，并等距离设置3个旋转扣件固定，主杆伸出端部扣件的长度不小于10cm。剪刀撑立面图剪刀撑搭接示意图五架体质量验收构架结构符合前述的规定和设计要求，个别部位的尺寸变化应在允许的调整范围之内。节点的连接可靠，其中扣件的拧紧程度应控制在扭矩达到4065Nm之间。脚手架立杆垂直度应1/300，且应同时控制其最大垂直偏差值。当架高20时为不大于75mm。纵向钢管平杆的水平偏差1/250，且全架长的水平偏差值不大于50mm。作业层安全防护措施等需符合上述要求。脚手架的验收和日常检查按以下规定进行，检查合格后，方允许投入使用或继续使用：搭设完毕，投入使用前。连续使用达到6个月继续使用时。施工中途停止超过15天，再重新使用之前。在遭受暴风、大雨、大雪、地震等强力因素作用之后，继续使用之前。在使用过程中，发现有显著的变形、沉降、拆除杆件和拉结以及安全隐患存在的情况。六架体拆除拆除前应对脚手架作一次全面的检查，清除所有多余物件，并设立拆除区，禁止非作业人员进入。脚手架搭拆人员必须是经过考核的专业架子工，并持证上岗。脚手架的拆除作业应按确定的拆除程序进行，连墙件只能在拆到该层时才许拆除，严禁在拆架前先拆连墙件。拆除程序是：安全网护身栏脚手板大横杆小横杆立杆斜撑杆拉杆水平挑杆。在拆除过程中，凡松开连接的杆件、配件应及时拆除和运走，避免误扶、误靠已松脱连接的杆件。拆下的杆件、配件以安全的方式运出或吊下，严禁向下抛掷。在拆除过程中，做好配合工作，严禁单人进行拆除较重杆件等危险性作业。拆除顺序自上而下逐层拆除，不容许上、下两层同时拆除，并尽量将拆除面保持在同一水平面，避免产生过大的高差。拆除的构件应及时分类堆放，以便运输、保管。七其它1定期对外架沉降、垂直度等情况进行监测（特别是回填土区域内）。2小横杆伸出外侧立杆100mm。3立杆接长接头按规范要求错开。4小横杆可适当向内侧立杆伸出部份，以便于内侧立杆与建筑物之间封闭严密。5外架上禁止搁放模板、钢筋等材料。泵管架、卸料平台架、模板支撑架等严禁与外架连接。6防护必须封闭严密，其内不得有杂物、垃圾等。7其它未尽事宜，必须严格按规范要求进行实施。8外架按相关要求施工防雷接地。9外架搭设过程中，需留出龙门架、施工通道等位置。参加单位及人员注册建造师（项目经理）：（签字）注：本表一式四份，建设单位、监理单位、施工单位、城建档案馆各一份。SN:9120000000005B4D 建龙软件打印（批准文号：川建发2002280号 四川省建设厅监制
