电话局施工方案.doc

营业局东四业务综合布线和电源接入点工程
一、 建筑工程概况
1、工程概况
序号
项 目
内 容
1
工程名称
营业局东四业务综合布线和电源接入点工程
2
建设单位
北京市通信公司营业局
3
设计单位
北京电信规划局
4
监理单位

5
施工单位
北京城乡欣瑞有限公司四分公司
6
建筑面积
7143．67平方米
7
地理位置
东四电话局院内
8
建筑功能
公司技措
9
质量标准
合格
2、工程规模：
本工程位于东四 电话局院内 ，对东四业务楼首层大厅、二至六层以及八层办公用房、会议室进行改造，综合布线及电源接入，改造总建筑面积 7134.67平方米。
二、电气安装工程施工主要依据
1．《民用建筑电气设计规范》JGJ/J16—92。
2．《建筑与建筑群综合布线系统工程设计规范》GB/T50311— 2000。
3．《智能建筑设计标准》GB/T50314—2000。
三、电气安装工程施工主要项目
（一） 综全布线系统
（二） 配电工程
四、电气安装工程施工各系统概况和施工程序、
一、综合布线系统

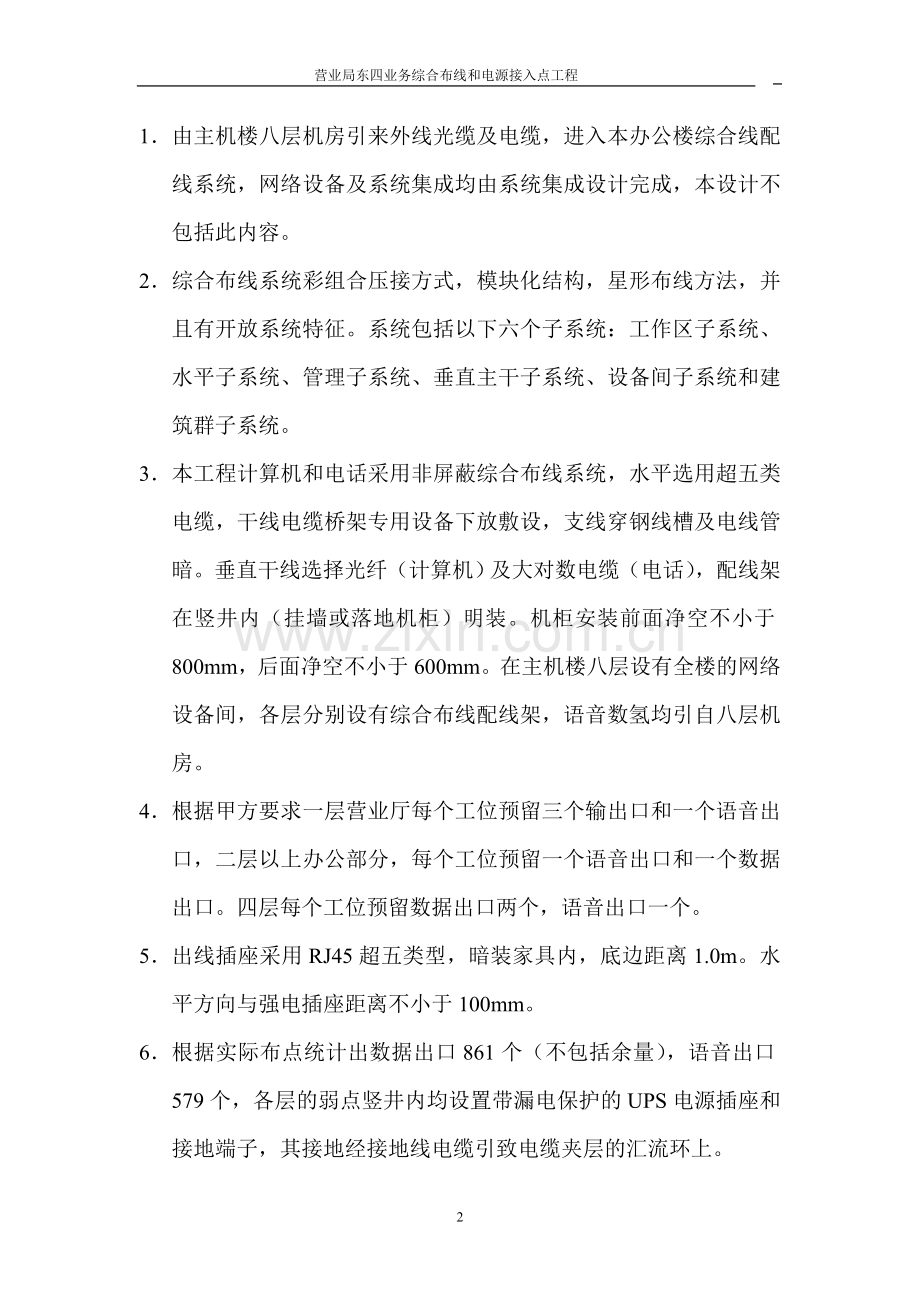

1． 由主机楼八层机房引来外线光缆及电缆，进入本办公楼综合线配线系统，网络设备及系统集成均由系统集成设计完成，本设计不包括此内容。
2． 综合布线系统彩组合压接方式，模块化结构，星形布线方法，并且有开放系统特征。系统包括以下六个子系统：工作区子系统、水平子系统、管理子系统、垂直主干子系统、设备间子系统和建筑群子系统。
3． 本工程计算机和电话采用非屏蔽综合布线系统，水平选用超五类电缆，干线电缆桥架专用设备下放敷设，支线穿钢线槽及电线管暗。垂直干线选择光纤（计算机）及大对数电缆（电话），配线架在竖井内（挂墙或落地机柜）明装。机柜安装前面净空不小于800mm，后面净空不小于600mm。在主机楼八层设有全楼的网络设备间，各层分别设有综合布线配线架，语音数氢均引自八层机房。
4． 根据甲方要求一层营业厅每个工位预留三个输出口和一个语音出口，二层以上办公部分，每个工位预留一个语音出口和一个数据出口。四层每个工位预留数据出口两个，语音出口一个。
5． 出线插座采用RJ45超五类型，暗装家具内，底边距离1.0m。水平方向与强电插座距离不小于100mm。
6． 根据实际布点统计出数据出口861个（不包括余量），语音出口579个，各层的弱点竖井内均设置带漏电保护的UPS电源插座和接地端子，其接地经接地线电缆引致电缆夹层的汇流环上。
二、 配电工程：
1、本工程设有一台低压配电柜，位于电话局院内低压配电室；机房七层电力室设有一台UPS配电柜。
2、低压配电柜引出两路。分别是：一路ZRYJV－3×95＋2×50为二、三、四层插座提供电源。另一路ZRYJV ZRYJV－3×95＋2×50为五、六层插座提供电流。
3、七层电力室的UPS配电柜引出两路分别是：一路ZRYJV3×95＋2×25位移一、二、三层UPS 提供电流；另一路ZRYJV3×70＋2×50为五六层UPS插座提供电流。
4、在三、五层各设有一台总插座箱，AL-2-4、AL-5-6在二层，在二层、六层各设一台UPS总配电箱：UAL-1-3、UAL-5-6。
5、首层设有一台UPS配电箱（明装）ULALI(13.5)电流由二层，安装高度距地1.20米。由ULALI箱引出。七路插座电源，两路各用，均采用ZR一BV3×2.5ACC SR。线槽采用200×100。首层至四层弱点竖井两组UPS插座四层。ULALI第七回路提供电源。
6、二层设有2台插座箱2ALI、2AL2，均为明装，电源由三层总插座箱ZR一vv5×4、ZRvv5×6引入，由2AL1箱引出11路、，ZR-BV3×2.5Acc.SR，3路备用。由2SAL2箱引出9回路， ZR-BV3×2.5Acc.SR，3用路备用。
7、三层设有U2AL1箱一台，为按装，电源由二层总UPS箱提供电源，ZR一vv5×4引入由U2AL1引出3回路， ZR一BV3×2.5 Acc.SR，3回路备用。
8、三层设有4台插座箱3AL2、3AL3、3AL4、3AL1，其中3AL1和3AL2为明装，3AL3和3AL4为暗装，由AL-2-4箱引出：ZR一vv5×4（两路）ZR一vv5×6（两路），有3AL分别引出7回路，，ZR一BV-3×2.5ACC.SR，3回路为备用。由3AL2分别引出8回路。ZR一BV-3×2.5ACC.SR，2 路为备用回路。由3AL4箱引出7回路插座电源， ZR一BV-3×2.5ACC.SR4 路备用。
9、三层设有4台UPS箱分别为：U3AL1 、U3AL2、 U3AL3 、U3AL4均由UAL-1-3为其提供电源，ZR一BV5×4（3回路），ZR一BV5×6（1回路）。由U3AL1箱引出5回路UPS插座电源，3路备用ZR一BV-3×2.5ACC.SR；有U3AL2箱引出10回路UPS插座电源， ZR一BV-3×2.5ACC.SR，2 路备用；由U3AL3箱引出8回路UPS插座电源，3 路备用；由U3AL4箱引出，7回路UPS插座电源， ZR一BV-3×2.5ACC.SR。2 路备用。
10、四层设有3台插座箱分别与4AL1、4AL2、4AL3均为暗装，电源由AL-2-4箱提供。ZR一vv5×4。其中由4AL1引出6回路插座电源。ZR一BV-3×2.5ACC.SR。
11.5层设有3台插座箱分别为：5AL1、5AL2、5AL3。其中5AL1为明装，5AL2-5AL3为暗装。电源由AL-5-6纵向提供，ZR一vv5×4、ZR一vv5×6（两路）。由5AL1箱引出4回路插座电源，ZR一BV-3×2.5ACC.SR另有4路备用，由5AL2箱引出12回路插座电源，ZR一BV-3×2.5ACC.SR另有2 路备用。由5AL3箱引出9回路插座电源ZR一BV-3×2.5ACC.SR另有2 路备用。
12、5层设有3台UPS箱分别是：5AL1、5AL2、5AL3，其中U5AL1为明装，U5AL2、U5AL3为暗装，电源由UAL-5-6箱提供ZR一vv5×4、ZR一vv5×6（两回路），由5AL1引出4回路UPS插座电源，ZR一BV-3×2.5ACC.SR，另有4路备用。由5AL2箱引出11回路UPS插座电源ZR一BV-3×2.5ACC.SR另有1 路备用。由U5AL3箱引出，9回路UPS插座电源ZR一BV-3×2.5ACC.SR另有2路备用。
13、6层设有3台插座箱分别为：6AL1、6 AL2、 6AL3，其中6AL1为明装，6 AL2、 6AL3箱为暗装，电源由AL-5-6箱提供；ZR一vv5×4 、ZR一vv5×6 、ZR一vv5×10，由6AL1箱引出5回路插座电源ZR一BV-3×2.5ACC.SR，另有4路备用。由6 AL2箱引出9回路插座电源ZR一BV-3×2.5ACC.SR，另有3路备用。由6AL3箱引出10回路插座电源ZR一BV-3×2.5ACC.SR，另有2路备用。
14、6层设有3台UPS箱分别为：U6AL1、U6AL2、U6AL3，其中U6AL1为明装，U6AL2、U6AL3为暗装，电源由UAL-5-6箱提供ZR一vv5×4 、ZR一vv5×6 、ZR一vv5×10。由U6AL1箱引出5回路UPS插座电源ZR一BV-3×2.5ACC.SR，另有4路备用。由U6AL2箱引出9回路UPS插座电源ZR一BV-3×2.5ACC.SR，另有3路备用。由U6AL3箱引出10回路UPS插座电源ZR一BV-3×2.5ACC.SR，另有2路备用

五、工艺流程及施工方法：
安装设备→预制加工（套丝、切管、冷煨管）→箱盒位置（管路敷设、箱盒固定）→管内穿线→线路摇测→ 插座 →系统调试→竣工验收
六、施工布署
1、工程进度
以土建工程进度计划为依据，电气专业做相应部署，配合土建施工进度。
2、劳动力安排
电工8人、电气焊 工2名、穿线、安装、调试15人，专业人员持证上岗率达100% 。
3、机器配备
电焊机2台、 气焊1套、冲击钻1台、万用表2块、接地遥表1块、绝缘电阻摇表2块、液压开孔器2台、液压钳子1套
七、技术、质量要求
1、 依据图纸、设计变更洽商，严格执行在质检员的配合下实测实量，基本项目优良率达85%，允许偏差，实测项目合格率90%以上。
2、 管路敷设
本工程设计地面、墙面采用焊接钢管，管路连接采用焊接套管。管径主要采用SC15、SC20，管子煨弯采用专用弯煨器，弯曲半径大于管外径10倍，煨扁度小于管外径0.1 倍，管路固定是采用管卡固定。
3、 箱、盒稳注
本工程插座均为暗装、配电箱除图上标明明装的外，其余均为暗装，配电箱暗装距地1.4 m、明装距地1.2 m，强电部分二、三孔插座暗装于家具内底边距地1.0m ，UPS插座暗装于家具内底边距地0.3m.。箱体周围不允许出现空鼓现象。为解决质量这块通病，要求专人稳注箱盒，组长检查、工长及质检员验收。管入箱、盒采用螺母连接，各种箱、盒只允许开孔器开孔，严禁使用电气焊开孔 。开孔要排列整齐，孔距适当，并做好成排管入箱体跨接地线的焊接。]
4、 扫管、穿线
箱、盒稳注完毕后，土建装修之前，用顺直无扭接的钢丝拴好布条进行扫管，清除管路中灰尘，水泥等杂物。穿线时依据穿插线质量规范要求，中性线用淡兰色、保护线用黄、绿双色。导线外径总截面不超过管内面积的40%。导线连接4mm2以下采用阻燃型压线帽，4mm2及以上导线采用锡焊或压接管压接。
5、 配电箱的安装要求
（1）、配电箱盘的位置，标高应依据设计图纸，位置正确、安装牢固、部位齐全，配电箱盘不应安装在建筑物的单扇门的后侧。零、地线分开。箱体油漆完整。
（2）、本工程插座、配电箱安装面板之前应对线路进行摇测，照明线路用500V摇表，绝缘阻值不小于0.5兆欧。动力支路用500V摇表，阻值不小于1兆欧，并做好绝缘摇测记录。其次检查插座规格、型号是否符合要求，外观是否完好无损，并有产品合格证。所有插座面板须在土建喷浆完毕后进行。安装时要注意不要弄脏土建墙面及顶子。插座成排安装时水平误差不大于0.2mm ，强弱电插座这间水平距离大于500mm，开关断火线。单相插座两孔左零右火，三孔时左零右火上接地。
（3）、箱内配线整齐，按相路分色接线正确，箱盘上闸具仪表牢固端正。间距均匀，起闭灵活，各部件无松动，安装的器具排列合理，线路编号色表分明，卡片框齐全准确，便于操作、检修。
（4）、箱盘内导线压接牢固，不伤线芯，多股导线应用线端子压接，压接时不得减少导线的股数，铜铝连接处须做过渡处理，铜线焊接焊锡绝缘压线配件规格配套，压点正确不松动，不用开口铜线鼻子。
（5）、低压配电间安装的低压成套配电柜的型钢基础固定点间距不应大于1m .
八、几项保证措施
1、技术管理措施
（1）、施工前应全面熟悉、会审施工图纸，及时组织有关人员，层层进行技术交底。在施工过程中，以图纸和共同办的洽商及电气安装工程图集和建筑电气通用图集为依据进行施工，及有关国家验收规范为标准。
（2）、在施工中，若遇工程变更，必须坚持‘有变先洽，先洽后干“的原则，不得任意改变图纸，自由施工。
（3）、在施工过程中有关技术问题的处理，以主管工程的技术负责人组织工长及有关人员，据工程项目确定施工方法，对重大技术问题须请示大队技术主任工程师，对问题的研究处理应做详细记录，纳入技术档案之中。
（4）、凡管材设备、型钢、卡件及各种附属零件进场，均应事先做好除锈防腐处理，焊接管内部须刷防腐漆，否则不得进楼安装。
（5）、在结构配合阶段，结合土建结构图，对各项目的预留孔洞及埋件活等不得遗漏，发现问题及时与土建有关方面人员联系解决。
（6）、在施工过程中，要求各种管路排列有序，符合设计要求和分项工程工艺标准及质量检验标准，并配合其他专业。
（7）、要严格执行“技术资料管理制度”，对所有技术资料要按上级部门规定的格式填写，应做到技术资料认真及时，内容真实可靠，手续齐全规范化，由工长妥善保管，各项竣工资料应按期上报，工程洽商要先洽后干，统一归档。凡涉及经济问题的洽商，要事先请示预算2、质量管理措施
（1）、要端正业务指导思想，尊重科学，运用全面质量管理的办法，提高全员质量意识，将各种做法统一到华北图集上来。
（2）、要建立健全责任制度，坚持“生产者对质量负责”的方针，各管理人员应坚守岗位，各负其责，人人把好质量关。
（3）、施工前要严格图纸会审，按设计要求，施工方案及其他技术文件，技术交底等认真落实到班组。
（4）、要认真执行工艺操作规程，密切配合土建及有关专业，合理安排生产部署，做到不颠倒工序、不减少工序、不自由施工、施工程序有根有据。
（5）、要认真执行“质量三检制”，生产班组要坚持每日自检，并有自检记录。各小组每日进行互检，以达到相互提高的目的，工长要及时办理隐预检和质量评定工作，并严格把关，坚持每月质量联检制度，作到及时发现问题，及时纠正不留隐患，坚持样板制，推动产品挂牌制。
（6）、各种材料及设备进场由专人负责抽查，是否达到设计要求，外观质量是否有问题，两部许可证、材质单，各种合格证是否齐全。
3、安全消防措施
（1）、施工人员进现场，必须进行三级安全教育工作，自始至终都要贯彻安全第一的原则，不违章指挥和违章作业。遵守上级机关规定的各项安全消防防火防盗制度。
（2）、施工人员进入现场前，要由安全员对工人进行专门的安全教育和消防知识的教育，工长给班组下达任务书时，必须针对该项工程的特点及要求做出书面的安全交底，并在施工当中检查执行情况，作到不违章指挥，不违章作业，安全生产。
（3）、工人工作要持安全许可证上岗，没有经过教育的无证者坚决不可上岗。
（4）、对工地的机械设备执行挂牌，专人负责操作，挂牌明确操作顺序和注意事项。
（5）、要实行逐级安全负责制，工长要根据施工任务的特点，进行安全技术交底，并组织检查班组的实情况，班组每天对工人进行班前安全讲话，并做好记录，值班人员要严格把关，对查出的隐患要及时解决。
4、料具管理措施
（1）、现场料具管理，应严格执行栋号材料，每月按生产部位，计划提料。
（2）、材料进场，应按总体规划，指定地点，码放整体。设有专库，防止受潮变质。
（3）、对进入现场的材料不合格的不得入库，应立即退货。所有设备及材料都要有出厂合格证，两部认可证，材质单才能使用，材料供应单位应在供货时附带合格证。电气材料必须有3C认证。
（4）、现场料具保管，应妥善设置料场，料库，专人负责，限额领料，并制定切实可行的防火防盗措施。节约材料光荣，浪费材料可耻。
（5）、各种材料，有工长依据施工图纸及有关技术要求，分部分项提出材料计划，根据工程进度部分分期分批进料，要及时回收现场剩余材料及机具，减少积压，加速资金周转，防止损坏丢失。
（6）、各种管材，线材及设备等材料的出厂合格证，两部认证要随同竣工资料归档。
5．文明施工及成品保护措施
（1）、要加强对职工贯彻“生产者对成品负责，爱护国家财产”，全体施工人员要加强责任心和责任感，做好成品保护工作，做到不损坏其他工种的成品，保护自己的成品，发现问题，及时解决。
（2）、对安装好的易损坏易丢失的零件，要事先拆下妥善保管、封存待竣工调换。
（3）、要加强对装修成品保护。加强工序搭接密切配合土建施工，对其他的成品要加强保护。
（4）、施工工长签发任务书时，要对班组的场容场貌要求，验收时，要写明班组执行情况。
（5）、在施工现场，要遵守文明施工的原则，工具库、操作棚材料码放要分类堆放做到活完脚下清。
九、 施工技术资料
1、 各项资料应按施工进度进行，一式三份。填写各种资料应清晰、整洁、齐全。以北京市京建质[2003]0229号《北京市建筑工程资料管理规程》文件严格执行。
2、 电气资料项目
（1） 电气施工方案
（2） 图纸会审记录
（3） 设计变更洽商
（4） 隐检记录
（5） 预检工程记录
（6） 安全技术交底
（7） 分项工程质量评定
（8） 分部工程质量评定
（9） 绝缘电阻测试记录
（10）电气接地电阻测试记录
（11）电气照明动力试运行记录
（12）电材料、设备合格证、材质单
（13）电气照明器具通电检查记录
（14）电气竣工图
