实训授课计划
班 级

实训天数

授课日期
年 月 日
课 题
攻丝、套丝
教 学

目 的
掌握攻丝和套丝方法
重 点
及
难 点
攻丝与套丝方法
主

要

讲

授

内

容
1. 概念
2. 攻丝
3. 套丝
4. 废品分析
小结
时间分配
10′
20′
30′
20′
10′
实训工

件 及

设 备
20×20方料
钻床
工 具

及

材 料
M16板牙绞手各一套
实训教师
党波
教研主任
年 月 日

时 间
教学环节
教 学 内 容
实训授课计划副页 第3页

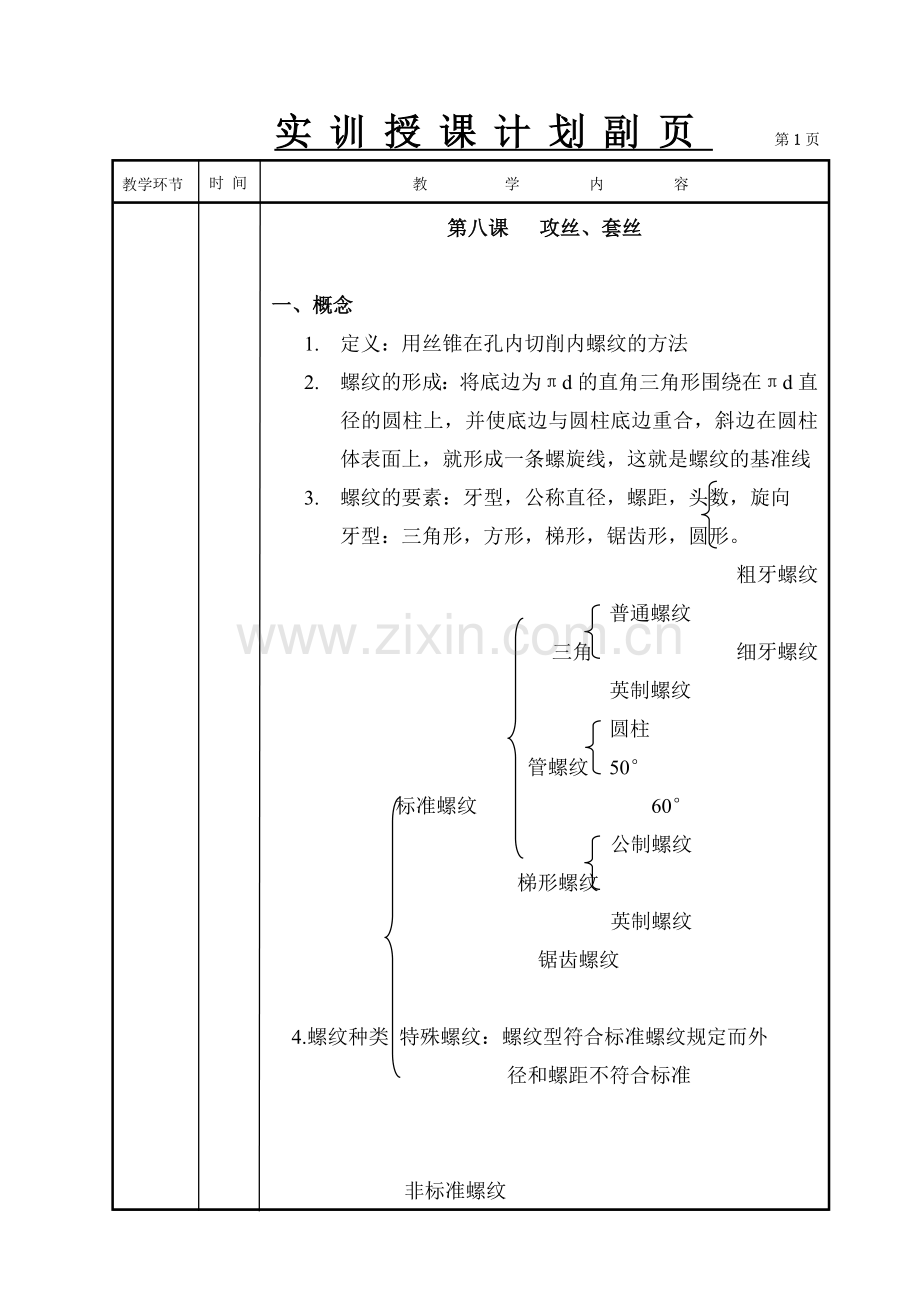

第八课 攻丝、套丝

一、概念
1. 定义：用丝锥在孔内切削内螺纹的方法
2. 螺纹的形成：将底边为πd的直角三角形围绕在πd直径的圆柱上，并使底边与圆柱底边重合，斜边在圆柱体表面上，就形成一条螺旋线，这就是螺纹的基准线
3. 螺纹的要素：牙型，公称直径，螺距，头数，旋向
牙型：三角形，方形，梯形，锯齿形，圆形。
粗牙螺纹
普通螺纹
三角 细牙螺纹
英制螺纹
圆柱
管螺纹 50°
标准螺纹 60°
公制螺纹
梯形螺纹
英制螺纹
锯齿螺纹

4.螺纹种类 特殊螺纹：螺纹型符合标准螺纹规定而外径和螺距不符合标准

非标准螺纹

5.常用螺钉的螺距
M4—0.7，M5—0.8,M6—1，M8—1.25，M10—1.5
M12—1.75，M14—2,M16—2，M18—2.5,M20—2.5

二、攻丝
1. 丝锥的构造（切削部，标准部）为工作部分，颈部，方榫。
2. 丝锥的切削分配，锥形分配，柱形分配
3. 绞手：可调，固定
4. 攻丝底孔直径的确定
（1） 脆性材料 D=d-1.05p
（2） 韧性材料 D=d-p
（3） 盲孔钻孔深度 L直=L+0.7D
5. 攻丝方法
（1） 划线，钻底孔，并在孔口两端倒角
（2） 起攻方法
（3） 正常攻丝
（4） 对盲孔的加工方法
（5） 攻丝时冷却润滑

三、套丝
1.定义：用板牙在圆柱外加工外螺纹的方法
2.圆杆直径确定
d杆=d-0.13p
d杆：套丝前圆杆直径，P：螺距，d：螺纹大经
3.套丝方法
（1）起套方法
（2）正常套丝方法
（3）冷却润滑
四、废品分析
1.乱扣
（1）底孔小 （2）换攻时强行纠正
（3）圆杆直径过大或纠正过多
（4）软材，攻丝时绞手不稳定
（5）未润滑和断屑
2.滑牙
（1）盲孔攻丝排屑
（2）加工小径螺纹，切入后继续加压
3.螺纹歪斜
（1）丝锥位置不正；
（2）套丝时双手压力不均；
（3）丝锥折断底孔直径
4.丝锥折断
（1）底孔小 （2）攻入时歪斜
（3）切屑挤压切削刀具
（4）用力过猛
（5）切削刀具忧伤，磨损严重
（6）材料和硬度高

作业：1.熟记攻、套丝、经验公式
2.什么是等径丝锥，什么是不等径丝锥
