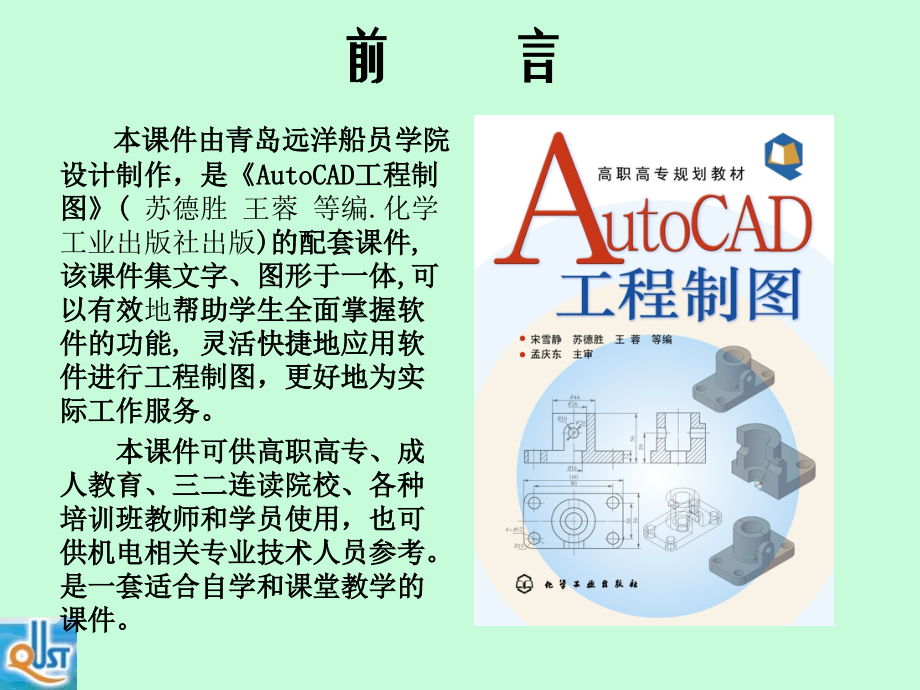

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,AutoCAD,工程制图,课件,设计制作,审核,前 言,本课件由青岛远洋船员学院设计制作，是,AutoCAD,工程制图,(,苏德胜 王蓉 等编,.,化学工业出版社出版,),的配套课件,该课件集文字、图形于一体,可以有效,地,帮助学生全面掌握软件的功能,灵活快捷地应用软件进行工程制图,，更好地为实际工作服务。,本课件,可供高职高专、成人教育、三二连读院校、各种培训班教师和学员使用，也可供机电相关专业技术人员参考。,是一套适合自学和课堂教学的课件。,第,1,章,AutoCAD 2008,绘图环境,第,2,章 对象特性与显示控制,第,3,章 绘制和编辑二维工程图形,第,4,章 面域与图案填充,第,5,章 文字、表格与尺寸标注,第,6,章 块与属性,第,7,章 零件图和装配图的绘制,第,8,章,AutoCAD,设计中心,第,9,章 三维实体造型,第,10,章 编辑三维图形,第,11,章 输出图形,Auto CAD 2008,基础教程,多媒体助学课件,制作,第,1,章,AutoCAD 2008,绘图环境,本章主要内容,AutoCAD 2008,系统所需的硬件配置和软件环境。,AutoCAD2008,用户界面（工具栏、菜单、工具选项板、状态行等）。,AutoCAD,命令操作方法。,AutoCAD,文件操作。,1.1 AutoCAD 2008,简介,1.2 AutoCAD 2008,系统配置,1.3,AutoCAD2008,用户界面及操作方法,1.4,AutoCAD,命令的调用与操作,1.5,AutoCAD2008,的文件及管理,1.1 AutoCAD 2008,简介,1.1.1 AutoCAD,的主要功能,1.,绘图功能,2.,编辑功能,3.,图形显示功能,4.,二次开发功能,1.1.2 AutoCAD 2008,的新增功能,AutoCAD 2008,主要新增了二维方面的功能，如标注和引线、图层、表格等。,1,缩放注释,在,AutoCAD 2008,中，可以将布局视口和模型空间中的注释自动缩放，从而使注释能够以合适的大小在图纸上打印或在屏幕上显示。用于注释图形的对象有文字、标注、图案填充、公差、多重引线、块和属性。,2,标注和引线,在,AutoCAD 2008,中增加了标注功能，如公差对齐选项，可以使用运算符或小数分隔符对齐堆叠公差；角度标注可以控制位于被测角外部的角度标注文字的位置；半径标注的圆弧延伸线，可以使用圆弧延伸线指定半径、直径和折弯半径标注的文字位置；可以在尺寸线或尺寸界线与几何对象或其他标注相交的位置将其打断；还可以自动调整平行的线性标注和角度标注之间的间距，或根据指定的间距值进行调整。,1.1.2 AutoCAD 2008,的新增功能,3,表格,在,AutoCAD 2008,中，表格样式得到增强，添加了用于表格和表格单元中边界及边距的其他格式选项和显示选项。可以从图形中的现有表格快速创建表格样式。可以将表格数据链接至,Microsoft Excel,中的数据。数据链接可以包括指向整个电子表格、单个单元格或多个单元区域的链接。对数据链接进行的更新是双向的，因此无须单独更新表格或外部电子表格。,4,图层,在,AutoCAD 2008“,图层特征管理器”对话框中，增加了“视口颜色”、“视口线形”、“视口线宽”等内容，用来按视口替代图层特性，对象可以在图纸空间的各个视口中以不同方式显示，同时保留其在模型空间中的原始图层特性。,5,可视化,在,AutoCAD 2008,中改进了光源的功能，使其包括光度控制光源选项。使用光度控制光源照亮场景，可以获得更为逼真的渲染图像。,操作系统：,AutoCAD 2008,可运行在,Windows XP SP2,、,Windows 2000 Service Pack 4,操作系统下。,浏览器：,Microsoft Internet Explorer 6.0 Service Pack 1,（或更高版本）。,处理器：,Pentium 4,或更高（建议使用,Pentium 4,）,3.0GHz,。,内存（,RAM,）：,512MB,（推荐），建议,2GB,或者更大。,视频：,1024,768 VGA,真彩色（最低要求），需要支持,Windows,的显示适配器。,硬盘：安装需要,750MB,硬盘空间。,输入设备：鼠标、轨迹球或其他设备。,CD-ROM,：任意速度（仅用于安装）。,显卡：建议,128MB,或者更大。,可选硬件：可兼容,Open GL,的三维视频卡、打印机或绘图仪、调制解调器或其他访问,Internet,连接的设备。,1.2,AutoCAD2008,系统配置,1.3 AutoCAD2008,用户界面及操作方法,1.3.1,启动、退出,AutoCAD 2008,安装完,AutoCAD 2008,后，初次启动,AutoCAD 2008,时，屏幕显示“新功能专题研习”对话框。在“新功能专题研习”对话框中有,3,个单选项，选择“是”选项，单击“确定”按钮，可以继续选择新功能知识点的学习。选择“以后再说”选项，单击“确定”按钮，进入,AutoCAD,二维图形工作空间。选择“不，不再显示此消息”选项，则下一次启动,AutoCAD 2008,时不再显示“新功能专题研习”对话框。,利用“启动”对话框,启动,AutoCAD 2008,时，弹出“启动”对话框，如图所示。该对话框可以在绘图开始之前，让用户对启动后的操作方式进行选择，对图形的系统参数、样板图等进行设置，然后即可进入,AutoCAD,的工作界面。对话框中有,4,个按钮可供用户选择，即“打开文件”、“从草图开始”、“使用样板”和“使用向导”。,1.3.2 AutoCAD 2008,工作界面,1,标题栏,标题栏左侧显示软件的版本和图形的路径名称，右侧按钮分别为窗口最小化按钮、还原,/,最大化按钮、关闭按钮。,2,绘图窗口,绘图窗口是用户绘制图形的区域，在此用户可以创建二维和三维图形、编辑图形、输入文本、标注尺寸等。,3,命令窗口和文本窗口,命令窗口是一个可调整大小的窗口，可以显示,AutoCAD,命令、系统变量等信息的提示。,文本窗口是记录,AutoCAD,命令的窗口，它可以显示每个绘图工作期间的命令行历史记录，用户可通过,F2,键在文本窗口和命令窗口之间切换。,4,菜单栏,菜单栏位于工作界面上部，单击菜单名，则弹出下拉菜单，下拉菜单包括了,AutoCAD 2008,几乎全部的功能，用户可利用下拉菜单执行,AutoCAD,命令。,5,快捷菜单,快捷菜单可以加快命令的操作速度，在屏幕的不同区域上单击鼠标右键，可以显示不同的快捷菜单。,6,工具栏,工具栏是由一些执行相关或类似任务的工具按钮组成。工具栏上的按钮可以调用相应的命令，用户只需在相应的图标上单击鼠标左键，即能执行相应的命令。,7,工具选项板,工具选项板是绘图时常用图形和命令的集合，提供了一种用来组织、共享和放置块、图案填充及其他工具的有效方法，如图所示。用户可以将自己常用的块和图案填充组织到工具选项板中，以便以后调用。,8,状态栏,状态栏位于命令行下面，用来反映当前的绘图状态，如图所示。,9,对话框,如果选择的菜单项后面有“,”,，就会打开,AutoCAD,的某个对话框。对话框可以让用户直观地执行命令。,AutoCAD,对话框中的控件有下拉列表、按钮、单选按钮、复选框等。,10,面板,在,AutoCAD 2008,中不同的工作空间又增加了多个控制台，用于显示与基于任务的工作空间关联的按钮和控件。每个控制面板均包含相关的工具和控件，它们类似于工具栏中的工具和对话框中的控件。如图所示。,单击“工具”“选项板”“面板”菜单命令，可以打面板，或通过在命令提示下输入“,DASHBOARD”,命令，可以手动显示面板。,11,工作空间,工作空间是经过分组和组织的菜单、工具栏和选项板的集合。工作空间用于控制菜单、工具栏和固定窗口在绘图区域中的显示。使用或切换工作空间时，就是改变绘图区域的显示。例如,AutoCAD 2008,中已定义了,3,个基于任务的工作空间：二维草图与注释、三维建模、,AutoCAD,经典，如图所示。,项目训练 用户工作界面练习,训练内容：调整命令窗口，打开及关闭工具栏、工具面板，创建用户工作空间。,【,例,1.1】,建立一个新图档，显示文本窗口。将命令窗口的提示信息设置为,5,行。打开“建模”工具栏并将其移动到绘图区域右侧,。,操作步骤如下：,（,1,）在“文件”菜单中选择“新建”选项。,（,2,）在“创建新图形”对话框中，单击“使用样板”按钮，在“选择样板”列表框中选择,Acadiso.dwt,文件，然后单击“确定”按钮。,（,3,）在“工具”菜单中选择“查询”“状态”选项，显示“,AutoCAD,文本窗口”，如图,1.13,所示（也可以按,F2,键或在命令行输入,STATUS,命令）。,（,4,）按,F2,键返回,AutoCAD,绘图窗口。,（,5,）把光标放在该窗口的拆分条上，当光标的形状变成上下箭头时，按住鼠标左键向上拖动，将命令窗口的文本行数调整为,5,行。,（,6,）将鼠标放在任意工具栏上，单击鼠标右键。在弹出的快捷菜单中，选择“建模”选项，打开“建模”工具栏将。“建模”工具栏用鼠标拖放到工作界面右侧的位置。,1.4 AutoCAD,命令的调用与操作,一、鼠标的操作控制,在,AutoCAD,中，鼠标左键可以在绘图过程中实现定位点、选取图形对象、拖动图形对象等基本操作。鼠标左右有两个键有其默认的特定功能，通常左键代表选择，右键代表确定。,序 号,滚 轮 动 作,作 用 效 果,1,向前滚动滚轮,放大,2,向后滚动滚轮,缩小,3,双击滚轮按钮显示所有可用对象,范围缩放,4,按下滚轮按钮拖动鼠标,平移,5,同时按住,Ctrl,键和滚轮按钮拖动鼠标,平移（操纵杆）,滚轮鼠标各种操作,1,AutoCAD,命令激活方式,AutoCAD,命令激活方式有以下,3,种。,（,1,）菜单命令方式。菜单命令方式是通过选择下拉菜单或快捷菜单中相应的命令项来绘制图形，当用户不熟悉某个命令形式时，可通过该方式绘制图形。,（,2,）工具栏命令方式。工具栏命令方式是在工具栏上单击所要执行命令相应的工具按钮，然后根据命令行的提示完成绘图操作。,（,3,）键盘输入命令方式。键盘输入命令方式是在命令行直接输入命令的英文字母来激活命令，然后根据系统提示完成绘图。大多数常用命令可简化为一两个字符，如直线命令（,Line,）可简化为“,L”,，圆命令（,Circle,）可简化为“,C”,。,2,对命令选项的响应,输入命令后，,AutoCAD,系统要提示用户一步一步进行选项的确定和参数的输入，要求用户做出回应来完成命令，这时可以通过键盘、鼠标、快捷菜单来响应。,3,使用透明命令,用户在绘图时，当执行某个命令过程中需要用到其他命令，而又不希望中断当前执行的命令，这时可使用透明命令。例如在绘图过程中，当绘图窗口不能正常显示图形时，常常使用,ZOOM,命令来缩放图形。,ZOOM,命令即是透明命令。,4,重复、取消命令,重复上次刚使用过的命令，可以按,Enter,键或空格键，也可以在命令行提示下，单击鼠标右键，通过快捷菜单重复前一个命令。,1.5,AutoCAD2008,的文件及管理,1,创建新图形文件,用户可以使用多种方法创建新图形，激活“新建”命令方法如下。,命令：,NEW,菜单：文件新建,图标：标准工具栏中的,2,打开已有的绘图文件,2,打开已有的绘图文件,激活“打开”命令方法如下。,命令：,OPEN,菜单：文件打开,图标：标准工具栏中的当激活,OPEN,命令后，弹出“选择文件”对话框，可以选择,.dwg,、,.dwf,、,.dws,和,.dwt,类型文件。,3,局部打开与局部加载图形,在“选择文件”对话框中选择要打开的文件，然后单击“打开”按钮旁边的下拉按钮，从弹出的下拉列表中选择“局部打开”选项，可以局部打开图形文件。,4,文件存盘,将所绘图形以文件形式存盘。快速存盘（,QSave,）是将当前所绘图形存盘；另存为（,SavaeAs,）是将当前编辑的图形以新的名字存盘。,项目训练,AutoCAD,文件、命令操作,训练内容：使用向导方式建立一个新文件，使用矩形命令、直线命令，根据提示内容输入坐标，绘制,A3,图纸的标题栏，如图所示，并将文件保存为,AutoCAD,样板文件。,操作步骤如下：,（,1,）在“开始”菜单中启动,AutoCAD,。,（,2,）在“启动”对话框中单击“使用向导”按钮。,（,3,）选择“高级设置”选项，单击“确定”按钮。,（,4,）在弹出的“高级设置”对话框中，逐步设置各参数。,（,5,）在“绘图”工具栏中单击命令图标（也可通过菜单命令或键盘激活命令）。,（,6,）根据命令行提示操作。,（,7,）使用直线命令绘制其他直线。,（,8,）在“文件”菜单中选择“另存为”选项，打开“图形另存为”对话框，在“文件类型”下拉列表中选择“,.dwt”,类型存盘。,第,2,章,对象特性与显示控制,本章主要内容,设置,AutoCAD,绘图环境的方法。,AutoCAD,的图层操作、线型设置、颜色的设置。,AutoCAD,对象捕捉工具、对象追踪功能。,显示控制,。,2.1,设置图形单位,2.2,设置图形界限,2.3,图层的创建与管理,2.4,绘图辅助功能的设置,2.5,图形的显示控制,2.1,设置图形单位,1,功能,在开始绘图前，进行绘图单位的设置，决定一个单位代表的距离。,2,调用方法,命令：,UNITS,菜单：格式单位,“,图形单位”对话框,操作步骤如下,:,（,1,）在“格式”菜单中选择“单位”选项，打开“图形单位”对话框。,设置,AutoCAD,中的图形单位，以确定正在绘制对象的真实大小。,（,2,）选择单位类型，确定图形输入、测量及坐标显示的值。,（,3,）在“图形单位”对话框中设置角度类型及精度。,（,4,）单击“方向”按钮，弹出“方向控制”对话框，可选择基准角度，通常将“东”作为,0,角方向。,2.2,设置图形界限,1,功能,在,AutoCAD,中，绘图工作环境是一个无限大的空间，它是一个绘图窗口，可以不受图纸大小的限制。所以，在开始绘图前，需要进行绘图界限的设置，即预先确定整个绘图区域的希望尺寸。,2,调用方法,命令：,LIMITS,菜单：格式图形界限,操作步骤如下：,（,1,）在“格式”菜单中选择“图形界限”选项。,（,2,）在“指定左下角点或,开,(ON)/,关,(OFF),：”提示下，输入要绘制图纸区域的左下角点坐标。,（,3,）在“指定右上角点,：”提示下，输入要绘制图纸区域的右上角点坐标。,（,4,）在“视图”菜单上依次选择“缩放”“全部”选项。,AutoCAD,将显示由新的图形界限覆盖的区域。,项目训练 设置图纸绘图环境,训练内容,：设置新图纸绘图环境。,操作步骤如下：,（,1,）在“格式”菜单中选择“单位”选项，打开“图形单位”对话框。,（,2,）选择单位类型，确定图形输入、测量及坐标显示的值。,（,3,）在“图形单位”对话框中设置角度类型及精度。,（,4,）单击“方向”按钮来显示控制方向。,（,5,）在“格式”菜单中选择“图形界限”选项。,（,6,）在“指定左下角点或,开,(ON)/,关,(OFF):”,提示下，输入要绘制图纸区域的左下角点坐标。,（,7,）在“指定右上角点,:”,提示下，输入要绘制图纸区域的右上角点坐标。,（,8,）在“视图”菜单上依次选择“缩放”“全部”选项。,（,9,）在设置好的图形环境下，选择“文件”“另存为”选项，打开“图形另存为”对话框。,（,10,）将样板图保存到指定目录下，文件类型为“*,.dwt”,。,（,11,）单击“保存”按钮，打开“样板说明”对话框，在“测量单位”下拉列表中选择“公制”。,（,12,）单击“确定”按钮完成样板图保存。,2.3,图层的创建与管理,2.3.1,图层的基本概念,在绘图过程中，每一类对象都具有各自的特性，如颜色、线型、线宽等，在绘图之前应该将不同类的对象分别建立不同的图层。图层是无厚度而透明的图纸，相当于图纸绘图中使用的重叠图纸。每个图层都有与之相关的线型、线宽、打印样式、标准等对象特征，由于图层具有开、关、冻结、解冻、锁定、非锁定等管理图线的功能，用户可以随时打开显示图形或关闭一些暂时不需要的图层，运用图层可以组织不同类型的图形信息并进行管理。,2.3.2,图层的创建,1,功能,在绘图前进行图层设置，根据设计图形对象的需要创建和命名图层，并为这些图层指定各自的特性。,2,调用方法,命令：,LAYER,菜单：格式图层,图标：图层工具栏中的,激活,LAYER,命令，打开“图层特性管理器”对话框，如图所示。,项目训练 创建图层练习,训练内容：,使用“图层设置管理器”来创建图层。,操作步骤如下：,（,1,）在“格式”菜单中选择“图层”选项，打开“图层特性管理器”对话框。,（,2,）在“图层特性管理器”对话框中，单击“新建图层”按钮。图层列表显示名为“图层,1”,，修改图层名称为“轮廓”。,（,3,）为“轮廓”层选择颜色，在“配色系统”选项卡上选择“,PANTONE,（,R,）,metallic coated”,选项，作为“轮廓”层的线型颜色。,（,4,）为“轮廓”层选择“线型”为默认的连续线型“,Continuous”,。,（,5,）为“轮廓”层选择“线宽”为,0.30mm,。,（,6,）在“图层特性管理器”中，单击“新建图层”按钮，修改图层名称为“中心线”。,项目训练 创建图层练习,（,7,）为“中心线”层选择线型颜色为红色。,（,8,）为“中心线”层选择线型，单击“中心线”图层中线型选项，在“选择线型”对话框中单击“加载”按钮，在“加载或重载线型”对话框中选择“,CENTER”,线型，单击“确定”按钮，将线型“,CENTER”,加入到线型库中，选择“,CENTER”,单击“确定”按钮，将“中心线”层线型设置为“,CENTER”,。,（,9,）为“中心线”层选择线宽为“默认”。,（,10,）单击“确定”按钮，关闭“图层特性管理器”。,（,11,）在“图层”工具栏上，单击下拉箭头显示图层控制列表。两个新图层“轮廓”和“中心线”将出现在列表里，位于默认图层“,0”,的下方。,（,12,）保存文件。,一、设置线型,1,功能,可以根据需要直接为对象设置线型。,2,调用方法,命令：,LINETYPE,菜单：格式线型,激活,LINETYPE,命令，弹出“线型管理器”对话框，如图所示。,2.3.3,图层的属性,二、设置线宽,1,功能,线宽是线条在打印输出时的宽度，可以在屏幕上显示，也可以输出到图纸上。,2,调用方法,命令：,LWEIGHT,菜单：格式线宽,在“特性”工具栏的“线宽控制”下拉列表中选择需要的线宽。,三、调整线型比例,1,功能,在,AutoCAD,中，如果线型的比例不合适，绘制的线条不能反映线型，可以根据需要调整线型比例。,2,调用方法,命令：,LTSCALE,（全局比例因子）,菜单：格式线型,修改对象线型比例可按以下步骤操作,（,1,）选择要更改其线型比例的对象。,（,2,）,单击鼠标右键，在快捷菜单选择“特性”选项，弹出“特性”选项板。,（,3,）,在“线型比例”中输入新值，所选线型按此比例重新生成。,下图所示，为“线型比例”值为,3,（左侧）与“线型比例”值为,6,（右侧）的图形比较。,项目训练 加载线型练习,训练内容：,设置线型与线宽。,操作步骤如下：,（,1,）在“格式”菜单中选择“线型”选项，打开“线型管理器”对话框。,（,2,）选择默认中的连续线型“,Continuous”,，单击“当前”按钮，绘制一水平直线。,（,3,）单击“加载”按钮，在“加载或重载线型”对话框中选择“,CENTER”,线型，单击“确定”按钮，为“线型管理器”对话框加入新的线型“,CENTER”,。,（,4,）选择“,CENTER”,线型，单击“当前”按钮，单击“确定”按钮。,（,5,）在水平直线下方，再绘制两条水平直线。如左图所示。,（,6,）单击“显示细节”按钮，将“全局比例因子”设置为“,0.5”,，线型效果如右图所示。,项目训练 加载线型练习,（,7,）选中最下面的线型对象，单击鼠标右键，在快捷菜单中选择“特性”选项，在出现的“特性”选项板中将线型比例值修改为“,1”,，线型效果如左图所示。,（,8,）在“格式”菜单中选择“线宽”选项，弹出“线宽设置”对话框，设置如右图所示。,项目训练 加载线型练习,（,9,）使用当前线型，继续绘制一条直线，如左图所示。,（,10,）关闭“显示线宽”复选框，单击“确定”按钮，线型效果如右图所示。,2.4.1,栅格和捕捉的设置,1,功能,在,AutoCAD,中可用栅格命令在屏幕上显示一个可见的点阵，它只是绘图的辅助工具，不会被打印，可以随时隐藏或显示栅格，其点距是可变的。,2,调用方法,命令：,SNAP,（栅格捕捉）、,GRID,（栅格）,菜单：工具草图设置（选择“捕捉和栅格”选项卡），如图所示。,2.4,绘图辅助功能的设置,项目训练 栅格捕捉练习,训练内容：,设置栅格捕捉练习，绘制如图所示图形。,项目训练 栅格捕捉练习,操作步骤如下：,（,1,）使用,LIMITS,命令设置图形界限（,100,，,100,），单击“全部缩放”按钮 。,（,2,）打开“草图设置”对话框，选择“捕捉和栅格”选项卡，选择捕捉,X,轴间距为“,10”,、,Y,轴间距为“,10”,，选择栅格的,X,轴间距为“,10”,、,Y,轴间距为“,10”,。,（,3,）打开“捕捉”和“栅格”按钮。,（,4,）激活“直线”命令，在绘图区域中任意的栅格点上单击鼠标。,（,5,）向上移动,4,个栅格，单击鼠标。,（,6,）继续向右移动,3,个栅格，单击鼠标。,（,7,）继续向下移动,1,个栅格，单击鼠标。,（,8,）继续向右移动,3,个栅格，单击鼠标。,（,9,）继续向下移动,2,个栅格，单击鼠标。,（,10,）继续向右移动,2,个栅格，单击鼠标。,（,11,）继续向下移动,1,个栅格，单击鼠标。,（,12,）输入“,C”,回车,2.4.2,正交,1.,功能,正交功能用于限制光标的移动方向。限制光标只能沿水平或垂直方向移动，主要用于绘制水平、垂直线。当正交打开时，从键盘输入点的坐标来确定点的位置时不受正交影响。,2.,调用方法,命令行：输入,ORTHO,命令,状态栏：单击“正交”按钮,1,自动捕捉,调用方法,命令：,OSNAP,菜单：工具草图设置。,快捷菜单：在状态栏“对象捕捉”的按钮上单击右键，在快捷菜单上选择“设置”选项。,2.4.3,对象捕捉,2,单点捕捉,单点捕捉是指在指定点的过程中选择一个特定的捕捉点。调用方法。,3,对象捕捉模式,（,1,）捕捉到端点：捕捉到圆弧、直线、多段线等最近的端点。,（,2,）捕捉到中点：捕捉到圆弧、直线、多段线等的中点。,（,3,）捕捉到圆心：捕捉到圆、圆弧、椭圆、椭圆弧的圆心。,（,4,）捕捉到节点：捕捉到点对象、标注定义点或标注文字起点。,（,5,）捕捉到交点：捕捉到两个对象的交点。“延伸交点”捕捉到两个对象的潜在交点。,（,6,）捕捉到延长线：当光标经过对象的端点时，显示临时延长线或圆弧，以便用户在延长线或圆弧上指定点。,（,7,）捕捉到插入点：捕捉到属性、块、形或文字的插入点。,（,8,）捕捉到垂足：捕捉圆弧、圆、椭圆、椭圆弧、直线、多线、多段线、射线、面域、实体、样条曲线或参照线的垂足。,（,9,）捕捉到切点：捕捉到圆弧、圆、椭圆、椭圆弧或样条曲线的切点。,（,10,）捕捉到最近点：捕捉到圆弧、圆、椭圆、椭圆弧、直线、样条曲线等的最近点。,（,11,）捕捉到外观交点：捕捉不在同一个平面上的两个对象的外观交点。,（,12,）捕捉到平行线：无论何时,AutoCAD,提示输入矢量的第二个点，都绘制平行于另一个对象的矢量。,2.4.4,自动追踪,1,功能,“自动追踪”包括两种追踪选项：“极轴追踪”和“对象捕捉追踪”。当“自动追踪”打开时，临时对齐路径有助于以精确的位置和角度创建对象。可以通过状态栏上的“极轴”或“对象追踪”按钮打开或关闭自动追踪。必须设置对象捕捉，才能从对象的捕捉点进行追踪。,2,调用方法,命令：,POLAR,（极轴追踪）,OTRACK,（对象追踪）,状态栏上的按钮：,快捷键：,F10,键打开或关闭极轴追踪。,F11,键打开或关闭对象追踪。,项目训练 对象捕捉、自动追踪练习,训练内容：,画一条从,A,点到,B,点的直线，线段,AB,的延长线与,R,20,的圆相切于,C,点，,A,点到,B,点距离为,30,，如图所示。使用对象捕捉模式、自动追踪方法。,项目训练 对象捕捉、自动追踪练习,操作步骤如下：,（,1,）打开对象追踪模式，设置“切点”捕捉方式。,（,2,）绘制,R,20,的圆。,（,3,）使用,LINE,命令画直线。,命令：,LINE,指定下一点或,放弃,(U),：,拾取,A,点,指定下一点或,放弃,(U),：,30,（将光标移到,C,点附近，当出现“切点”提示后，向回移动鼠标，此时在直线,AC,方向出现橡皮线，这时从键盘上输入,30,，定位,B,点）,指定下一点或,放弃,(U),：,回车,2.5,图形的显示控制,2.5.1,平移图形,1.,输入命令方式,工具栏：单击按钮,菜单栏：选择“视图”“平移”命令,命令行：输入,PAN,P,-PAN,-P,命令,2.,操作格式,执行上面的命令之一，光标显示为手形图标，按住鼠标左键拖动即可实时平移图形。按回车键退出操作。,2.5.2,缩放视图,1.,输入命令方式,工具栏：单击按钮,菜单栏：选择“视图”“缩放”“实时”命令,命令行：输入,ZOOM,Z,命令,2.,操作格式,命令：,ZOOM /,执行命令,选择对象或：,/,选择要删除的对象,指定窗口角点，输入比例因子（,nX,或,nXP,）或,全部,(A),中心点,(C),动态,(D),范围,(E),上一个,(P),比例,(S),窗口,(W),对象,(O),：,/,按回车键,执行命令后，鼠标显示为放大镜图标，按住鼠标左键往上移动图形放大显示；往下移动图形则缩小显示。,2.5.3,快速方便的选择图元对象,为了能够实现对象的快速选择，,AutoCAD,提供了除点选以外的其他方法。,1.,选择窗口,选择窗口是绘图区域中的一个矩形区域，在“选择对象：”提示下指定两个角点即可定义此区域。角点指定的次序不同，选择的结果也不同。指定了第一个角点之后：,（,1,）从左向右拖动鼠标，则仅选择完全包含在选择区域内的对象，图元有任何一部分在窗口以外都不能被选中，又称作窗口方式；,（,2,）从右向左拖动鼠标，则可选择包含在选择区域内以及与选择区域的边框相交叉的对象。即只要对象有任何一部分在窗口内均被选中，又称作交叉窗口方式。,2.,选择临近或重叠对象,当对象相邻或重叠时，可以使用下述方法一次次地单击鼠标左键，在相邻或重叠对象间循环切换，直至切换到要选择的对象。,在“选择对象：”提示下，按住,Ctrl,键并选择一个尽可能接近要选择对象的点。重复单击鼠标左键，直到要选择的对象被亮显。,第,3,章 绘制和编辑二维平面图形,本章主要内容,二维绘图命令学习，包括直线、圆、圆弧、正多边形、多段线等。,二维编辑命令如等分、复制、修剪、延伸、比例、缩放等。,利用二维绘图和编辑命令绘制棘轮等零件图,3.1 AutoCAD,中的图形图线的定位,3.2 AutoCAD,坐标系统,3.3,基础的,AutoCAD,绘图命令及操作,3.4 AutoCAD,编辑命令,3.5,平面图形绘制方法,3.1 AutoCAD,中的图形图线的定位,在,AutoCAD,绘图时，可通过三类方式实现定位。,1.,直接给距离方式,直接给距离方式主要用于绘制直接注出长度尺寸的水平与垂直线段，直接给距离是以鼠标导向，从键盘直接键入相对前一点的距离（即直接输入该线段长度）来绘制图形的，用该方法输入尺寸时，应打开“正交”或“极轴”进行导向。,2.,给坐标方式,给坐标方式是绘图中输入尺寸的一种基本方式。有了“直接距离”方式后，该方式的使用率大大减少。在坐标系中，用该方式给尺寸是通过给出图中线的每个端点坐标来实现的。给坐标方式包括“绝对直角坐标、相对直角坐标、相对极坐标、球坐标和柱坐标几种输入方法。其中绝对直角坐标、相对直角坐标、相对极坐标,3,种输入方法用于二维图形，球坐标和柱坐标,2,种输入方法用于三维图形。,3.,其他数据输入方法,（,1,）用鼠标在屏幕上取点。,（,2,）用对象捕捉方式捕捉一些特殊点。,3.2 AutoCAD,坐标系统,1,坐标输入概述,（,1,）世界坐标（,WCS,）。世界坐标系是指一个恒定不变的坐标系，坐标系的原点及坐标轴都是固定不变的，,Z,轴垂直于,X,、,Y,平面用于三维图形。,（,2,）用户坐标（,UCS,）。,WSC,不能被重新定义，但可以使用,UCS,命令创建用户坐标系，来建立自己的原点和轴方向。,（,3,）绝对坐标。绝对坐标是从用户坐标系原点测量所得的坐标值，坐标,0,，,0,是用户坐标系原点。通常，用户坐标系与世界坐标系是一致的。,（,4,）相对坐标。相对坐标是相对于上一输入点的位置偏移。,如果知道某点与前一点的位置关系，可以使用相对坐标输入点。要指定相对坐标，需要在坐标前面添加一个“,”,符号。例如，坐标“,3,4”,指定的点在,X,轴方向上距离上一指定点,3,个单位，在,Y,轴方向上距离上一指定点,4,个单位。,（,5,）极坐标。极坐标给定的是距离和角度，其中距离和角度用“,”,分开，规定,X,轴正向为,0,，,Y,轴正向为,90,，距离为点到原点的直线距离，角度为直线与,X,轴正向的夹角。极坐标可以是绝对的（从原点测量），也可以是相对于上一点的。要指定相对坐标，应在坐标前面添加一个“,”,符号。,3.3,基础的,AutoCAD,绘图命令及操作,3.3.1,直线,1,功能,在,AutoCAD,中，利用画线（,LINE,）命令可以画出一条线段，也可以连续输入下一点，画出一系列连续的直线段，直到按回车键或空格键退出画线命令。,2,调用方法,命令：,LINE,（回车）,菜单：绘图直线,图标：绘图工具栏中的,3.3.2,构造线,1,功能,构造线是指在两个方向上无限延长的直线。构造线主要用作绘图时的辅助线。当绘制多视图时，为了保持投影联系，可先画出若干条构造线，再以构造线为基准画图。,2,调用方法,命令：,XLINE,菜单：绘图构造线,图标：绘图工具栏中的,3.3.3,圆,1,功能,AutoCAD,提供了多种画圆的方法，其中包括以圆心、半（直）径绘制圆，以两点方式绘制圆，以三点方式绘制圆，以相切、相切、半径绘制圆，以相切、相切、相切绘制圆等。,2,调用方法,命令：,CIRCLE,菜单：绘图圆,图标：绘图工具栏中的,1,功能,AutoCAD,提供了多种画圆弧的方法，可以根据已知条件使用,ARC,命令绘制圆弧。圆弧的控制要复杂一些，除了圆心半径之外，还需要起始角和终止角，此外圆弧还有顺时针和逆时针特性。,2,调用方法,命令：,ARC,或,A,（简化命令）,菜单：绘图圆弧,图标：绘图工具栏中的,3.3.4,圆弧的绘制,3.3.5,椭圆,1,功能,ELLIPSE,命令用于绘制椭圆或椭圆弧。,2,调用方法,命令：,ELLIPSE,菜单：绘图椭圆,图标：绘图工具栏中的,3.3.6,正多边形,1,功能,利用,POLYGON,命令，用多段线画出一个封闭的等边多边形。,2,调用方法,命令：,POLYGON,或,POL,（简化命令）,菜单：绘图正多边形,图标：绘图工具栏中的,3.3.7,绘制矩形,1,功能,用户可以直接绘制矩形，也可以对矩形进行倒角或倒圆角，还可以改变矩形的线宽。,2,调用方法,命令：输入,RECTANGLE/REC,命令,菜单：绘图矩形,图标：绘图工具栏中的,3.3.8,绘制样条曲线,1,功能,通过一系列离散的点生成光滑曲线，如绘制零件图的剖视图，如图所示。,2,调用方法,命令：,SPLINE,菜单：绘图样条曲线,图标：绘图工具栏中的,3.4,AutoCAD,编辑命令,3.4.1,使用夹点功能,1,夹点功能的设置,输入命令方式,菜单栏：选择“工具”“选项”“选择集”选项卡,命令行：输入,Ddgrips,命令,执行命令后，打开“选择集”选项卡，勾选“启用夹点”项目，点击“确定”按钮，即可启用夹点功能。,2,用夹点拉伸对象,用夹点拉伸对象的操作步骤：,（,1,）选择要拉伸的对象，如图,a),所示。,（,2,）在对象中选择夹点（夹点呈红色显示），此时夹点随鼠标移动如图,b),所示。,系统提示：,拉伸,指定拉伸点或,基点（,B,）复制（,C,）放弃（,U,）退出（,X,）,：,各选项的功能如下：,“指定拉伸点”：用于指定拉伸的目标点。,“基点”：用于指定拉伸的基点。,“复制”：用于在拉伸对象的同时复制对象。,“放弃”：用于取消上次的操作。,“退出”：用于夹点拉伸对象的操作。,（,3,）移动到目标位置时，单击即可把夹点拉伸到需要位置，如图,c),所示。,3,用夹点移动对象,用夹点移动对象的操作步骤：,（,1,）选择要移动的对象。,（,2,）指定一个夹点作为基点。,系统提示：,拉伸,/,按回车键,移动,指定移动点或,基点（,B,）复制（,C,）放弃（,U,）退出（,X,）,：,（,3,）指定目标位置后，系统完成夹点移动对象。,用夹点旋转对象的操作步骤：,（,1,）选择要旋转的对象。,（,2,）指定一个夹点作为基点。,系统提示：,拉伸,/,按回车键,移动,/,按回车键,旋转,指定旋转角度或,基点（,B,）复制（,C,）放弃（,U,）参照（,R,）退出（,X,）,：,（,3,）在命令行输入旋转角度，按回车键，系统完成夹点旋转对象。,4.,用夹点旋转对象,用夹点缩放对象的操作步骤：,（,1,）选择要缩放的对象。,（,2,）指定一个夹点作为基点。,系统提示：,拉伸,/,按回车键,移动,/,按回车键,旋转,/,按回车键,缩放,指定比例因子或,基点（,B,）复制（,C,）放弃（,U,）参照（,R,）退出（,X,）,：,（,3,）在命令行输入缩放比例，按回车键，系统完成夹点缩放对象。,5.,用夹点缩放对象,用夹点镜像对象的操作步骤：,（,1,）选择要镜像的对象。,（,2,）指定一个夹点作为基点。,系统提示：,拉伸,/,按回车键,移动,/,按回车键,旋转,/,按回车键,缩放,/,按回车键,镜像,指定第二点或,基点（,B,）复制（,C,）放弃（,U,）退出（,X,）,：,（,3,）指定第二点（基点为第一点）后，对象沿两点所确定的直线完成镜像。,6.,用夹点镜像对象,3.4.2,调整对象位置,一、移动,1,功能,将已有图形对象平移一个位置。移动对象仅仅是位置的平移，并不改变对象的方向和大小。,2,调用方法,命令：,MOVE,菜单：修改移动,图标：修改工具栏中的,二、旋转,1,功能,把已有图形对象绕指定中心旋转。,2,调用方法,命令：,ROTATE,菜单：修改旋转,图标：修改工具栏中的,3.4.3,利用一个对象生成多个对象,1,功能,复制对象，在指定的位置创建原对象的副本，可做多重复制。,2,调用方法,命令：,COPY,菜单：修改复制,图标：修改工具栏中的,3,说明,复制命令需要指定位移的矢量，即基点和第二点的位置，这两点可以处于图中的任何位置。可以在不中断“复制”命令的情况下多次复制一个对象。,一、复制,二、镜像,1,功能,用于创建轴对称的图形。利用镜像功能，用户只需创建半个对象，然后通过镜像快速生成整个对象。,2,调用方法,命令：,MIRROR,菜单：修改镜像,图标：修改工具栏中的,三、阵列,1,功能,对选定对象作矩形或环形阵列。,2,调用方法,命令：,ARRAY,菜单：修改阵列,图标：修改工具栏中的,激活阵列命令，打开“阵列”对话框，如图所示。在对话框中可以选择矩形阵列方式或环形阵列方式。,四、偏移,1,功能,创建一个与选择对象形状相同，等距的平行直线、平行曲线和同心椭圆。在工程设计中经常用于创建
