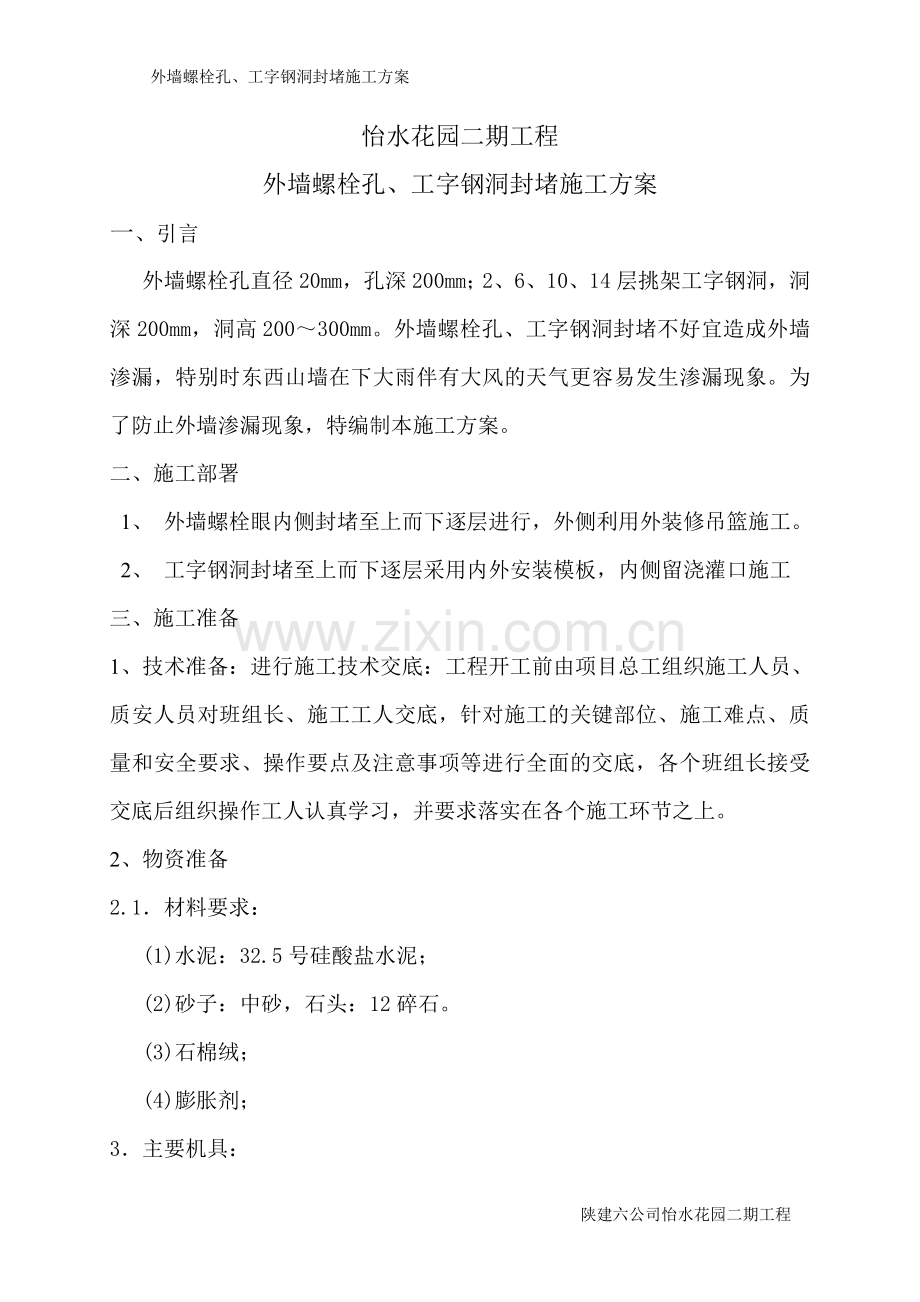

外墙螺栓孔、工字钢洞封堵施工方案
怡水花园二期工程
外墙螺栓孔、工字钢洞封堵施工方案
一、引言
外墙螺栓孔直径20mm，孔深200mm；2、6、10、14层挑架工字钢洞，洞深200mm，洞高200～300mm。外墙螺栓孔、工字钢洞封堵不好宜造成外墙渗漏，特别时东西山墙在下大雨伴有大风的天气更容易发生渗漏现象。为了防止外墙渗漏现象，特编制本施工方案。
二、施工部署
1、 外墙螺栓眼内侧封堵至上而下逐层进行，外侧利用外装修吊篮施工。
2、 工字钢洞封堵至上而下逐层采用内外安装模板，内侧留浇灌口施工
三、施工准备
1、技术准备：进行施工技术交底：工程开工前由项目总工组织施工人员、质安人员对班组长、施工工人交底，针对施工的关键部位、施工难点、质量和安全要求、操作要点及注意事项等进行全面的交底，各个班组长接受交底后组织操作工人认真学习，并要求落实在各个施工环节之上。
2、物资准备
2.1．材料要求：
(1)水泥：32.5号硅酸盐水泥；
(2)砂子：中砂，石头：12碎石。
(3)石棉绒；
(4)膨胀剂；
3．主要机具：

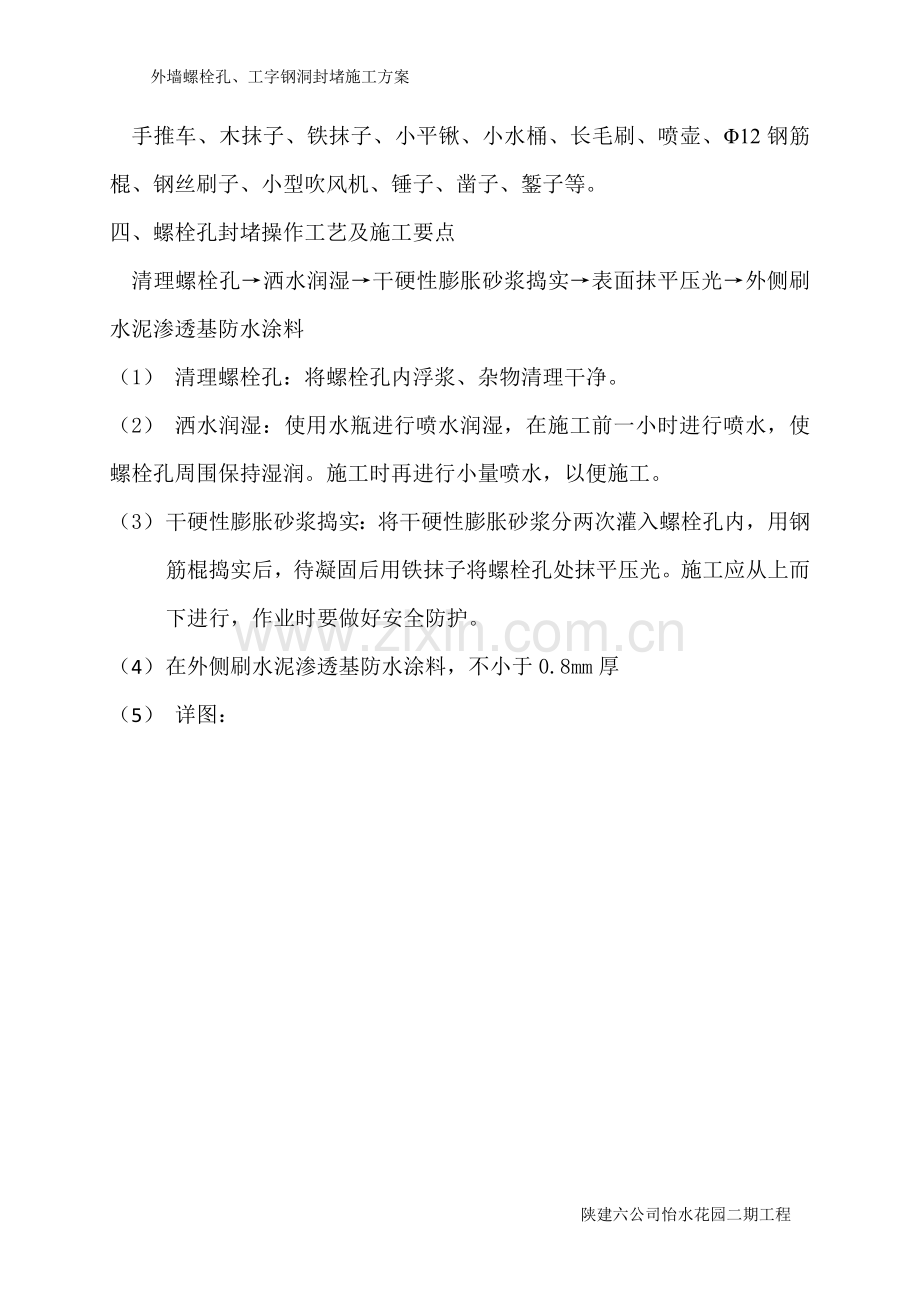

手推车、木抹子、铁抹子、小平锹、小水桶、长毛刷、喷壶、Φ12钢筋棍、钢丝刷子、小型吹风机、锤子、凿子、錾子等。
四、螺栓孔封堵操作工艺及施工要点
清理螺栓孔→洒水润湿→干硬性膨胀砂浆捣实→表面抹平压光→外侧刷水泥渗透基防水涂料
（1） 清理螺栓孔：将螺栓孔内浮浆、杂物清理干净。
（2） 洒水润湿：使用水瓶进行喷水润湿，在施工前一小时进行喷水，使螺栓孔周围保持湿润。施工时再进行小量喷水，以便施工。
（3） 干硬性膨胀砂浆捣实： 将干硬性膨胀砂浆分两次灌入螺栓孔内，用钢筋棍捣实后，待凝固后用铁抹子将螺栓孔处抹平压光。施工应从上而下进行，作业时要做好安全防护。
（4） 在外侧刷水泥渗透基防水涂料，不小于0.8mm厚
（5） 详图：

五、工字钢封堵操作工艺及施工要点
1、孔洞大于100mm 时，采用细石混凝土封堵；所有封堵必须保证密实。
封堵洞口的外侧涂刷水泥渗透基防水涂料，涂刷范围必须大于孔洞周边50mm。
2、工艺流程：
悬挑型钢取出——基层凿毛湿润——两侧支模——浇注混凝土——两侧拆模——凿除凸出砼——外侧刷水泥渗透基防水涂料
3、构造做法：
1）、悬挑型钢取出
取出孔洞内工字钢，并将杂物垃圾清理干净。
2）、基层凿毛湿润
孔洞周壁凿毛，并浇水湿润周边范围100mm以上。
3）、两侧支模
支洞口两侧模板，模板超出洞口上方100mm。
4）、浇注混凝土
浇筑高于墙体混凝土等级一个标号的细石混凝土（掺防水剂和膨胀剂），充分插捣密实。
5）、两侧拆模
混凝土两侧模板在2～3天后拆除。
6）、凿除凸出砼
拆模后，凿除表面凸出的多余混凝土，并修补好混凝土缺陷。
7）、刷水泥渗透基防水涂料
在墙外侧孔洞及周边分多遍涂刷水泥渗透基防水涂料，涂刷范围超出孔洞周边50mm。
8）、详图

六、质量标准
1、保证项目：
保证外墙螺栓眼、工字钢洞不渗漏。混凝土强度等级符合要求。
2、成品保护
施工操作时应保护已做完的工程项目，防止碰撞造成未凝固前表面损伤。
七、安全文明施工
1.进场前对所有施工人员进行体检、登记造册及进场安全教育，签定安全施工合同。
2.对施工临边进行防护、施工机械进行检查维修保养，确保安全运行。
3.施工过程中安全员进行跟踪检查，发现隐患及时处理。
4.作业人员要严格遵守劳动纪律，覆行自己的岗位职责，工作中不擅自脱岗、不打闹、不睡觉、上班前不喝酒。
5、作业人员进入施工现场必须穿戴劳动保护用品，严格执行职工安全规则。
6、施工中作好各种施工记录及过程报验工作，确保过程受控。
7、施工过程中，保持作业区域环境卫生，不得将废弃材料乱扔、乱放。
8、乘坐电梯遵守相关安全规定。
9、遵守吊篮安全操作规程。
陕建六公司怡水花园二期工程
