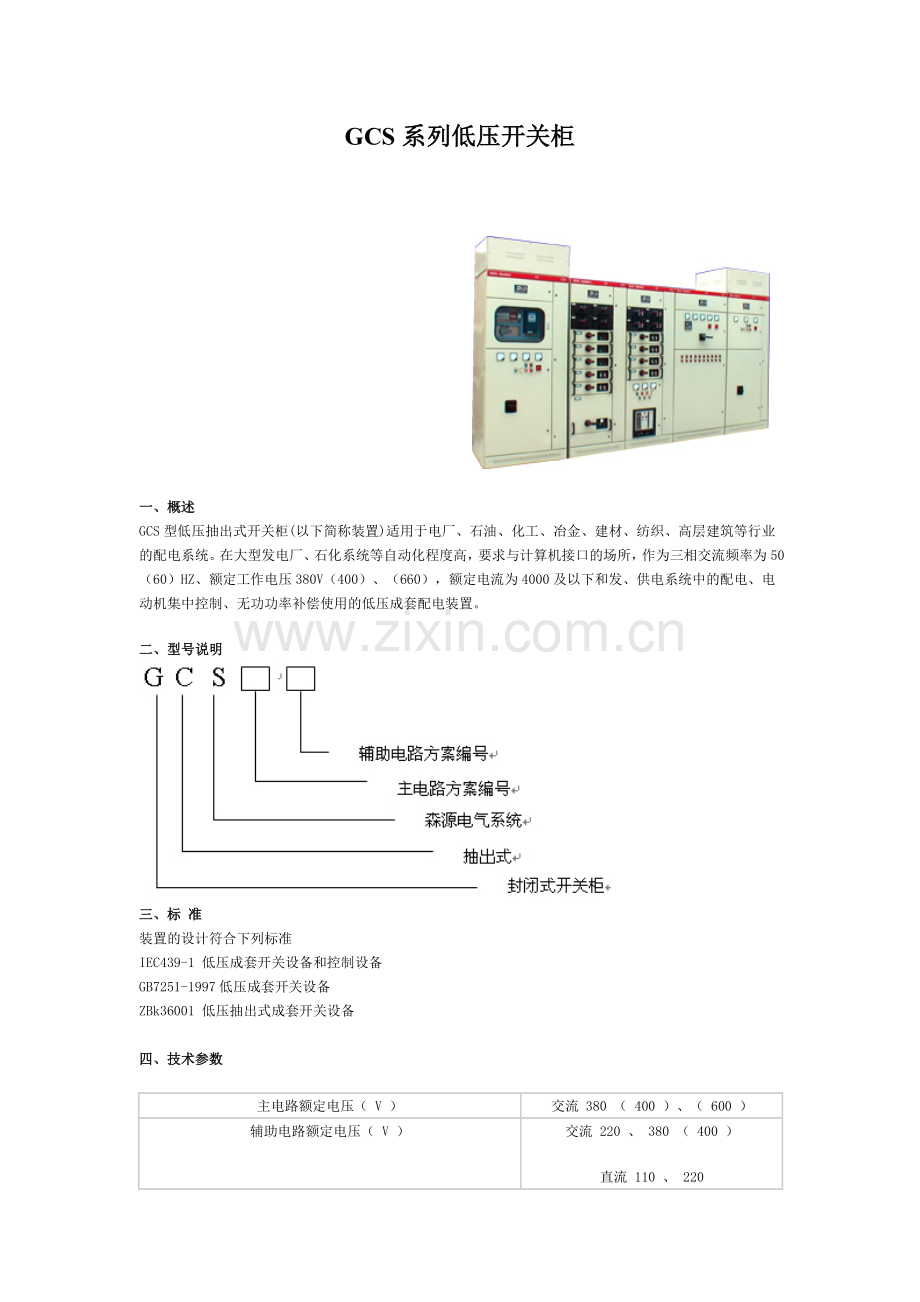

GCS系列低压开关柜

一、概述
GCS型低压抽出式开关柜(以下简称装置)适用于电厂、石油、化工、冶金、建材、纺织、高层建筑等行业的配电系统。在大型发电厂、石化系统等自动化程度高，要求与计算机接口的场所，作为三相交流频率为50（60）HZ、额定工作电压380V（400）、（660），额定电流为4000及以下和发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。
二、型号说明

三、标 准
装置的设计符合下列标准
IEC439-1 低压成套开关设备和控制设备
GB7251-1997低压成套开关设备
ZBk36001 低压抽出式成套开关设备

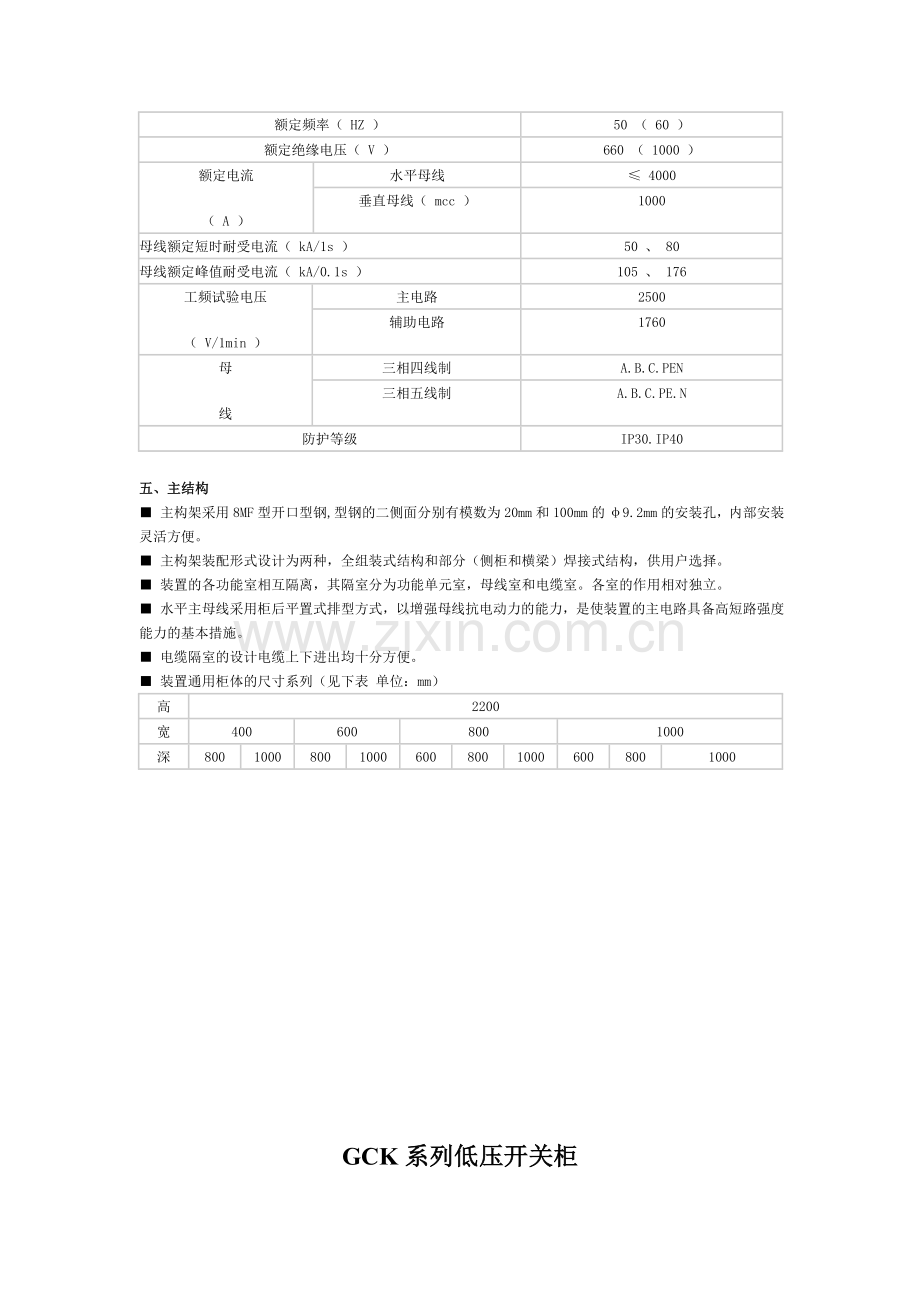

四、技术参数
主电路额定电压（ V ）
交流 380 （ 400 ）、（ 600 ）
辅助电路额定电压（ V ）
交流 220 、 380 （ 400 ）
直流 110 、 220
额定频率（ HZ ）
50 （ 60 ）
额定绝缘电压（ V ）
660 （ 1000 ）
额定电流
（ A ）
水平母线
≤ 4000
垂直母线（ mcc ）
1000
母线额定短时耐受电流（ kA/1s ）
50 、 80
母线额定峰值耐受电流（ kA/0.1s ）
105 、 176
工频试验电压
（ V/1min ）
主电路
2500
辅助电路
1760
母
线
三相四线制
A.B.C.PEN
三相五线制
A.B.C.PE.N
防护等级
IP30.IP40

五、主结构
■ 主构架采用8MF型开口型钢,型钢的二侧面分别有模数为20mm和100mm的φ9.2mm的安装孔，内部安装灵活方便。
■ 主构架装配形式设计为两种，全组装式结构和部分（侧柜和横梁）焊接式结构，供用户选择。
■ 装置的各功能室相互隔离，其隔室分为功能单元室，母线室和电缆室。各室的作用相对独立。
■ 水平主母线采用柜后平置式排型方式，以增强母线抗电动力的能力，是使装置的主电路具备高短路强度能力的基本措施。
■ 电缆隔室的设计电缆上下进出均十分方便。
■ 装置通用柜体的尺寸系列（见下表 单位：mm）
高
2200
宽
400
600
800
1000
深
800
1000
800
1000
600
800
1000
600
800
1000

GCK系列低压开关柜
一、用途与性能
■GCK1系列电动机控制中心，主要是由一些组合式电动机控制单元，和其它功能单元组合而成。这些单元以上下重叠的方式安装在封闭的金属柜体内，用设置在柜体上方的水平母线，将每个柜体联结在一起，同一柜体的功能单元则并联在垂直母线上。柜体共分水平母线区、垂直母线区、电缆区和设备安装区等四个互相隔离的区域，功能单元分别安装在各自的小室内，当任何一个功能单元发生事故时，均不影响其它单元，防止事故扩大。
■本产品符合ZBK36001-89《低压抽屉式成套开关设备》标准，该产品采用IEC114规定的IP40防护等级，当所有的门和护板开闭时，或门开启时以及功能单元处于移出位置时均能达到相应的防护等级，这样可确保人身安全。
■该产品设置有完善可靠的接地系统和保护电路，所有功能单元均能按规定的性能要求，分断短路电流，进线单元具有三段保护特性。因此，可以保证供电的可靠性，和设备与系统的安全。
■所有功能单元，均可通过接口件与PC线板（可编程序控制器）或微机处理机连接，作为自动控制系统的执行单元，根据用户需要还可以提供其它内容的功能单元和功能组合，该产品适用于交流380V，频率50HZ的电路中。

二、型号说明
■ 柜型型号各位数字含意

■ GCK1型电动机控制中心功能单元一次及二次线路方案编号说明功能单元一次线路方案编号说明：

■ 功能单元二次线路方案编号说明：

GGD系列低压开关柜

一、概述
■ GGD型交流低压配电柜适用于发电厂，变电站，厂矿企业等电力用户的交流50HZ，额定工作电压380V额定工作电流至3150A的配电系统、作为动力，照明及配电设备的电能转换、分配与控制之间。
■ GGD型交流低压配电柜是根据能源部主管上级，广大电力用户及设计部门的要求，本着安全、经济、合理、可靠的原则设计的新型低压配电柜。产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便、系列性，实用性强，结构新颖，防护等级高等特点。可作为低压成套开关设备的更新换代产品使用。
■ GGD型交流低压配电柜符合IEC439《低压成套开关设备和控制设备》GB7251《低压成套开关设备》等标准。

二、产品型号及含义

三、使用条件
■ 周围空气温度不高于+40℃不低于-5℃。24h内的平均温度不得高于+35℃。
■ 户内安装使用，使用地点海拔高度不得超过2000M。
■ 周围空气相对湿度在最高温度为+40℃时不超过50%。在较低温度时允许有较大的相对湿度。（例如+20C℃时为90%）应考虑到由于温度的变化可能会偶然产生凝露的影响。
■ 设备安装时与垂直的倾斜度不超过5%。
■ 设备安装在无剧烈震动和冲击的地方，以及不足使电器元件受到腐蚀的场所。
■ 用户有特殊要求时可与制造厂协商解决。

四、电气性能
■ 基本电气参数
型号
额定电压 （ V ）
额定电流 （ A ）
额定短路 开断电流 （ KA ）
额定短时 耐受电流 （ IS ）（ KA ）
耐受电流 （ KA ）
GGD1
380
A 1000
15
15
30
B 600 （ 630 ）
C 400
GGD2
380
A 1500 （ 1600 ）
30
30
63
B 1000
C
GGD3
380
A 3150
50
50
105
B 2500
C 2000

■ 主电路方案
GGD柜的主电路设计了129个方案，共298个规格（不包括辅助电路的功能变化及控制电压的变化而派生的方案和规格）。
其中 GGD1型 49个方案 123个规格
GGD2型 53个方案 107个规格
GGD3型 27个方案 68个规格
主电路方案是征求了广大设计，使用部门的意见选编的。增加了发电厂需要的方案。额定电流增加至3150A，适合2000KVA及以下的配电变压器选用。
此外，为适应无功补偿的需要设计了GGJ1、GGJ2电容补偿柜，基本主电路方案4个，共12个规格。
■ 辅助电路方案
辅助电路的设计分供用电方案和发电厂方案两部分。GGD柜内有足够的空间安装二次元件，专用的LMZ3D型电流互感器可满足发电厂和特殊用户附设继电保护时的需要。
■ 主母线
考虑到价格比和以铝代 铜的可行性，额定电流在1500A及以下时采用单铝排母线。额定电流大于1500A时采用双铜排母线。生产厂按此规定制造样机并通过型式试验。生产厂也可根据用户的要求将铝母线换成同等载流量的铜母线。
母线的搭接面可采用搪锡工艺处理。
■ 电器元件选择
● GGD柜可采用国内已能批量生产的较为先进的电器元件。如ME、DZ20、DW15等。同时也根据经济，合理的原则，在充分考虑可行性的前提下保留了部分可用的老产品如DZ10等。不选用已淘汰的产品。
● HD13BX和HS13B型旋转操作式刀开关是根据GGD柜独特结构的需要而设计的专用元件，它改变了机构的操作方式，保留了老产品的优点，是一种实用新型的电器元件。
● 如设计部门根据用户需要，选用性能更优良，技术更先进的新型电器元件时，因GGD柜具有良好的安装灵活性，一般不会因更新电器元件造成制造和安装方面的困难。
● 为进一步提高电路的动稳定能力，GGD柜有专用的ZMJ型组合式母线夹和绝缘支撑件。母线夹由高强度、高阻燃型PPO合金材料热塑成型，绝缘强度高、自熄性能好，结构独特，只需调整积木式间块即可方便地组合成单母线夹或双母线夹。绝缘支撑是套筒式模压结构，成本低、强度高，解决了老产品爬电距离不够的缺陷。

五、结构特点

图一 外形示意图
■ GGD型交流低压配电柜的柜体采用通用柜形式，构架用8MF冷弯型钢局部焊接组装而成，构架另件及专用配套另件由型钢定点生产厂配套供货，以保证柜体的精度和质量。通用柜的另部件按模块原理设计，并有20模的安装孔，通用系数高，可以使工厂实现予生产。既缩短了生产制造周期，也提高了工作效率。
■ GGD柜设计是充分考虑到柜体运行中的散热问题。在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。
■ GGD柜按照现代化工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方，面目一新。
■ 柜门用转轴方式活动铰链与构架相连，安装、拆卸方便。门的折边处均嵌有一根山型橡胶条，关门时门与构架之间嵌条有一定的压缩行程，能防止门与柜体直接碰撞，也提高了门的防护等级。
■ 装有电器元件的仪表门，用多股软铜线与构架相连。柜内的安装件与构架之间用滚花螺钉连接，整柜构成完整的接地保护电路。
■ 柜体面漆选用聚脂桔型烘漆，附着力强，质感好，整柜呈亚光色调，避免了眩目效应，给值班人员创造了较舒适的视觉环境。
■ 柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。
■ 柜体的防护等级为IP30，用户也可根据环境的要求在IP20—IP40之间选择。

六、安装与使用
产品到达收货地点后，首先应当检查包装是否完整无损，发现问题应及时通知制造厂查找原因。对于不立即安装的产品，应根据正常使用条件的规定，置于适当的场所。
■ 产品安装

图二 安装示意图
产品的安装应按安装示意图进行（见附图2），基础槽钢和螺栓由用户自备，主母线安装时应将搭接面修理平整，处理干净，涂上中性凡士林或采用其它措施，然后用螺栓紧固。
■ 产品在安装完毕后，投入运行前需进行如下项目检查与试验。
◇ 检查柜面漆有无脱落，柜内是否干燥、清洁。
◇ 电器元件的操作机构是否灵活，不应有卡滞或操作力过大现象。
◇ 主要电器的通断是否可靠、准确。辅助接点的通断是否可靠准确。
◇ 仪表指示与互感器变比及极性是否正确。
◇ 母线连接是否良好，绝缘支撑、安装件及附件是否安装牢固可靠。
◇ 辅助接点是否符合要求，熔断器的熔芯规格是否正确，断电器的整定值是否符合设计要求，动作是否准确。
◇ 电路和接点是否符合电器原理图。
◇ 保护电路系统是否符合要求。
◇ 用500伏兆欧表测量绝缘电阻值不得低于1兆欧。
■ 使用注意事项
◇ 本产品为不靠墙安装，单面（正面）操作，双面开门维修的低压配电柜。产品的维修通道及柜门，必须经考核合格的专业人员方可进入或开启进行操作、检查和维修。
◇ 空气断路器，经过多次合、分后，会使主角头局部烧伤和产生碳类物质，使接触电阻增大，应定期对空气断路器按其说明书进行维护和检查。

七、订货须知
用户订货时应提供如下资料
■ 产品的全型号（包括主电路器方案号和辅助电路方案号）
■ 主电路系统组合顺序图
■ 辅助电路电气原理图
■ 柜内元器件清单
■ 其它与产品正常使用条件不符合的特殊要求

MNS型低压抽出式开关柜

1 概述及用途
MNS型低压抽出式开关柜是我厂根据市场需求而开发的新一代低压开关柜。产品技术标准符合IEC439M《低压成套开关设备和控制设备》；GB7251.1-1997《低压成套开关设备》等标准要求。
MNS型低压抽出式开关柜适用于发电厂、变电站、石油化工、冶金轧钢，轻工纺织等厂矿企业和住宅小区，高层建筑等场所，作为交流50~60Hz，额定工作电压660V及以下的电力系统的配电设备的电能转达换、分配及控制之用。

2 使用条件
2.1 周围空气温度不高于+40℃，不低于-5℃，并且24h内其平均温度不高于+35℃。
2.2 大气条件：空气清洁，相对温度在最高温度为+40℃时不超过50%，在较低温度时允许有较高的相对湿度，例如+20℃时为90%，但应考虑到由于温度变化，有可能会偶然地产生适度的凝露。
2.3 海拔高度不超过2000m。
2.4 本装置适应于以下温度的运输和储存过程：-25℃至55℃的范围之间，在短时间内（不超过24h）可达+70℃，在这些极限温度下装置不应遭到任何不可恢复的损伤，而且在正常的条件下应能正常工作。
2.5 如果上述使用条件不能满足时，应由用户和制造厂协商解决。
2.6 当本装置使用海上石油和核电站时，应另行签订技术协议。

3 结构特征
装置的基本柜架为组合装配结构，柜架的全部结构都经过镀锌处理，通过自
攻锁紧螺钉或8.8级六角螺钉紧固互相连接成基本柜架，再按方案变化需要，加上相应的门，封板，隔板，安装支架，以及母线，功能单元等零部件，组装成一台完整的装置，装置内零部件尺寸，隔室尺寸实行模数化（模数单位E=25mm，下同）
3.1 动力配电中心（以下简称PC）
3.1.1 PC柜内分成四个隔室：
水平母线隔室：在柜的后部；
功能单元隔室：在柜前上部或柜前左边；
电缆隔室：在柜前下部或柜前右边；
控制回路隔室：在柜前上部；
分隔措施；
水平母线隔室与功能单元隔室，电缆隔室之间有三聚氰胺酚醛夹心板或钢板分隔。
控制回路隔室与右功能单元隔室之间用阻燃型聚胺脂发泡塑料模型制罩壳分隔。
左边的功能单元隔室与右边的电缆隔室之间用钢板分隔。
3.1.2 柜内安装的框架式断路器，均能在关门状态下实现柜外手动操作，视察断路器的分合闸状态和根据操作机构与门的位置关系，判断出断路器在试验位置还是在工作位置。
3.1.3 主电路与辅助电路之间设计成分隔结构，仪表、信号灯和按钮等组成的辅助电路单元，均安装于塑料板上，板后有一用阻燃型聚胺脂发泡塑料做成的罩壳与主电路分离。
3.2 抽出式电动机控制中心和小电流的动力配电中心（以下简称为抽出式MCC）
3.2.1 抽出式MCC柜内分成三个隔室，即柜后部的水平母线隔室，柜前部左边的功能单元隔室，柜前部右边的电缆隔室。水平母线室与功能单元隔室之间用阻燃型发泡塑料制成的功能壁分隔，电缆隔室与水平母线隔室，功能单元隔室之间用钢板分隔。
3.2.2抽出式MCC有单面操作和双面操作二种结构。
3.2.3抽出式MCC有五种标准尺寸的抽屉，它们分别是8E/4，8E/2，8E，16E和24E，其中8E/4和8E/2二种抽屉的结构是用模制的阻燃型塑料件的铝合金型材组成。（4个8E/4抽屉2个8E/2抽屉组成一个8E高度的间隔）。功能单元隔室的总高度为72E。
3.2.4 五种标准尺寸的抽屉，一般有16个二次隔离触头引出，如果需要，除8E/4抽屉外，其它四种抽屉可增加到32个。每个静触头的接线端头同时可接三根导线。（二根用TT1-2.5/2.8×0.8型插套式端头接线，另一根用1T2.5-2型插针式端头接线。上述二种端头由制造厂随产品提供适量的附件和冷轧钳）。
3.2.5 通过机械联锁装置的操作程序性，只有当主回路和辅助回路全部断开的状态下才能移动抽屉，机械联锁装置使抽屉具有移动位置，试验位置，分断位置，边接位置和分离位置，并用相应的符号标志出来，见图2、3。
机械联锁装置上的操作手柄和主断路器的操作手柄，能同时被三把挂锁锁住。
3.3 可移式电动机控制中心和小电流动力配电中心（以下简称可移式MCC）
3.3.1 可移式MCC的柜体结构特征同3.2.1条和3.2.2条。
3.3.2功能单元设计成可移式结构，功能单元与垂直母线的边接，采用一次隔离触头，即使与其连接的电路是带电的，也可以从设备中完整地取出和放回该功能单元。另一端固定式结构。
3.3.3 可移式MCC的功能单元分为3E，6E，8E，16E，24E，32E和40E。功能单元隔室总高度也是72E。（见图4）
图2：8E/4和8E/2抽屉操作手柄位置图

图3：8E～24E抽屉操作手柄位置图 3.4 母线系统
3.4.1 水平母线（L1、L2、L3）
水平母线安装于柜后独立的母线隔室中，它有二个可选择的安装位置，即柜高的三分之一或三分之二处，母线可按需要装于上部或下部，也可以上下二组同时安装，二组母线可以单独使用，也可以并联使用。
每相母线由2根或4根或8根母线并联，母排截面有10×30×2；10×60×2；10×80×2；10×60×4；10×80×2×2和10×60×2（mm）六种。
3.4.2 垂直母线
垂直母线为50×30×5的角尺型铜母线，它被嵌装于用阻燃型塑料制造的功能壁中，带电部分的防护达1P20。
3.4.3 中心母线（N线）和中性保护母线（PE线或PEN线）
中性母线和中性保护母线平行地安装在功能单元隔室的下部和垂直安装在电缆室中，N线与PE线之间如用绝缘子相隔，则N线与PE分别使用，二者之间如用导体短接，即成PEN线。
3.5 保护接地系统
装置的保护电路由单独装设的并贯穿于整个排列长度的PE线（或PEN线）和可导电的结构件二部分组成。
装置中金属结构件，除外表的门和封板外，其余都经过镀锌处理，在结构件的连接处，都经过精心设计，使其能通过一定的短路电流。
3.6 辅助电路电缆槽
在功能单元隔室的顶部装有辅助电路电缆槽，槽内可安放柜间连接线公用电源线。
3.7 辅助电路的隔离措施
在抽出式MCC方案的每一回路中，按系统需要可装设一只隔离变压器，变压器容量按交流接触器规定确定，见表1
接触器规格
隔离变压器
辅助接触器
B16~B25
JBK3-63 380/220V

B37~B45
JBK3-100 380/220V

B65B85
JBK3-160 380/220V

B106 以上
JBK3-63 380/220V
B16
