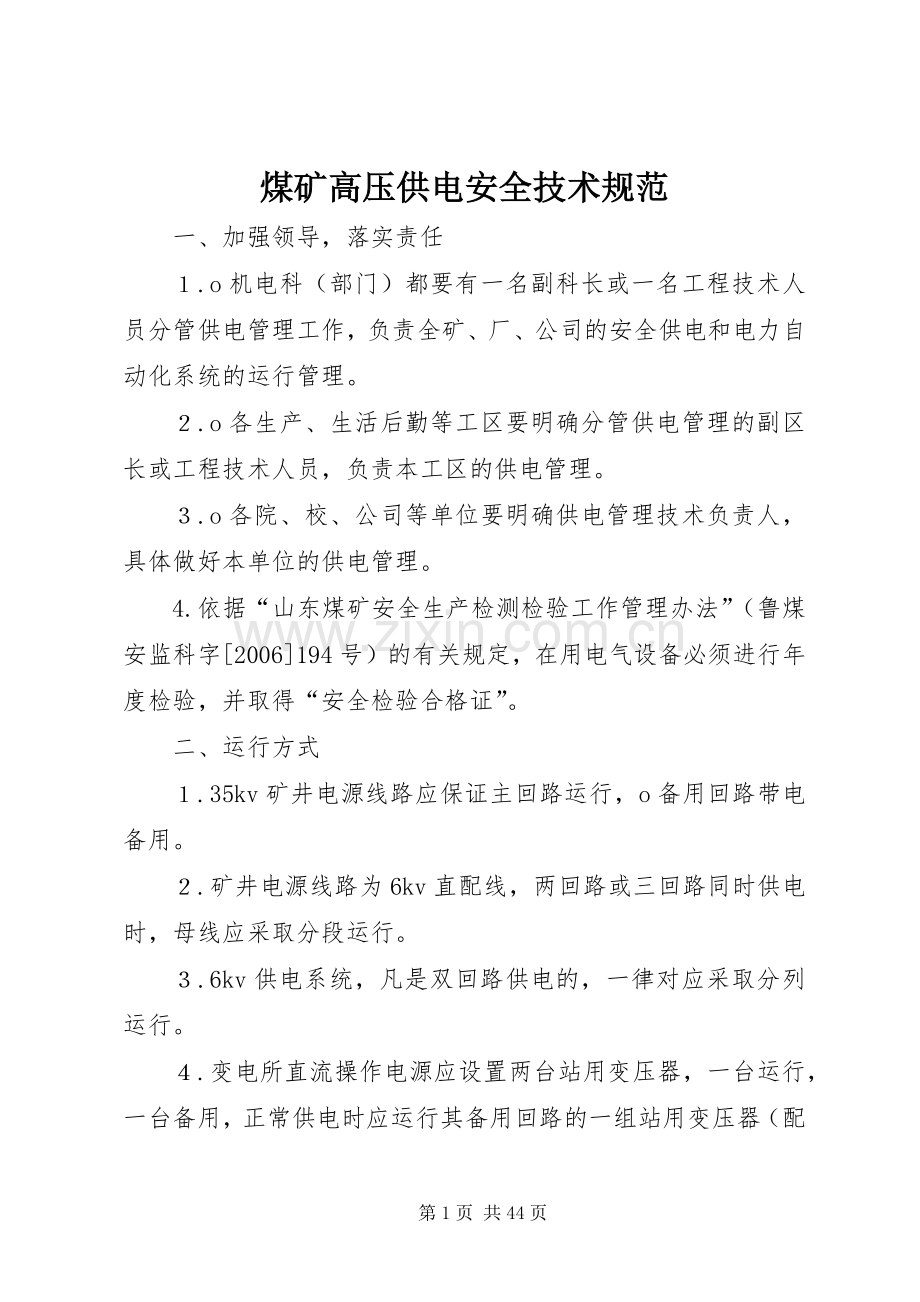

煤矿高压供电安全技术规范
一、加强领导，落实责任
１.o机电科（部门）都要有一名副科长或一名工程技术人员分管供电管理工作，负责全矿、厂、公司的安全供电和电力自动化系统的运行管理。
２.o各生产、生活后勤等工区要明确分管供电管理的副区长或工程技术人员，负责本工区的供电管理。
３.o各院、校、公司等单位要明确供电管理技术负责人，具体做好本单位的供电管理。
4.依据“山东煤矿安全生产检测检验工作管理办法”（鲁煤安监科字[2006]194号）的有关规定，在用电气设备必须进行年度检验，并取得“安全检验合格证”。
二、运行方式
１.35kv矿井电源线路应保证主回路运行，o备用回路带电备用。
２.矿井电源线路为6kv直配线，两回路或三回路同时供电时，母线应采取分段运行。
３.6kv供电系统，凡是双回路供电的，一律对应采取分列运行。
４.变电所直流操作电源应设置两台站用变压器，一台运行，一台备用，正常供电时应运行其备用回路的一组站用变压器（配用大容量蓄电池的可不受此限制）。

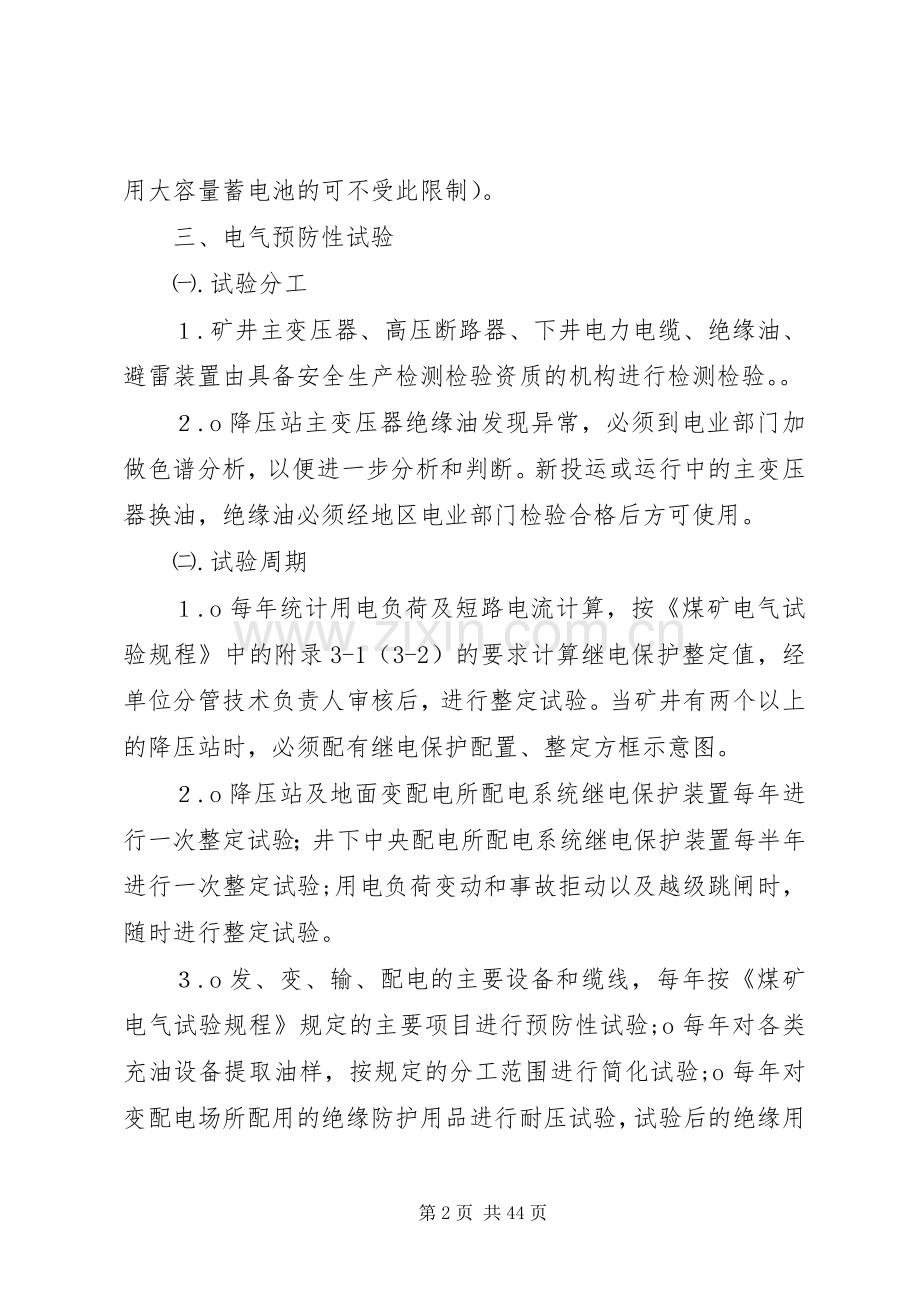

三、电气预防性试验
㈠.试验分工
１.矿井主变压器、高压断路器、下井电力电缆、绝缘油、避雷装置由具备安全生产检测检验资质的机构进行检测检验。。
２.o降压站主变压器绝缘油发现异常，必须到电业部门加做色谱分析，以便进一步分析和判断。新投运或运行中的主变压器换油，绝缘油必须经地区电业部门检验合格后方可使用。
㈡.试验周期
１.o每年统计用电负荷及短路电流计算，按《煤矿电气试验规程》中的附录3-1（3-2）的要求计算继电保护整定值，经单位分管技术负责人审核后，进行整定试验。当矿井有两个以上的降压站时，必须配有继电保护配置、整定方框示意图。
２.o降压站及地面变配电所配电系统继电保护装置每年进行一次整定试验；井下中央配电所配电系统继电保护装置每半年进行一次整定试验;用电负荷变动和事故拒动以及越级跳闸时，随时进行整定试验。
３.o发、变、输、配电的主要设备和缆线，每年按《煤矿电气试验规程》规定的主要项目进行预防性试验;o每年对各类充油设备提取油样，按规定的分工范围进行简化试验;o每年对变配电场所配用的绝缘防护用品进行耐压试验，试验后的绝缘用品必须有合格标志、试验日期;o各种试验结果要有试验报告备查。
㈢.o运行中的35kv主变压器，凡发生瓦斯或差动继电器动作或因外部短路冲击造成前级变电站出线开关跳闸停电的，要退出运行，经有资质的单位全面试验合格后方可送电。
以上各种试验必须由具有试验资质的电气检验部分进行试验，试验结果及调整处理情况要有报告，存档备查。
四、变配电设备的检查、检修和性能检测。
１.o各变配电所要制定岗位工、维修工对设备、供电线路、电缆的巡回检查制度，明确检查部位、内容、方法、记录、汇报等工作内容，发现问题及时安排处理。
２.o主要电气设备的检修或更换时，必须编制检修任务书，包括施工方法、步骤、质量技术要求、安全措施、检修运行方式及应急供电方案等内容。主变压器吊芯、调整分接开关等项目的安全技术措施，报公司机电处审查批准后实施。
３.o对发、变、输、配电的主要设备和缆线，每年的预防性试验结果超出规定或同上一年对比性能明显恶化的要加做试验确认，并认真分析安排整改，达到标准后方可投入运行。
４.o降压站、矿（厂）主配电所、机房配电所、井下中央变电所的断路器、隔离开关可结合电气预防性试验周期进行检查检修，并对断路器的过流保护做传动性能试验。
５.o架空输电线路每年春季、秋季进行清扫、检查。汛期暴风雨天气按公司、矿分管范围，对电源线路、风井、转供电架空线路进行巡查，对危及安全供电的要在暴风雨天气和大风天气后及时处理，消除事故隐患。降压站室外设备的绝缘瓷瓶要进行防污闪处理。涂硅油的，每年秋季进行一次；涂新型防污闪涂料的，按照说明书要求的周期进行。
６.o地面变配电所的电源备用回路每季对油断路器、隔离开关分别进行一次电动或手动合闸，不可靠的及时处理。
以上各种检查、检修、试验要有记录备查。
五、保护接地系统
㈠地面供电系统及井下供电系统必须有完善的保护接地网
１.o地面变电所必须有水平导体组成的接地网，接地体和接地线的选择符合gb50169-2006《电气装置安装工程：接地装置施工及验收规范》的规定。避雷器或避雷针的集中接地必须有独立的接地装置，符合gb50057-94《建筑物防雷设计规范》（2006年修订稿）的规定。接地电阻值符合有关设计要求。
２.o井下接地网主接地体应在主、副水仓各埋设一块，接地体用耐腐蚀的钢板制成，其面积不小于0.75m2，厚度不小于5mm。接地网上任一保护接地点测得的接地电阻，不得超过2Ω。
３.o各类保护接地装置严格按要求敷设，接地引线要明线敷设，与接地装置连接处用镀锌螺栓连接，便于检测接地电阻值。
㈡防避雷装置的装设、检测。
１.o对建筑物及输电线路、变电所、电机的防雷设施，按规程规定装设齐全，并做好编号、登记、建档工作。
２.o防雷设施每年雨季前进行安全检测、试验、安装，做好原始记录，凡检测不合格的必须限期整改，整改意见和结果留有记录，存档备查。
六、管理制度及记录
１.变配电所必须具备的管理制度：
⑴岗位责任制
⑵交接班制
⑶停送电制度和操作规程（包括操作票、工作票）
⑷要害场所管理制度
⑸领导干部上岗制度
⑹事故处理制度（包括事故预防及反事故措施）
⑺设备缺陷管理制度
⑻设备运行规程（包括电气预防性试验制度，直流操作电源充放电及维修保养制度）
⑼供用电技术规程
２.记录：
⑴变电所运行日志
⑵交接班记录
⑶设备缺陷记录（包括故障异常）
⑷设备检修记录
⑸继电保护整定记录
⑹事故记录
⑺要害场所记录
⑻干部上岗记录
七、其它
１.配电工、维修工必须经过培训，考核发证，持证上岗。
２.降压站、矿井主配电所、中央变电所、风井配电所的值班员按事故抢险予案的有关内容每年雨季前必须进行一次模拟总停电和主要常见事故应急恢复抢送电的培训，保证在事故状态下，正确判断，快速恢复供电。
3.各变、配电所都必须有与现场相符的供电系统图。当供电系统变动时，供电系统图必须及时变动。验电、放电接地设施及绝缘用具配备齐全。
４.在高压电气设备或供电线路上工作，必须严格执行工作票制度、操作票制度、工作许可制度、工作监护制度、工作转移和终结制度。严格按停电、验电、放电、短路接地顺序做好停电工作。
５.倒闸操作必须执行一人操作、一人监护制度，操作时必须佩戴绝缘手套、穿绝缘靴或站在绝缘台上。
６.加强对外供电（转供）用户的监督检查工作。本着谁供电、谁管理、谁负责的原则，定期组织对外（转）供户的安全检查，督促外（转）供用户的试验检测工作，凡发现检测检验不合格、重大隐患不处理的，停电并限期整改。
７.规范反送电警示语言和图示。电源进线盘、联络盘警示句为：o“此盘为反（倒）o送电源”，双回路馈出盘警示句为：“防止反送电”并画简图示意。
８.降压站和地面配电所进出线电缆布置要规范，出口要封堵。墙面、屋面不得渗水、漏雨，窗户要安装百页窗，门口要装设不低于300mm的防鼠板。防灭火器材要充足、有效，存放地点应便于取用。
9、高压板应逐步安装防误装置，并优先采用电器闭锁或微机“预防”，新购高压板必须安装防误装置，以实现下列功能：⑴防止误分；误合断路器。⑵防止带负荷拉、合隔离开关⑶防止带电挂（合）接地线（接地开关）⑷防止带接地线（接地开关）合断路器（隔离开关）⑸防止误入带电间隔
10、矿井主供电系统进行的调整、改造；降压站内主变压器的更换；降压站内
一、二次系统内设备更新、更换下井电缆等技术改造，必须向集团公司申报，经批准后方可组织实施。
11、各配电所、降压站必须建立高低压电气设备技术台帐，统计设备型号、规格、铭牌参数及主要配置电气的技术参数。
12、在高压电气设备或供电线路上检修，工作票签发人必须审核签批好的的施工措施或零星施工任务书后，方可签发电气工作票。
13.确保降压站、配电所自动化控制系统的“遥测、遥信、遥控、遥脉”功能正常使用，信号采样和后台显示准确无误。
第二篇：煤矿高压供电安全技术规范变电站供用电安全技术规范
一、加强领导，落实责任
１.o机电科要有一名副科长或一名工程技术人员分管供电管理工作，负责全公司的安全供电和电力自动化系统的运行管理。
２.o各生产、生活后勤等工区要明确分管供电管理的副区长或工程技术人员，负责本工区的供电管理。
３.o各单位要明确供电管理技术负责人，具体做好本单位的供电管理。
二、运行方式
１.35kv变电所为双回路供电，分列运行。
２.矿井电源线路为10kv直配线，两回路或三回路同时供电时，母线应采取分段运行。
３.10kv供电系统，凡是双回路供电的，一律对应采取分列运行。４.变电所直流操作电源应设置两台站用变压器，一台运行，一台备用，正常供电时应运行其备用回路的一组站用变压器（配用大容量蓄电池的可不受此限制）。
三、电气预防性试验㈠.试验分工
１.矿井主变压器、高压断路器、下井电力电缆、绝缘油、避雷装置由具备安全生产检测检验资质的机构进行检测检验。。
２.o降压站主变压器绝缘油发现异常，必须到电业部门加做色谱分析，以便进一步分析和判断。新投运或运行中的主变压器换油，绝缘
油必须经地区电业部门检验合格后方可使用。㈡.试验周期
１.o每年统计用电负荷及短路电流计算，按《煤炭炭电气试验规程》中的附录3-1（3-2）的要求计算继电保护整定值，经单位分管技术负责人审核后，进行整定试验。当煤炭井有两个以上的降压站时，必须配有继电保护配置、整定方框示意图。
２.o降压站及地面变配电所配电系统继电保护装置每年进行一次整定试验；井下中央配电所配电系统继电保护装置每半年进行一次整定试验;用电负荷变动和事故拒动以及越级跳闸时，随时进行整定试验。３.o发、变、输、配电的主要设备和缆线，每年按《煤炭炭电气试验规程》规定的主要项目进行预防性试验;o每年对各类充油设备提取油样，按规定的分工范围进行简化试验;o每年对变配电场所配用的绝缘防护用品进行耐压试验，试验后的绝缘用品必须有合格标志、试验日期;o各种试验结果要有试验报告备查。
㈢.o运行中的35kv主变压器，凡发生瓦斯或差动继电器动作或因外部短路冲击造成前级变电站出线开关跳闸停电的，要退出运行，经有资质的单位全面试验合格后方可送电。
以上各种试验必须由具有试验资质的电气检验部分进行试验，试验结果及调整处理情况要有报告，存档备查。
四、变配电设备的检查、检修和性能检测。
１.o各变配电所要制定岗位工、维修工对设备、供电线路、电缆的巡回检查制度，明确检查部位、内容、方法、记录、汇报等工作内容，发现问题及时安排处理。
２.o主要电气设备的检修或更换时，必须编制检修任务书，包括施工方法、步骤、质量技术要求、安全措施、检修运行方式及应急供电方案等内容。主变压器吊芯、调整分接开关等项目的安全技术措施，报公司机电处审查批准后实施。
３.o对发、变、输、配电的主要设备和缆线，每年的预防性试验结果超出规定或同上一年对比性能明显恶化的要加做试验确认，并认真分析安排整改，达到标准后方可投入运行。
４.o降压站、煤炭（厂）主配电所、机房配电所、井下中央变电所的断路器、隔离开关可结合电气预防性试验周期进行检查检修，并对断路器的过流保护做传动性能试验。
５.o架空输电线路每年春季、秋季进行清扫、检查。汛期暴风雨天气按公司、煤炭分管范围，对电源线路、风井、转供电架空线路进行巡查，对危及安全供电的要在暴风雨天气和大风天气后及时处理，消除事故隐患。降压站室外设备的绝缘瓷瓶要进行防污闪处理。涂硅油的，每年秋季进行一次；涂新型防污闪涂料的，按照说明书要求的周期进行。
６.o地面变配电所的电源备用回路每季对油断路器、隔离开关分别进行一次电动或手动合闸，不可靠的及时处理。以上各种检查、检修、试验要有记录备查。
五、保护接地系统
㈠地面供电系统及井下供电系统必须有完善的保护接地网
１.o地面变电所必须有水平导体组成的接地网，接地体和接地线的选择符合gb50169-2006《电气装置安装工程：接地装置施工及验收规
范》的规定。避雷器或避雷针的集中接地必须有独立的接地装置，符合gb50057-94《建筑物防雷设计规范》（2006年修订稿）的规定。接地电阻值符合有关设计要求。
２.o井下接地网主接地体应在主、副水仓各埋设一块，接地体用耐腐蚀的钢板制成，其面积不小于0.75m2，厚度不小于5mm。接地网上任一保护接地点测得的接地电阻，不得超过2Ω。
３.o各类保护接地装置严格按要求敷设，接地引线要明线敷设，与接地装置连接处用镀锌螺栓连接，便于检测接地电阻值。㈡防避雷装置的装设、检测。
１.o对建筑物及输电线路、变电所、电机的防雷设施，按规程规定装设齐全，并做好编号、登记、建档工作。
２.o防雷设施每年雨季前进行安全检测、试验、安装，做好原始记录，凡检测不合格的必须限期整改，整改意见和结果留有记录，存档备查。
六、管理制度及记录
１.变配电所必须具备的管理制度：⑴岗位责任制⑵交接班制
⑶停送电制度和操作规程（包括操作票、工作票）⑷要害场所管理制度⑸领导干部上岗制度
⑹事故处理制度（包括事故预防及反事故措施）⑺设备缺陷管理制度
⑻设备运行规程（包括电气预防性试验制度，直流操作电源充放电及
维修保养制度）⑼供用电技术规程２.记录：⑴变电所运行日志⑵交接班记录
⑶设备缺陷记录（包括故障异常）⑷设备检修记录⑸继电保护整定记录⑹事故记录⑺要害场所记录⑻干部上岗记录七、其它
１.配电工、维修工必须经过培训，考核发证，持证上岗。２.降压站、煤炭井主配电所、中央变电所、风井配电所的值班员按事故抢险予案的有关内容每年雨季前必须进行一次模拟总停电和主要常见事故应急恢复抢送电的培训，保证在事故状态下，正确判断，快速恢复供电。
3.各变、配电所都必须有与现场相符的供电系统图。当供电系统变动时，供电系统图必须及时变动。验电、放电接地设施及绝缘用具配备齐全。
４.在高压电气设备或供电线路上工作，必须严格执行工作票制度、操作票制度、工作许可制度、工作监护制度、工作转移和终结制度。严格按停电、验电、放电、短路接地顺序做好停电工作。
５.倒闸操作必须执行一人操作、一人监护制度，操作时必须佩戴绝缘手套、穿绝缘靴或站在绝缘台上。
６.加强对外供电（转供）用户的监督检查工作。本着谁供电、谁管理、谁负责的原则，定期组织对外（转）供户的安全检查，督促外（转）供用户的试验检测工作，凡发现检测检验不合格、重大隐患不处理的，停电并限期整改。
７.规范反送电警示语言和图示。电源进线盘、联络盘警示句为：o“此盘为反（倒）o送电源”，双回路馈出盘警示句为：“防止反送电”并画简图示意。
８.降压站和地面配电所进出线电缆布置要规范，出口要封堵。墙面、屋面不得渗水、漏雨，窗户要安装百页窗，门口要装设不低于300mm的防鼠板。防灭火器材要充足、有效，存放地点应便于取用。
9、高压板应逐步安装防误装置，并优先采用电器闭锁或微机“预防”，新购高压板必须安装防误装置，以实现下列功能：⑴防止误分；误合断路器。⑵防止带负荷拉、合隔离开关⑶防止带电挂（合）接地线（接地开关）⑷防止带接地线（接地开关）合断路器（隔离开关）⑸防止误入带电间隔
10、煤炭井主供电系统进行的调整、改造；降压站内主变压器的更换；降压站内
一、二次系统内设备更新、更换下井电缆等技术改造，必须向集团公司申报，经批准后方可组织实施。
11、各配电所、降压站必须建立高低压电气设备技术台帐，统计设备型号、规格、铭牌参数及主要配置电气的技术参数。
12、在高压电气设备或供电线路上检修，工作票签发人必须审核签批
好的的施工措施或零星施工任务书后，方可签发电气工作票。
13.确保降压站、配电所自动化控制系统的“遥测、遥信、遥控、遥脉”功能正常使用，信号采样和后台显示准确无误
第三篇：高压供电安全技术规范高压供电安全技术规范
一、加强领导，落实责任
１.o机电科（部门）都要有一名副科长或一名工程技术人员分管供电管理工作，负责全矿、厂、公司的安全供电和电力自动化系统的运行管理。
２.o各生产、生活后勤等工区要明确分管供电管理的副区长或工程技术人员，负责本工区的供电管理。
３.o各院、校、公司等单位要明确供电管理技术负责人，具体做好本单位的供电管理。
4.依据“山东煤矿安全生产检测检验工作管理办法”（鲁煤安监科字[2006]194号）的有关规定，在用电气设备必须进行年度检验，并取得“安全检验合格证”。
二、运行方式
１.35kv矿井电源线路应保证主回路运行，o备用回路带电备用。
２.矿井电源线路为6kv直配线，两回路或三回路同时供电时，母线应采取分段运行。
３.6kv供电系统，凡是双回路供电的，一律对应采取分列运行。
４.变电所直流操作电源应设置两台站用变压器，一台运行，一台备用，正常供电时应运行其备用回路的一组站用变压器（配用大容量蓄电池的可不受此限制）。
三、电气预防性试验
㈠.试验分工
１.矿井主变压器、高压断路器、下井电力电缆、绝缘油、避雷装置由具备安全生产检测检验资质的机构进行检测检验。。
２.o降压站主变压器绝缘油发现异常，必须到电业部门加做色谱分析，以便进一步分析和判断。新投运或运行中的主变压器换油，绝缘油必须经地区电业部门检验合格后方可使用。
㈡.试验周期
１.o每年统计用电负荷及短路电流计算，按《煤矿电气试验规程》中的附录3-1（3-2）的要求计算继电保护整定值，经单位分管技术负责人审核后，进行整定试验。当矿井有两个以上的降压站时，必须配有继电保护配置、整定方框示意图。
２.o降压站及地面变配电所配电系统继电保护装置每年进行一次整定试验；井下中央配电所配电系统继电保护装置每半年进行一次整定试验;用电负荷变动和事故拒动以及越级跳闸时，随时进行整定试验。
３.o发、变、输、配电的主要设备和缆线，每年按《煤矿电气试验
1规程》规定的主要项目进行预防性试验;o每年对各类充油设备提取油样，按规定的分工范围进行简化试验;o每年对变配电场所配用的绝缘防护用品进行耐压试验，试验后的绝缘用品必须有合格标志、试验日期;o各种试验结果要有试验报告备查。
㈢.o运行中的35kv主变压器，凡发生瓦斯或差动继电器动作或因外部短路冲击造成前级变电站出线开关跳闸停电的，要退出运行，经有资质的单位全面试验合格后方可送电。
以上各种试验必须由具有试验资质的电气检验部分进行试验，试验结果及调整处理情况要有报告，存档备查。
四、变配电设备的检查、检修和性能检测。
１.o各变配电所要制定岗位工、维修工对设备、供电线路、电缆的巡回检查制度，明确检查部位、内容、方法、记录、汇报等工作内容，发现问题及时安排处理。
２.o主要电气设备的检修或更换时，必须编制检修任务书，包括施工方法、步骤、质量技术要求、安全措施、检修运行方式及应急供电方案等内容。主变压器吊芯、调整分接开关等项目的安全技术措施，报公司机电处审查批准后实施。
３.o对发、变、输、配电的主要设备和缆线，每年的预防性试验结果超出规定或同上一年对比性能明显恶化的要加做试验确认，并认真分析安排整改，达到标准后方可投入运行。
４.o降压站、矿（厂）主配电所、机房配电所、井下中央变电所的断路器、隔离开关至少每半年进行检修测试、调整，并对断路器的过流保护做传动性能试验。
５.o架空输电线路每年春季、秋季进行清扫、检查。汛期暴风雨天气按公司、矿分管范围，对电源线路、风井、转供电架空线路进行巡查，对危及安全供电的要及时处理，消除事故隐患。降压站室外设备的绝缘瓷瓶要进行防污闪处理。涂硅油的，每年秋季进行一次；涂新型防污闪涂料的，按照说明书要求的周期进行。
６.o地面变配电所的电源备用回路每季对油断路器、隔离开关分别进行一次电动或手动合闸，不可靠的及时处理。
以上各种检查、检修、试验要有记录备查。
五、保护接地系统
㈠地面供电系统及井下供电系统必须有完善的保护接地网
１.o地面变电所必须有水平导体组成的接地网，接地体和接地线的选择符合gb50169-2006《电气装置安装工程：接地装置施工及验收规范》的规定。避雷器或避雷针的集中接地必须有独立的接地装置，符合gb50057-94《建筑物防雷设计规范》（2006年修订稿）的规定。接地电阻值符合有关设计要求。
2２.o井下接地网主接地体应在主、副水仓各埋设一块，接地体用耐腐蚀的钢板制成，其面积不小于0.75m2，厚度不小于5mm。接地网上任一保护接地点测得的接地电阻，不得超过2Ω。
３.o各类保护接地装置严格按要求敷设，接地引线要明线敷设，便于检测接地电阻值。
㈡防避雷装置的装设、检测。
１.o对建筑物及输电线路、变电所、电机的防雷设施，按规程规定装设齐全，并做好编号、登记、建档工作。
２.o防雷设施每年雨季前进行安全检测、试验、安装，做好原始记录，凡检测不合格的必须限期整改，整改意见和结果留有记录，存档备查。
六、管理制度及记录
１.变配电所必须具备的管理制度：
⑴岗位责任制
⑵交接班制
⑶停送电制度和操作规程（包括操作票、工作票）
⑷要害场所管理制度
⑸领导干部上岗制度
⑹事故处理制度（包括事故预防及反事故措施）
⑺设备缺陷管理制度
⑻设备运行规程（包括电气预防性试验制度，直流操作电源充放电及维修保养制度）
⑼供用电技术规程
２.记录：
⑴变电所运行日志
⑵交接班记录
⑶设备缺陷记录（包括故障异常）
⑷设备检修记录
⑸继电保护整定记录
⑹事故记录
⑺要害场所记录
⑻干部上岗记录
七、其它
１.配电工、维修工必须经过培训，考核发证，持证上岗。
２.降压站、矿井主配电所、中央变电所、风井配电所的值班员按事故抢险予案的有关内容每年雨季前必须进行一次模拟总停电和主要常见事故应急恢复抢送电的培训，保证在事故状态下，正确判断，快速恢复供电。
33.各变、配电所都必须有与现场相符的供电系统图。当供电系统变动时，供电系统图必须及时变动。验电、放电接地设施及绝缘用具配备齐全。
４.在高压电气设备或供电线路上工作，必须严格执行工作票制度、操作票制度、工作许可制度、工作监护制度、工作转移和终结制度。严格按停电、验电、放电、短路接地顺序做好停电工作。
５.倒闸操作必须执行一人操作、一人监护制度，操作时必须佩戴绝缘手套、穿绝缘靴或站在绝缘台上。
６.加强对外供电（转供）用户的监督检查工作。本着谁供电、谁管理、谁负责的原则，定期组织对外（转）供户的安全检查，督促外（转）供用户的试验检测工作，凡发现检测检验不合格、重大隐患不处理的，停电并限期整改。
７.规范反送电警示语言和图示。电源进线盘、联络盘警示句为：o“此盘为反（倒）o送电源”，双回路馈出盘警示句为：“防止反送电”并画简图示意。
８.降压站和地面配电所进出线电缆布置要规范，出口要封堵。墙面、屋面不得渗水、漏雨，窗户要安装百页窗，门口要装设不低于300mm的防鼠板。防灭火器材要充足、有效，存放地点应便于取用。
9、高压板应逐步安装防误装置，并优先采用电器闭锁或微机“预防”，新购高压板必须安装防误装置，以实现下列功能：⑴防止误分；误合断路器。⑵防止带负荷拉、合隔离开关⑶防止带电挂（合）接地线（接地开关）⑷防止带接地线（接地开关）合断路器（隔离开关）⑸防止误入带电间隔
10、矿井主供电系统进行的调整、改造；降压站内主变压器的更换；降压站内
一、二次系统内设备更新、更换下井电缆等技术改造，必须向集团公司申报，经批准后方可组织实施。
11、各配电所、降压站必须建立高低压电气设备技术台帐，统计设备型号、规格、铭牌参数及主要配置电气的技术参数。
12、在高压电气设备或供电线路上检修，工作票签发人必须审核签批好的的施工措施或零星施工任务书后，方可签发电气工作票。
13.确保降压站、配电所自动化控制系统的“遥测、遥信、遥控、遥脉”功能正常使用，信号采样和后台显示准确无误。
4地面低压供电安全技术规范
一、检查、检修制度
１、建立定期巡回检查制度。机电部门每季度组织有关人员对地面低压用电进行一次全面检查。生活、后勤、多种经营要根据本单位的实际，定期组织自检。对无人值班的变电所要安排维修人员定期巡查。暴风雨、冰雪过后要立即组织巡查。
２、建立定期检修制度。每季度至少对各场所的变电所停电检修一次，输、配线路每半年检修一次，并认真做好检修记录。
３.切实加强无人值守变电所安全管理工作。明确分管单位，责任落实到人。配齐安全技术操作规程、巡回检查制度、定期维修制度、电气预防性试验制度、供电系统图、绝缘防护用品、安全防护栅栏、安全标志、灭火器材、门锁。检修停送电除严格执行电气操作规程外，必须设专人看管，防止误操作伤人。
二、电气施工安全
１、凡是从事低压电气作业的人员必须进行培训，考试合格持证上岗。
２、零星施工必须执行“零星施工安全责任书”制度，并在施工任务书规定的范围内按安全技术措施进行电气作业。
３、在必须执行停电、验电、放电制度，严禁带电作业，严禁酒后作业。
４、电气作业人员作业时，按规定着装，工具齐全。登杆或登高作业时，必须使用专用工具及保险带。
５、高、低压或低压同杆架设的供电线路必须在全部停电时，方可登杆作业。
三、变配电设施及配出线路
１、变配电所的安全设施齐全，悬挂与实际相符的供电系统图（图纸包括相关的上下级变电所的主接线）。
２、配出的架空线路杆塔必须注明线路名称、杆号，高、低压同杆架设时，按上下位置分别标注。
３.配出电缆标志清晰。
四、新增负荷及临时用电
１、车间、班组、宿舍及办公室均不得随意增加用电负荷。需要调整时须提出申请，经机电部门批准后方可施工。
２、基建工程临时动力用电及照明用电要经机电部门审批后实施。
五、过流和漏电保护
5㈠变配电所（变电亭）变压器二次出线总开关及分路开关有可靠过流保护。过流整定值每年整定试验一次，负荷变化时要随时整定试验，并有过流整定试验记录。
㈡漏电保护的装设
１、三相四线制供电系统的移动式设备、手持工具，常年处于潮湿、野外作业场所的电气设备，必须装设漏电保护。采用架空摩擦接触方式引入电源的场所，其电源开关必须设置漏电保护器。
２、宿舍应在户内安设漏电保护器。
３、o装设两级漏电保护的配合应为。上一级开关安装200ma中等灵敏度，动作时间0.2秒（或0.1秒）的漏电保护器，下一级开关安装动作电流30ma高灵敏度、动作时间0.1秒的漏电保护器。
４、漏电保护器后的保护零线不能重复接地。不得将两台漏电保护器并联使用。
六、接地与接零
１、对于三相四线制低压供电系统，动力变压器中性线必须接地，并设置零母线，截面、连接方式及相色符合规定。各级配电点的出线电缆接地线必须连接到电源电缆的接地线上。具有３台及以上开关或馈出３条及以上线路的配电点必须设置零母线，电源和负荷出线的接地线必须接至零母线上，零母线设置重复接地极。
２、在有爆炸危险的场所，低压供电系统中性点严禁接地，按井下接地保护细则执行。
３、电气保护接零的系统中，所有电气设备的金属外壳都应使用保护地线或通过工作零线与电源端的接地点可靠连接。
４、变压器引出中性线的接地电阻不应超过4Ω，每一重复接地电阻不应大于10Ω。
５、三相四线制低压供电系统中任何设备，禁止不接零而采取就地接地保护。
6、地面降压站、井塔、井架等工厂建筑避雷装置接地电阻不大于10Ω
7、供暖、供气、供水管路不得用作接地;o厂房车间内禁止埋设接地极;o严禁使用高大建筑的防直击雷引下线和接地极作为动力或照明零线重复接地或工作接地。
采区供电安全技术规范
一、加强领导落实责任
１.机电科有一名副科长或一名工程技术人员分管采区供电，负责采区供电的日常安全技术管理工作，具体组织督促各项规章制度、技术规定、管理办法的现场执行。
２.o机电科电气管理组，负责采区各类开关过流整定计算，采区供电负荷变动审批，绘制采区供电系统图，负责采区供电设备、电缆的选型计算。
３.o各采、掘区队都要明确一名分管机电的副区长，机电专业区队必须有分管供电的副区长或工程技术人员，具体负责本工区的供电管理工作。
二、采区供电设计
１.o采区设计中必须有完整、正规的供电设计，并按规定程序执行审查报批手续。
２.o采区供电必须严格按照设计安装、运行，因现场条件变化与设计不符时，必须重新设计报机电科审批后实施。
三、采区变电所
１.o峒室设在新鲜风流内，峒室及出口防火铁门起5m内的巷道，应用不燃性材料支护，峒室长度超过6m时必须在两端各设一个出口。
２.o峒室必须装设向外开的防火铁门，门槛高度不得小于100mm，o门缝间隙不超过10mm，铁门全部敞开时，不得妨碍巷道交通。铁门上应装设便于关严的通风孔，以便必要时隔绝通风。装有铁门时，门内可加设向外开的铁栅栏门，但不得妨碍铁门的开闭。
３.峒室两头分别配备不少于2个灭火器和0.2m3灭火沙箱。
4.o峒室的高度和宽度应能满足设备安装、检修、检查的要求。
5.为便于停送电和检修安全，采区变电所必须安装高防总开关。
四、移动变电站
１.o安装地点无淋水、不燃支护、环境温度不超过30℃，并设置0.2m3沙箱及两个灭火器。移变周围安装不低于1.5米的封闭栅栏，高压侧悬挂“高压危险”警示牌，移变处必须张挂供电系统图和漏电试验记录牌板。
２.o移动变电站最高点与顶板支架最低点距离、与周围巷壁距离不得小于0.5m，o人行道宽度不得小于0.7m，高、低开关的操作通道宽度
7不得小于1m。
３.o移动变电站应水平放置，不能水平放置时，其放置倾角不得超过10度。
４.o移动变电站的欠压保护、短路保护、高低压联锁、过负荷保护、漏电保护必须齐全可靠。为便于停送电和检修安全，距移动变电站附近10m范围内安装真空高防开关控制（移动变电站高压开关装备了隔离开关的除外）。
五、绘制供电系统图及负荷审批
１.o每月按标准用微机绘制采区供电系统图。内容包括。⑴各类变压器（移动变电站）注明型号、容量、编号。⑵各类开关注明型号、编号、整定值。⑶小型电器注明型号、编号，防爆电度表还要注明变比、容量。⑷各种电缆注明编号、长度、断面。⑸标出低压选择性漏电保护和双风机双电源。⑹标出瓦斯断电器（监测电源）位置、接线方式、供电电缆。⑺标明电缆干线或支线距变压器最远点的两相短路电流值和电缆换算长度，校验灵敏度系数，并附有计算资料。⑻采区供电系统图要在采区变电所和移动变电站张挂，必须由专业部门、专业领导审核签字。⑼绘制井下高压供电系统图，末端到变压器或移动变电站。⑽供电系统图标题栏必须齐全，有设计、制图、审核、科长和机电副总工程师的签名。
２.采区增减负荷时，由施工单位的技术员或机电班长提前2天向机电科报送接火审批单，o机电科必须提前1天批复。审批后的回执单应详细注明接火开关（母线盒）的地点。当接火地点的开关（母线盒）不隶属申请接火单位管辖时，由机电科书面通知相关单位，并由管辖单位负责安排专人到现场协助工作。
六、供电电缆的选择
⑴电缆的型号及电压等级要符合《煤矿安全规程》的规定和实际用电设备的要求。
⑵电缆正常工作负荷电流不得超过电缆的长时允许载流量。电缆截面应能满足短路保护灵敏度系数的要求。
⑶设备正常运行时，电缆最远端的电压不应低于电网额定电压的90%。
七、掘进供电
１.o采区供电系统必须采掘供电分开;每台掘进用动力变压器的供电范围，不得超过3个掘进工作面，装备可靠的选择性漏电保护时可不受限制。
２.o掘进工作面必须配备双风机双电源，两个电源来自不同的动力变压器（移动变电站），其工作风机的电源必须引自专供动力变压器（移
8动变电站），备用风机的电源可引自其它负荷的动力变压器（移动变电站）。
３.o掘进工作面装备的双风机双电源风机，必须能双向自动切换，其工作风机与备用风机必须有明显标志。只有主风机运转时，掘进巷道才能送电。
４.o在非瓦斯重点管理区的采煤工作面及上下平巷内临时补打掘进巷道时，允许在工作面上下两巷接火，除按规定办理接火审批手续外，还必须制定特殊措施，经矿总工程师批准后方可施工。
５.o掘进工作面必须有风电闭锁装置，当局部通风机停止运转时应立即自动切断迎头电源（局部通风机安装地点到掘进迎头的所有非本安型负荷均须停电），严禁从掘进工作面以外的供电系统引入动力、照明、信号等电源。
八、回采供电
１.下山开采的采区排水泵房供电的线路，不得少于两回路。
２.o高档普采和综采工作面的采煤机、工作面刮板机、转载机、乳化液泵站等应采用1140v供电。
３.o采煤工作面的安全液压绞车与采煤机必须是同一电源，以实现同步联锁。
４.新安装和运行中的1140伏供
