设备施工图及装饰施工图-文档资料.ppt

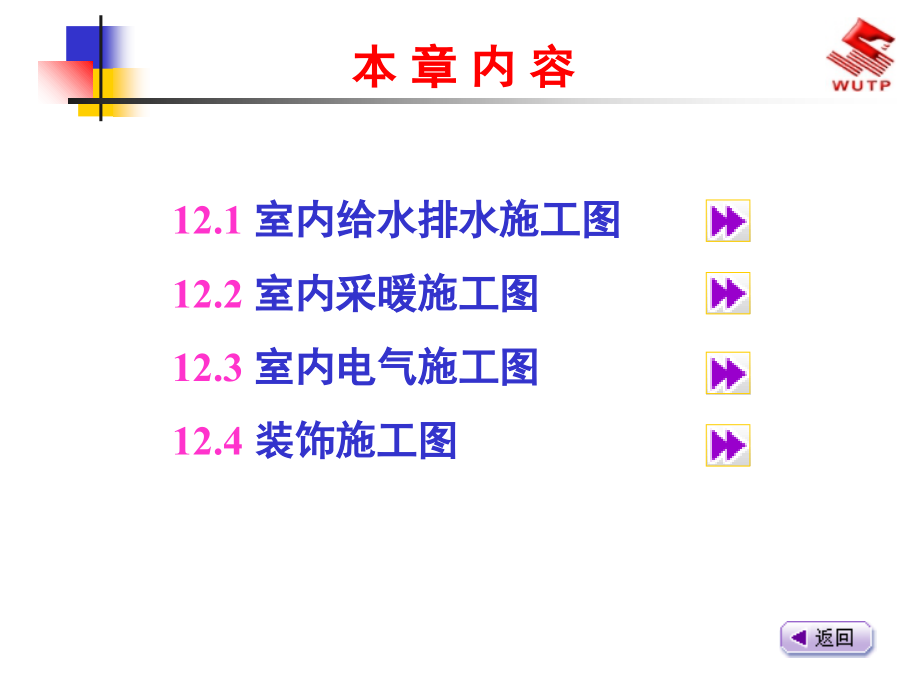

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,12,设备施工图及装饰施工图,室内给排水施工图的特点、内容及其识读方法,室内采暖施工图的特点、内容及其识读方法,室内电气施工图的特点、内容及其识读方法,装饰施工图的特点、内容及其识读方法,本章主要内容,本 章 内 容,12.1,室内给水排水施工图,12.2,室内采暖施工图,12.3,室内电气施工图,12.4,装饰施工图,12.1 室内给水排水施工图,室内给水排水施工图,，是指房屋建筑内需要供水的厨房、卫生间等房间，以及工矿企业中的锅炉房、浴室、实验室、车间内的用水设备等的给水和排水工程，主要包括,设计说明,、,主要材料统计表,、,管道平面布置图,、,管路系统轴测图,以及,详图,。,室内给水系统,由房屋引入管、水表节点、给水管网（由干管、立管、横支管组成）、给水附件（水龙头、阀门）、用水设备（卫生设备等）、水泵、水箱等附属设备组成。室内排水系统由,污废水收集器,、,排水横支管,、,排水立管,、,排水干管,和,排出管,组成。,室内给排水管网,的组成,如图,12.1,所示,。,图,12.1,室内给排水管网的组成,12.1.1,室内给排水施工图的特点,(1),给排水施工图中的管道设备常常采用统一的图例和符号表示，这些图例符号并不能完全表示管道设备的实样。,(2),给排水管道系统图的图例线条较多，绘制识读时，,要根据水源的流向进行，一般情况为：,室内给水系统：,室内排水系统：,(3),在给排水施工图中常用轴测投影的方法画出管道的空间位置情况，这种图称为,管道系统轴测图,，简称管道系统图。,(4),给排水施工图与土建施工图有紧密的联系，尤其是留洞、打孔、预埋件等对土建的要求必须在图纸上明确表示和注明。,12.1.2,室内给排水施工图的内容,设计说明用于反映设计人员的设计思路及用图无法表示的部分，同时也反映设计者对施工的具体要求，主要包括,设计范围,、,工程概况,、,管材的选用,、,管道的连接方式,、,卫生洁具的安装,、,标准图集的代号,等。,12.1.2.1,设计说明,12.1.2.2,主要材料统计表,主要材料统计表是设计者为使图纸能顺利实施而规定的主要材料的规格型号。,小型施工图可省略此表。,12.1.2.3,平面图,平面图,表示建筑物内给排水管道及卫生设备的平面布置情况，它,包括如下内容：,（,1,）,用水设备的类型及位置。,（,2,）,各立管、水平干管、横支管的各层平面位置、管径尺寸、立管编号以及管道的安装方式。,（,3,）,各管道零件如阀门、清扫口的平面位置。,（,4,）,在底层平面图上，还反映给水引入管、污水排出管的管径、走向、平面位置及与室外给水、排水管网的组成联系。,图,12.2,是某工程集体宿舍楼室内给排水管道平面布置图实例。,图,12.2,给排水管道平面图,12.1.2.4,系统轴测图,系统轴测图,可分为给水系统轴测图和排水系统轴测图，它是用轴测投影的方法，根据各层平面图中卫生设备、管道及竖向标高绘制而成的，分别表示给排水管道系统的上、下层之间，前后、左右之间的空间关系。,在系统中除注有各管径尺寸及立管编号外，还注有管道的标高和坡度。,(1),识读给水系统轴测图时，从引入管开始，沿水流方向经过干管、立管、支管到用水设备。,如图,12.3,所示,(2),识读排水系统轴测图时，可从上而下自排水设备开始，沿污水流向经横支管、立管、干管到总排出管。,如图,12.4,所示,(3),在给排水管网平面图中，表明了各管道穿过楼板、墙的平面位置，而在给排水管网轴测图中，还表明了各管道穿过楼板、墙的标高。,图,12.3,给水管网,轴测图,图,12.4,排水管网轴测图,12.1.2.5,详图,详图,又称,大样图,，它表明某些给排水设备或管道节点的详细构造与安装要求。,图,12.5,是拖布池的安装详图，它表明了水池安装与给排水管道的相互关系及安装控制尺寸。,有些详图可直接查阅有关标准图集或室内给排水设计手册，如,水表安装详图,、,卫生设备安装详图,等。,图,12.5,拖布池安装详图,12.1.3,画图步骤,采用的比例可与建筑平面图相同，也可根据需要将比例放大绘成，其中定位轴线编号、尺寸一定要与建筑平面图相同。,各层的卫生设备用宽度,b/2,的中实线直接抄绘到平面图上，不标注尺寸，如果有特殊要求则可注上安装时的定位尺寸。,平面布置图中的管道，无论管径大小一律用宽度为,b,的粗实线表示。,12.1.3.1,平面布置图,12.1.3.2,系统轴测图,系统轴测图，一般按斜等轴测投影原理绘制，与坐标轴平行的管道在轴测图中反映实长。,当空间交叉的管道在系统轴测图中相交时，要判别前后、上下的关系，然后按给排水施工图中常用图例交叉管的画法画出，即在下方、后面的要断开。,系统轴测图中给水管道仍用粗实线表示，排水管道用粗虚线表示。,排水管应标出坡度，如在排水管图线上标注为,，箭头表示坡降方向。,给水系统与排水系统轴测图的画图步骤基本相同，相同层高的管道尽可能布置在同一张图纸的同一水平线上。,12.2 室内采暖施工图,集中供热,，就是由锅炉将水加热成热水（或蒸汽），然后由室外供热管送至各个建筑物，由各干管、立管、支管送至各散热器，经散热降温后由支管、立管、干管、室外管道送回锅炉重新加热继续循环供热。,图,12.6,为机械循环热水采暖系统工作原理简图。,图,12.6,热水采暖工作原理简图,12.2.1,采暖施工图的组成,采暖施工图,一般分为,室外,和,室内,两部分。,室外部分,表示一个区域的采暖管网，包括总平面图、管道横纵剖面图、详图及设计施工说明。,室内部分,表示一幢建筑物的采暖工程，包括采暖系统平面图、轴测图、详图及设计、施工说明。,采暖施工图常用图例如表,12.2,所示。,12.2.2,室内采暖施工图的内容,(1),首层平面图,供热总管和回水总管的进出口，并注明管径、标高及回水干管的位置，管径坡度、固定支架位置等。,立管的位置及编号,散热器的位置及每组散热器的片数，散热器的安装与立、支管的连接方式,12.2.2.1,采暖平面图,(2),楼层平面图,(,即中间层平面图,),立管的位置及编号,散热器的位置及每组散热器的片数，散热器的安装与立,、支管的连接方式,(3),顶层平面图,供热干管的位置、管径、坡度、固定支架位置等,管道最高处集气罐、放风装置、膨胀水箱的位置、标高、型号等,立管的位置及编号,散热器的位置及每组散热器的片数，散热器的安装与立、支管的连接方式,12.2.2.2,采暖系统轴测图,采暖系统轴测图,表示整个建筑内采暖管道系统的空间关系，管道的走向及其标高、坡度，立管及散热器等各种设备配件的位置等。,轴测图中的比例、标注必须与平面图一一对应。,图,12.9,为采暖系统轴测图,12.2.2.3,详图,详图主要表明采暖平面图和系统轴测图中复杂节点的详细构造及设备安装方法。,采暖施工图中的详图有散热器安装详图，集气罐的构造、管道的连接详图，补偿器、疏水器的构造详图。,图,12.10,为散热器安装详图。,图,12.10,散热器安装详图,12.2.3,画图步骤,按比例用中实线抄绘房屋建筑平面图，只须绘出建筑平面的主要内容,绘出各组散热器的位置,绘出总立管及各个立管的位置,绘出立管与支管、散热器的连接,绘出供水干管、回水干管与立管的连接及管道上的附件设备,标注尺寸,12.2.3.1,采暖平面图的画法,12.2.3.2,系统轴测图的画法,以采暖平面图为依据，确定各层标高的位置，带有坡度的干管，绘成与x轴或y轴平行的线段,从供热入口处开始，先画总立管，后画顶层供热干管，干管的位置、走向一定与采暖平面图一致。,根据采暖平面图，绘出各个立管的位置，以及各层的散热器、支管，绘出回水立管、回水干管以及管路中设备,(,如集气罐,),的位置。,标注尺寸，对各层楼、地面的标高，管道的直径、坡度、标高，立管的编号，散热器的片数等均须标注，,如图,12.9,所示,。,12.3 室内电气施工图,室内电气系统的组成和配电方式是：由室外低压配电线路引到,(,引入线,),建筑物内总配电箱，从总配电箱分出若干组干线，每组干线接分配电箱，最后从分配电箱引出若干组支线,(,回路,),接至各用电设备，,如图,12.11,所示,。,室内线路的敷设方式有两种：,明敷,、,暗敷,。,图,12.11,用电系统示意图,12.3.1,电气施工图的内容,电气施工图,一般由,施工说明,、,电气平面图,、,电气系统图,、,设备布置图,、,电气原理接线图,、,详图,组成。,施工说明,主要说明电源的来路、线路的敷设方法、电气设备的规格及安装要求等。,电气平面图,是电气安装的重要依据，它是将同一层内不同高度的电气设备及线路都投影到同一平面上来表示的。,图,12.12,是某办公楼电气照明平面图实例。,电气系统图主要表明工程的供电方案，标有整个建筑物内部的配电系统和容量分配情况、配电装置、导线型号、穿线管径等。,图,12.13,是某办公楼室内电气照明系统图实例。,详图是电气安装工程的局部大样图，主要表明某部位的具体构造和安装要求。,电气施工图中，各种电气设备是用图例符号来表示的。表,12.3(P288),、表,12.4(289),图,12.12,一层照明平面图（,1100,）,图,12.13,二层照明平面图（,1100,）,12.3.2,室内电气施工图的识读,12.4 装饰施工图,装饰施工图,是用于表达建筑物室内室外装饰美化要求的图样。,它是以透视效果图,(,图,12.15,),为主要依据，采用,正投影,等投影法反映建筑的装饰结构、装饰造型、饰面处理，以及反映家具、陈设、绿化等布置内容。,图纸内容一般有,平面布置图,、,顶棚平面图,、,装饰立面图,、,装饰剖面图,和,节点详图,等。,12.4.1,装饰施工图的组成,图,12.15,某会议室效果图,12.4.2,装饰施工图的特点,装饰施工图与建筑施工图的图示方法、尺寸标注、图例代号等基本相同。,装饰施工图是在建筑施工图的基础上，结合环境艺术设计的要求，更详细地表达了建筑空间的装饰做法及整体效果。,它既反映了墙、地、顶棚三个界面的装饰结构、造型处理和装修做法，又图示了家具、织物、陈设、绿化等的布置，乃至制作图。,常用的装饰图例见表,12.5(P292),。,12.4.3,装饰施工图的内容,(1),平面布置图的形成,平面布置图,是假想用一水平的剖切平面，沿需装饰的房间的门窗洞口处作水平全剖切，移去上面部分，对剩下部分所作的水平正投影图。,平面布置图的,比例,一般采用,1100,、,150,，内容比较少时采用,1200,。,剖切到的墙、柱等结构体的,轮廓,用,粗实线,表示，其他内容均用,细实线,表示。,12.4.3.1,平面布置图,(2),图示内容,现以某宾馆会议室,(,图,12.15,),为例，说明平面布置图的内容，,如图,12.16,所示,。,图上尺寸内容有三种：一是建筑结构体的尺寸；二是装饰布局和装饰结构的尺寸；三是家具、设备等尺寸。,表明装饰结构的平面布置、具体形状及尺寸，表明饰面的材料和工艺要求。,室内家具、设备、陈设、织物、绿化的摆放位置及说明。,表明门窗的开启方式及尺寸。,画出各面墙的立面投影符号,(,或剖切符号,),。,图,12.16,某会议室平面布置,图,12.4.3.2,顶棚平面图,(1),顶棚平面图的形成,用一个假想的水平剖切平面，沿需装饰房间的门窗洞口处作水平全剖切，移去下面部分，对剩余的上面部分所作的镜像投影，就是顶棚平面图，,如图,12.17,所示,。,镜像投影原理,如图,12.18,所示,，它是镜面中反射图像的正投影。,顶棚平面图用于反映房间顶面的形状、装饰做法及所属设备的位置、尺寸等内容。,图,12.17,某会议室顶棚平面图,图,12.18,镜像投影,(2),图示内容,反映顶棚范围内的装饰造型及尺寸。,反映顶棚所用的材料规格、灯具灯饰、空调风口及消防报警等装饰内容及设备的位置等。,12.4.3.3,装饰立面图,(1),装饰立面图的形成,将建筑物装饰的外观墙面或内部墙面向铅直的投影面所作的正投影图就是,装饰立面图,。,图上主要反映墙面的装饰造型、饰面处理，以及剖切到的顶棚的断面形状、投影到的灯具或风管等内容。,装饰立面图所用,比例,为,1100,、,150,或,125,。室内墙面的装饰立面图一般选用较大比例，,如图,12.19,为,180,。,(2),图示内容,在图中用相对于本层地面的标高，标注地台、踏步等的位置尺寸。,顶棚面的距地标高及其叠,级,(,凸出或凹进,),造型的相关尺寸。,墙面造型的样式及饰面的处理,。,图,12.20,墙面与顶棚面相交处的收边做法。,门窗的位置、形式及墙面、顶棚面上的灯具及其他设备。,固定家具、壁灯、挂画等在墙面中的位置、立面形式和主要尺寸。,墙面装饰的长度及范围，以及相应的定位轴线符号、剖切符号等。,建筑结构的主要轮廓及材料图例。,图,12.19,装饰立面图,A,向立面图,图,12.20,装饰立面图,B,向立面图,12.4.3.4,装饰剖面图及节点详图,(1),装饰剖面图的形成,装饰剖面图,是将装饰面,(,或装饰体,),整体剖开,(,或局部剖开,),后，得到的反映内部装饰结构与饰面材料之间关系的正投影图。,一般采用,110,150,的比例，有时也画出主要轮廓、尺寸及做法。,如图,12.21,所示,的会议室,11,剖面图。,图,12.21,装饰剖面图,顶棚剖面图,(2),节点详图,节点详图,是前面所述各种图样中未明之处，用较大的比例画出的用于施工图的图样,(,也称作大样图,),。,图,12.22,为会议室顶棚节点详图。,图,12.23,为墙的装饰剖面及节点详图,图,12.22,节点详图,顶棚节点图,图,12.23,装饰剖面图及节点详图,12.4.3.5,装饰施工图的画法,装饰施工图的绘图步骤、要求同建筑施工图,
