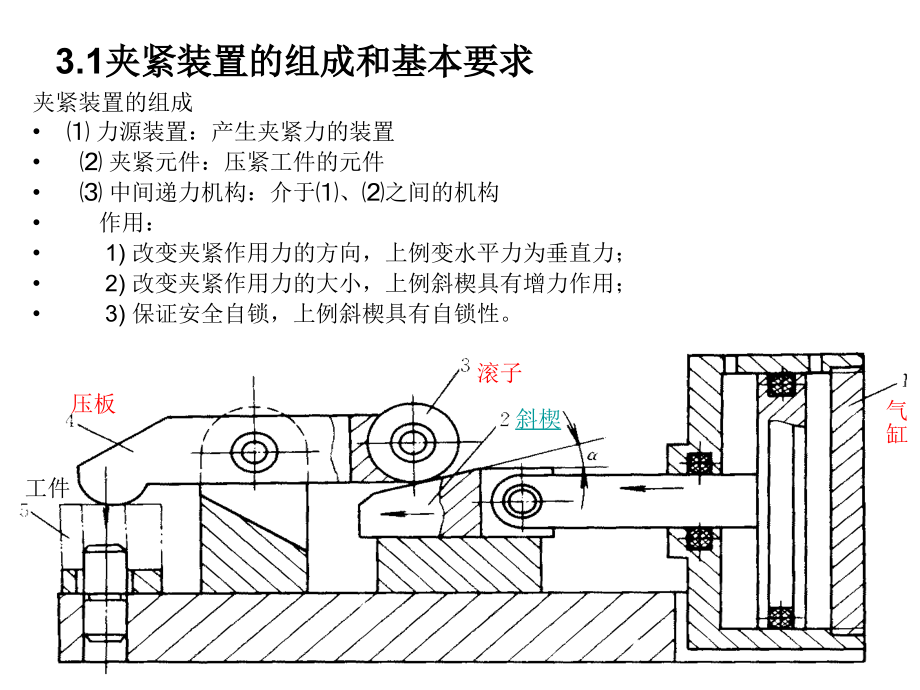

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,专用夹具夹紧元件和装置的结构及其选用,制作人,王瑞瑞 赵成松 蒋平 董雷鸣 徐阳 王俊宝 郭永辉,3.1,夹紧装置的组成和基本要求,夹紧装置的组成,力源装置：产生夹紧力的装置,夹紧元件：压紧工件的元件,中间递力机构：介于、之间的机构,作用：,1),改变夹紧作用力的方向，上例变水平力为垂直力；,2),改变夹紧作用力的大小，上例斜楔具有增力作用；,3),保证安全自锁，上例斜楔具有自锁性。,压板,滚子,气缸,斜楔,工件,夹紧装置的基本要求,工件不移动原则；,工件不变形原则；,工件不振动原则；,安全、省力、方便；,自动化、复杂化程度与生产纲领相一致。,要求,(1),主要在粗加工时考虑，要求,(2),、,(3),主要在精加工时考虑,总结：正 牢 简 快,3.2,夹紧力的确定,1.,主要夹紧力方向应尽量垂直主要定位面,切削力应尽量传给夹具体,2.,夹紧力作用点应落在定位元件支承范围内,3.,与夹紧力大小有关的准则,夹紧力过小夹紧不可靠工件产生移 动，破坏定位；,夹紧力过大变形增大,jj,增大。,夹紧力大小确定,理论夹紧力,:Fw,根据切削力,F(,刀具课讲,),按静力平衡求的；,实际夹紧力,:Fwk=KFw,3.3,常见夹紧机构,1,、,斜楔夹紧机构,主要用于机动夹紧，且工件精度较高,斜楔,工件,夹具体,2,、螺旋夹紧机构：螺旋相当于斜楔绕在圆柱体上形成，所以夹紧工件仍是楔紧作用。,图,3.15,单个螺旋夹紧机构,a),结构简单，但易压伤工件表面，易带动工件旋转；,b),带有摆动压块，克服了上述不足,应用：广泛用在手动夹紧中,3,、偏心夹紧机构,应用：偏心夹紧机构产生的夹紧力较小，自锁性能又不好，一般用在功削力不大且无振动的场合，又,S,较小，对夹紧尺寸要求较严。,3.4,联动夹紧机构,利用一个原始作用力实现单件或多件的多点、多向同时夹紧的机构。,单件联动夹紧机构,（,2,）单件对向联动夹紧机构,、多件联动夹紧机构,（）多件平行联动夹紧机构,多件连续夹紧机构,对称式多件联动夹紧机构,复合式多件联动夹紧机构,3.5,定心夹紧机构,定位和夹紧同时实现的夹紧机构,工作原理：利用“定位,夹紧”元件的等速移动或均匀弹性变形来实现定心或对中,特点：“定位,夹紧”元件合二为一；,始终有：,db=0,主要用在要求定心和对中的场合,2,、常见的定心夹紧机构,(1),螺栓式定心夹紧机构,1,、,5,滑座；,2,、,4,V,形块钳口；,3,调节杆；,6,双向螺杆,(2),楔式定心夹紧机构,图,3.35,机动楔式夹爪自动定心机构,1,夹爪；,2,本体；,3,弹簧卡圈；,4,拉杆；,5,工件,(3),杠杆式定心夹紧机构,图,3.36,杠杆作用的定心卡盘,1,拉杆；,2,滑套；,3,钩形杠杆；,4,轴销；,5,夹爪,(4),弹簧筒夹式定心夹紧机构,图,3.37,弹性夹头和弹性心轴,1,夹具体；,2,弹性筒夹；,3,锥套；,4,螺母；,5,心轴,(5),波纹套定心夹紧机构,图,3.38,波纹套定心心轴,1,螺母；,2,波纹套；,3,垫圈；,4,工件；,5,支承圈,图,3.39,液性塑料定心夹紧机构,1,夹具体；,2,簿壁套筒；,3,液性塑料；,4,滑柱；,5,螺钉；,6,限位螺钉,(6),液性塑料定心夹紧机构,展示完毕,谢谢,
