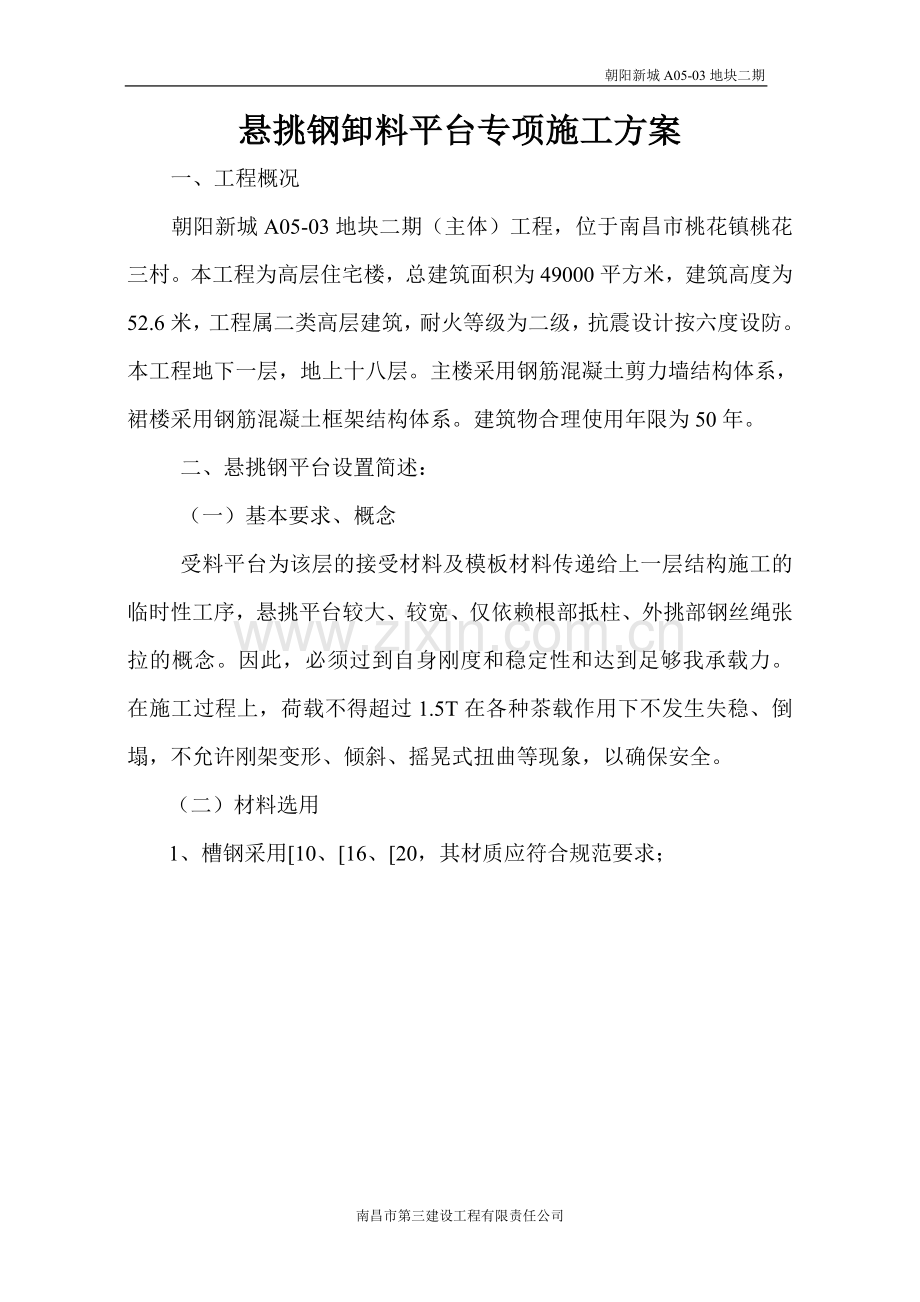

朝阳新城A05-03地块二期
悬挑钢卸料平台专项施工方案
一、工程概况
朝阳新城A05-03地块二期（主体）工程，位于南昌市桃花镇桃花三村。本工程为高层住宅楼，总建筑面积为49000平方米，建筑高度为52.6米，工程属二类高层建筑，耐火等级为二级，抗震设计按六度设防。本工程地下一层，地上十八层。主楼采用钢筋混凝土剪力墙结构体系，裙楼采用钢筋混凝土框架结构体系。建筑物合理使用年限为50年。
二、悬挑钢平台设置简述：
（一）基本要求、概念
受料平台为该层的接受材料及模板材料传递给上一层结构施工的临时性工序，悬挑平台较大、较宽、仅依赖根部抵柱、外挑部钢丝绳张拉的概念。因此，必须过到自身刚度和稳定性和达到足够我承载力。 在施工过程上，荷载不得超过1.5T在各种茶载作用下不发生失稳、倒塌，不允许刚架变形、倾斜、摇晃式扭曲等现象，以确保安全。
（二）材料选用
1、槽钢采用[10、[16、[20，其材质应符合规范要求；
南昌市第三建设工程有限责任公司
2、钢材采用Q235镇静钢，焊条采用E50型；
3、焊缝抗拉为2级，抗压为3级，焊缝高度不小于6mm；
4、吊环钢筋为A3一级钢；
5、铺板为二层九合板；
6、围护栏杆为钢管及九合板；
7、花蓝螺栓d=20mm，拉力CCB=21.76KN，抗拉轿车为33.1KN。
（三）悬挑钢平台计算

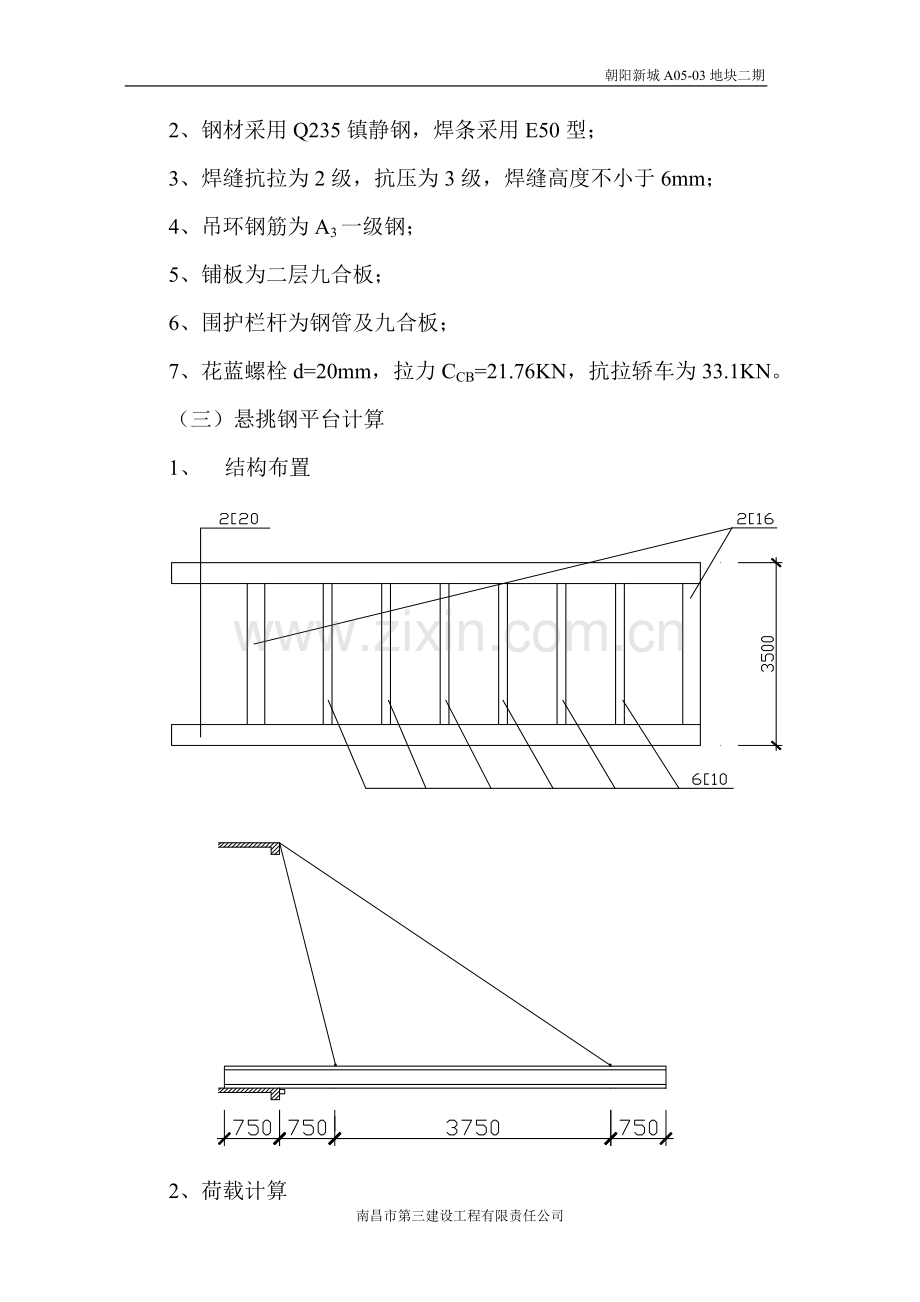

1、 结构布置

2、荷载计算
（1）自重
2[20 5.25×2=10.5m q1=17.94×10.5=188.37kg
2[16 3.4×2=6.8m q2=13.32×6.8=90.58kg
6[10 3.4×6=20.4m q3=7.56×20.4=154.22kg
格栅及面层 32kg/㎡
平台堆载 2T
平台面积 5.25×3.4=17.85㎡
化为均布荷载
（q1＋q2＋q3＋）/17.85＋32＋2000/17.85
=(188.37＋90.58＋154.22)/17.85＋32＋2000/17.85=168.3kg/㎡
化为线荷载
168.3×3.5=589.1kg/m=5891N
3、内力计算
C

Q=5691N
A θ B D

MB=1/2Q×a2
=0.5×5891×0.752
=1656.8N·m=1.66KN·m
RB=Q/2×1(1＋a/1) 2
=0.5×5891×4.5×(4.5＋0.75/4.5) 2
=18.04KN
吊索CB张力
NCB=RBN/Sinθ
=18.04/0.829=21.76KN
AB杆轴向力
NBA=NBA·Cosθ=21.76×0.53=11.53KN
4、强度计算
（1）平台主梁 2[20压弯构件
MB =1.66KN·M
NCB =12.51KN
=3.7N/mm 2﹤[f2]=170N/m 满足
（2）吊索
吊索CB张力 NCB=21.76KN
选用2点21.5 6×37束钢丝，单束破断力29.67=396KN
2束破断力 2×296=592KN
换算系数 a=0.85
安全系数 K=6
S=a N/K=0.85×592/6=83.87KN
CCB =21.76KN﹤S=83.87KN
（3）上下吊环 2Ф20
吊环受剪 A=6.28c m 2=628mm 2
t=28.86×103/628=34.65N/mm 2﹤[t]=95N/ mm 2
结论意见
1、平台堆载限制15KV
2、可靠施工，焊缝一律满焊E50，焊条hW=6mm
3、两边两根吊索要用花螺丝收紧，均匀，使平台保持水平。
4、平台三面作护栏，且挂密目安全网，另一面作安全防护门。
（四）架设与拆除
1、该悬挑架层高2.9m，拉力角度太小，现为第二层作拉结点。
2、本架以板梁为拉结端点
3、本架以塔吊为垂直、水平、固定的搭设工具和拆除工具，并配有对讲系统统一指挥。
4、搭设时程序
（1）先固定套梁钢丝绳，用4道马蹄扣固定在梁上，并在拉索根部用4道马蹄扣固定。
（2）平台架由塔吊吊装就位，悬端部抬高挠度值。
（3）拉力钢丝绳两端与花篮连接，用花篮拧紧，使钢丝绳达到拉伸极限时，再固定一端，并用4只马蹄扣拧紧。
（4）做好外端二根钢丝绳固定后，再用同样做法固定内端二根钢丝绳。
（5）操作完毕抽查平整度是否翘角，必须保证同一水平面平整，外端悬挑根部应比内端造当抬高3～4cm 。
（6）应保持每天抽查一遍，是否有下坠和扣件松动，应及时处理。
（7）对施工人员应技术交底，不准超过1.5吨限载。
5、拆除工序
（1）先用塔吊提升，塔吊刹车。
（2）先松掉内端拉绳及马蹄扣（梁套箍部位）。
（3）再松掉外端拉绳及马蹄扣（梁套箍部位）。
（4）塔吊启动上升至上一层安装。
（5）以上操作，必须由传呼通讯统一指挥。
（6）拆除工序容易出现机械失灵或人为而造成的安全事故，故特别重申，统一指挥，安全施工。
