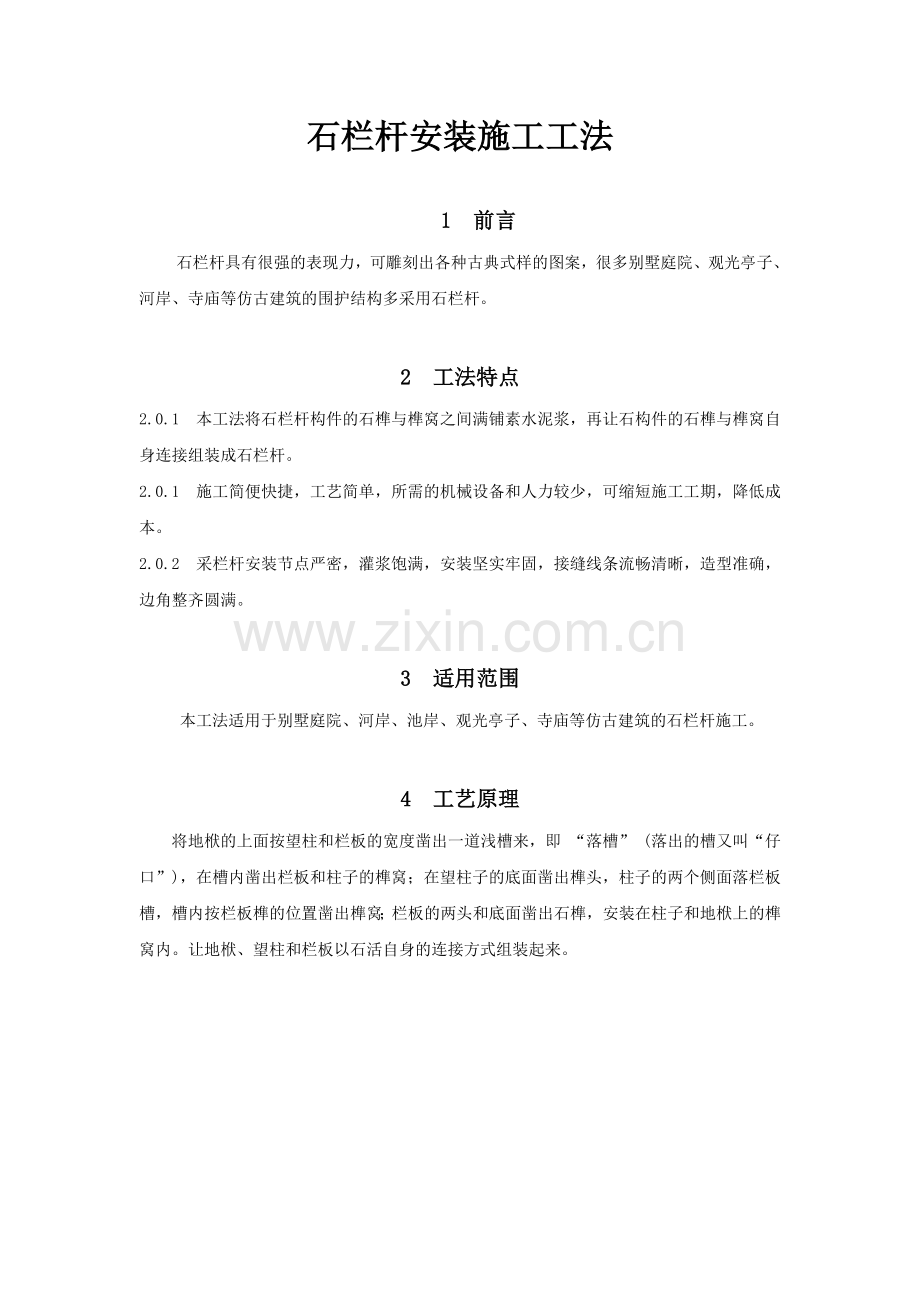

石栏杆安装施工工法1 前言石栏杆具有很强的表现力，可雕刻出各种古典式样的图案，很多别墅庭院、观光亭子、河岸、寺庙等仿古建筑的围护结构多采用石栏杆。2 工法特点2.0.1 本工法将石栏杆构件的石榫与榫窝之间满铺素水泥浆，再让石构件的石榫与榫窝自身连接组装成石栏杆。2.0.1 施工简便快捷，工艺简单，所需的机械设备和人力较少，可缩短施工工期，降低成本。2.0.2 采栏杆安装节点严密，灌浆饱满，安装坚实牢固，接缝线条流畅清晰，造型准确，边角整齐圆满。3 适用范围 本工法适用于别墅庭院、河岸、池岸、观光亭子、寺庙等仿古建筑的石栏杆施工。4 工艺原理将地栿的上面按望柱和栏板的宽度凿出一道浅槽来，即 “落槽” (落出的槽又叫“仔口”)，在槽内凿出栏板和柱子的榫窝；在望柱子的底面凿出榫头，柱子的两个侧面落栏板槽，槽内按栏板榫的位置凿出榫窝；栏板的两头和底面凿出石榫，安装在柱子和地栿上的榫窝内。让地栿、望柱和栏板以石活自身的连接方式组装起来。5 施工工艺流程及操作要点5.1 施工工艺流程施工准备石构件验收测量定位制备水泥砂浆座浆制备素水泥浆地栿石铺设铺灰安装柱身、栏板校正勾缝清洁成品保护5.2 操作要点5.2.2 施工准备：1 石栏杆构件进场验收1）加工好的石栏杆构件不得有裂缝、隐残、污点、红白线、石瑕、石铁等缺陷。可用铁锤仔细敲打，如有噹噹作响之声，即为无裂缝隐残之石栏杆构件，如用叭啦之声，则表明石栏杆构件有隐残。2）石纹的走向应符合构件的受力要求，地栿石应为水平走向，柱子，角柱等应为垂直走向。3） 石栏杆构件品种、质量、加工标准、规格尺寸、标号、色泽应符合设计要求，具有出厂合格证和试验报告4）检查石栏杆构件的榫长是否达到设计要求（若设计无具体要求，一般榫长不少于60mm）;检查楼梯段、转角、弧型或其它异型构件是否根据图纸要求放样下料，异型构件的图案加工及角度控制是否准确。5）核对构件上的编号标记，如编号不齐全、不明显的，应加以补编，以免装错。2 石栏杆安装前应做好技术交底工作。3 根据设计要求，结合现场情况制定施工方案。4 拉线检查，复核基础垫层表面标高是否符合设计要求，如有高低不平，应用细石混凝土填平。5 石栏杆安装前，应按照设计图纸绘出石栏杆的地栿石、栏板石、望柱等构件的排列图，在施工部位放出石构件的中心线及边线。6 石栏杆安装前，应清除石构件表面的泥垢，水锈等杂质，必要时用水清洗。7 选用的石构件，其强度等级不应低于MU20。地栿石座浆的砂浆应为水泥砂浆，强度等级不低于M10。5.2.3 石栏杆地栿石的铺设1 地栿石铺设前，先将基础垫层上的泥土、杂物等清除干净。2 拉通线确定中心线及边线，并弹出墨线，然后按线稳好地栿。地栿稳好后，检查地栿上望柱和栏板的位置。3 地栿石铺设时应先座浆，即先在基槽底摊铺水泥砂浆，按线用撬棍将地栿石点撬找平、找正，垫稳。然后用大麻刀灰勾缝。 4 最后将石面冲刷打点干净5.2.4 望柱的安装1 拉线安装，在柱座面上弹出柱身边线，在柱座侧面弹出柱身中心线，安装时柱顶石上的十字线应与柱中线重合。2 石柱安装时，应将望柱榫头和地栿石的榫槽、榫窝清理干净，先在榫窝上抹一层水灰比为0.5素水泥砂浆，厚约10mm，再将望柱对准中心线砌上，如有竖向偏斜，可用铁片在灰缝边缘内垫平。3 安装石柱时，应随时用线坠检查整个柱身的垂直，如有偏斜应拆除重砌，不得用敲击方法去纠正。5.2.5 栏板安装1 安装望柱也应按规矩拉通线，按线安装，栏板安装前应在望柱和地栿石上弹出构件中心线及两侧边线，校核标高。栏板位置线放完后，按预先画好的栏板图进行安装。 2 坐浆：栏板安装前将柱子和地栿上的榫槽、榫窝清理干净，刷一层水灰比为0.5的素水泥浆，随即安装，以保证栏板与望柱之间不留缝隙。3 搬运：栏板搬运时必须使每条绳子同时受力，并仔细校核石料的受力位置后慢慢就位，将挑出部位放于临时支撑上。4 就位：栏杆石构件按榫、窝、槽就位。5 凋整：当栏板安装就位后仔细与控制线进行校核，若有位移，应点撬归位，将构件调整至正确位置。6 石栏杆栏板柱子组合示意图见图5.2.5图5.2.5 石栏杆栏板柱子组合示意图1 地栿石 2 栏板 3 望柱4栏板槽子 5寻杖眼6 勾缝：如石料间的缝隙较大，可在接缝处勾抹大理石胶，大理石胶的颜色应根据石材的颜色进行调整，采用白水泥进行颜色可达到最佳效果；如缝子很细，应勾抹油灰或石膏；若设计有说明则按设计说明勾缝。灰缝应与石构件勾平，不得勾成凹缝。灰缝应直顺、严实、光洁。7 安装完毕后，局部如有凸起不平，可进行凿打或剁斧，将石面“洗”平。5.2.6 其它细部处理1 沉降缝(伸缩缝)的施工：按设计要求的间距将栏板及地栿石断开，沉降缝(伸缩缝)两端均应设望柱，缝宽按设计要求留设（如设计无要求，按50米留设一道沉降缝，缝宽3cm）。2 楼梯段、转角及弧型部位由于异型构件较多，所以更应严格按图纸要求放样下料，并在石构件的背侧上编号标记，以确保安装时对号入座。5.3 劳动力组织安排情况以每天完成50米栏杆为例安排劳动力如表5.3表5.3劳动力组织安排序号工种名称需求人数(人)备注1管理人员2持证上岗2技术人员2有施工经验3安装工4有施工经验4搬运工8有施工经验5泥水工2 6合计18人6 材料与设备6.0.1 石栏杆安装时，榫与槽连接的部分可以采用传统的桃花浆、江米浆，也可采用石胶等新型材料，本工法采用素水泥浆连接施工，素水泥浆水灰比为0.5。6.0.2 地栿连接所采用砂浆强度等级不低于M10（设计有要求时必须应符合设计要求），应具有试验报告。砂的粒径以中砂较好。6.0.3 设备机具1 小型机具：砂浆机、切割机。2 检测工具：经纬仪、水准仪、弯尺、墨斗、平尺、坠线、楔形塞。3 辅助工具：橡皮锤、铲、瓦刀等。4 安全设施：袜罩、围裙、套裤、手套、眼镜。7 质量控制7.1质量控制标准7.1.1 石栏杆安装质量要求应符合古建筑修建工程质量检验评定标准CJJ70-96的要求。7.1.2 保证项目1 石栏杆构件的品种、质量、加工标准、规格尺寸应符合设计要求。检验方法：观察检查。2 石栏杆构件的纹理走向应符合受力要求。检验方法：观察检查。3 安装石栏杆构件的灰浆应符合设计要求。检验方法：检查试块试验报告。4 石栏杆构件安装的图案和形式应符合设计要求。检验方法：观察检查。7.1.3 基本项目1 地栿石、望柱、栏板等节点的榫卯做法和安装应位置正确，大小合适，节点严密平整，灌浆饱满，安装坚实牢固。检验方法：观察和尺量检查。2 表面起线的石栏杆构件应做好线条流畅清晰，造型准确，边角整齐圆满。3 安装好的石栏杆外观色泽应均匀一致，无杂色和污点。检验方法：观察检查。4 石栏杆安装的允许偏差和检验方法按表7.1.3执行。表7.1.3 石栏杆安装的允许偏差和检验方法名称项目允许偏差（mm）检验方法粗料石细料石石柱弯曲32拉线和尺量检查平整度54用2m直尺和楔形塞尺检查扭曲35拉线和尺量检查标高105用水准仪和尺量检查垂直度42吊线和尺量检查栏板石轴线位移22尺量检查榫卯接缝31尺量检查垂直度21吊线和尺量检查相邻两块高差21用直尺和楔形塞尺检查花纹曲线弧度吻合10.5用样板和尺量检查7.2 质量保证措施7.2.1 施工前操作人员必须熟悉工程设计要求及古建筑传统作法，雕刻构件应首先制作样品，经检验合格后再成批制作。7.2.2 在确定栏杆构件数量时要留出适量损耗，以免出现多次补货现象，以及由于补货引起的色泽偏差，定货时要注意标注产品规格、型号及使用单位。7.2.3 在沉降缝(伸缩缝)处将栏板及地栿石断开，缝宽按设计要求留设，沉降缝(伸缩缝)两端均应设望柱。7.2.4 安装石栏杆前应将石构件上的泥垢冲洗干净，安装栏杆时保持石构件表面湿润；7.2.5 安装石栏杆时一般多用垫铁片来调整标高。7.2.6 石构件安装时如果望柱或栏板不跟线，或“头缝”不合适，都要用撬棍点撬到位，若局部有凸起不平无法安装，用小型切割机按照设计图案仔细裁割,使接缝吻合，再用橡皮棰敲实，最后将石缝用灰勾严。7.2.7 安装时柱子底面的榫头要与地栿石上面榫窝对准，栏板底面的石榫与地栿上的榫窝对准，栏板两侧的石榫与柱子侧面的榫窝对准。7.2.8 安装就位的构件楞角处应包裹保护，防止磕碰致残。同时应注意保持石面清洁，防止灰浆或油质液体等污染石面。7.2.9 勾缝用的砂浆应随伴随用，随坐浆随安装，常温拌成后应在34h内使用完毕。 7.2.10 砂浆的品种、强度必须符合设计要求，并具有适宜的和易性，坐浆灰浆应挤密饱满。7.2.11 石栏杆勾缝宜用过筛的细砂，所用水泥砂浆应采用较小的水灰比，水泥砂浆配合比应符合设计要求。勾缝应自上而下按实有接缝勾缝，7.2.12 石栏杆构件若局部有污点或红白线等外观不佳的缺陷，应安排到不引人注目的位置上。7.2.13 石栏杆安装完成后应保持石料表面湿润做好养护，养护不少于3天。8 安全措施8.0.1 严格执行安全生产法律法规，规章制度及建筑安全生产标准规范。8.0.2 操作前对施工人员应进行安全交底，增强自我保护意识。8.0.3 施工人员应按规定着装，配戴劳动手套、围裙等保护用品，剔凿石料时应戴好防护眼镜并适当围挡，防止石渣飞溅伤人。8.0.4 搬运石构件的木杠、绳子使用前必须经过检查，不得带有伤残隐患，发现隐患立即更换。搬运时要听号子统一行动，缓起缓落防止伤人。8.0.5 操作中使用的切割机等小型机具，必须遵守相应的机械操作规程。8.0.6 8.0.6 搭设脚手架要符合安全要求，应设专人进行检查，每日作好安全检查纪录。9 环保措施9.0.1 现场设勤杂专人，及时清运碎石、石碴，做到每日活完下脚清，保持道路畅通。9.0.2 使用切割机切割石料时，应注意洒水作业，降低噪音，防止粉尘飞扬，污染环境，危害人体健康。9.0.3 施工过程中加强管理，采取设立隔间墙、隔间罩等消音措施降低施工噪音到允许值以下。晚上22：00时次日7：00时，禁止使用切割机切割石料。9.0.4 施工过程中的建筑垃圾及生活垃圾及时清理和运走，保持现场整洁。10 效益分析10.1 经济效益10.1.1 石栏杆构件的石榫与榫窝之间连接时铺素水泥浆，与传统的桃花浆、江米浆相比，备制浆液简便，易于操作，可节约人工，缩短施工工期，节约造价2-3元/ m。与铺设石胶等新型材料相比，可节约造价1015元/ m。10.1.2 石栏杆构件利用石榫与榫窝自身连接安装起来，与石构件采用“银锭”、 “扒锔”等铁件连接相比，工艺更简单，施工更快捷，可节约人工和锚挂件，缩短施工工期，节约造价2-3元/ m，且石栏杆构件利用石榫与榫窝有效连成一体，可承受外力荷载，有效保证工程质量。10.2 社会效益石栏杆蕴含着中国的传统建筑文化，同时也是中华民族智慧与勤劳的结晶，石栏杆连接安装施工方法的继承有助于发扬光大我民族建筑技艺之特点。
