杭州某框剪科研楼施工组织设计.docx

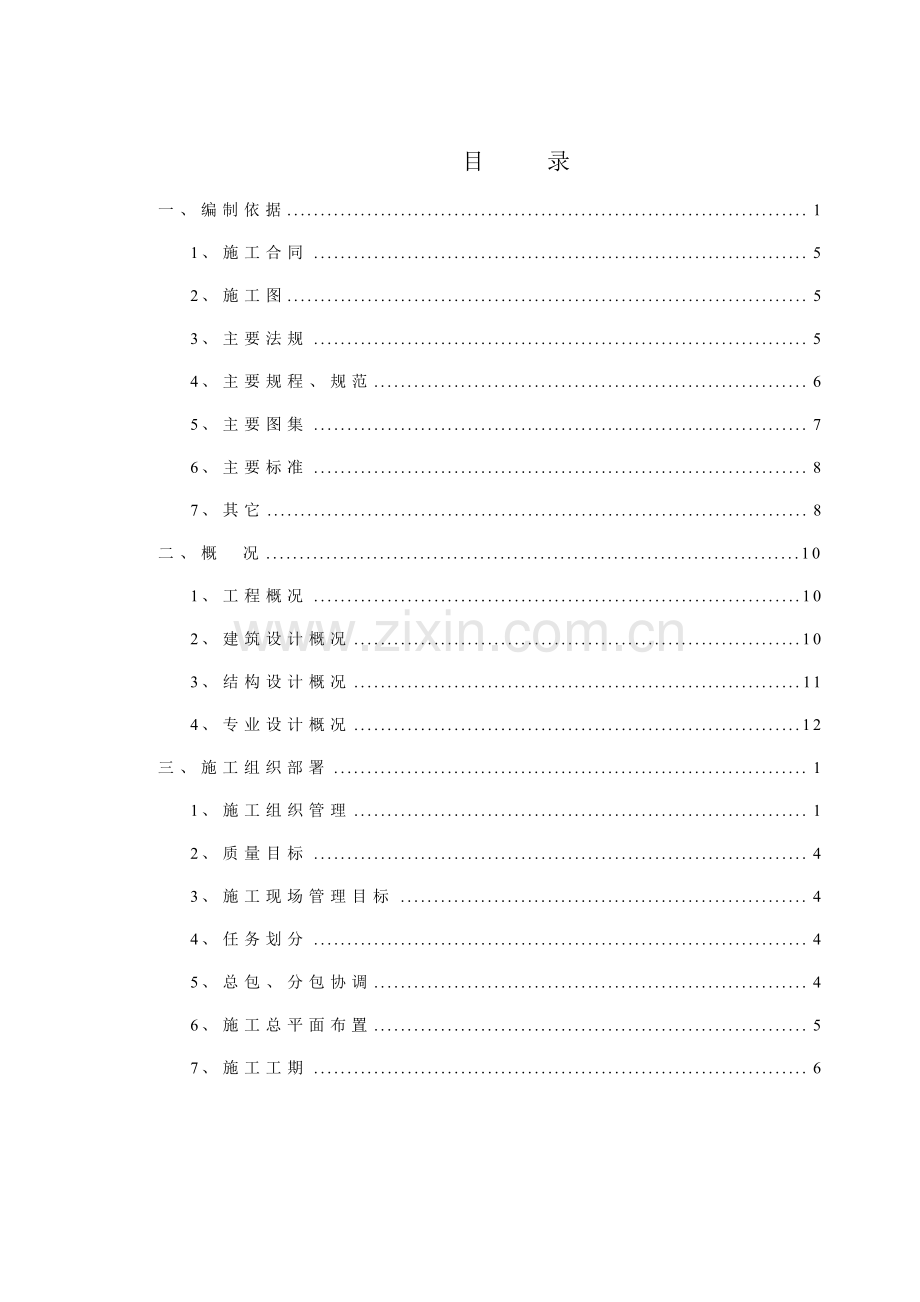

目 录

一、编制 依据 .............................................................................. 1

1 、施工 合同 .......................................................................... 5

2 、施工 图 .............................................................................. 5

3 、主要 法规 .......................................................................... 5

4 、主要 规程、规 范 ................................................................. 6

5 、主要 图集 .......................................................................... 7

6 、主要 标准 .......................................................................... 8

7 、其它 ................................................................................. 8

二、概 况 ................................................................................ 10

1 、工程 概况 ......................................................................... 10

2 、建筑 设计概况 ................................................................... 10

3 、结构 设计概况 ................................................................... 1 1

4 、专业 设计概况 ................................................................... 12

三、施工 组织部署 ....................................................................... 1

1 、施工 组织管理 .................................................................... 1

2 、质量 目标 .......................................................................... 4

3 、施工 现场管理 目标 ............................................................. 4

4 、任务 划分 .......................................................................... 4

5 、总包 、分包协 调 ................................................................. 4

6 、施工 总平面布 置 ................................................................. 5

7 、施工 工期 .......................................................................... 6

8 、施工 顺序及验 收安排 .......................................................... 6

9 、劳动 力组织 ....................................................................... 7

10 、主要 项目工程 量 ............................................................... 9

11 、主 要 材料计划 .................................................................. 9

12 、主要 机械计划 .................................................................. 9

13 、施工 原则控制 ................................................................. 10

四、施工 准备 ............................................................................. 12

1 、技术 准备 ......................................................................... 12

2 、现场 准备 ......................................................................... 17

3 、协调 场外工作 ，创造良 好环境 ............................................ 23

4 、施工 过程通讯 联络 ............................................................ 23

5 、大型 机械设施 准备 ............................................................ 23

6 、岗位 培训 ......................................................................... 24

7 、现场 试验室准 备 ................................................................ 24

五、主要 项目施工 方法 ................................................................ 26

1 、流水 段划分 ...................................................................... 26

2 、测量 放线 ......................................................................... 26

3 、降水 、护坡工 程 ................................................................ 28

4 、土方 工程 ......................................................................... 29

5 、垫层 砼 ............................................................................. 31

6 、防水 工程 ......................................................................... 31

7 、钢筋 工程 ......................................................................... 32

8 、模板 工程 ......................................................................... 38

9 、砼工 程 ............................................................................. 44

10 、二次 结构 ........................................................................ 46

11 、 屋面工 程 ........................................................................ 47

12 、脚手 架工程 .................................................................... 50

13 、门窗 工程 ........................................................................ 60

14 、装修 工程 ........................................................................ 62

15 、水、 暖、电工 程 .............................................................. 73

16 、人防 工程 ........................................................................ 73

17 、季节 性施工 .................................................................... 74

六、技术 管理措施 ...................................................................... 78

1 、测量 管理措施 ................................................................... 78

2 、试验 管理措施 ................................................................... 79

3 、资料 管理措施 及目标设 计 ................................................... 80

4 、技术 节约措施 ................................................................... 81

5 、其它 技术管理 措施 ............................................................ 82

七、质量 管理措施 ...................................................................... 84

1 、质量 方针和目 标 ................................................................ 84

2 、质量 管理控制 措施 ............................................................ 84

3 、质量 技术控制 措施 ............................................................ 86

八、现场 管理措施 ...................................................................... 90

1 、安全 防护措施 ................................................................... 90

2 、临时 用电管理 措施 ............................................................ 91

3 、消防 保卫管理 措施 ............................................................ 92

4 、场容 管理措施 ................................................................... 95

5 、文明 建设管理 措施 ............................................................ 96

6 、材料 管理措施 ................................................................... 96

7 、机械 管理措施 ................................................................... 97

8 、环保 管理措施 ................................................................. 100

9 、环卫 管理措施 ................................................................. 101

10 、外埠 施工队伍 管理措施 .................................................. 101

11 、成 品 保护措施 ............................................................... 102

12 、工期 保证措施 ............................................................... 108

九、主要 经济技术 指标 .............................................................. 109

1 、工期 .............................................................................. 109

2 、质量 目标 ....................................................................... 109

3 、安全 指标 ....................................................................... 109

4 、文明 施工目标 ................................................................. 109

5 、新技 术应用目 标 .............................................................. 109

6 、总耗 工 ........................................................................... 109

7 、降低 成本率及 三材节约 指标 .............................................. 109

一、编制依据

1、施工合同


表 1-1

合 同 名 称
编 号
签 订 日 期
XX 科研楼
建设工程施工合同

2000 年 10 月 4 日

2、施工图


表 1-2

图 纸 名 称
图 号
出 图 日 期
总平面图
建施-01
2000 年 6 月
封面及设计组成
建施-02~建施-03
2000 年 6 月
建筑施工图
建施-04~建施-39
2000 年 6 月
结构施工图
结施-01~结施-43
2000 年 6 月
给排水施工图
水施-01~水施-35
2000 年 6 月
暖通施工图
暖施-01~暖施-38
2000 年 6 月
电气施工图
电施-01~电施-58
2000 年 6 月

3、主要法规

类别 名 称 编 号


表 1-3

中华人民共和国建筑法 中华人民共和国主席令 1997 年第 91 号 中华人民共和国劳动法 94 年 7 月 5 日八届人大八次会议通过

中华人民共和国环境保护法 中华人民共和国主席令 1989 年第 22 号 国家
建设工程质量管理条例 中华人民共和国国务院令第 279 号
工程建设标准强制性条文 中华人民共和国建设部建标[2000]85 号 建设项目环境保护管理条例 中华人民共和国国务院令第 253 号

行 业

企业 施工现场管理办法 97 城建施字第 596 号

4、主要规程、规范


表 1-4

类别 名 称 编 号
混凝土结构工程施工及验收规范 GB 50204-92
国
工程测量规范 GB 50026-93
土方与爆破工程施工及验收规范 GBJ 201-83
锚杆喷射混凝土支护技术规范 GBJ 86-85

家 地基与基础工程施工及验收规范 GBJ 202-83 屋面工程技术规范 GB50 207-94 地下工程防水技术规范 GBJ 108-87
地下防水工程施工及验收规范 GBJ 208-83 人防工程施工及验收规范 GBJ 134-90 钢筋混凝土用热扎带肋钢筋 GB 1499-1998 硅酸盐水泥、普通硅酸盐水泥 GB 175-1999 矿渣硅酸盐水泥、火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥 GB 1344-1999 混凝土外加剂 GB 8076-1997 预拌混凝土 GB 14902-94 混凝土外加剂应用技术规范 GBJ 119-88 混凝土结构设计规范 GBJ 10-89 建筑抗震设计规范 GBJ 11-89 制冷设备安装工程施工及验收规范 GBJ 66-84 采暖与卫生工程施工及验收规范 GBJ 242-82 通风与空调工程施工及验收规范 GBJ 50243-97 火灾自动报警系统施工及验收规范 GB 50166-92 电气装置安装工程电梯电气装置施工及验收规范 GB 50182-93 电气装置安装工程电气照明装置施工及验收规范 GB 50259-96

电气装置安装工程 1kv 及以下配线工程施工及验收规范 GB 50258-96
自动喷水灭火系统施工及验收规范 GB 50261-96 建设工程施工现场供用电安全规范 GB 50194-93 塔式起重机安全规程 GB 5144-85

建筑变形测量规程 JGJ/T 8-97
行
建筑地基处理技术规范 JGJ 79-91
钢筋混凝土高层建筑结构设计与施工规程 JGJ 3-91
业
钢筋机械连接通用技术规程 JGJ 107-96

续表 1-4

类别 名 称 编 号 普通混凝土用砂 JGJ 52-92 普通混凝土用碎石和卵石 JGJ 53-92 普通混凝土拌和用水 JGJ 65-89
普通混凝土配合比及设计规程 JGJ/T 55-96
行 混凝土泵送施工技术规程 JGJ/T 10-95

混凝土冬期施工技术规程 JGJ 104-97
块体基础大体积混凝土施工技术规程 YBJ 224-91 业 回弹法检测混凝土抗压强度技术规程 JGJ/T 23-92 人防工程施工及验收规范 GBJ 134-90
建筑施工高处作业安全技术规范 JGJ 80-91 建筑机械使用安全技术规程 JGJ 33-86 施工现场临时用电安全技术规范 JGJ 46-88
商品混凝土质量管理规程 DBJ01-6-90
地方
工程建设监理规程 DBJ 01-41-98

5、主要图集


表 1-5

类别 名 称 编 号

混凝土结构施工图平面整体表示方法制图规则和构造详图 96G101

地沟及盖板 95J331
国 钢筋混凝土双扇防护密闭门、密闭门和门框墙选用图集 93RFM-13

家 钢筋混凝土单扇活门槛防护密闭门、密闭门选用图集 97RFM

地

方

6、主要标准


表 1-6

类别 名 称 编 号
建筑安装工程质量检验评定统一标准 GBJ 300-88
建筑工程质量检验评定标准 GBJ 301-88
混凝土质量控制标准 GB 50164-92
国 混凝土强度检验评定标准 GBJ 107-87

建筑采暖卫生与煤气工程质量检验评定标准 GBJ 302-88 家 通风与空调工程质量检验评定标准 GBJ 304-88 建筑电气安装工程质量检验评定标准 GBJ 303-88
电梯安装工程质量检验评定标准 GB 50182-93
建筑施工场界噪声限值 GB 12523-90

行业

7、其它


表 1-7

序号
名 称
1
中华人民共和国主改令 1997 年第 91 号《中华人民共和国建筑法》

2
ISO9002《质量体系-生产、安装和服务的质量保证模式》和公司质量保证手册、程 序文件
3
ISO14001《环境管理体系规范及使用指南》和公司环境管理手册、环境程序文件

4
OHSMS18001《国家经贸委职业安全卫生管理体系试行标准；1999》和公司职业安 全卫生管理手册、程序文件

5

XX 科研楼工程《岩土工程勘察报告》

6
京建优[1997]004 号《杭州市优质工程评审管理办法》
京建优[1997]005 号《杭州市优质工程结构“西湖杯”奖评审补充细则》

7
京建质[2001]229 号《杭州市建设工程见证取样质量检测单位资质条间管理规定》的 通知

二、概 况

1、工程概况


表 2-1

工程名称
XX科研楼
地理位置

建设单位

XX
设计单位

XX
勘察单位
XX工程有限公司
监理单位
XX公司
监督单位
**市建设工程质量监督总站
施工总承包单位
杭州XX工程有限公司
施工外分包单位

合同范围
详见施工部署中第4项4.2条
投资性质
国拨+自筹
合同质量目标
优良
合同性质
中标价加增减概算

合同工期
总 工 期：560日历天； 开工日期：2000年10月18日；竣工日期：2002年5月13日

2、建筑设计概况


表 2-2

总建筑面积

21514.36m2
地下部分面积
1623.22m2
用地面积
约8000m2
地上部分面积
19891.14m2
基地面积
1596.32m2

层数
地上部分
13层
±0.00标高

+51.69m
基础埋深

-6.65m
地下部分
1层
设计室外地坪

-0.45m
檐口高度

50.45~57.45m
层高及建筑功能
建筑物总高57.45m；轴网尺寸7.8×7.8 m

层数

地下 一层

首层

二层

三层

四层

五~十 层

十一 层

十二层

十三 层

屋顶 层

建筑层 高(m)

4.6

5.1

3.6

3.6

3.6

3.6

3.6

3.6

3.9

3.9
面积
（m2）

1623.22

1596.32

1226.00

1631.84

1596.28

1621.58

1588.38

1277.00

1059.00

141.04

功 能

设备 层、人 防层
科研 展厅、 科研 办公、 大堂

会客 厅、办 公室

会客 厅、办 公室

会客 厅、办 公室

会客 厅、办 公室

会客 厅、办 公室
贵宾接 待、学 术报告 厅、休 息厅

机房、 办公

水箱 间

续表 2-2

建筑防水设计

地下室
结构砼自防水P8抗渗； 弹性体SBS改性沥青Ⅱ+Ⅲ型。
屋面
弹性体SBS改性沥青Ⅲ+Ⅲ型（聚脂胎）。
室内防水
地面做聚氨酯涂膜防水层，四周墙壁刷防水砂浆H=2100mm。

建筑防火设计
本工程为二类建筑，耐火等级为三级 各层设自动喷洒 两部防烟楼梯，一部消防电梯
建筑人防设计
本工程设五级人员掩蔽人防工程

装修
外装修
外墙面干挂花岗岩，铝合金中空镀膜玻璃幕墙及铝合金龙骨挂贴复合铝板

内装修
电梯厅、科研展厅、门厅及大堂为磨光大理石楼面 楼梯间、办公室、贵宾接待室、卫生间、开水间、走廊铺抛光通体砖楼面 卫生间、开水间为釉面砖面层，电梯厅为大理石墙面，其它为乳胶漆墙面，电 梯厅、门厅、大堂、走廊、办公室、贵宾接待室为轻钢龙骨纸面石膏板吊顶及 铝合金方板吊顶，其它为乳胶漆面层

屋面
上人屋面：地缸砖保护层 不上人屋面：为小豆石保护层，60mm厚聚苯板（两层错铺）保温层

3、结构设计概况


表 2-3

地层土质情况
第四纪沉积层，粉质粘土，层顶标高44.81~45.96m，灰~黄灰~灰黄（白）
持力层
粉质粘土③层fka=160kpa（综合考虑）

地下水概况
台地潜水2.70m~3.30m
层间潜水15.80m~16.50m

地下水对砼无腐蚀性。

场地类别为III类,场区地基土无发生地震液化可能 性。
地下室结构
结构参数
砼强度等级
垫层
厚度：100mm
C15

结构 砼属 Ⅱ类 工程

基础型式
十字交叉梁筏板基础，板厚500mm，梁截面600×
1800mm

C40，S8抗渗
外墙

350mm
C40，S8抗渗
内墙
200mm，300mm

C40

梁板
梁：300×450mm，500×600mm，300×500mm，350×550mm，
400×550mm，400×600mm，500×650mm，500×800mm
板厚：150mm

C40，S8抗渗
柱
1000×1000mm，900×900mm，1000×900mm，800×
800mm
C40，边柱抗渗
同外墙

膨胀加强带

地下部分底板及外墙设膨胀加强带
砼为C40内掺
(14%UEA-H).

续表 2-3

地上部分 框架
剪力墙

框 架 柱
一~五层
900×900mm，1000×900mm，800×
800mm，d=700mm

C40

结构 砼属 Ⅰ类 工程

六~八层
900×900mm，800×800mm，700×
700mm，d=700mm

C35
九~十三层
700×700mm，800×800mm，d=700mm
C30
墙
200mm，300mm，
同框架柱

梁
、 板
一~三层

梁：400×800mm，500×600mm，350×
550mm，250×550mm，250×400mm，
400×600mm，250×500mm
C35
四~八层
C30
九层以上
C25
后浇带
采板用厚微：膨11胀0m混m凝土，强度等级较原设计高一等级
剪力墙二级抗震、框架三级抗震
次梁和板的受拉钢筋的最小锚固长度La及最小搭接长度L1

钢筋类型
砼强度等级
C20
C25
C30
≥C40
La
L1
La
L1
La
L1
La
L1
I级钢筋
30d
36d
25d
30d
20d
24d
20d
24d

Ⅱ级钢 筋
d≤25mm
40d
48d
35d
42d
30d
36d
25d
30d
d>25mm
45d
54d
40d
48d
35d
42d
30d
36d
框架梁、柱、墙的受拉钢筋的最小锚固长度La及最小搭接长度L1

钢筋类型
砼强度等级
C20
C25
C30
≥C40
La
L1
La
L1
La
L1
La
L1
I级钢筋
35d
41d
30d
35d
25d
29d
25d
29d

Ⅱ级钢 筋
d≤25mm
45d
53d
40d
47d
35d
41d
30d
35d
d>25mm
50d
59d
48d
53d
40d
47d
35d
41d
保护层
地下室外墙外侧30mm，内侧25mm；执行GB50204—92规定。

二次结构砌筑
外墙为300mm厚陶粒混凝土砌块，卫生间、配电室、空调机房隔墙为200mm厚 陶粒混凝土砌块，卫生间内隔墙、封闭管井隔墙为100mm厚陶粒混凝土砌块， 地上部分房间隔墙为150mm厚轻钢龙骨埃特板。

4、专业设计概况


表2-4

设计系统
设计要求
系统做法
管线类别
上水
给水采用变频给水设备供 水系统
粘接
UPVC 管

续表 2-3

设计系统
设计要求
系统做法
管线类别
下水
污水分流系统
粘接，排出管采用石棉水泥
接口
UPVC、排出管为排水铸铁
管
雨水
内排水系统
法兰连接
机制加硒柔性排水铸铁管
开水
6kw 开水器每层一个，消防
系统供水
焊接
无缝钢管

空调采暖

独立新风+风机盘管机组 系统
d≤40 丝扣连接
50≤d≤80 焊接法兰连接
d≥80 焊接法兰连接
普通焊接钢管
普通焊接钢管 无缝钢管
通风
机械排风系统
法兰连接
复合铝箔纤风管，人防机
房部分镀锌钢板
排风
卫生间设排风扇，电梯机房设有通风降温系统
钢制斜流风机

排烟

楼梯间设置了正压送风系统，内走廊设机械排烟系统
楼梯间采用自垂式百叶风
口，前室采用带远程控制 常闭型风口
制冷机房
四台螺杆式冷水机组，设在地下一层
换热站
四台水—水换热器提供空调热水，两台水—水换热器提供采暖热水

照明
办公室、人防区以荧光
灯为主，设备间为工厂 灯，走廊为白炽灯

吸顶或嵌入式安装

采用铜芯塑料线穿焊接钢管 保护

动力
安装 GZS1.1—10/630—
30KA 高压开关柜 10 台 安装 NY2000Z 型低压开
关柜 27 台
动力配电箱落地安装，变
电室引出的所有干线电缆 全部采用电缆托盘引出，
托盘安装高度为底边距梁 底 250mm

由配电箱或托盘引出的支线 均穿钢管保护，楼板、吊顶、 墙内暗敷

防雷
按二类建筑物设防，屋
顶用ф12 圆钢作避雷 网，利用柱内两根主筋 做引下线，利用建筑物
基础及人工接地体做联 合接地体，接地电阻不 大于 1 欧姆

八层以上每三层将外墙圈 梁内两根主筋连续焊接构 成均压环，外墙金属栏杆、 金属门窗均与引下线相连

将避雷网引下线、接地体、均 压环牢固焊接，均成一个整体
供配电
有 2 路 10KV 高压进线，安装 SC8—2000 干式变压器
电梯
四台电梯，其中三台至地下一层，一台首层
消防灭火
报警系统
采用控制中心报警系统
导线穿保护钢管
