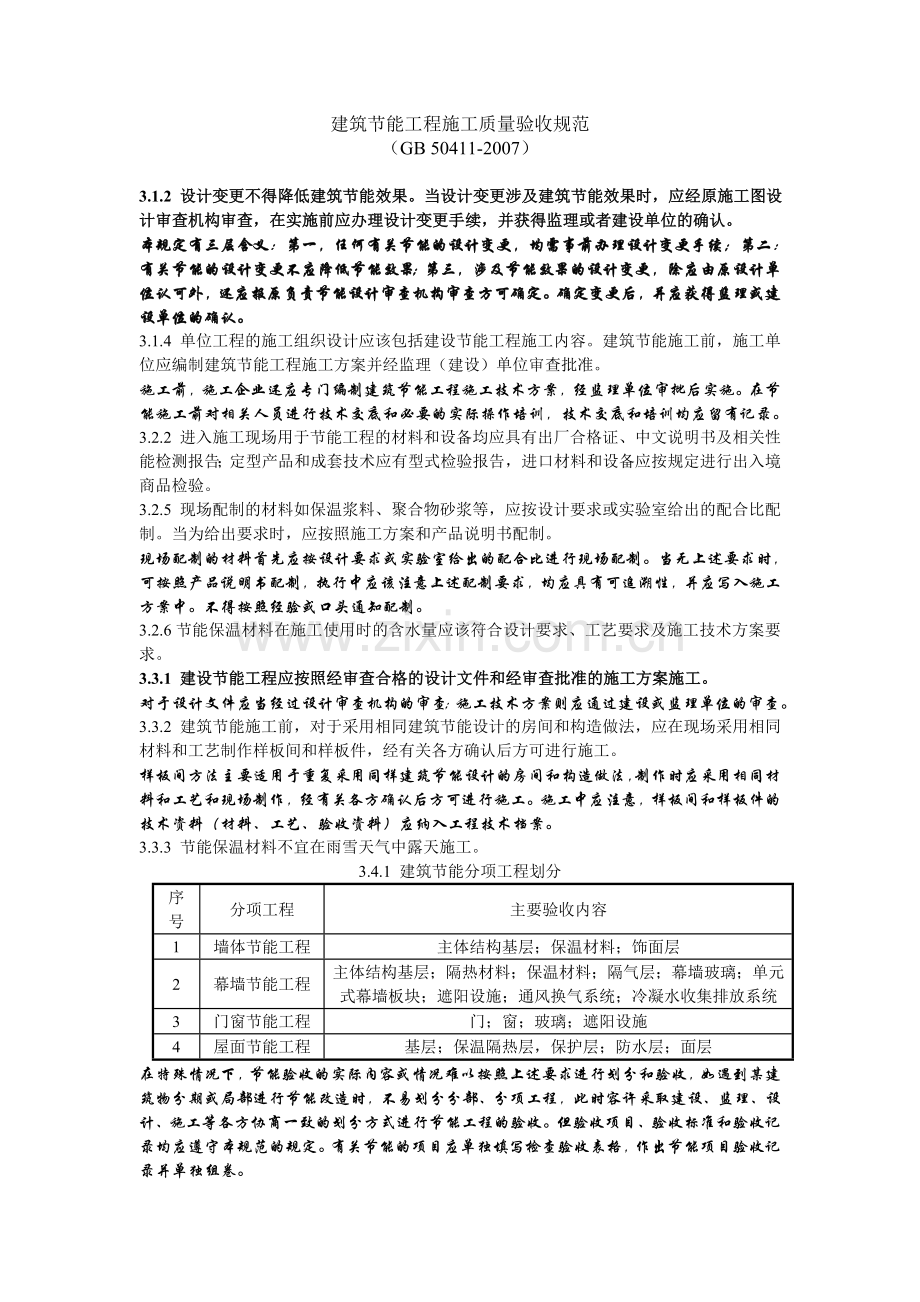

建筑节能工程施工质量验收规范（GB 50411-2007）3.1.2 设计变更不得降低建筑节能效果。当设计变更涉及建筑节能效果时，应经原施工图设计审查机构审查，在实施前应办理设计变更手续，并获得监理或者建设单位的确认。本规定有三层含义：第一，任何有关节能的设计变更，均需事前办理设计变更手续；第二：有关节能的设计变更不应降低节能效果；第三，涉及节能效果的设计变更，除应由原设计单位认可外，还应报原负责节能设计审查机构审查方可确定。确定变更后，并应获得监理或建设单位的确认。3.1.4 单位工程的施工组织设计应该包括建设节能工程施工内容。建筑节能施工前，施工单位应编制建筑节能工程施工方案并经监理（建设）单位审查批准。施工前，施工企业还应专门编制建筑节能工程施工技术方案，经监理单位审批后实施。在节能施工前对相关人员进行技术交底和必要的实际操作培训，技术交底和培训均应留有记录。3.2.2 进入施工现场用于节能工程的材料和设备均应具有出厂合格证、中文说明书及相关性能检测报告；定型产品和成套技术应有型式检验报告，进口材料和设备应按规定进行出入境商品检验。3.2.5 现场配制的材料如保温浆料、聚合物砂浆等，应按设计要求或实验室给出的配合比配制。当为给出要求时，应按照施工方案和产品说明书配制。现场配制的材料首先应按设计要求或实验室给出的配合比进行现场配制。当无上述要求时，可按照产品说明书配制，执行中应该注意上述配制要求，均应具有可追溯性，并应写入施工方案中。不得按照经验或口头通知配制。3.2.6节能保温材料在施工使用时的含水量应该符合设计要求、工艺要求及施工技术方案要求。3.3.1 建设节能工程应按照经审查合格的设计文件和经审查批准的施工方案施工。对于设计文件应当经过设计审查机构的审查；施工技术方案则应通过建设或监理单位的审查。3.3.2 建筑节能施工前，对于采用相同建筑节能设计的房间和构造做法，应在现场采用相同材料和工艺制作样板间和样板件，经有关各方确认后方可进行施工。样板间方法主要适用于重复采用同样建筑节能设计的房间和构造做法，制作时应采用相同材料和工艺和现场制作，经有关各方确认后方可进行施工。施工中应注意，样板间和样板件的技术资料（材料、工艺、验收资料）应纳入工程技术档案。3.3.3 节能保温材料不宜在雨雪天气中露天施工。3.4.1 建筑节能分项工程划分序号分项工程主要验收内容1墙体节能工程主体结构基层；保温材料；饰面层2幕墙节能工程主体结构基层；隔热材料；保温材料；隔气层；幕墙玻璃；单元式幕墙板块；遮阳设施；通风换气系统；冷凝水收集排放系统3门窗节能工程门；窗；玻璃；遮阳设施4屋面节能工程基层；保温隔热层，保护层；防水层；面层在特殊情况下，节能验收的实际内容或情况难以按照上述要求进行划分和验收，如遇到某建筑物分期或局部进行节能改造时，不易划分分部、分项工程，此时容许采取建设、监理、设计、施工等各方协商一致的划分方式进行节能工程的验收。但验收项目、验收标准和验收记录均应遵守本规范的规定。有关节能的项目应单独填写检查验收表格，作出节能项目验收记录并单独组卷。4.1.2 主体结构完工后进行施工的墙体节能工程，应在基层质量验收合格后施工，施工过程中应及时进行质量检查、隐蔽工程验收和检验批验收，施工完成后应进行墙体节能分项工程验收。与主体结构同时施工的墙体节能工程，应与主体结构一同验收。1、墙体节能工程在主体结构完工后施工，对此在施工过程中应及时进行质量检查、隐蔽工程验收、相关检验批和分项工程验收，施工完成后应进行墙体节能子分部工程验收。大多数墙体节能工程都是在主体结构内侧或外侧表面做保温层。2、与主体结构同时施工的墙体节能工程，如现浇夹心复合保温墙板等，对此无法分别验收，只能与主体结构一同验收。4.1.3墙体节能工程当采用外保温定型产品或成套技术时，其型式检验报告中应包括安全性和耐候性检验。型式检验报告的内容应包括耐候性检验，当供应方不能提供耐久性检验参数时，应由具备资格的检测机构予以补做。4.1.4 墙体节能工程应对下列部位或者内容进行隐蔽工程验收，并应有详细的文字记录和必要的图像资料。1 保温层附着的基层及其表面处理2 保温板粘结或固定3 锚固件4 增强网铺设5 墙体热桥部位处理6 预置保温板或者预制保温墙板的板缝及构造节点7 现场喷涂或浇注有机类保温材料的界面8 被封闭的保温材料厚度9 保温隔热砌体填充墙体本条文要求隐蔽工程验收不仅应有详细的文字记录，还应有必要的图像资料，这是为了利用现代科技手段更好地记录隐蔽工程的真实情况。对于“必要”的理解，可理解为有隐蔽工程全貌和有代表性的局部（部位）照片。4.1.5 墙体节能工程的保温材料在施工过程中应采取防潮、防水等保护措施。4.1.6墙体节能工程验收的检验批划分应符合下列规定：1 采用相同材料、工艺和施工做法的墙面，每5001000m2面积划分为一个检验批，不足500m2的也为一个检验批。2 检验批的划分也可根据与施工流程相一致且方便施工与验收的原则，有施工单位与监理（建设）单位共同商定。4.2.1 用于墙体节能工程的材料、构件等，其品种、规格应符合设计要求和相关标准的规定。检查数量：按进场批次，每批随即抽查3个试样进行检查；质量证明文件应按照其出厂检验批进行核查。4.2.2 墙体节能 工程使用的保温隔热材料，其导热系数、密度、抗压强度或压缩强度、燃烧性能应符合设计要求。当上述质量证明文件和各种检测报告为复印件时，应加盖证明其真实性的相关单位印章和经手人员签字，并应注明原件存放处。必要时，还应核对原件。4.2.3 墙体节能工程采用的保温材料和粘结材料等，进场时应对其下列性能进行复检，复检应为见证取样送检。1 保温材料的导热系数、密度、抗压强度和压缩强度；2 粘结材料的粘结强度；3 增强网的力学性能，抗腐蚀性能。检查数量：同一厂家同一品种的产品，当单位工程建筑面积在20000m2以下时各抽检不少于3次；当单位工程建筑面积在20000m2以上时个抽检不少于6次。不同厂家、不同种类（品种）的材料均应分别抽样进行复检，所谓种类，是指材质或材料品种。复检应为见证取样送检，见证取样送检应由建设单位委托。4.2.5 墙体节能工程施工前应按照设计和施工方案的要求对基层进行处理，处理后的基层应符合保温层施工方案的要求。检验方法：对照设计与施工方案观察检查；核查隐蔽工程验收记录。4.2.7 强团节能工程的施工，应符合下列规定：1 保温隔热材料的厚度必须符合设计要求。2 保温板材与基层及构造层之间的粘结或连接必须牢固。粘结强度和连接方式应符合设计要求。保温板材与基层的粘结强度应做现场拉拔试验。3 保温浆料应分层施工。当采用保温浆料做外保温时，保温层与基层之间及各层之间的粘结必须牢固，不应脱层、空鼓和开裂。4 当墙体节能工程的保温层采用预埋或者后置锚固件固定时，锚固件数量、位置、锚固深度和拉拔力应符合设计要求。后置锚固件应进行锚固力现场拉板试验。检查数量：每个检验批抽查不好于3处本条要求的粘结强度和锚固拉板力试验，当施工单位试验室有能力时可由施工企业试验室承担，也可以委托给具备见证资质的检测机构进行试验。采用的试验方法可以在承包合同中约定，也可选择现行行业标准、地方标准推荐的相关试验方法。4.2.9 当外墙采用保温浆料做保温层时，应在施工中制作同条件养护试块，检测其导热系数、干密度和压缩强度。保温浆料的同条件养护试块应见证取样送检。检查数量：每个检验批应抽样制作同条件养护试块不好于3组。4.2.11 保温砌块砌筑的墙体，应采用具有保温功能的砂浆砌筑。砌筑砂浆的强度等级应符合设计要求。砌体的水平灰缝饱满度不应低于90%，垂直灰缝饱满度不应低于80%。4.2.12 采用预制保温墙板安装的墙体，应符合下列规定：1 保温墙板应有型式检验报告，型式检验报告中应包含安装性能的检验；2 保温墙板的结构性能、热工性能及于主体结构的连接方法应该符合设计要求，与主体结构连接必须牢固。3 保温墙板的板缝处理、构造节点及嵌缝做法应符合设计要求。4 保温墙板板缝不得渗漏。检查安装好的保温墙板板缝不得渗漏，可采用现场淋水试验的方法，对墙体板缝部位连续淋水1 h不渗漏为合格。4.3.1 进场节能保温材料与构件的外观和包装应完整无破损，符合设计要求和产品标准规定。4.3.4 施工产生的墙体缺陷，如穿墙套管、脚手眼、空洞等，应按照施工方式采取隔断热桥措施，不得影响墙体热工性能。4.3.6 墙体采用保温浆料时，保温浆料层宜连续施工；保温浆料厚度应均匀、接茬应该平顺密实。检查数量：每个检验批抽查10%，不少于10处。4.3.7 墙体上容易碰撞的阳角、门窗洞口及不同材料基体的交接处等特殊部位，其保温层应采取防止开裂和破损的加强措施。4.3.8 采用现场喷涂或者模板浇注的有机类保温材料做外保温时，有机类保温材料应达到陈化时间后方可进行下道工序施工。有机类保温材料的陈化，也称“熟化”，是该类材料的一个特点，由于有机类保温材料的体积需经过一定时间才趋于稳定。其具体陈化时间可根据不同有机类保温材料的产品说明书确定。5.1.2 附着于主体结构上的隔热层、保温层应在主体结构工程质量验收合格后施工。施工过程中应及时进行质量较差、隐蔽工程验收和检验批验收，施工完成后应进行幕墙节能分项工程验收。有些幕墙的非透明部分的隔气层或保温层附着在建筑主体的实体墙上，对于这类建筑幕墙，保温材料和隔气层需要再实体墙的墙面质量满足要求后才能施工，否则保温材料可能粘结不牢固，隔气层（或防水层）附着不理想。同时，主体结构往往是土建单位施工，幕墙是专业分包，在施工中如不进行分阶段验收，出现质量问题时容易发生纠纷。5.1.3 当幕墙节能工程采用隔热型材时，隔热型材生产厂家应提供型材所使用的隔热材料的力学性能和热变形性能试验报告。隔热型材的隔热材料比较特殊，既要保证足够的强度，又要有较小的导热系数，还要满足幕墙型材在尺寸方面的苛刻要求。从安全的角度而言，型材的力学性能非常重要，对于有机材料，其热变形能也非常重要。型材的力学性能主要包括抗剪强度和横向抗拉强度；热变形性能包括热膨胀系数、热变形温度等。5.1.4 幕墙节能工程施工中应对下列部位或者项目进行隐蔽工程验收，并应有详细的文字记录和必要的图像资料。1 被封闭的保温材料厚度和保温材料的固定；2 幕墙周边与墙体的接缝处保温材料的填充；3 构造缝、结构缝；4 隔汽层；5 热桥部位、断热节点；6 单元式幕墙板块间的接缝构造；淡盐水幕墙板块间的缝隙密封是非常重要的。由于单元缝隙处理不好，修复特别困难，所以应该特别注意施工质量。这里的质量不好，不仅会使气密性能差，还常常引起雨水渗漏。7 泠凝水收集和排放构造；8 幕墙的通风换气装置。5.1.5 幕墙节能工程使用的保温材料在安装工程中应采取防潮、防水等保护措施。幕墙节能工程的保温材料多是多孔结构，很容易潮湿变形或者改变性状。所以在安装过程中应采取防潮、防水等保护措施，避免上述情况发生。5.2.2 幕墙节能工程使用的保温隔热材料，其导热系数、密度、燃烧性能应符合设计要求。幕墙玻璃的传热系数、遮阳系数、可见光透射比、中空玻璃露点应符合设计要求。5.2.3 幕墙节能工程使用的材料、构件等进场时，应对其下列性能进行复检，复检应为见证取样送检：1 保温材料：导热系数、密度2 幕墙玻璃：可见光透射比、传热系数、遮阳系数、中空玻璃露点玻璃的传热系数越大，对节能越不利；遮阳系数越大，对空调的节能越不利；可见光透射比越大，对采光越有利。中空玻璃露点不满足要求，产品的密封则不合格。3 隔热型材：抗拉强度、抗剪强度。检查数量：同一厂家的同一产品抽查不少于一组。5.2.4 幕墙的气密性能应符合设计规定的等级要求。当幕墙面积大于3000m2或者建筑外墙面积的50%时，应现场抽取材料和配件，在检测试验室安装制作试件进行气密性能检测，检测结果应该符合设计规定的等级要求。气密性能检测试件应包括幕墙的典型单元、典型拼缝、典型可开启部分。试件应安装幕墙工程施工图进行设计。试件设计应经建筑设计单位项目负责人、监理工程师同意并确认。检查数量：对一个单位工程中面积超过1000m2的每一种幕墙均抽取一个试件进行检测。5.3.1 镀（贴）膜玻璃的安装方向、位置应正确。中空玻璃应采用双道密封。中空玻璃的均压管应密封处理。检查数量：每个检验批抽查10%，并不少于5件（处）镀（贴）膜玻璃在节能方面有两个作用，一方面是遮阳，另一个方面是降低传热系数。对于遮阳而言，镀膜可以反射阳光或吸收阳光，所以镀膜一般应放在靠近室外的玻璃上。为了避免镀膜层的老化，镀膜面一般在中空玻璃内部，单层玻璃应将镀膜置于室内侧。对于第辐射玻璃（LOW-E玻璃），低辐射膜应置于中空玻璃内部。5.3.3 幕墙与周边墙体间的接缝处应采用弹性闭孔材料填充饱满，并应采用耐候密封胶密封。检查数量：每个检验批抽查10%，并不少于5件（处）幕墙周边与墙体接缝部位虽然不是幕墙能耗的主要部位，但处理不好，也会大大影响幕墙的节能。由于幕墙边缘一般都是金属边框，所以存在热桥问题，应采用弹性闭孔材料填充饱满。另外，幕墙有水密性要求，所以应采用耐候胶进行密封。6.1.3 建筑外门窗工程施工中，应对门窗框与墙体接缝处的保温填充做法进行隐蔽工程验收，并应有隐蔽工程验收记录和必要的图像资料。6.1.4 建筑外门窗工程的检验批应按下列规定划分：1 同一厂家的同一品种、类型、规格的门窗及门窗玻璃每100樘划分为一个检验批，不足100樘也为一个检验批。2 同一厂家的同一品种、类型和规格的特种门每50樘划分为一个检验批，不足50樘也为一个检验批。3 对于异性或有特殊要求的门窗，检验批的划分应根据其特点和数量，由监理（建设）单位和施工单位协商确定6.1.5 建筑外门窗工程的检查数量应符合下列规定：1 建筑门窗每个检验批应抽查5%，并不少于3樘，不足3樘时应全数检查；高层建筑的外窗，每个检验批应抽查10%，并不少于6樘，不足6樘时应全数检查。2 特种门每个检验批应抽查50%，并不少于10樘，不足10樘时应全数检查。（门窗的外观、品种、规格及附件等均与节能的向光性能以及门窗的质量有关，所应进行检查验收，并对质量证明文件进行核查）6.2.2 建筑外窗的气密性、保温性能、中空玻璃露点、玻璃遮阳系数和可见光透射比应符合设计要求。6.2.3 建筑外窗进入施工现场时，应按地区类别对其下列性能进行复检，复检应为见证取样送检：3 夏热冬暖地区（深圳）：气密性、玻璃遮阳系数、可见光透射比、中空玻璃露点。检查数量：同一厂家同一品种同一类型的产品各抽查不少于3樘（件）6.2.4 建筑门窗采用的玻璃品种应符合设计要求。中空玻璃应采用双道密封。6.2.7 外门窗框或副框与洞口之间的间隙应采用弹性闭孔材料填充饱满，并使用密封胶密封；外门窗框与副框之间的缝隙应使用密封胶密封。6.2.11 天窗安装的位置、坡度应正确，封闭严密，嵌缝处不得渗漏。检查方法：观察、尺量检查；淋水检查。检查数量：按第6.1.5条执行6.3.3 外门窗遮阳设施调节灵活，能调节到位。7.1.2 屋面保温隔热工程的施工，应在基层质量验收合格后进行，施工过程中应及时进行质量检查、隐蔽工程验收和检验批验收，施工完成后应进行屋面节能分项工程验收。7.1.3 屋面保温隔热工程应对下列部位进行隐蔽工程验收，并应有详细的文字记录和必要的图像资料：1 基层2 保温层的铺设方式、厚度；板材缝隙填充质量；3 屋面热桥部位4 隔气层7.1.4 屋面保温隔热层施工完成后，应及时进行找平层和防水层的施工，避免保温隔热层受潮或者受损。含水率对导热系数的影响颇大，为保证建筑物的保温效果，在保温隔热层施工完成后，应尽快进行防水层施工，在施工过程中应防止保温层受潮。7.2.2 屋面节能工程使用的保温隔热材料，其导热系数、密度、抗压强度或者压缩强度、燃烧性能应符合设计要求。本强条中的各个指标通过进场复验报告进行验证，复验报告必须是第三方见证取样，检验样品必须是按批量随即抽取。7.2.3 屋面节能工程使用的保温隔热材料，进场时应对其导热系数、密度、抗压强度和压缩强度、燃烧性能进行复检，复检应为见证取样送检。检查数量：同一厂家同一品种的产品各抽查不少于3组7.2.4 屋面保温隔热层的铺设方式、厚度、缝隙填充质量及屋面热桥部位的保温隔热做法，必须符合设计要求和有关标准的规定。检查数量：每100m2抽查一处，没处10m2，整个屋面抽查不得少于3处。7.2.5 屋面的通风隔热架空层，其架空高度、安装方式、通风口位置及尺寸应符合设计及有关标准要求，架空层内不得有杂物。架空面层应完整，不得有断裂和露筋等缺陷。检查数量：每100m2抽查一处，没处10m2，整个屋面抽查不得少于3处。7.2.8 屋面的隔气层位置应符合设计要求，隔气层应完整、严密。检查数量：每100m2抽查一处，没处10m2，整个屋面抽查不得少于3处。7.3.3 坡屋面、内架空屋面当采用敷设于屋面内侧的保温材料做保温隔热层时，保温隔热层应有防潮措施，其表面应有保护层，保护层的做法应符合设计要求。检查数量：每100m2抽查一处，没处10m2，整个屋面抽查不得少于3处。当屋面的保温层敷设于屋面内侧时，如果保温层未进行密闭防潮处理，室内空气中湿气将渗入到保温层，这不仅增大了保温材料的导热系数，降低节能效果。而且由于受潮之后还容易产生细菌，最严重的可能会有水溢出，因此必须对保温材料采取有效防潮措施，使之与室内的空气隔绝。14.1.4 外墙节能构造和外窗气密性的现场尸体检验，其抽样数量可以在合同中约定，但是合同中约定的抽样数量不应低于本规范的要求。当无合同约定时应按照下列规定抽样：1 每个单位工程的外墙至少抽查3处，每处一个检查点；当一个单位工程外墙有2中以上节能保温做法时，每种节能做法的外墙应抽查不少于3处；2 每个单位工程的外窗至少抽查3樘。当一个单位工程外窗有2种以上品种。类型和开启方式时，每种品种、类型和开启方式的外窗应抽查不少于3樘。14.1.5 外墙节能构造的现场尸体检验应在监理（建设）人员见证下实施，可委托有资质的检测机构实施，也可由施工单位实施。考虑到围护结构的现场实体检验师采用钻芯法验证其节能保温做法，操作简单，不需要使用试验仪器，为了方便施工，故规定现场实体检验除了可以委托有资质的检测单位来承担外，也可以由施工单位自行实施。但是不论由谁实施均须见证，以保证检验的公正性。14.1.6 外窗气密性的现场实体检测应在监理（建设）人员见证下抽样，委托有资质的检测机构实施。14.1.8 当外墙节能构造或外窗气密性现场实体检验出现不符合设计要求和标准规定的情况时，应委托有资质的检测机构扩大一倍数量抽样，对不符合要求的项目或者参数再次检验。仍然不符合要求时应给出“不符合设计要求”的结论。对于不符合设计要求的围护结构节能构造应查找原因，对因此造成的对建筑节能的影响程度进行计算或者评估，采取技术措施予以弥补或消除后重新进行检测，合格后方可通过验收。对于建筑外窗气密性不符合设计要求和国家现行标准规定的，应查找原因进行修理，使其达到要求重新进行检测，合格后方可通过验收。当现场实体检验出现不符合要求的情况时，显示节能工程质量可能存在问题。此时为了得出更为真实可靠的结论，应委托有资质的检测单位再次检验。且为了增加抽样的代表性，规定应扩大一倍数量再次抽样，再次抽样只需要对不符合要求的项目或参数检验，不必对已经符合要求的参数再次检验。如果再次检验仍然不符合要求时，则应给出“不符合要求”的结论。对不符合要求的项目通常是首先查找原因，对所造成的影响程度进行计算或者评估，然后采取某些可惜的技术措施予以弥补、修理或消除，这些措施有时还需要征得节能设计单位的同意。注意消除隐患后必须重新检测，合格后方可通过验收。15.0.1 建筑节能分部工程的质量验收，应在检验批、分项工程全部验收合格的基础上，进行外墙节能构造实体检验以及系统节能性能检测和系统联合试运转和调试，确认建筑节能工程质量达到验收条件后方可进行。15.0.5 建筑节能分部工程质量验收合格，应符合下列规定：1 分项工程应全部合格；2 质量控制资料应完整；3 外墙节能构造现场实体检验结果应符合设计要求；4 建筑设备工程系统节能性能检测结果应合格。15.0.6 建筑节能工程验收时应对下列资料核查，并纳入竣工技术档案：1 技术文件、图纸会审记录、设计变更和洽商；2 主要材料、设备和构件的质量证明文件、进场检验记录、进场核查记录、进场复验报告、见证实验报告；3 隐蔽工程验收记录和相关图像资料；4 分项工程质量验收记录；必要时应核查检验批验收记录；5 建筑围护结构节能构造现场实体检验记录；6 风管及系统严密性检验记录；7 现场组装的组合式空调机组的漏风量测试记录；8 设备单机试运转及调试记录；9 系统联合运转及调试记录；10 系统节能性能检验报告；11 其他对工程质量有影响的重要技术资料。表A.0.1建筑节能工程进场材料和设备的复验项目章号分项工程复验项目4墙体节能工程1 保温材料：导热系数、密度、抗压强度或压缩强度；2 粘结材料：粘结强度；3 增强网：力学性能、抗腐蚀性能5幕墙节能工程1 保温材料：导热系数、密度；2 幕墙玻璃：可见光透射比、传热系数、遮阳系数、中空玻璃露点；3 隔热型材：抗拉强度、抗剪强度6门窗节能工程3 夏热冬暖地区：气密性、玻璃遮阳系数、可见光透射比、中空玻璃露点7屋面节能工程保温隔热材料：导热系数、密度、抗压强度或压缩强度附录C 外墙节能构造钻芯检验方法C.0.2 钻芯检验外墙节能构造应在外墙施工完工后、节能分部工程验收前进行。C.0.3 钻芯检验外墙节能构造的取样部位和数量，应遵守下列规定： 1 取样部位应由监理（建设）与施工双方共同确定，不得在外墙施工前预先确定。 3 外墙取样数量为一个单位工程每种节能保温做法至少取3个芯样。取样部位宜均匀分部，不宜在同一个房间外墙上取2个或2个以上芯样。C.0.4 钻芯检验外墙节能构造应在监理（建设）人员见证下实施。C.0.8 在垂直于芯样表面（外墙面）的方向上实测芯样保温层厚度，当实测芯样厚度的平均值达到设计厚度的95%及以上且最小值不低于设计厚度的90%时，应判定保温层厚度符合设计要求；否则，应判定保温层厚度不符合设计要求。C.0.10 当取样检测结果不符合设计要求时，应委托具备检测资质的见证检测机构增加一倍数量再次取样抽检。仍不符合设计要求时应判定围护结构节能构造不符合设计要求，此时应根据检验结构委托原设计单位或其他有资质的单位重新验算房屋的热工性能，提出技术处理方案。C.0.11 外墙取样部位的修补，可采用聚苯板或其他保温材料制成的圆柱形塞填充并用建筑密封胶密封。修补后宜在取样部位挂贴注有“外墙节能构造检验点”的标志牌。
