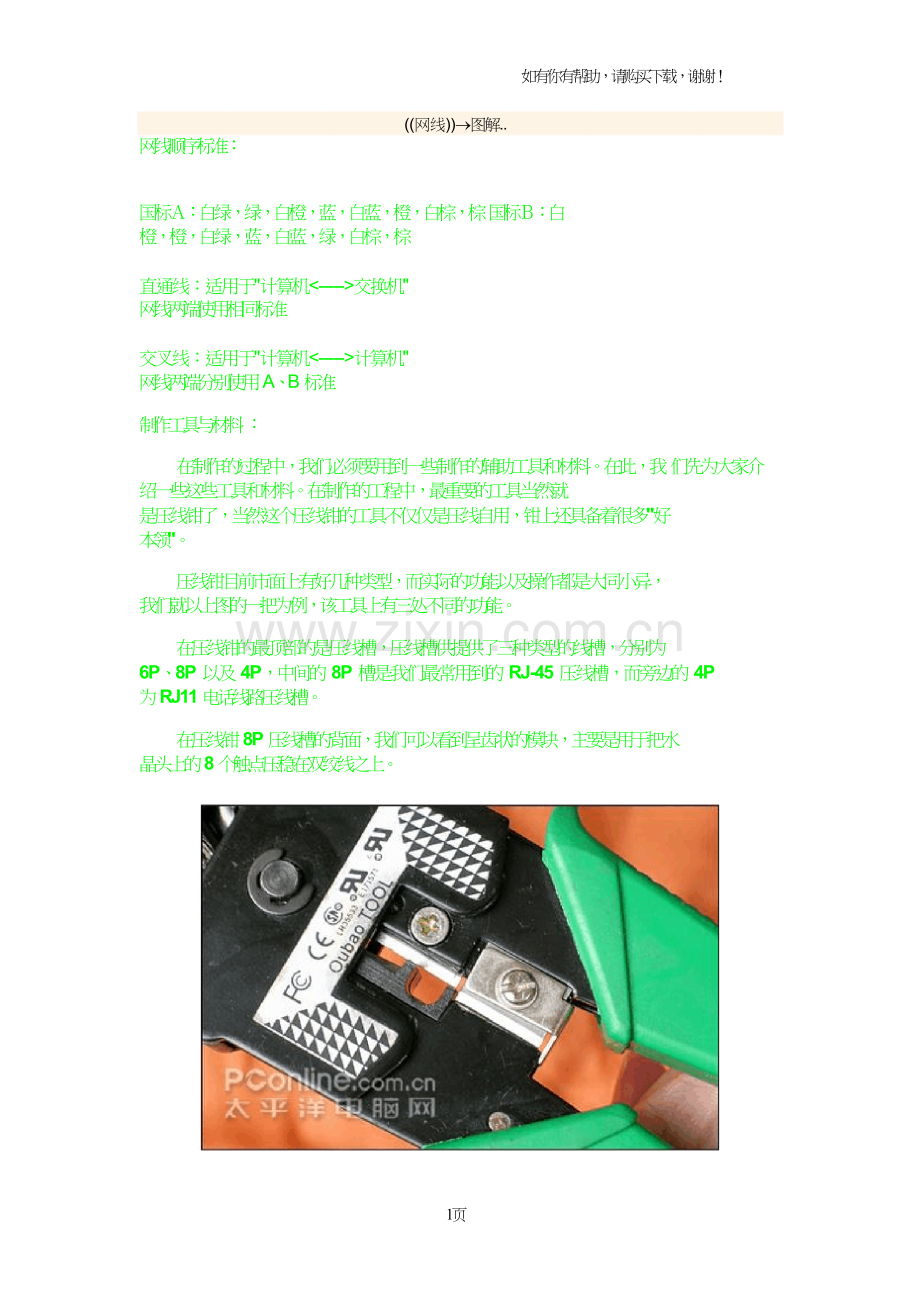

如有你有帮助，请购买下载，谢谢！ ((网线))®图解.. 网线顺序标准：国标Ａ：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕国标Ｂ：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕直通线：适用于"计算机<----->交换机" 网线两端使用相同标准交叉线：适用于"计算机<----->计算机" 网线两端分别使用 A、B 标准制作工具与材料：在制作的过程中，我们必须要用到一些制作的辅助工具和材料。在此，我们先为大家介绍一些这些工具和材料。在制作的工程中，最重要的工具当然就是压线钳了，当然这个压线钳的工具不仅仅是压线自用，钳上还具备着很多"好本领"。压线钳目前市面上有好几种类型，而实际的功能以及操作都是大同小异，我们就以上图的一把为例，该工具上有三处不同的功能。在压线钳的最顶部的是压线槽，压线槽供提供了三种类型的线槽，分别为 6P、8P 以及 4P，中间的 8P 槽是我们最常用到的 RJ-45 压线槽，而旁边的 4P 为 RJ11 电话线路压线槽。在压线钳 8P 压线槽的背面，我们可以看到呈齿状的模块，主要是用于把水晶头上的 8 个触点压稳在双绞线之上。 1页如有你有帮助，请购买下载，谢谢！最前端是剥线口,刀片主要是起到切断线材我们局域网内组网所采用的网线，使用最为广泛的为双绞线（Twisted-PairCable；TP），双绞线是由不同颜色的 4 对 8 芯线组成，每两条按一定规则绞织在一起，成为一个芯线对。作为以太局域网最基本的连接、传输介质，人们对双绞网线的重视程度是不够的，总认为它无足轻重，其实做过网络的人都知道绝对不是这样的，相反它在一定程度上决定了整个网络性能。这一点其实我们很容易理解，一般来说越是基础的东西越是取着决定性的作用。双绞线作为网络连接的传输介质，将来网络上的所有信息都需要在这样一个信道中传输，因此其作用是十分重要的，如果双绞线本身质量不好，传输速率受到限制，您说即使其它网络设备的性能再好，传输速度再高又有什么用呢？因为双绞线已成为整个网络传输速度的一个瓶颈。它一般有屏蔽（Shielded Twicted-Pair STP）与非屏蔽（Unshielded Twisted-PairUTP）双绞线之分，屏蔽的当然在电磁屏蔽性能方面比非屏蔽的要好些，但价格也要贵些。双绞线按电气性能划分的话，可以划分为：三类、四类、五类、超五类、六类、七类双绞线等类型，数字越大，也就代表着级别越高、技术越先进、带宽也越宽，当然价格也越贵了。三类、四类线目前在市场上几乎没有了，如果有，也不是以三类或四类线出现，而是假以五类，甚至超五类线出售，这是目前假五类线最多的一种。目前在一般局域网中常见的是五类、超五类或者六类非屏蔽双绞线。屏蔽的五类双绞线外面包有一层屏蔽用的金属膜，它的抗干扰性能好些，但应用的条件比较苛刻，不是用了屏蔽的双绞线，在抗干扰方面就一定强于非屏蔽双绞线。屏蔽双绞线的屏蔽作用只在整个电缆均有屏蔽装置，并且两端正确接地的情况下才起作用。所以，要求整个系统全部是屏蔽器件，包括电缆、插座、水晶头和配线架等，同时建筑物需要有良好的地线系统。事实上，在实际施工时，很难全部完美接地，从而使屏蔽层本身成为最大的干扰源，导致性能甚至远不如非屏蔽双绞线 UTP。所以，除非有特殊需要，通常在综合布线系统中只采用非屏蔽双绞线。双绞线作为一种价格低廉、性能优良的传输介质，在综合布线系统中被广泛应用于水平布线。双绞线价格低廉、连接可靠、维护简单，可提供高达 1000Mbps 的传输带宽，不仅可用于数据传输，而且还可以用于语音和多媒体传输。目前的超五类和六类非屏蔽双绞线可以轻松提供 155Mbps 的通信带宽，并拥有升级至千兆的带宽潜力，因此，成为当今水平布线的首选线缆。 2页如有你有帮助，请购买下载，谢谢！ RJ-45 接口没有被压线之前金属触点凸出在外 RJ-45 插头之所把它称之为"水晶头"，主要是因为它的外表晶莹透亮的原因而得名的。RJ-45 接口是连接非屏蔽双绞线的连接器，为模块式插孔结构。如上图所示，RJ-45 接口前端有 8 个凹槽，简称 8P（Position），凹槽内的金属接点共有 8 个，简称 8C（Contact），因而也有 8P8C 的别称。在市场上十分常见的二叉式 RJ-45 接口从侧面观察 RJ-45 接口，可以看到平行排列的金属片，一共有 8 片，每片金属片前端都有一个突出透明框的部分，从外表来看就是一个金属接点，按金属片的形状来划分，又有"二叉式 RJ-45"以及"三叉式 RJ-45"接口之分。二叉式的金属片只有两个侧刀，三叉式的金属片则有三个侧刀。金属片的前端有一小部分穿出 RJ-45 的塑料外壳，形成与 RJ-45 插槽接触的金属脚。在压接网线的过程中，金属片的侧刀必须刺入双绞线的线芯，并与线芯总的铜质导线内芯接 3页
