机加工设备故障诊断书.doc

汽油机一厂机加工车间 JAC员工原创

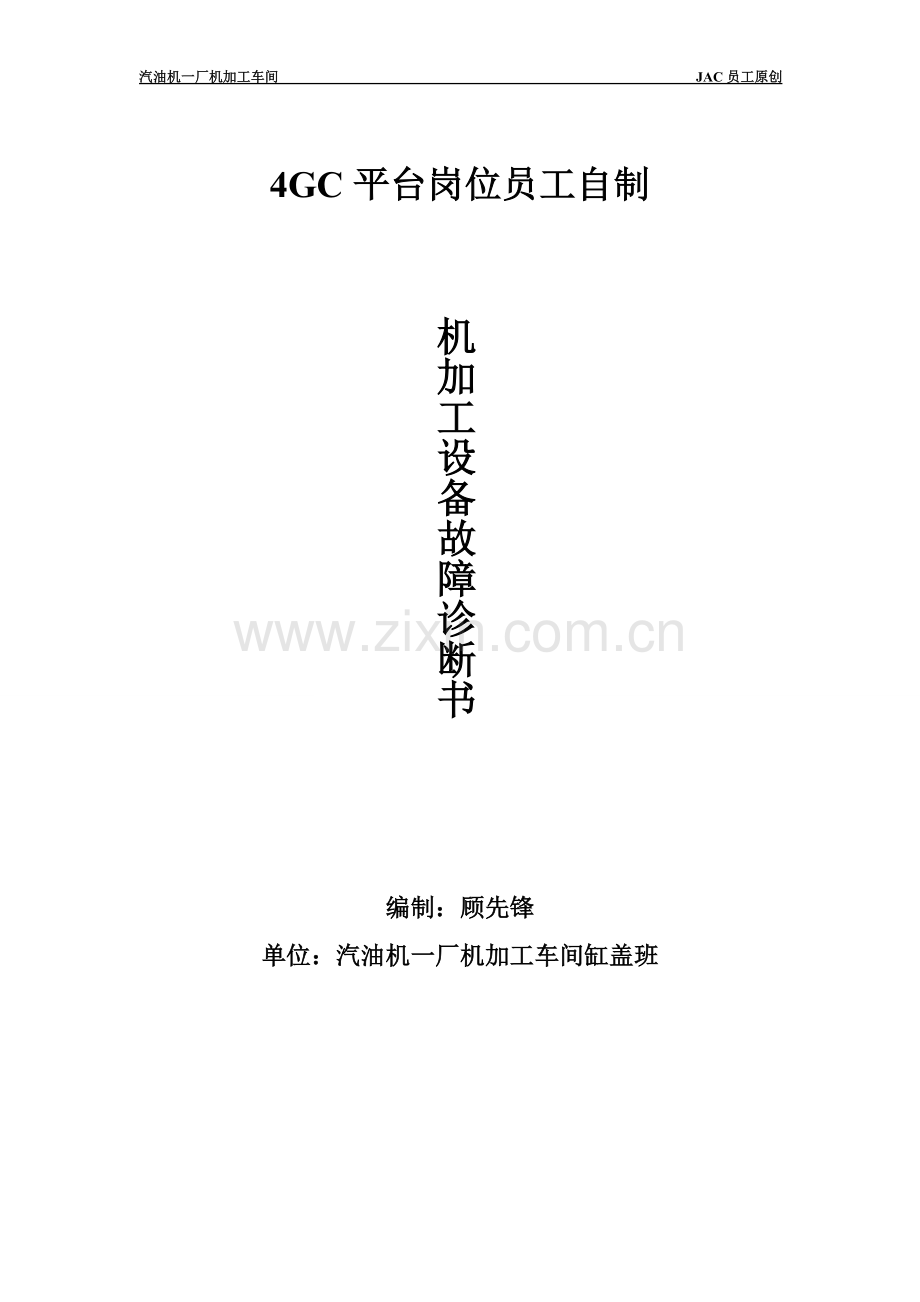

4GC平台岗位员工自制

机加工设备故障诊断书

编制：顾先锋
单位：汽油机一厂机加工车间缸盖班

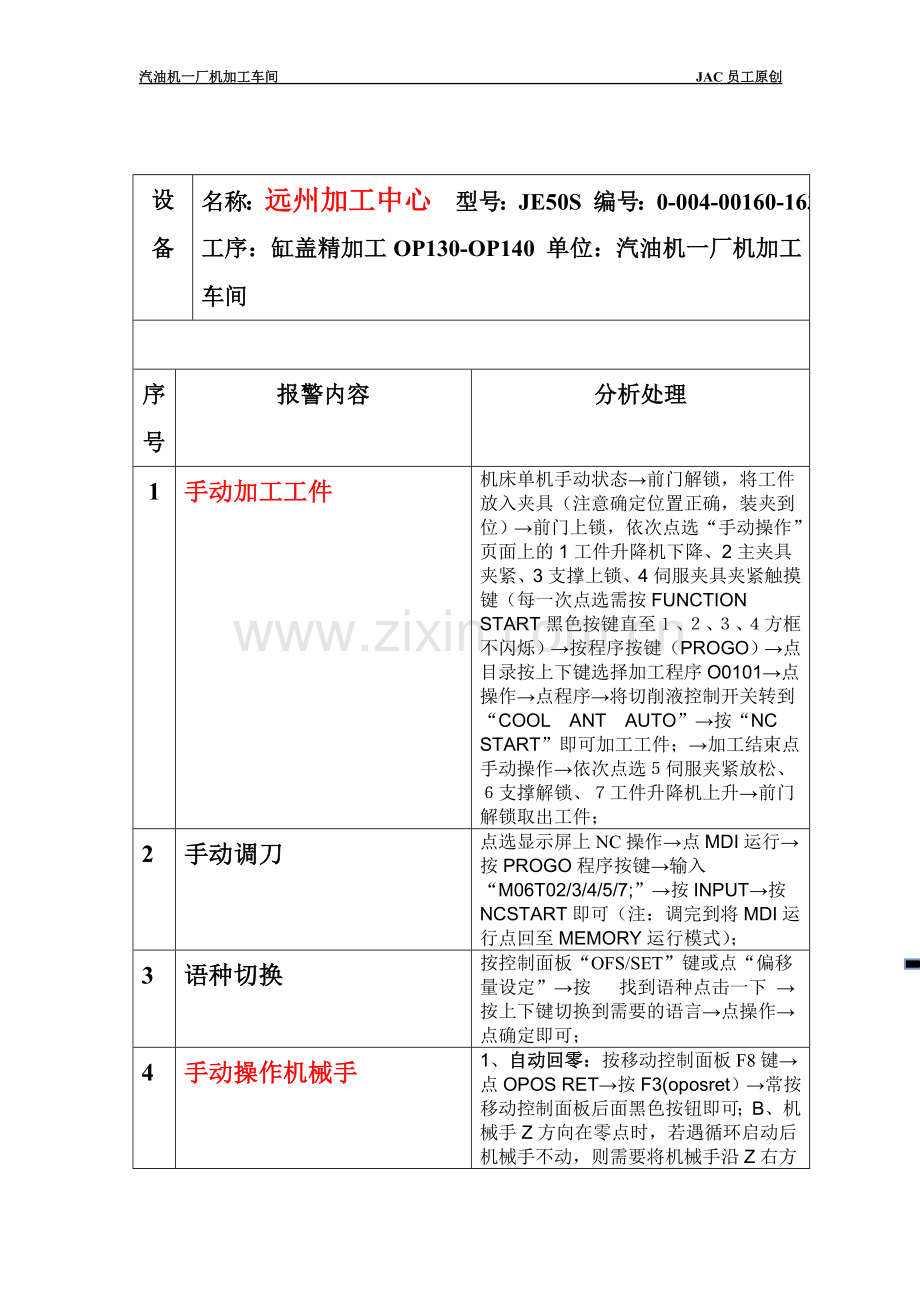

设备
名称：远州加工中心 型号：JE50S 编号：0-004-00160-163 工序：缸盖精加工OP130-OP140 单位：汽油机一厂机加工车间

序号
报警内容
分析处理
1
手动加工工件
机床单机手动状态→前门解锁，将工件放入夹具（注意确定位置正确，装夹到位）→前门上锁，依次点选“手动操作”页面上的1工件升降机下降、2主夹具夹紧、3支撑上锁、4伺服夹具夹紧触摸键（每一次点选需按FUNCTION　START黑色按键直至１、２、３、４方框不闪烁）→按程序按键（PROGO）→点目录按上下键选择加工程序O0101→点操作→点程序→将切削液控制开关转到“COOL　ANT　AUTO”→按“NC　START”即可加工工件；→加工结束点手动操作→依次点选５伺服夹紧放松、６支撑解锁、７工件升降机上升→前门解锁取出工件；
2
手动调刀
点选显示屏上NC操作→点MDI运行→按PROGO程序按键→输入“M06T02/3/4/5/7;”→按INPUT→按NCSTART即可（注：调完到将MDI运行点回至MEMORY运行模式）；
3
语种切换
按控制面板“OFS/SET”键或点“偏移量设定”→按 找到语种点击一下 →按上下键切换到需要的语言→点操作→点确定即可；
4
手动操作机械手
1、 自动回零：按移动控制面板F8键→点OPOS RET→按F3(oposret）→常按移动控制面板后面黑色按钮即可；B、机械手Z方向在零点时，若遇循环启动后机械手不动，则需要将机械手沿Z右方向手动移动些距离——130机械手加工停留原点在左右，140在左右，调整后再循环启动即可）；
2、 沿Z方向移动：控制面板手动状态→移动操作面板按F8→点Zaxis sel→按F1、F2（Z+、Z-），同时按黑色按钮即可；
3、 上升和下降：按F8→点Yaxissel（op130前升降通道对应机械手左边抓手）或Vaxisse（op130后升降通道对应机械手右边抓手）→按F2、F3（Y+、Y-或V+、V-），同时选择较慢的移动倍率，长按黑色案件即可；
4、 卡爪的夹紧与松开：按F8→点Ahand（左边抓手）、Bhand（右边抓手）→点F4（ret）卡爪松开→点F5（fwd）卡爪夹紧；
5、 抓手的旋转：按F8→点Asweng、Bsweng→点F4左转、F5右转；
（注：A、若上述操作机械手无反应，则先按F10→点JOGZONECANCEC在操作，操作完成后点回原始状态；）

5
手动找零
机床单机手动状态→点NC操作→点手轮进给→X轴左右来回运动→Y轴上下来回运动→点NC界面“X轴”→点返回原点→按NC START→若无反应，则关机断电重启→消除报警→点“X轴”→点返回原点→按NC START→完成按“SYSTEM”→输入1815→点搜索查看→Y轴重复上述操作；
（注：同时按“RESET” “CON”可消除报警）

6
刀具寿命计数
机床单机手动状态→DATA钥匙旋开→点刀具交换计数器→点模式→点MDI→点关闭→点需要修改的对应数值→结束将MDI模式点回MEORY模式；
7
暖机的三种状态
1、 单机暖机：机床单机手动状态→点设备无效设定→点暖机模式→机床单机自动状态→将切削液控制开关转到“COOL　ANT　AUTO”→手动摆动机床前门左侧标杆指针→停止按CYCLE STOP即可；
2、 联机暖机：各机床联机自动状态，机械手自动状态→按WARMUP CYCLE→停止按CYCLE STOP即可；
3、 空运转：各机床联机自动状态，机械手自动状态→按机械手控制面板主界面→点自动运转设定→点空运转（日语）→按回原点→按CYCLE START（注：停机时需待到机械手抓送工件完成，回程到空中输送线一半时在立即按CYCLE STOP，否则机械手回不到位要手动操作；另外在空运转前要确认各抓送通道内无工件）；
8
切削液添加
1、 OP130-OP140-OP170都用379号切削液，浓度 要求8%-11%；
2、 倒槽后每台机床加注整桶切削液的70%即可（注：倒槽后重新加液时需先加水在加液，并加适量的消毒剂，泡沫较多时加少量（覆盖加水桶底部即可）的消泡剂）；
9
手轮进给使用
机床单机手动状态→点NC操作→点手轮进给→开启手轮进给器件（灯亮）→选择速率→转到X轴→左+右-→转到Y轴→上+下-→转到Z轴→前-后+→转到4轴→夹具左转右转（超程会报警→按RESET复位消除→反向转动→关闭手摇轮→点到MEMOR模式→按回原点）；
10
刀补检查
主界面→偏移量设定→查看各刀补（注：每次换刀务必确认刀补值）；
11
安全门开启与关闭
1、 天窗关闭：机床排空或空运转停止→各机床单机手动状态→点手动操作→点关闭自动门；
2、 前门开启与关闭：手动操作→前门解锁→前门上锁；
3、 操作面板门：主界面→刀具交换操作或NC操作→操作面部门解锁→操作面板门上锁；
4、 换刀库内外门：A外门→换刀库操作面板手动→TOOL CHANG DOOR右旋转按下即开启；B内门→换刀库操作面板手动→TOOL CHANGER旋转到ADV按下即关闭、旋转到RET即开启松开；
12
换到库调刀
机床单机手动状态→换刀库控制面板也打手动→选择刀号（TO1是探头，T02—T05和T07，无刀的不能选，误选机床报警，需消除报警，回原点）→按CALL（送出刀具）→灯不闪按UNLOCK（开门）→按下方的黑色按钮（上面的是内门开关）→刀具检完放回→关闭锁门→按RETURN（送回刀具）→打回自动（注：放回到时务必确认方向准确和绿灯亮，另外调刀后一定记得将换刀操作面板打回自动状态否则无法进行其他操作，天窗未关闭也是如此）；
