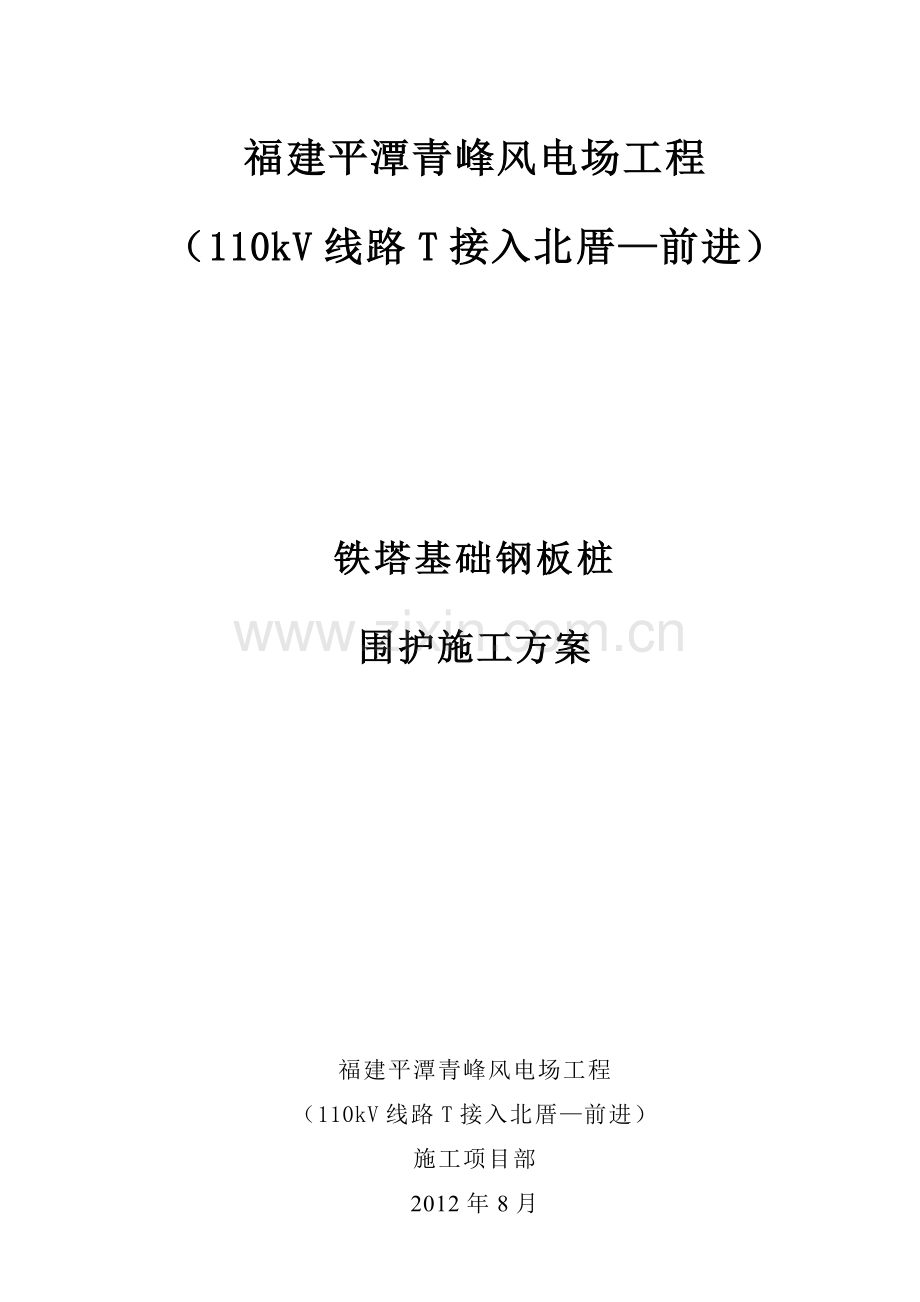

福建平潭青峰风电场工程
（110kV线路T接入北厝—前进）

铁塔基础钢板桩
围护施工方案

福建平潭青峰风电场工程
（110kV线路T接入北厝—前进）
施工项目部
2012年8月

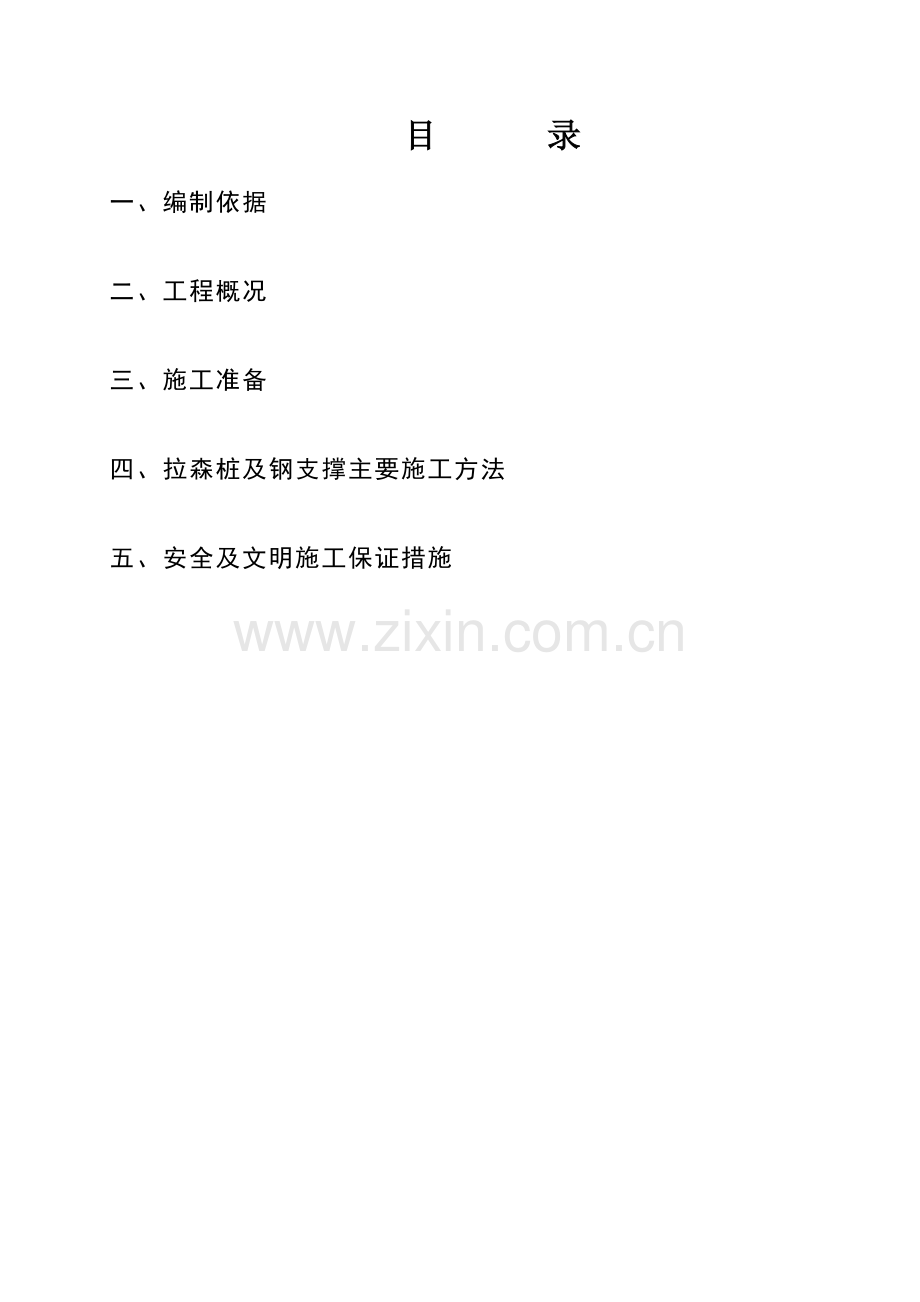

目 录
一、编制依据
二、工程概况
三、施工准备
四、拉森桩及钢支撑主要施工方法
五、安全及文明施工保证措施

一、编制依据：
福建平潭青峰风电场工程（110kV线路T接入北厝—前进）设计施工图纸
二、工程概况：
新建青峰风电场T接入北厝－前进110kV线路工程（以下简称青峰T接北前线工程），起点为新建青峰风电场升压站110kV出线构架，选择110kV北前线1#塔作为T接点。新建路径总长约18.1km=青峰侧单回架空线2.66km+官树下侧单回架空线2.06km+坛西大道单回架空线10.4km+北厝侧单回架空线2.67km+北厝侧单回电缆0.31km。本工程新立杆塔68基，其中双回铁塔6基，单回铁塔53基，单回钢管杆9基。
架空线导线型号JL/LB20A-150/25；电缆型号为YJQ03 64/110 1×300。随线路建设青峰~北厝通信线一根，其中架空线段一根为OPGW复合架空地线，另一根为JLB40-80型良导体；电缆段采用普通光缆地下敷设。
本基坑围护采用12米长的SP-Ⅳ#拉森钢板桩进行，为防止外部地下水对施工的影响，本基坑围护采用小齿口的拉森钢板桩，在拉森钢板桩施工前先了解雨水管道的位置，对地下障碍物进行清除，基础土方开挖后对多余土方进行外运或转运到钢板桩外围地面上。
三、施工准备：
（一）场地测量定位
根据施工明细表，确定4个基础坑位，在保证一定的施工距离（约0.5m）制定4个基础外角定位桩，然后用白灰或红线连起四个顶点。具体形式见以下示意图：

（二）技术准备：
1、熟悉、审查施工图纸及有关技术文件；
2、掌握地质勘察资料和技术经济资料；
3、编制施工方案，提出节约工料、降低工程成本措施。
（三）施工物资的准备：
施工管理人员根据工程需要，确定各阶段对材料，施工机械、设备，工具等的需要量，及时安排运输及进出场，使其满足连续施工的要求。
1、主要机械设备
序号
机械名称
规格型号
台数
备 注
1
液压履带起重机
QNY38
1

2
振动锤
DZ45A
1

3
交流弧焊机
Bx1-500-3
2

4
气割设备
氧气、乙炔气
2

2、施工机械设备的安装及调试；
3、安排进场材料、构件及设备的堆放地点，并严格验收，检查以及核对数量和规格；
4、进场的材料等质保资料必须齐全。
（五）施工队伍准备：
1、施工前对施工队伍进行劳动纪律的安全教育；
2、做好职工、技术人员的培训和更新工作，提高职工的业务技术水平。
四、拉森桩及钢支撑主要施工方法：
表5.1-1拉森IV型钢板桩规格型号参数表
型号
尺寸 (mm)
截面积A(单根)
(cm2)
重量(Kg/m)
惯性矩Ix
截面抵抗弯矩W
宽度
b
高度
h
腹板厚
t1
翼缘厚
t2
单根
每米宽
单根
(cm4)
每米宽
（cm4/m）
单根
(cm3)
每米宽
(cm3/m)
IV
400
180
15.5
10.5
98.7
76.96
192.58
3.97
31.95
336
2043
③ 为防止锁口中心线平面位移，可在打桩进行方向的钢板桩锁口处设卡板，阻止板桩位移。同时在围檩上预先算出每块板桩的位置，以便随时检查校正；
④ 开始打设的一、二块钢板桩的位置和方向应确保精度，以便起到样板导向作用，故每打入1m应测量一次，打至预定深度后应立即用钢筋或钢板与围檩支架焊接固定。
(3) 钢板桩的转角和封闭合拢。由于板桩墙考虑到拉森桩施工时有震动，故必须采取先打拉森桩，安装支撑的施工的顺序。

五、安全及文明施工保证措施
安全生产需要制订必须的安全保证措施，但是要实现安全生产，还必须有人去执行和维护这些措施，这就需要有施工人员的自觉性和管理人员的监督。所以制订必要的安全管理制度和落实必须的安全技术措施，对维护安全生产是必不可少的。
（一）、安全责任制度
根据谁负责生产谁就负责安全的原则，针对工程和工地机构的实际情况，确定本工地的项目经理为第一安全责任人，并对施工安全总负责。分管生产的项目副经理对安全生产负直接领导责任，具体组织实施各项安全生产措施和安全制度。施工员对负责分管施工范围内的安全生产负责，贯彻落实各项技术措施。工地应设专职安全管理员。负责安全管理和监督检查。这种职责使整个工地形成职责分明的安全工作网络，在此基础上，工地应健全落实安全组织体制。
2、安全教育制度
进入工地后，应对进入工地的全体工作进行入场教育，定期进行安全意识教育、新工人上岗教育，各种结合培训工作的安全操作规程教育。根据工种分配不同，对施工班组进行安全技术交底，施工人员上下班要进行交接岗安全交底。
3、安全设施验收挂牌制度
安全设施是按照施工组织设计根据施工需要配备的，为了保证数量、质量、位置、性能符合施工安全规定的要求，必须由公司安全管理部门、动力部门对施工设施各部位的连接、接地、保护装置等按专门程序进行复查，进行试运转，完成全部验收手续，挂合格牌后才可投入施工使用。
4、安全检查制度
施工过程中，安全检查应将定期例行检查和不定期的专业检查要结合进行。定期检查由工程处汇同各施工部门负责人及有关专业人员结合实施的，每半月一次。检查内容为工地的安全意识、安全制度、安全措施三个方面。工地自检每星期一次，由项目经理实施。要结合检查结果进行讲评，或表扬或提出整改措施，不定期的专业检查应根据工程开展实际情况确定，由具体安全负责人组织实施。
（二）安全技术施工
1、安全员、电焊工、电工、吊车工、汽吊指挥工等特殊岗位持证上岗，杜绝无证操作。
2、施工现场张贴、悬挂醒目的安全宣传标语、标牌。
3、开工前由项目经理组织安全工作大检查，验收合格方可开工。
4、现场电缆线架空布设，各种电器控制须设漏电保护装置。
5、电器线路及靠电运转的施工机械修理时必须断电进行，并挂警示牌。
6、进入施工现场须戴安全帽。
7、外露传动装置系统须有防护网罩。
8、经常检查各种传动、升降、电压、机械系统，以及吊臂、吊绳、吊钩等关键部位的安全性、牢固性，发现隐患及时消除。
（三）文明施工措施
1、完善技术和操作管理规程，确保邻近建筑及管线安全。
2、采取各种措施降低施工噪声。
3、运用其它有效方式，减少施工对市容、绿化、环境的不良影响。
4、场地上设立专职调度员，对运输建材的车辆进行全面安排，统一调度。保证施工现场差距通畅，便于施工顺利进行。
5、车辆出场前对车轮等易造成污染部分进行冲洗，保证泥土不带到路面上。
6、成立专门清洁班，每天对施工场地进行清洁。
