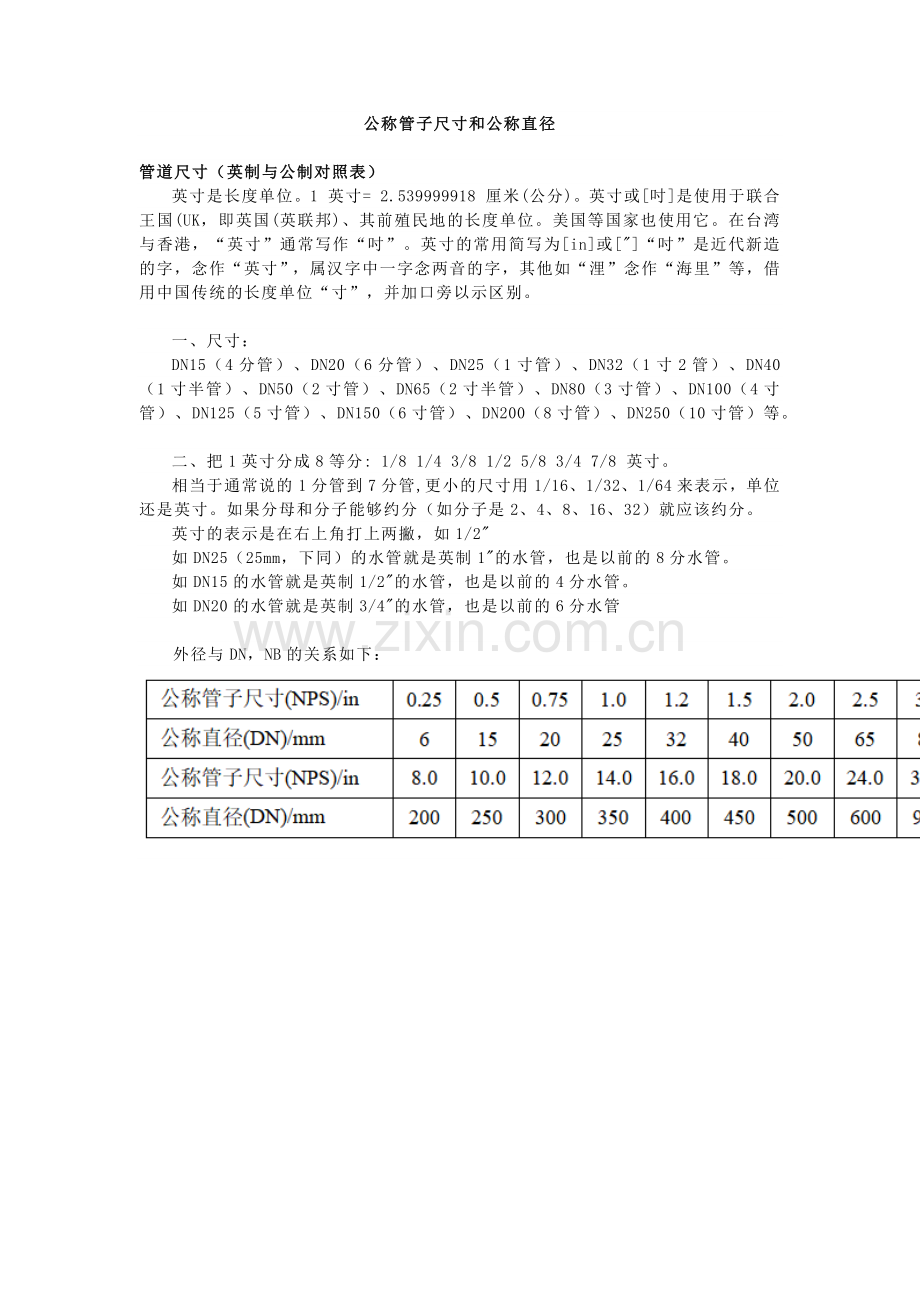

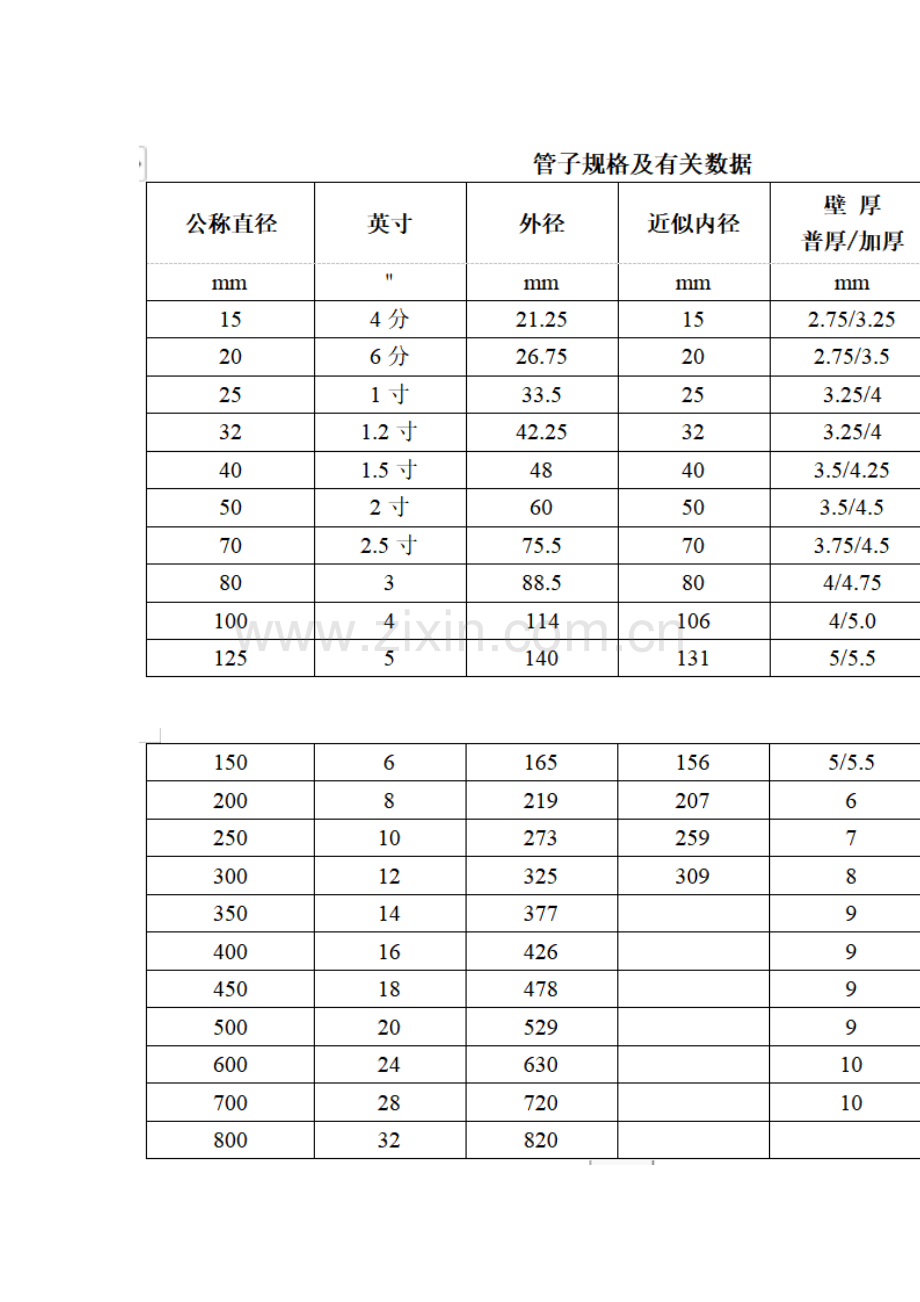

公称管子尺寸和公称直径管道尺寸（英制与公制对照表）英寸是长度单位。1 英寸= 2.539999918 厘米(公分)。英寸或吋是使用于联合王国(UK，即英国(英联邦)、其前殖民地的长度单位。美国等国家也使用它。在台湾与香港，“英寸”通常写作“吋”。英寸的常用简写为in或“吋”是近代新造的字，念作“英寸”，属汉字中一字念两音的字，其他如“浬”念作“海里”等，借用中国传统的长度单位“寸”，并加口旁以示区别。一、尺寸：DN15（4分管）、DN20（6分管）、DN25（1寸管）、DN32（1寸2管）、DN40（1寸半管）、DN50（2寸管）、DN65（2寸半管）、DN80（3寸管）、DN100（4寸管）、DN125（5寸管）、DN150（6寸管）、DN200（8寸管）、DN250（10寸管）等。二、把1英寸分成8等分: 1/8 1/4 3/8 1/2 5/8 3/4 7/8 英寸。相当于通常说的1分管到7分管,更小的尺寸用1/16、1/32、1/64来表示，单位还是英寸。如果分母和分子能够约分（如分子是2、4、8、16、32）就应该约分。英寸的表示是在右上角打上两撇，如1/2如DN25（25mm，下同）的水管就是英制1的水管，也是以前的8分水管。如DN15的水管就是英制1/2的水管，也是以前的4分水管。如DN20的水管就是英制3/4的水管，也是以前的6分水管外径与DN，NB的关系如下： 国际管道尺寸对照表一般来说，管子的直径可分为外径、内径、公称直径。管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示。塑料管也用外径表示，如De63。其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示。在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。管子的公称直径和其内径、外径都不相等，例如：公称直径为100MM的无缝钢管有102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108-5-5）98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。(其实在工程领域并没有一个完全的管道公称直径与外径的对照，外径与公称直径的换算基本要靠经验。大致是公称直径大约等于内径（外径减两个皮厚）但也不完全相等，大致差不多，取整就行。比如108*7的外径108，它的公称直径是100；再比如32*4.5，外径32，公称直径应该是25。以此类推，就能得到外径与公称直径的对应关系了。)国家标准架子管每米的重量为0.00384吨，全管的实际重量：0.00384*钢管长度
