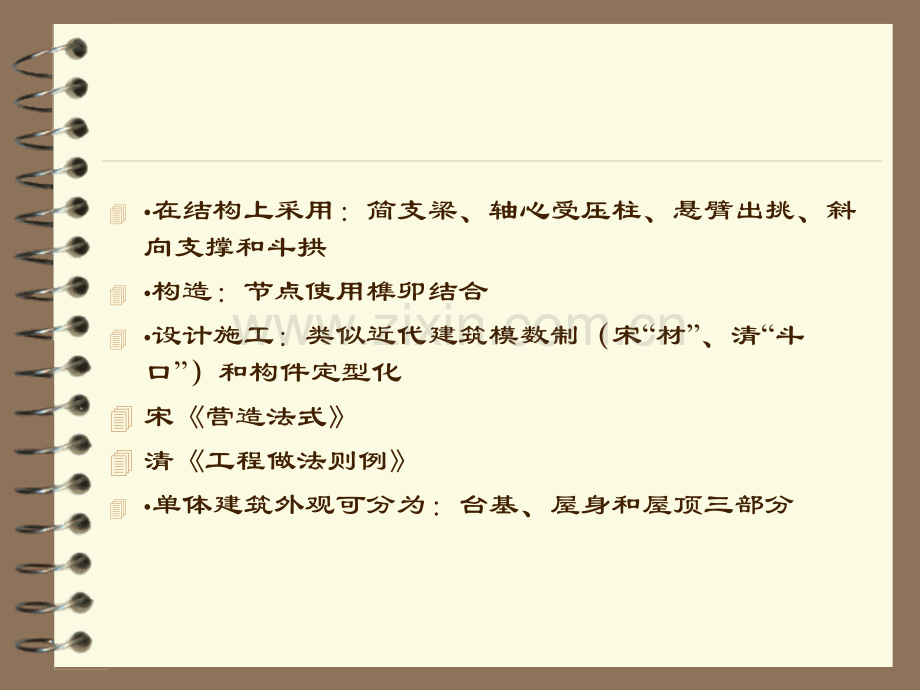

4三、木构架建筑特点4“间”中国木构架建筑平面、空间、结构的基本单元4面阔：11以下奇数（汉代以后）4 当心间、次间、梢间、尽间4 通面阔 4进深：“步”4 用屋架上椽数表示4 通进深4在结构上采用：简支梁、轴心受压柱、悬臂出挑、斜向支撑和斗拱4构造：节点使用榫卯结合4设计施工：类似近代建筑模数制（宋“材”、清“斗口”）和构件定型化4宋营造法式4清工程做法则例 4单体建筑外观可分为：台基、屋身和屋顶三部分第二节 台阶、踏道、栏杆、铺地4一、台阶4普通4须弥座4二、踏道41、阶梯形踏步：4垂带石、象眼、如意踏步42、坡道4慢道、辇道（御路）“左平右墄”4三、栏杆（勾阑）4 柱头、阑板、地栿4 寻杖绞角造、寻杖合角造4 抱鼓石4 美人靠 四、铺地 室外 室内 第二节 大木作4宋营造法式4“凡构屋之制，皆以材为祖，材有八等，度屋之大小，因而用之”4“各以其材之广，分为十五分，以十分为其厚。凡屋宇之高深，名物之长短，曲直举折之势，规矩准绳之宜，皆以所用材之分以为制度焉”4“栔广六分，栔四分。材加上栔者，谓之足材”4一、柱4分类：檐柱、金柱、4 中柱、山柱、童柱4 柱的断面、高度与4 建筑尺度关系4柱径：（4245分）4柱高：“不越间之广”（单补间250分、双补间375分）4柱础 形式有素覆盆、宝装莲瓣等4梭柱4 将柱身依高度等分为三，上段有收杀，中、下二段平直4生起 立面上，檐柱自中央明间向两侧逐渐升高4建筑的檐柱由当心间向二端升高，因此檐口呈一缓和曲线，这种做法称为“生起”。4侧脚 平面上各檐柱柱头向内倾斜 4为了使建筑有教好的稳定性，宋代建筑规定外檐柱在前、后檐均向内倾斜柱高的千分之十，在两山向内倾斜千分之八，而角柱则两个方向都有倾斜，这种做法称为“侧脚”。4移柱造：将建筑内柱移位的做法。4减柱造：将建筑内柱减少一部分的做法。4殿堂地盘分槽4 地盘分槽图实质上是表示平棊以下的结构布置图。是柱头的仰视平面而不是柱脚的平面。4分槽形式有四种：4 分心斗底槽：屋内纵向中线上一排内柱，横向每隔三间也用一排内柱，将平面划分为六个面积相等的槽，每槽纵三间横二间。4 金箱斗底槽：平面柱网由内外二圈柱组成。4 单槽：内柱将平面分为大小不等的两区4 双槽：内柱将平面分为大小不等的三区4副阶周匝4 在建筑主体以外另加一圈回廊的做法，称为“副阶周匝”。4二、枋4额枋（阑额）4 阑额垫板由额 4 内额 地栿 4 琴面 霸王拳4平板枋（普拍枋）位于阑额之上4雀替（绰幕枋）骑马雀替4橑檐枋山西五台山佛光寺大殿面阔七开间，进深八架椽，单檐四阿顶内外两圈柱，内外柱同高 铺作层 屋架层4三、斗栱（铺作、科）4由斗、升、栱和昂组成4斗栱作用：结构作用、度量作用和装饰作用4分为内檐斗栱、外檐斗栱 4 具体部位分为柱头斗栱（柱头铺作，柱头科）、柱间斗栱（补间铺作，平身科）和转角斗栱（转角铺作，角科）4单栱 重栱4出一跳叫四铺作（三踩）、出两跳叫五铺作（五踩），一般不超过四跳七铺作（九踩）4计心造 偷心造4四、屋架41、举架（举折）4举：屋顶高度 折指若干折线42、推山和收山4推山：庑殿建筑处理屋顶的一种特殊手法，立面上需要将正脊向两端推出，而四条垂脊由45度斜直线变为柔和曲线，并使屋顶正面和山面的坡度与步架距离都不一致 收山：歇山屋顶两侧山花自山面檐柱中线向内收进的做法，目的是使屋顶不过于庞大。43、梁（栿）4 宋代梁栿名称以它所承的椽数来定，清代则按其上所承桁或檩数来命名。4单步梁（剳牵）4双步梁（乳栿）4三架梁（二椽栿）4五架梁（四椽栿）44、桁（檩）4脊桁、上金桁、中金桁、下金桁、正心桁、挑檐桁45、椽4飞檐椽、檐椽、顶椽46、其他构件4瓜柱4驼峰4叉手和托脚4替木4五、多层建筑4 叉柱造：上层柱之下端施十字开口，插入下层柱上之斗拱内。4 缠柱造：上层柱立于下层柱端增加的一根斜梁上。第三节 屋顶4一、种类41、庑殿（四阿顶）42、歇山（九脊殿）43、悬山44、硬山45、攒尖4二、屋顶做法41、屋面曲线4檐口曲线、屋面曲线、屋脊曲线42、屋角43、屋面材料44、屋脊和屋面装饰
